VDC(diag)-33

Список кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

71

148XH

Steering angle
sensor offset is too
big

Слишком большое смеще-
ние датчика угла поворота
рулевого колеса.

<См. VDC(diag)-131, КДН 71 СЛИШКОМ БОЛЬШОЕ
СМЕЩЕНИЕ ДАТЧИКА УГЛА ПОВОРОТА РУЛЕВОГО
КОЛЕСА, Процедура диагностики с использованием ко-
дов диагностики неисправностей (КДН).

14AXH

Change range of
steering angle sensor
is too big

Слишком большой диапа-
зон изменения сигнала
датчика угла поворота ру-
левого колеса

<См. VDC(diag)-134, КДН 71 СЛИШКОМ БОЛЬШОЙ
ДИАПАЗОН ИЗМЕНЕНИЯ СИГНАЛА ДАТЧИКА УГЛА
ПОВОРОТА РУЛЕВОГО КОЛЕСА, Процедура диагнос-
тики с использованием кодов диагностики неисправ-
ностей (КДН).>

142XH
144XH
146XH
158XH

15AXH
15CXH
15EXH

Steering angle
sensor output

Неисправность датчика
угла поворота рулевого
колеса

<См. VDC(diag)-137, КДН 71 НЕИСПРАВНОСТЬ ДАТЧИ-
КА УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА, Процедура
диагностики с использованием кодов диагностики неис-
правностей (КДН).>

14CXH
14EXH

150XH
152XH
160XH

No signal from
steering angle sensor

Сигналы от датчика угла
поворота рулевого колеса
не посылаются.

<См. VDC(diag)-140, КДН 71 ЛИНИЯ СВЯЗИ ДАТЧИКА
УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА, Процедура диа-
гностики с использованием кодов диагностики неис-
правностей (КДН).>

72

180XH
182XH
184XH
186XH
188XH

18BXH
18EXH

190XH
192XH
194XH
196XH
198XH

19AXH

Yaw rate sensor
output

Ошибка выходного сигна-
ла датчика угловой скоро-
сти рыскания

<См. VDC(diag)-144, КДН 72 НЕНОРМАТИВНАЯ ВЕЛИ-
ЧИНА ВЫХОДНОГО СИГНАЛА ДАТЧИКА УГЛОВОЙ
СКОРОСТИ РЫСКАНИЯ, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей
(КДН).>

1A0XH

Yaw rate sensor
power/output

Напряжение, подаваемое
на датчик угловой скоро-
сти рыскания, не соот-
ветствует нормативному.

<См. VDC(diag)-146, КДН 72 НЕНОРМАТИВНАЯ ВЕЛИ-
ЧИНА НАПРЯЖЕНИЯ, ПОДАВАЕМОГО НА ДАТЧИК УГ-
ЛОВОЙ СКОРОСТИ РЫСКАНИЯ, Процедура диагности-
ки с использованием кодов диагностики неисправнос-
тей (КДН).>

19CXH

Yaw rate sensor
reference

Ненормативная величина
опорного напряжения дат-
чика угловой скорости
рыскания.

<См. VDC(diag)-148, КДН 72 НЕНОРМАТИВНАЯ ВЕЛИ-
ЧИНА ОПОРНОГО НАПРЯЖЕНИЯ ДАТЧИКА УГЛОВОЙ
СКОРОСТИ РЫСКАНИЯ, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей
(КДН).>

18CXH

Excessive variation
amount of yaw rate
sensor output

Диапазон изменения сиг-
нала датчика угловой ско-
рости рыскания слишком
большой.

<См. VDC(diag)-151, КДН 72 СЛИШКОМ БОЛЬШОЙ
ДИАПАЗОН ИЗМЕНЕНИЯ СИГНАЛА ДАТЧИКА УГЛО-
ВОЙ СКОРОСТИ РЫСКАНИЯ, Процедура диагностики
с использованием кодов диагностики неисправностей
(КДН).>

КДН

Номер

подроб-
ного ко-

да

Сообщение на дис-

плее

Содержание диагностики

Ссылка на справочный материал

VDC(diag)-34

Список кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

73

1C8XH
1CAXH

Excessive amount of
lateral G sensor
output offset

Слишком большое смеще-
ние датчика бокового ус-
корения.

<См. VDC(diag)-154, КДН 73 СЛИШКОМ БОЛЬШОЕ
СМЕЩЕНИЕ ДАТЧИКА БОКОВОГО УСКОРЕНИЯ, Про-
цедура диагностики с использованием кодов диагности-
ки неисправностей (КДН).>

1C0XH
1C6XH
1D8XH

Lateral G sensor
output

Ненормативная величина
выходного сигнала датчи-
ка бокового ускорения

<См. VDC(diag)-154, КДН 73 НЕНОРМАТИВНАЯ ВЕЛИ-
ЧИНА ВЫХОДНОГО СИГНАЛА ДАТЧИКА БОКОВОГО
УСКОРЕНИЯ, Процедура диагностики с использовани-
ем кодов диагностики неисправностей (КДН).>

1CCXH

Excessive variation
amount of lateral G
sensor output

Диапазон изменения сиг-
нала датчика бокового ус-
корения рыскания слиш-
ком большой.

<См. VDC(diag)-154, КДН 73 СЛИШКОМ БОЛЬШОЙ
ДИАПАЗОН ИЗМЕНЕНИЯ СИГНАЛА ДАТЧИКА БОКО-
ВОГО УСКОРЕНИЯ, Процедура диагностики с исполь-
зованием кодов диагностики неисправностей (КДН).>

1D2XH

Excessive lateral G
sensor output

Чрезмерная величина сиг-
нала датчика бокового ус-
корения

<См. VDC(diag)-155, КДН 73 ЧРЕЗМЕРНАЯ ВЕЛИЧИНА
СИГНАЛА ДАТЧИКА БОКОВОГО УСКОРЕНИЯ, Проце-
дура диагностики с использованием кодов диагностики
неисправностей (КДН).>

1E0XH

Lateral G sensor
power/output

Напряжение, подаваемое
на датчик бокового уско-
рения, не соответствует
нормативному.

<См. VDC(diag)-157, КДН 73 НЕНОРМАТИВНАЯ ВЕЛИ-
ЧИНА НАПРЯЖЕНИЯ, ПОДАВАЕМОГО НА ДАТЧИК БО-
КОВОГО УСКОРЕНИЯ, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей
(КДН).>

74

120XH

Primary pressure
sensor power/output

Напряжение, подаваемое
на первичный датчик дав-
ления, не соответствует
нормативному.

<См. VDC(diag)-160, КДН 74 НЕНОРМАТИВНАЯ ВЕЛИ-
ЧИНА НАПРЯЖЕНИЯ, ПОДАВАЕМОГО НА ДАТЧИК
ДАВЛЕНИЯ 1, Процедура диагностики с использовани-
ем кодов диагностики неисправностей (КДН).>

122XH

Secondary pressure
sensor power/output

Напряжение, подаваемое
на вторичный датчик дав-
ления, не соответствует
нормативному.

<См. VDC(diag)-164, КДН 74 НЕНОРМАТИВНАЯ ВЕЛИ-
ЧИНА НАПРЯЖЕНИЯ, ПОДАВАЕМОГО НА ДАТЧИК
ДАВЛЕНИЯ 2, Процедура диагностики с использовани-
ем кодов диагностики неисправностей (КДН).>

110XH

Primary pressure
sensor offset is too
big

Слишком большое смеще-
ние первичного датчика
давления

<См. VDC(diag)-167, КДН 74 СЛИШКОМ БОЛЬШОЕ
СМЕЩЕНИЕ ДАТЧИКА ДАВЛЕНИЯ 1, Процедура диа-
гностики с использованием кодов диагностики неис-
правностей (КДН).>

112XH

Secondary pressure
sensor offset is too
big

Слишком большое смеще-
ние вторичного датчика
давления

<См. VDC(diag)-168, КДН 74 СЛИШКОМ БОЛЬШОЕ
СМЕЩЕНИЕ ДАТЧИКА ДАВЛЕНИЯ 2, Процедура диа-
гностики с использованием кодов диагностики неис-
правностей (КДН).>

10AXH

Pressure sensor
differential pressure
too large

Перепад давлений в дат-
чике давления слишком
большой.

<См. VDC(diag)-171, КДН 74 СЛИШКОМ БОЛЬШОЙ ПЕ-
РЕПАД ДАВЛЕНИЙ В ДАТЧИКЕ ДАВЛЕНИЯ, Процедура
диагностики с использованием кодов диагностики неис-
правностей (КДН).>

КДН

Номер

подроб-
ного ко-

да

Сообщение на дис-

плее

Содержание диагностики

Ссылка на справочный материал

VDC(diag)-35

Список кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

Если в памяти сохранена одна из следующих комбинаций КДН, проведите проверку узла или детали
в соответствии с первым КДН. Если неисправность не выявлена, проведите проверку проблемных
участков в соответствии со вторым КДН в том порядке, в котором КДН отображаются на дисплее.

Комбинация КДН

Проблемные участки

Ссылка на справочный материал

46 5 V power supply voltage error
74 Voltage input to the pressure sensor
exceeds specifications.

Короткое замыкание на
массу или аккумулятор
цепи (B310) — № 77.

<См. VDC(diag)-92, КДН 46 НЕНОРМАТИВНАЯ ВЕ-
ЛИЧИНА НАПРЯЖЕНИЯ В ЦЕПИ ЭЛЕКТРОПИТА-
НИЯ С НАПРЯЖЕНИЕМ 5 В, Процедура диагности-
ки с использованием кодов диагностики неисправ-
ностей (КДН).>

44 TCM communication circuit
71 Signals from the steering angle sensor
are not sent.

Разрыв в цепи (B310) —
№ 83 или 81.

<См. VDC(diag)-140, КДН 71 ЛИНИЯ СВЯЗИ ДАТ-
ЧИКА УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА, Про-
цедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

51 Valve relay
71 Signals from the steering angle sensor
are not sent.

Разрыв в цепи (B310) —
№ 27.

<См. VDC(diag)-140, КДН 71 ЛИНИЯ СВЯЗИ ДАТ-
ЧИКА УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА, Про-
цедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

71 Signals from the steering angle sensor
are not sent.
51 Valve relay
44 TCM communication circuit

Разрыв в цепи (B310) —
№ 27.

<См. VDC(diag)-140, КДН 71 ЛИНИЯ СВЯЗИ ДАТ-
ЧИКА УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА, Про-
цедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

73 Voltage input to the lateral G sensor
exceeds specifications.
72 Voltage input to the yaw rate sensor
exceeds specifications.

Разрыв в цепи (B310) —
№ 50.

<См. VDC(diag)-155, КДН 73 ЧРЕЗМЕРНАЯ ВЕЛИ-
ЧИНА СИГНАЛА ДАТЧИКА БОКОВОГО УСКОРЕ-
НИЯ, Процедура диагностики с использованием
кодов диагностики неисправностей (КДН).>

VDC(diag)-36

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

13.Процедура диагностики с использованием кодов

диагностики неисправностей (КДН)

A: ОБМЕН ДАННЫМИ ДЛЯ ИНИЦИАЛИЗАЦИИ НЕВОЗМОЖЕН

(НЕИСПРАВНОСТЬ ЛИНИИ СВЯЗИ SUBARU SELECT MONITOR)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность разъема жгута проводов
ПРИЗНАК НЕИСПРАВНОСТИ:
Предупреждающая лампа системы ABS продолжает гореть

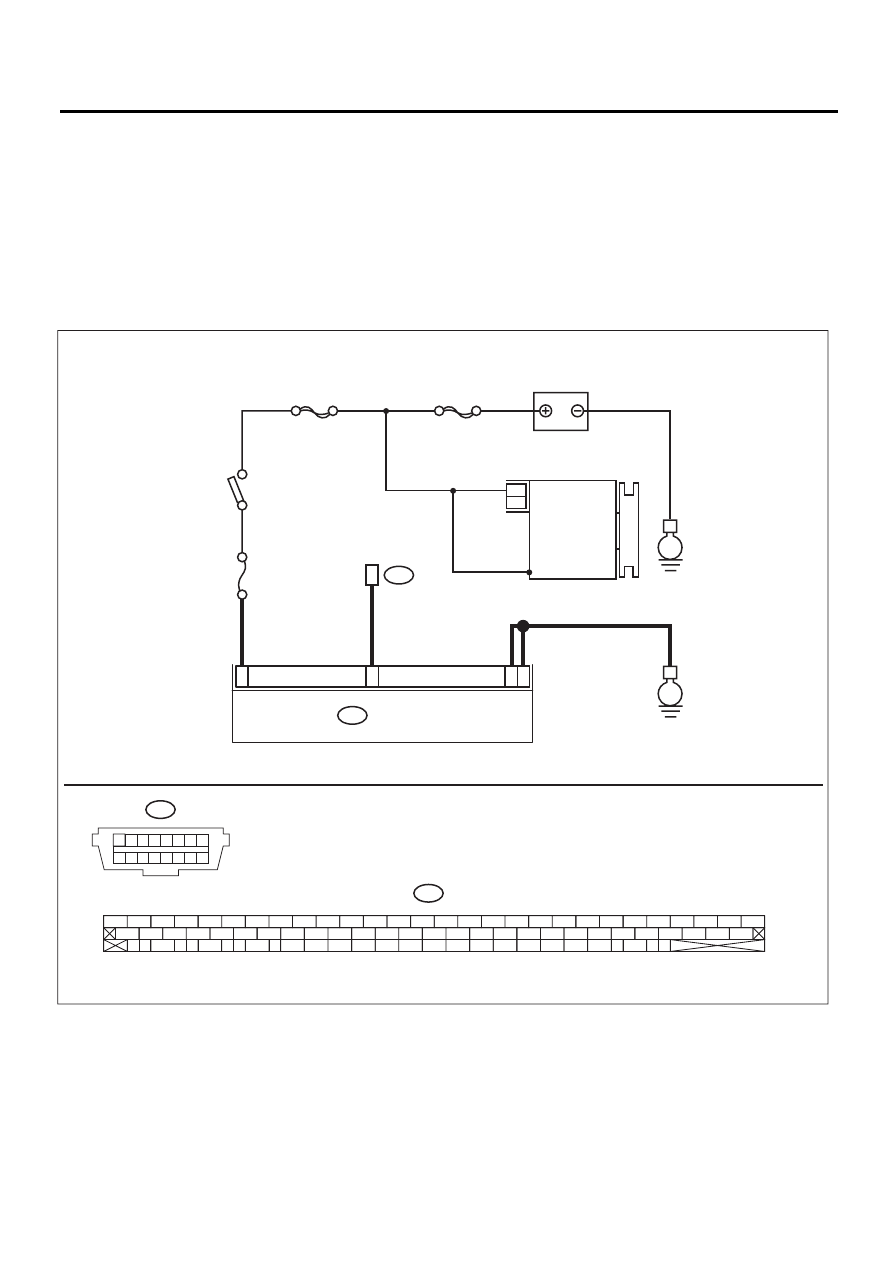

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

VDC00432

56 57

59 60

62 63

65

82 83

80

27

28

25

26

23

24

21

22

19

20

17

18

15

16

13

14

11

12

9

10

7

8

5

6

3

4

1

2

54

55

52

53

50

51

81

48

49

46

47

44

45

78

79

76

77

75

42

43

40

41

74

72

73

70

71

39

37

38

35

36

69

67

68

66

33

34

61

64

31

32

29

30

58

B310

B40

E

E

B310

B40

No.1

8

 15A

SBF-1 100A

SBF-4 50A

2

8

55

1

3

8

7

АККУМУЛЯТОР

ГЕНЕРАТОР

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ

ВЫКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ

VDCCM

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16
