VDC(diag)-13

Входные/выходные сигналы блока управления

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

Датчики и системы

Клемма

№

(+) — (–)

Входной/выходной сигнал

Измеренное значение и условия измерения

Замок зажигания

28 — 1

Когда замок зажигания находится в положении ON, величина

напряжения составляет 10 — 15 В.

Датчик ско-
рости колеса
системы ABS
(Датчик ско-
рости колеса)

Левое переднее колесо

19 — 21

0,12 — 1 В (при 20 Гц)

Правое переднее колесо

13 — 14

Левое заднее колесо

15 — 16

Правое заднее колесо

17 — 18

Датчик угло-
вой скорости
рыскания и
бокового
ускорения

Выходной сигнал датчика боко-
вого ускорения

11 — 64

2,2 — 2,8 В, когда автомобиль находится на горизонтальной

поверхности

Источник электропитания

50 — 64

Когда замок зажигания находится в положении ON, величина

напряжение составляет 10 — 15 В.

Выходной сигнал датчика угло-
вой скорости рыскания

65 — 64

Форма сигнала <См. VDC(diag)-17, ФОРМА СИГНАЛА, ИЗМЕ-

РЕНИЯ, Входные/выходные сигналы блока управления.>

Опорное напряжение (датчик
угловой скорости рыскания)

66 — 64

2,1 — 2,9 В

Испытательное напряжение

67 — 64

1 В — 5 циклов импульсного сигнала 40 мс  <См. VDC(diag)-17,

ФОРМА СИГНАЛА, ИЗМЕРЕНИЯ, Входные/выходные сигналы

блока управления.>

Масса

64

 —

Линия связи CAN (+)

83 — 1

Импульсный сигнал 2,5 — 1,5 В <См. VDC(diag)-17, ФОРМА

СИГНАЛА, ИЗМЕРЕНИЯ, Входные/выходные сигналы блока

управления.>

Линия связи CAN ()

81 — 1

Импульсный сигнал 3,5 — 2,5 В <См. VDC(diag)-17, ФОРМА

СИГНАЛА, ИЗМЕРЕНИЯ, Входные/выходные сигналы блока

управления.>

Блок реле

Электропитание реле клапана

27 — 1

Когда замок зажигания находится в положении ON, величина

напряжения составляет 10 — 15 В.

Управляющий сигнал реле кла-
пана

48 — 1

Когда замок зажигания находится в положении ON, величина

напряжения составляет менее 15 В.

Управляющий сигнал реле
электродвигателя

22 — 1

1,5 В или менее (системы ABS/TCS/VDC работают):

10 В или более (системы ABS/TCS/VDC не работают)

Монитор электродвигателя

9 — 1

1,5 В или менее (системы ABS/TCS/VDC работают):

10 В или более (системы ABS/TCS/VDC не работают)

VDC(diag)-14

Входные/выходные сигналы блока управления

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

VDCH/U

Передний левый впускной
(удерживающий) электромаг-
нитный клапан

24 — 1

Когда клапан выключается, напряжение составляет 10 —

15 В.

Когда клапан включается, напряжение составляет менее

1,5 В.

Передний правый впускной
(удерживающий) электромаг-
нитный клапан

3 — 1

Задний левый впускной (удер-
живающий) электромагнитный
клапан

31 — 1

Задний правый впускной (удер-
живающий) электромагнитный
клапан

23 — 1

Передний левый выпускной
электромагнитный клапан сбро-
са давления

26 — 1

Передний правый выпускной
электромагнитный клапан сбро-
са давления

29 — 1

Задний левый выпускной элект-
ромагнитный клапан сброса
давления

4 — 1

Задний правый выпускной элек-
тромагнитный клапан сброса
давления

25 — 1

Первичный электромагнитный
клапан отсечки

34 — 1

Вторичный электромагнитный
клапан отсечки

35 — 1

Первичный электромагнитный
всасывающий клапан

32 — 1

Вторичный электромагнитный
всасывающий клапан

30 — 1

Датчик
давления

Источник электропитания

77 — 75

Когда замок зажигания находится в положении ON, напряже-

ние составляет 4,75 — 5,25 В.

Первичный выходной сигнал

76 — 75

0,48 — 0,72 В (когда педаль тормоза отпущена)

Масса

75

 —

Вторичный выходной сигнал

44 — 75

0,48 — 0,72 В (когда педаль тормоза отпущена)

Контрольная лампа системы VDC

72 — 1

После поворота замка зажигания в положение ON в течение

1,5 секунды величина напряжения составляет менее 1,5 В,

а через 1,5 секунды 10 — 15 В.

Предупреждающая лампа системы VDC/конт-
рольная лампа отключения системы VDC.

61 — 1

После поворота замка зажигания в положение ON в течение

1,5 секунды величина напряжения составляет менее 1,5 В,

а через 1,5 секунды 10 — 15 В.

Предупреждающая лампа системы ABS

53 — 1

После поворота замка зажигания в положение ON в течение

2,6 секунды величина напряжения составляет менее 1,5 В,

а через 1,5 секунды 10 — 15 В.

Subaru Select Monitor

38 — 1

Импульсный сигнал 0 — 12 В (при приеме/передаче данных)

Выключатель отключения системы VDC

40 — 1

Когда замок зажигания находится в положении ON, напряже-

ние составляет 10 — 15 В. 0 В (При нажатии на выключатель)

Масса

1

 —

Масса

55

 —

Предупреждающая лампа тормозной системы
(предупреждающая лампа системы EBD)

54 — 1

После поворота замка зажигания в положение ON в течение

3,6 секунды величина напряжения составляет менее 1,5 В,

а через 1,5 секунды 10 — 15 В.

Датчики и системы

Клемма

№

(+) — (–)

Входной/выходной сигнал

Измеренное значение и условия измерения

VDC(diag)-15

Входные/выходные сигналы блока управления

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

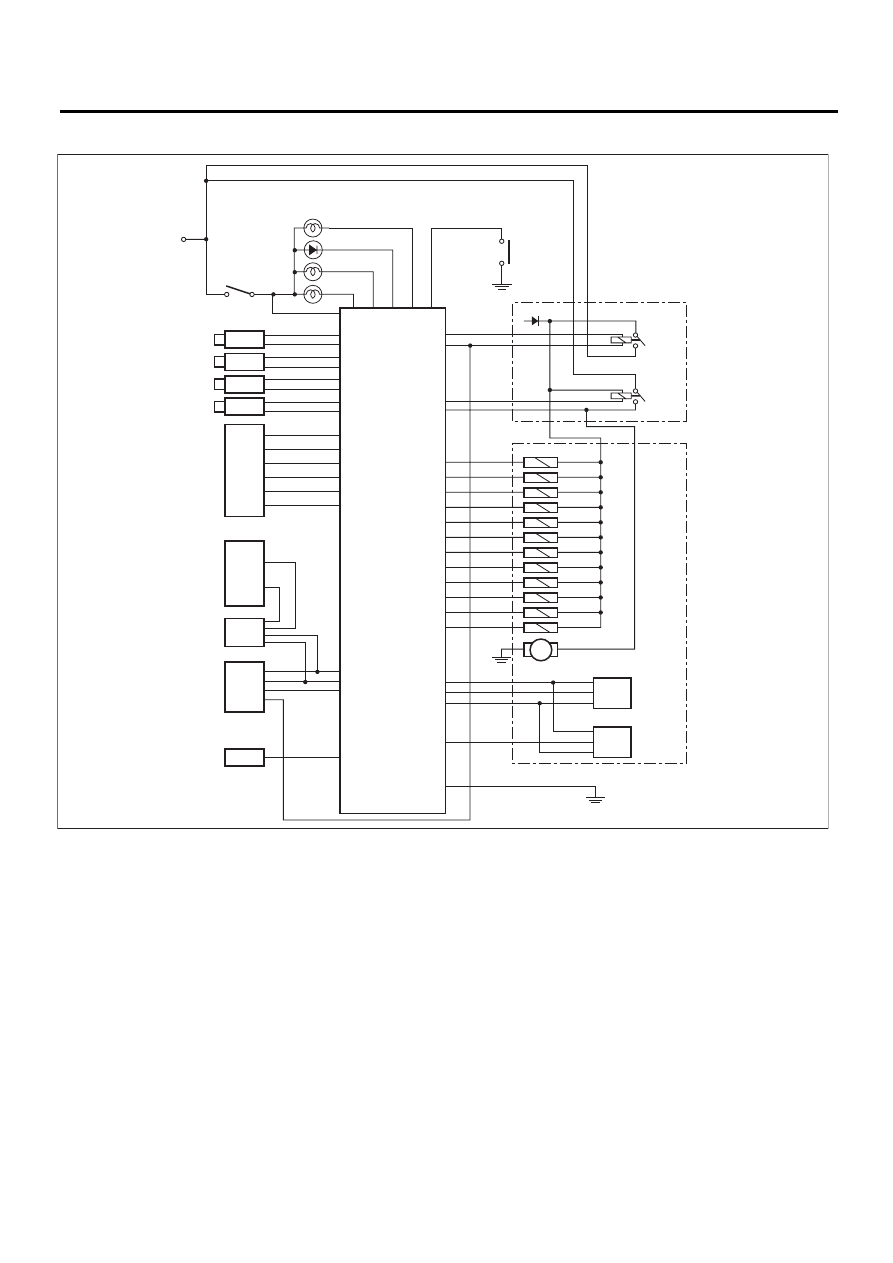

В: ЭЛЕКТРИЧЕСКАЯ СХЕМА

M

(1)

(2)

(5)

(6)
(7)
(8)
(9)

(10)
(11)
(12)
(13)
(14)
(15)
(16)
(17)

(18)

(3)

(4)

(19)

(20)

(21)

(22)

(23)

(24)

(25)

(26)

(27)

(28)

(29)

(30)

(31)

(32)

(33)

(34)

(35)

(36)

VDC00494

VDC(diag)-16

Входные/выходные сигналы блока управления

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

(1)

Блок управления системы VDC
(VDCCM)

(15) Первичный электромагнитный кла-

пан отсечки

(27) Аккумуляторная батарея

(2)

Блок реле

(16) Вторичный электромагнитный вса-

сывающий клапан

(28) Датчик скорости переднего

левого колеса системы ABS

(3)

Реле клапана

(17) Вторичный электромагнитный кла-

пан отсечки

(4)

Реле электродвигателя

(18) Электродвигатель

(29) Датчик скорости переднего

правого колеса системы ABS

(5)

БЛОК ГИДРАВЛИЧЕСКОГО УПРАВ-
ЛЕНИЯ СИСТЕМЫ VDC (VDCH/U)

(19) Первичный датчик давления

(20) Вторичный датчик давления

(30) Датчик скорости левого зад-

него колеса системы ABS

(6)

Передний левый впускной клапан

(21) Выключатель отключения системы

VDC

(31) Датчик скорости правого зад-

него колеса системы ABS

(7)

Передний левый выпускной клапан (22) Предупреждающая лампа системы

ABS

(8)

Передний правый впускной клапан

(23) Предупреждающая лампа системы

VDC/контрольная лампа отключе-
ния системы VDC.

(32) Датчик угловой скорости рыс-

кания и бокового ускорения

(9)

Передний правый выпускной кла-
пан

(33) Блок управления двигателем

(ECM)

(10) Задний левый впускной клапан

(24) Контрольная лампа системы VDC

(34) Блок управления трансмис-

сии (TCM)

(11) Задний левый выпускной клапан

(25)

(26)

Предупреждающая лампа тормоз-
ной системы [Предупреждающая
лампа системы EBD (электронной
системы распределения тормозно-
го усилия)]
Реле зажигания

(12)

(13)

(14)

Задний правый впускной клапан

Задний правый выпускной клапан

Первичный электромагнитный вса-
сывающий клапан

(35) Датчик угла поворота рулево-

го колеса

(36) Разъем канала передачи дан-

ных
