Subaru Forester (2008 год). Руководство - часть 595





VDC-27

Датчик угла поворота рулевого колеса

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC)

7. Датчик угла поворота

рулевого колеса

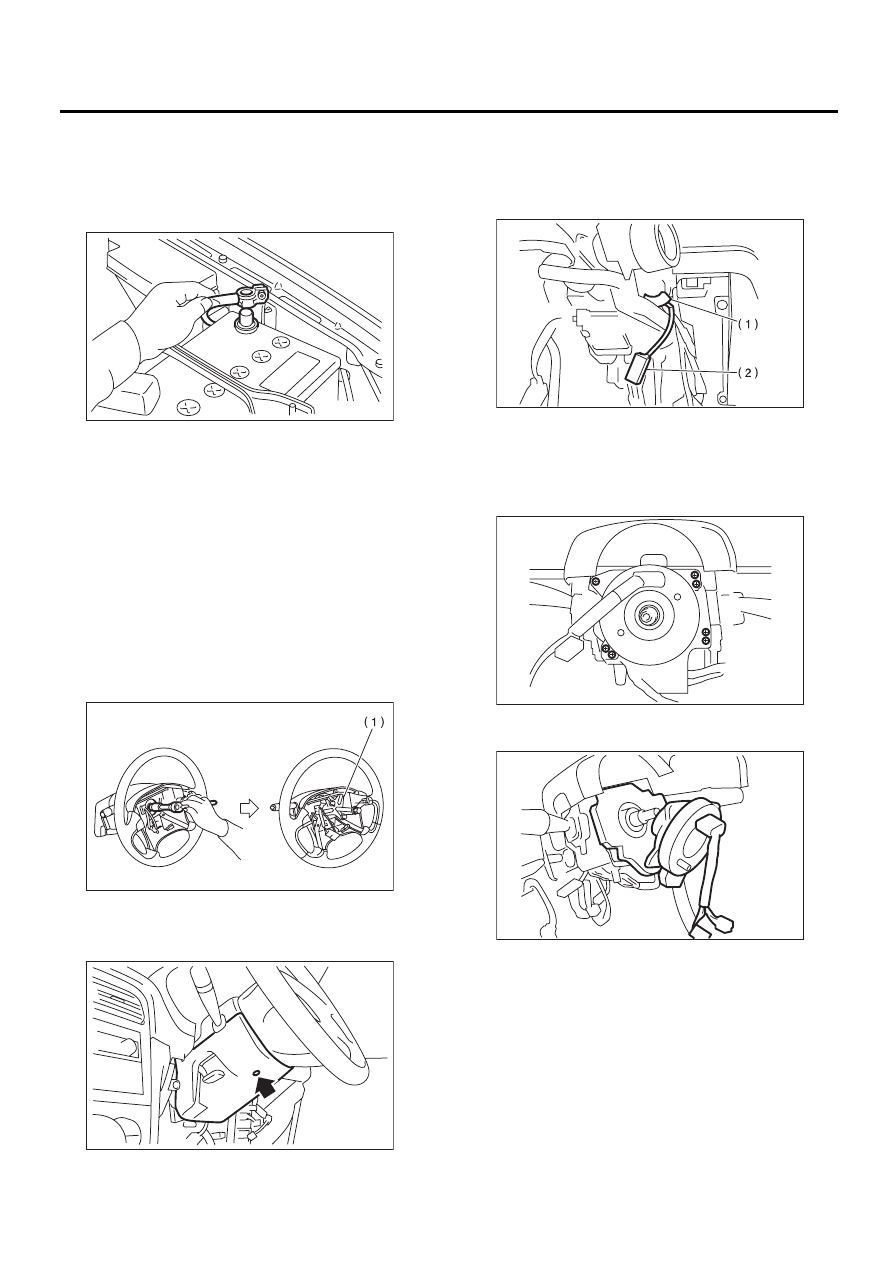

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите модуль подушки безопасности.
<См. AB-13, СНЯТИЕ, Модуль подушки безо-
пасности водителя.>

ОСТОРОЖНО:
При обслуживании модулей подушек безо-
пасности всегда обращайтесь к разделу
“Система подушек безопасности”.
<См. AB-3, ОСТОРОЖНО, Общие сведения.>
3) Отверните гайку рулевого колеса, а затем
снимите рулевое колесо с вала с помощью
съемника рулевого колеса.

ПРИМЕЧАНИЕ:
Рулевое колесо нужно снимать в направлении
прямолинейного движения.

4) Открутите винты, крепящие нижний кожух
рулевой колонки.

5) Открутите два винта, крепящие верхний ко-
жух рулевой колонки.
6) Раскройте бандаж жгута проводов и отсо-
едините разъем датчика угла поворота рулево-
го колеса.

7) Снимите болт, скрепляющий поворотный
разъем рулевой колонки и датчик угла поворо-
та рулевого колеса с рулевой колонкой.

8) Снимите поворотный разъем рулевой колон-
ки и датчик угла поворота рулевого колеса.

ПРИМЕЧАНИЕ:
Не вращайте датчик угла поворота рулевого
колеса, поскольку центральное положение бу-
дет распознано VDCCM.

(1) Съемник рулевого колеса

VDC00042

VDC00059

VDC00060

(1) Бандаж жгута проводов
(2) Разъем

VDC00061

VDC00062

VDC00063

VDC-28

Датчик угла поворота рулевого колеса

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC)

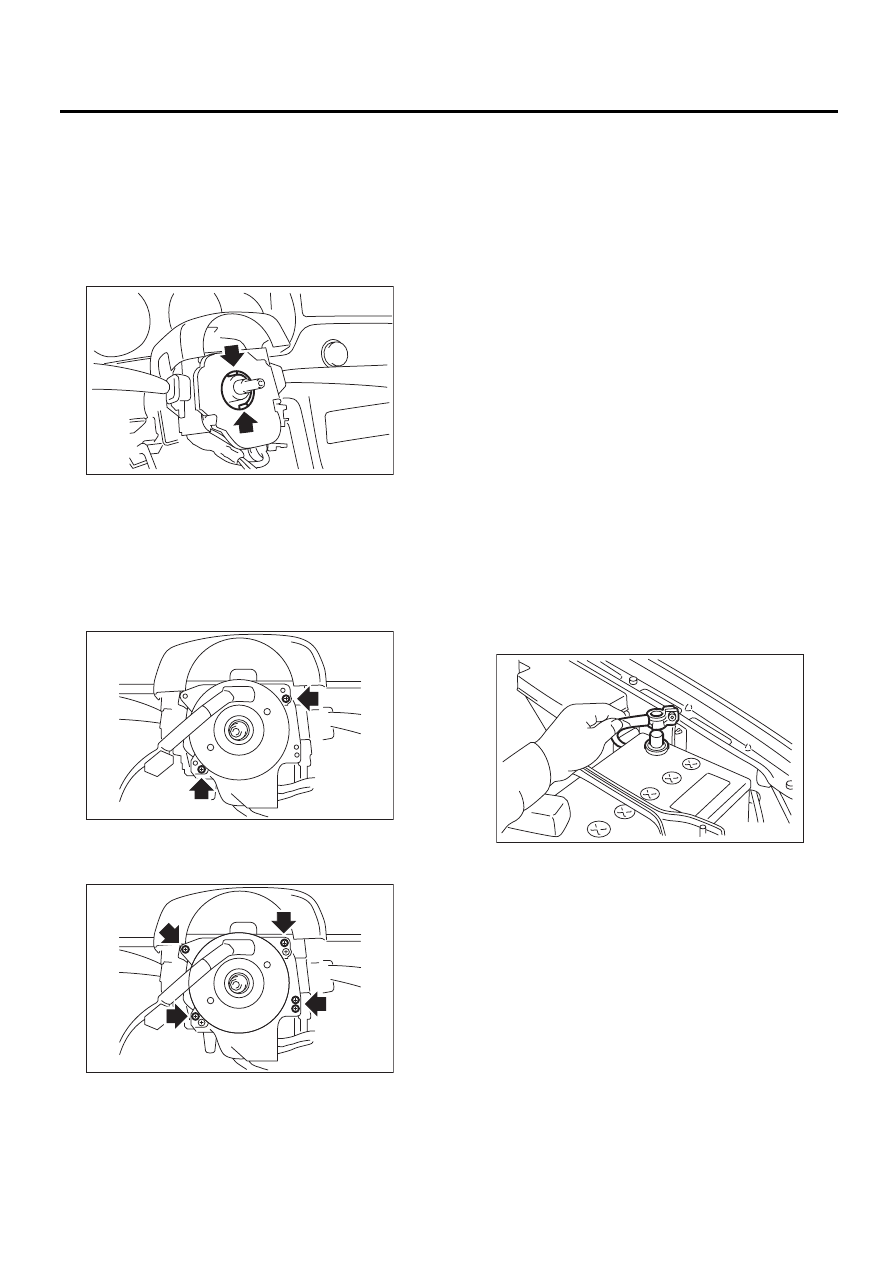

В: УСТАНОВКА

ОСТОРОЖНО:
Убедитесь в том, что передние колеса уста-
новлены в направлении прямолинейного
движения.
1) Установите датчик угла поворота рулевого
колеса на рулевую колонку, убедившись, что
датчик расположен в соответствии с рисунком.

2) Отрегулируйте центральное положение по-
воротного разъема рулевой колонки.
<См. AB,-20, УСТАНОВКА, Поворотный разъем
рулевой колонки.>
3) Установите поворотный разъем рулевой ко-
лонки на верхнюю часть датчика угла поворота
рулевого колеса, затем затяните болты, скреп-
ляющие поворотный разъем с датчиком.

4) Затяните болты, скрепляющие поворотный
разъем рулевой колонки и датчик угла поворо-
та рулевого колеса с рулевой колонкой.

5) Поставьте рулевое колесо в нейтральное
положение и установите его на вал рулевого
колеса.

Момент затяжки:

45 Нм (4,6 кгс-м, 33 фунт-сила-фут)

Зазор между крышкой колонки и рулевым
колесом:

2 — 4 мм (0,08 — 0,16 дюйма)

ОСТОРОЖНО:
Вставьте направляющий штифт поворотно-
го разъема рулевой колонки в направляю-
щее отверстие на нижней поверхности руле-
вого колеса, стараясь не допустить повреж-
дения деталей. Извлеките разъем системы
подушек безопасности, разъем звукового
сигнала, а также разъемы системы круиз-
контроля из направляющего отверстия ниж-
ней поверхности рулевого колеса.
6) Установите модуль подушки безопасности
на рулевое колесо.
<См. AB-13, УСТАНОВКА, Модуль подушки бе-
зопасности водителя.>

ОСТОРОЖНО:
Перед началом работ смотрите раздел "Сис-
тема подушек безопасности".
<См. AB-3, ОСТОРОЖНО, Общие сведения.>
7) Присоедините провод массы к аккумулятору.

ОСТОРОЖНО:
После установки обязательно выполните
следующие две настройки.
• Настройка поворотного разъема рулевой
колонки вспомогательной системы безо-
пасности и центрирования датчика угла по-
ворота рулевого колеса.
• Настройка датчика угловой скорости
рыскания и бокового ускорения на 0.
Эти две процедуры необходимы для опре-
деления блоком управления системы VDC
положения автомобиля. Информацию о про-
цедурах выполнения данных настроек мож-
но найти в разделе о регулировке VDCCM.
<См. VDC-9, РЕГУЛИРОВКА, Блок управле-
ния системы VDC (VDCCM).>

VDC00064

VDC00065

VDC00066

VDC00042

VDC-29

Датчик угла поворота рулевого колеса

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC)

C: ПРОВЕРКА

Информацию о процедурах проверки датчика
угла поворота рулевого колеса можно найти в
разделе диагностики системы VDC.
<См. VDC(diag)-131, КДН 71 СЛИШКОМ БОЛЬ-
ШОЕ СМЕЩЕНИЕ ДАТЧИКА УГЛА ПОВОРОТА
РУЛЕВОГО КОЛЕСА, Процедура диагностики с
использованием кодов диагностики неисправ-
ностей (КДН).> <См. VDC(diag)-134,
КДН 71
СЛИШКОМ БОЛЬШОЙ ДИАПАЗОН ИЗМЕНЕ-
НИЯ СИГНАЛА ДАТЧИКА УГЛА ПОВОРОТА
РУЛЕВОГО КОЛЕСА, Процедура диагностики с
использованием кодов диагностики неисправ-
ностей (КДН).>
<См. VDC(diag)-137, КДН 71 НЕ-
ИСПРАВНОСТЬ ДАТЧИКА УГЛА ПОВОРОТА
РУЛЕВОГО КОЛЕСА, Процедура диагностики с
использованием кодов диагностики неисправ-
ностей (КДН).> <
См. VDC(diag)-140, КДН 71
ЛИНИЯ СВЯЗИ ДАТЧИКА УГЛА ПОВОРОТА
РУЛЕВОГО КОЛЕСА, Процедура диагностики с
использованием кодов диагностики неисправ-
ностей (КДН).>

VDC-30

Датчик скорости переднего колеса системы ABS

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC)

8. Датчик скорости переднего

колеса системы ABS

A: ПРИМЕЧАНИЕ

На автомобилях, оснащенных системой VDC,
устанавливаются такие же датчики скорости
колеса системы ABS, как и на автомобилях, ос-
нащенных системой ABS. Процедуры снятия,
установки и проверки описаны в разделе “Дат-
чик скорости переднего колеса системы ABS”.
<См. ABS-14, Датчик скорости переднего коле-
са системы ABS.>
