ABS(diag)-49

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

D: КДН 24 НЕИСПРАВНОСТЬ ДАТЧИКА СКОРОСТИ ПЕРЕДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS (НЕНОРМАТИВНАЯ ВЕЛИЧИНА СИГНАЛА
ДАТЧИКА СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Искажение сигнала датчика скорости колеса системы ABS (помехи, ненормативная величина сиг-
нала и т.д.)
• Неисправность разъема жгута проводов
ПРИЗНАК НЕИСПРАВНОСТИ:
Не работает система ABS

ABS(diag)-50

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

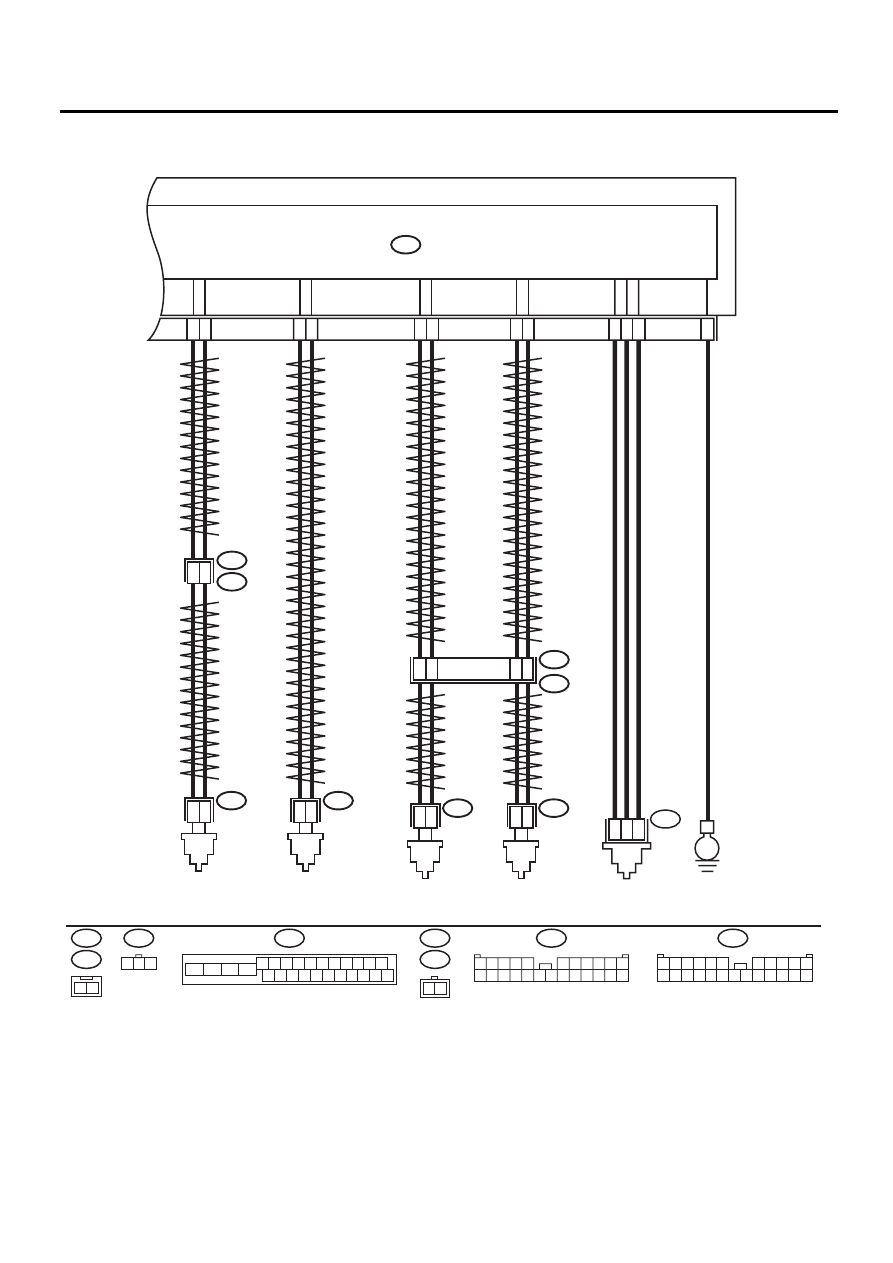

• Модель с левосторонним управлением

ABS00900

4

19

1

16

2

3

15

B98

R72

R2

E

1

2

19

1

8

6

17

R73

1

2

B6

F94

B200

F74

2

1

5

6

B301

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ЛЕ-

ВОГО КОЛЕСА

СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ЛЕ-

ВОГО КОЛЕСА

СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ПРА-

ВОГО КОЛЕСА

СИСТЕМЫ ABS

ДАТЧИК

УСКОРЕНИЯ

СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ПРА-

ВОГО КОЛЕСА

СИСТЕМЫ ABS

1

2

ABSCM & H/U

21

10

24

2

3

1

B292

B292

2 3

1

R73

R72

2 1

B301

4 5 6 7 8 9

16 17 18 19 20

2 3

1

21 22 23 24 25 26

10 11

13

14

12

15

7

19

F94

B6

F74

B98

3 4

1 2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

2 1

3 4

1 2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5 6

7

ABS(diag)-51

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

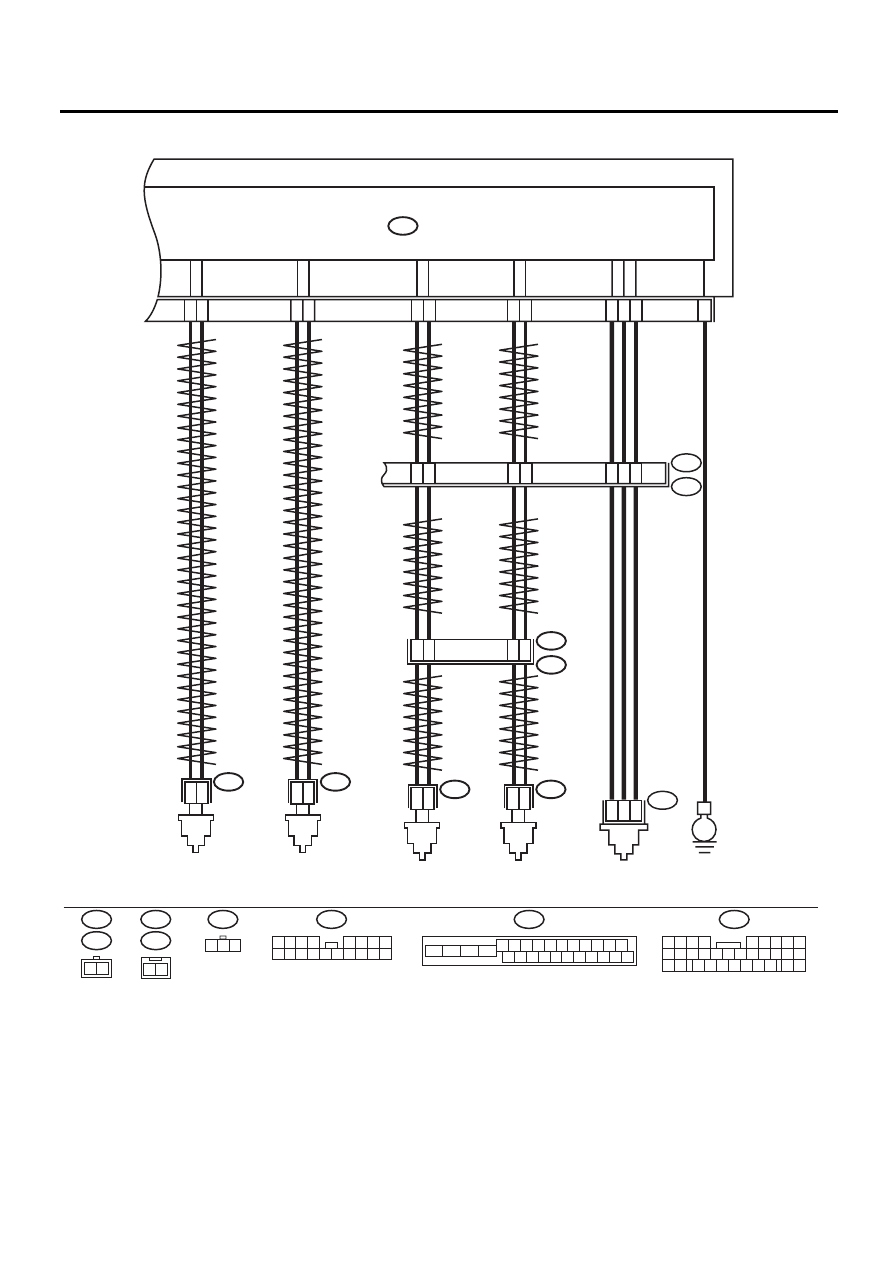

• Модель с правосторонним управлением

ABS00795

R73

R72

2 1

F95

F94

4

19

1

16

2

3

15

B98

R72

R2

E

1

2

29

26

28

25

R73

1

2

F95

F94

2

1

5

6

F49

1

2

ABSCM & H/U

21

10

24

2

3

1

B292

F45

B62

10

2

9

17

18

7

8

B292

2 3

1

F45

1 2 3

8

9 10

4

11 12 13 14 15 16

5 6 7

17 18

B98

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

F49

4 5 6 7 8 9

16 17 18 19 20

2 3

1

21 22 23 24 25 26

10 11

13

14

12

15

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

2 1

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ЛЕ-

ВОГО КОЛЕСА

СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ЛЕ-

ВОГО КОЛЕСА

СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ПРА-

ВОГО КОЛЕСА

СИСТЕМЫ ABS

ДАТЧИК

УСКОРЕНИЯ

СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ПРА-

ВОГО КОЛЕСА

СИСТЕМЫ ABS

ABS(diag)-52

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ДАТЧИКА
СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS С ПОМО-
ЩЬЮ SUBARU SELECT MONITOR.
1) Выберите на экране дисплея Subaru Select
Monitor {Current Data Display & Save} (Отображе-
ние и сохранение текущих данных).
2) Считайте выходной сигнал неисправного дат-
чика скорости колеса системы ABS.

Изменяется ли ско-
рость, отображаемая на
дисплее, в соответствии
с показаниями спидо-
метра при ускорении/за-
медлении, когда руле-
вое колесо установлено
в положение прямоли-
нейного движения?

Переходите к ша-
гу 2.

Переходите к шагу 7.

2

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМЕ.
Переведите замок зажигания в положение OFF.

Выявлен ли плохой кон-
такт в разъемах между
ABSCM&H/U и датчиком
скорости колеса систе-
мы ABS?

Устраните неис-
правность в разъ-
еме.

Переходите к шагу 3.

3

ПРОВЕРКА ПРИЧИНЫ ПОМЕХ ПРИ ПРИЕМЕ
СИГНАЛА.
Убедитесь в том, что радиоэлектронные устройс-
тва и электрические компоненты установлены
правильно.

Правильно ли установ-
лены радиоэлектронные
устройства и электри-
ческие компоненты?

Переходите к ша-
гу 4.

Правильно установи-
те радиоэлектрон-
ные устройства и
электрические ком-
поненты.

4

ПРОВЕРКА ПРИЧИНЫ ПОМЕХ ПРИ ПРИЕМЕ
СИГНАЛА.

Нет ли вблизи жгута
проводов датчика ис-
точника помех (таких
как антенна)?

Установите источ-
ник помех дальше
от жгута проводов
датчика.

Переходите к шагу 5.

5

ПРОВЕРКА ABSCM&H/U.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается тот же
КДН, что и при текущей
диагностике?

Замените только
ABSCM. <См.
ABS-6, Блок уп-
равления систе-
мы ABS и гидрав-
лический блок
управления
(ABSCM&H/U).>

Переходите к шагу 6.

6

ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.

Отображаются ли на
дисплее какие-либо дру-
гие КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Причиной являются
временные шумовые
помехи.

7

ПРОВЕРКА УСТАНОВКИ ДАТЧИКА СКОРОСТИ
КОЛЕСА СИСТЕМЫ ABS.

Затянут ли болт крепле-
ния датчика скорости
колеса системы ABS с
моментом 33 Нм
(3,4 кгс-м, 25 фунт-сила-
фут)?

Переходите к ша-
гу 8.

Затяните болты креп-
ления датчика скоро-
сти колеса системы
ABS.

8

ПРОВЕРКА ЗАЗОРА ДАТЧИКА СКОРОСТИ КО-
ЛЕСА СИСТЕМЫ ABS.
Измерьте зазор между выступающей частью дат-
чика скорости колеса системы ABS и задающим
кольцом сигнала скорости колеса.

Находится ли величина
зазора в пределах, ука-
занных ниже? Передние
колеса 0,3 — 0,8 мм
(0,012 — 0,031 дюйма);
Задние колеса:
0,7 — 1,1 мм (0,028 —
0,047 дюйма)

Переходите к ша-
гу 9.

Отрегулируйте зазор

ПРИМЕЧАНИЕ:
Отрегулируйте зазор
с помощью ПРО-
СТАВКИ
(Деталь
№ 26755AA000). Если
зазор не выставляет-
ся при помощи про-
ставок, замените из-
ношенный датчик или
изношенное задаю-
щее кольцо сигнала
скорости колеса.

9

ПОДГОТОВКА ОСЦИЛЛОГРАФА.

Имеется ли осциллог-
раф?

Переходите к ша-
гу 10.

Переходите
к шагу 11.
