Subaru Forester (2008 год). Руководство - часть 563





ABS-17

Датчик скорости заднего колеса системы ABS

ABS

5. Датчик скорости заднего

колеса системы ABS

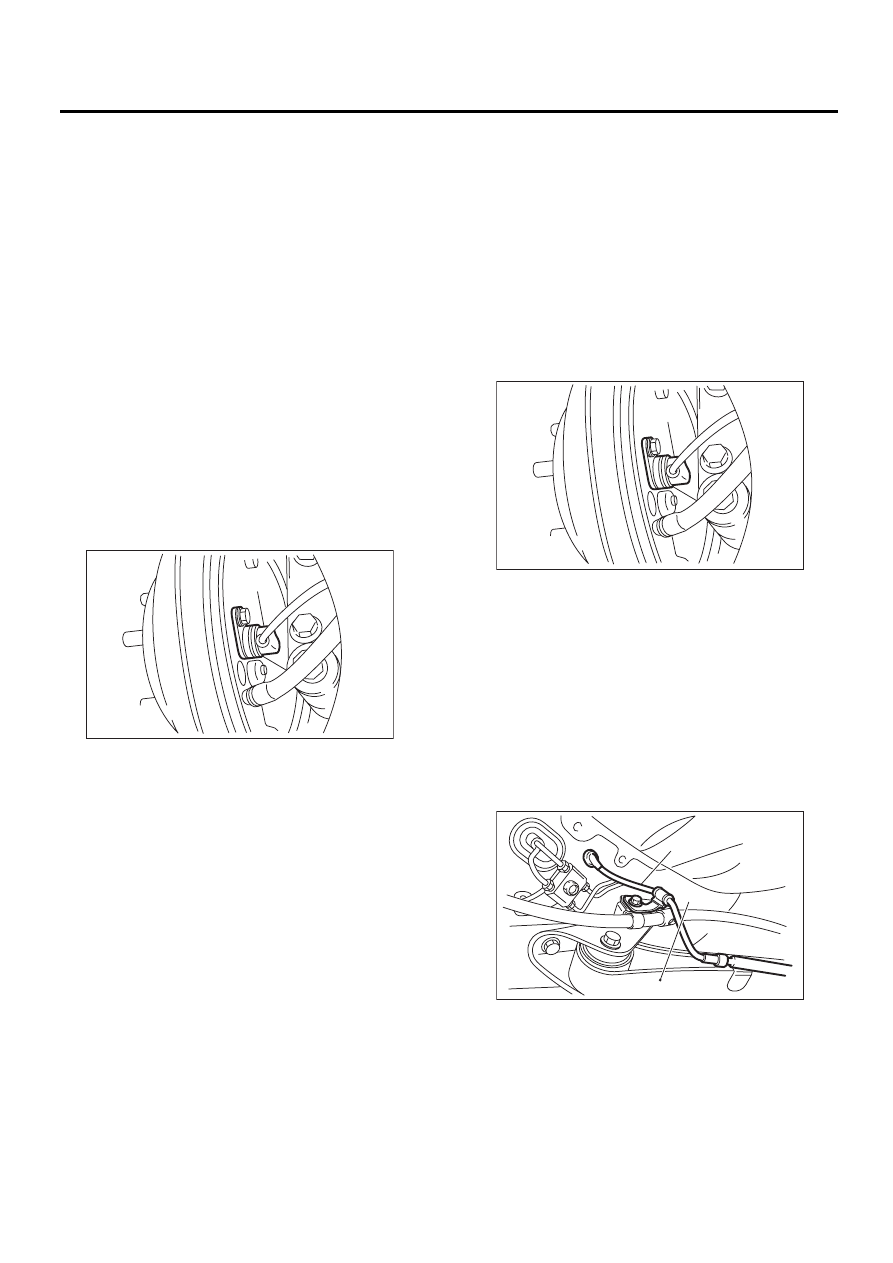

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Поднимите автомобиль на подъемнике.
3) Снимите заднее сиденье и отсоедините
разъем заднего датчика скорости колеса сис-
темы ABS.
4) Снимите кронштейн жгута проводов заднего
датчика скорости колеса системы ABS с задне-
го продольного рычага и кронштейна заднего
продольного рычага.
5) Снимите датчик скорости заднего колеса
системы ABS с заднего щитка.

ОСТОРОЖНО:
• При снятии будьте осторожны, чтобы не
повредить наконечник и линию выступов
на наконечнике датчика скорости колеса
системы ABS
• При снятии не отсоединяйте жгут прово-
дов датчика скорости колеса системы ABS.

6) При снятии ступицы с основания задней сту-
пицы снимите заднее задающее кольцо сигна-
ла скорости колеса. <См. DS-23, СНЯТИЕ, За-
дняя полуось.>

В: УСТАНОВКА

1) Присоедините ступицу к заднему задающе-
му кольцу сигнала скорости колеса и установи-
те основание задней ступицы. <См. DS-29,
УЗЕЛ, Задняя полуось.>
2) Временно прикрепите датчик скорости ко-
леса системы ABS к заднему щитку.

ОСТОРОЖНО:
При установке будьте осторожны, чтобы не
ударить наконечником датчика скорости
колеса системы ABS и задающим кольцом
сигнала скорости колеса по прилегающим
металлическим деталям.

3) Установите задний ведущий вал на основа-
ние задней ступицы и ось заднего дифферен-
циала. <См. DS-26, УСТАНОВКА, Задняя полу-
ось.>
4) Установите жгут проводов заднего датчика
скорости колеса системы ABS на задний про-
дольный рычаг и кронштейн заднего продоль-
ного рычага.

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

(1) Датчик скорости заднего колеса системы ABS

ABS00147

(1)

(1) Датчик скорости заднего колеса системы ABS

(1) Жгут проводов датчика скорости заднего колеса

системы ABS

(2) Продольный рычаг

ABS00147

(1)

ABS00148

(1)

(2)

ABS-18

Датчик скорости заднего колеса системы ABS

ABS

5) Проверьте зазор датчика. <См. ABS-18, ЗА-
ЗОР ДАТЧИКА, ПРОВЕРКА, Датчик скорости
заднего колеса системы ABS.>>Если зазор на-
ходится в пределах стандартных значений, за-
тяните датчик скорости колеса системы ABS
на заднем щитке с предусмотренным момен-
том затяжки.
Если зазор выходит за пределы стандартных
значений, отрегулируйте заново с помощью
проставки (Деталь № 26755AA000).

Стандартные значения для зазора датчика
скорости колеса системы ABS:

0,7 — 1,2 мм (0,028 — 0,047 дюймов)

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Проверьте идентификацию (метку) на жгуте
проводов, чтобы убедиться в том, что метка не
повреждена. (Правая сторона: Белого цвета,
Левая сторона: желтого цвета)
6) Отрегулировав зазор датчика скорости ко-
леса системы ABS, прикрепите разъем к датчи-
ку скорости колеса системы ABS.
7) Присоедините провод массы к аккумулятору.

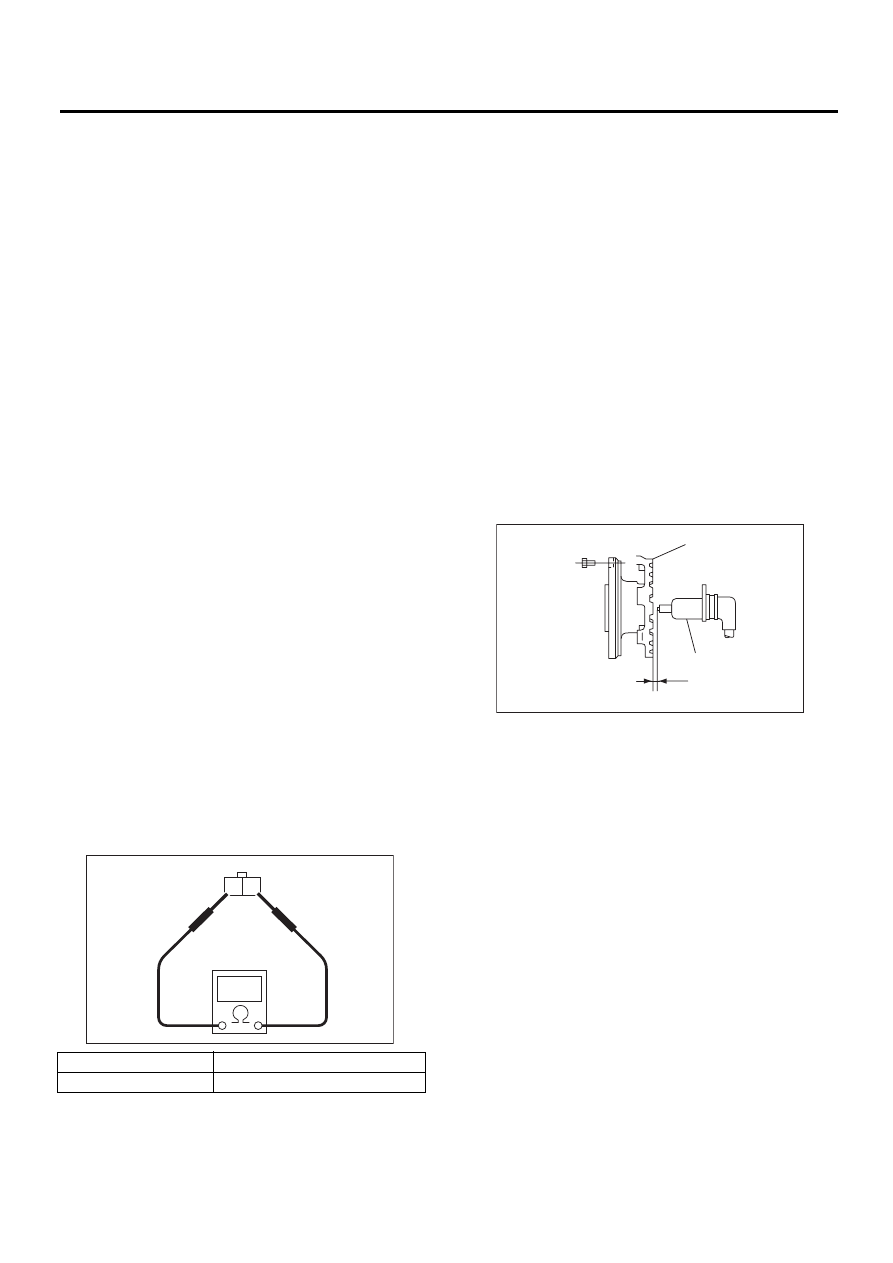

C: ПРОВЕРКА

1. ДАТЧИК СКОРОСТИ КОЛЕСА
СИСТЕМЫ ABS

1) Проверьте наконечник датчика скорости ко-
леса системы ABS на предмет наличия инород-
ных частиц или повреждений. При необходи-
мости очистите наконечник или замените дат-
чик скорости колеса системы ABS.
2) Измерьте сопротивление датчика скорости
колеса системы ABS.
Если сопротивление не соответствует стан-
дартным значениям, замените датчик скоро-
сти колеса системы ABS на новый.

ПРИМЕЧАНИЕ:
Проверьте кабель датчика скорости колеса
системы ABS на предмет разрыва цепи. При
необходимости, замените его на новый.

2. ЗАЗОР ДАТЧИКА

Проверьте зазор между задающим кольцом
сигнала скорости колеса и датчиком скорости
колеса системы ABS по всей окружности.

ПРИМЕЧАНИЕ:
Если зазор слишком узкий, отрегулируйте его с
помощью проставки (Деталь № 26755AA000).
Если зазор слишком широкий, проверьте вы-
ходное напряжение, и замените датчик скоро-
сти колеса системы ABS или задающее кольцо
сигнала скорости колеса, в случае, если выход-
ное напряжение выходит за рамки технических
характеристик.

Стандартные значения для зазора датчика
скорости колеса системы ABS:

0,7 — 1,2 мм (0,028 — 0,047 дюймов)

Клемма №

Технические характеристики

1 и 2

1,15±0,115 кОм

ABS00871

1 2

(1) Задающее кольцо сигнала скорости колеса

(2) Датчик скорости колеса системы ABS

(3) Зазор датчика

ABS00149

(1)

(2)

(3)

ABS-19

Датчик скорости заднего колеса системы ABS

ABS

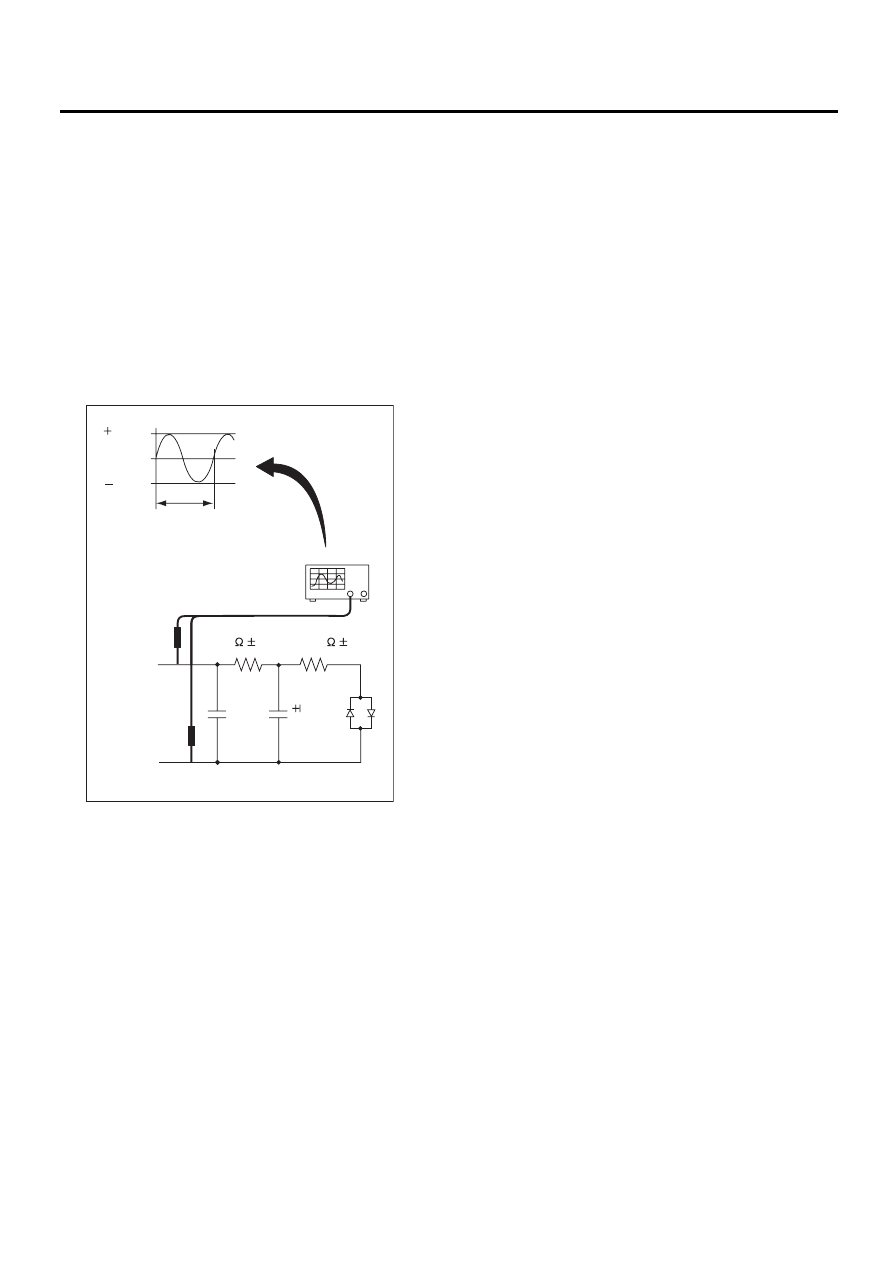

3. ВЫХОДНОЕ НАПРЯЖЕНИЕ

Выходное напряжение проверяется по следую-
щему методу. Установите резистор и конден-
сатор, затем вращайте колесо со скоростью
2,75 км/ч (2 миль/ч) или аналогичной ей.

Стандартное значение выходного напряже-
ния:

0,12 — 1 В (при 20 Гц)

ПРИМЕЧАНИЕ:
За информацией о номерах клемм обратитесь к
разделу 1. ДАТЧИК СКОРОСТИ КОЛЕСА СИС-
ТЕМЫ ABS. <См. ABS-18, ДАТЧИК СКОРОСТИ
КОЛЕСА СИСТЕМЫ ABS, ПРОВЕРКА, Датчик
скорости заднего колеса системы ABS.>

D: РЕГУЛИРОВКА

Отрегулируйте зазор с помощью проставок (Де-
таль № 26755AA000).

(1) Осциллограф

(2) Клеммы

ABS00146

60 mV

(2)

(1)

20 Hz

(2)

1 nF

60 mV

0

17.8 K       5 %

33 nF     20 %

562       5 %

ABS-20

Переднее задающее кольцо сигнала скорости колеса

ABS

6. Переднее задающее

кольцо сигнала
скорости колеса

A: СНЯТИЕ

Переднее задающее кольцо сигнала скорости
колеса интегрировано с передним ведущим ва-
лом. Смотрите раздел "Передний ведущий вал"
<См. DS-32, СНЯТИЕ, Передний ведущий вал.>

В: УСТАНОВКА

Переднее задающее кольцо сигнала скорости
колеса интегрировано с передним ведущим ва-
лом. Смотрите раздел "Передний ведущий
вал" <См. DS-33, УСТАНОВКА, Передний веду-
щий вал.>

C: ПРОВЕРКА

Осмотрите зубья задающего кольца сигнала
скорости колеса (44 шт.) на предмет выбоин и
трещин. Замените новым задающим кольцом
сигнала скорости колеса в случае необходи-
мости.

ПРИМЕЧАНИЕ:
При обнаружении повреждений на задающем
кольце сигнала скорости колеса, замените
узел шарнира BJ на новый, поскольку кольцо
выполнено единым блоком с узлом шарнира BJ
ведущего вала.
