DS-3

Общие сведения

СИСТЕМА ВЕДУЩИХ ВАЛОВ

2. УЗЕЛ ПЕРЕДНЕГО ВЕДУЩЕГО ВАЛА

3. УЗЕЛ ЗАДНЕГО ВЕДУЩЕГО ВАЛА

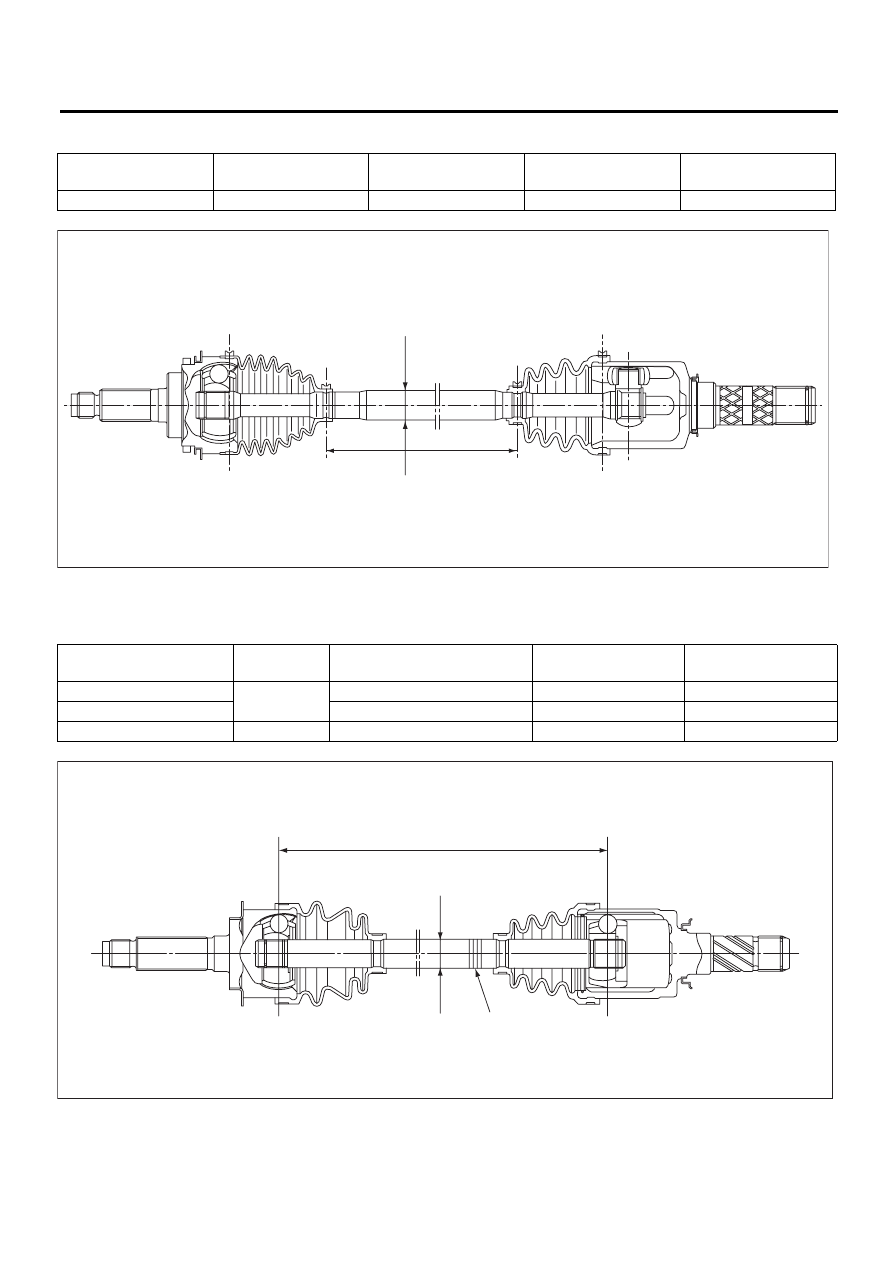

Технические характе-

ристики

Модель

Маркировочный цвет

вала

L

1

 мм (дюймов)

φ D мм (дюймов)

AC+AARi

Все модели

 —

319,8 (12,59)

24,9 (0,98)

(A)

φ D мм (дюймов)

(B)

L

1

 мм (дюймов)





Технические характерис-

тики

Модель

Номер идентификационной

канавки вала

L

1

 мм (дюймов)

φ D мм (дюймов)

EBJ+DOJ RH (правый)

2.5 L

1

520,5 (20,5)

24 (0,9)

EBJ+DOJ LH (левый)

0

510,5 (20,1)

24 (0,9)

BJ+DOJ

2.0 L

3

516,9 (20,4)

22 (0,9)

(A)

φ D мм (дюймов)

(B)

L

1

 мм (дюймов)

(C)

Идентификационная канавка

(A)

(B)

DS-00002

DS-00328

(A)

(C)

(B)

DS-4

Общие сведения

СИСТЕМА ВЕДУЩИХ ВАЛОВ

В: УЗЕЛ

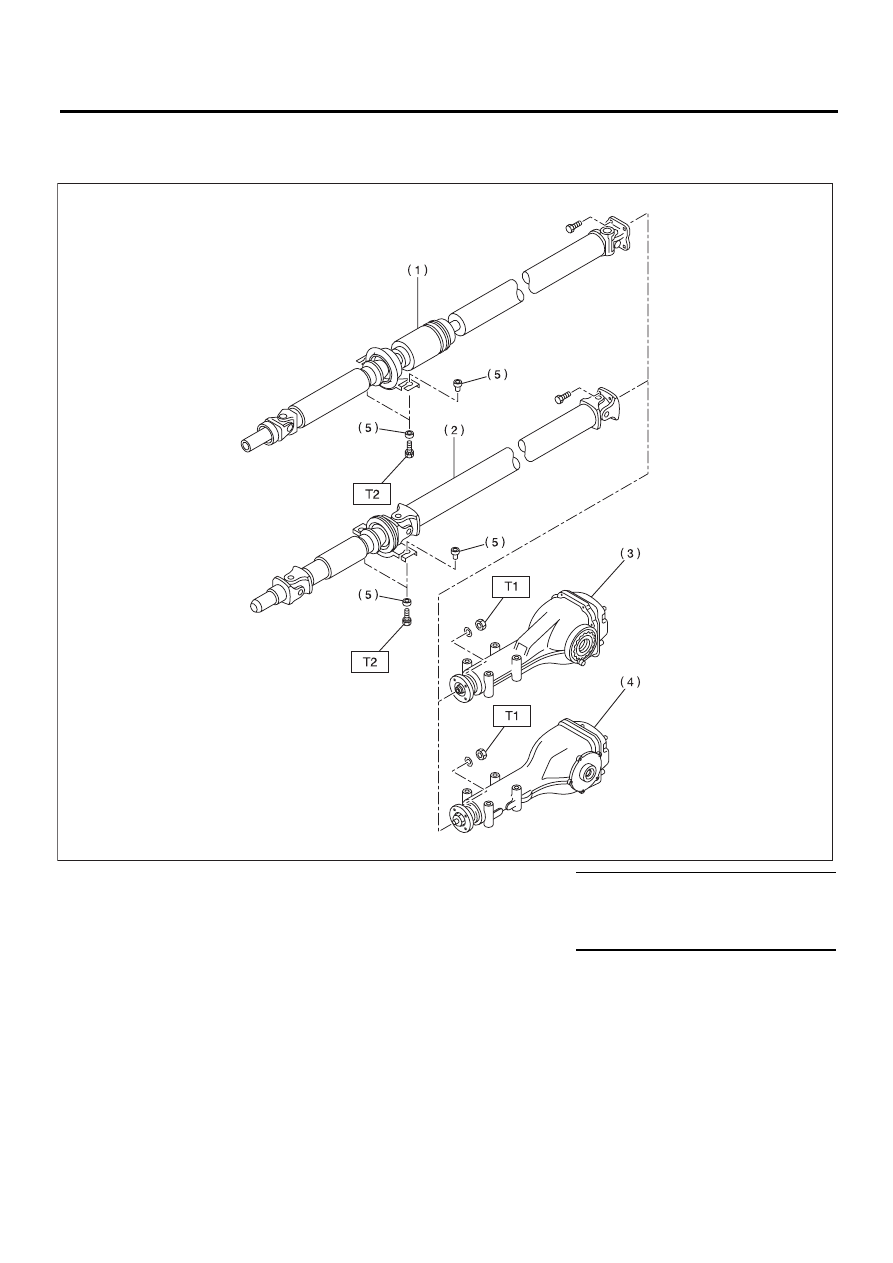

1. КАРДАННЫЙ ВАЛ

(1)

Карданный вал (тип DOJ)

(4)

Задний дифференциал (тип T)

Момент затяжки: Нм (кгс-м, фунт-си-
ла фут)

(2)

Карданный вал (тип 3UJ)

(5)

Втулка

T1: 31 (3,2, 23,1)

(3)

Задний дифференциал (тип VA)



T2: 52 (5,3, 38,3)

DS-00004

DS-5

Общие сведения

СИСТЕМА ВЕДУЩИХ ВАЛОВ

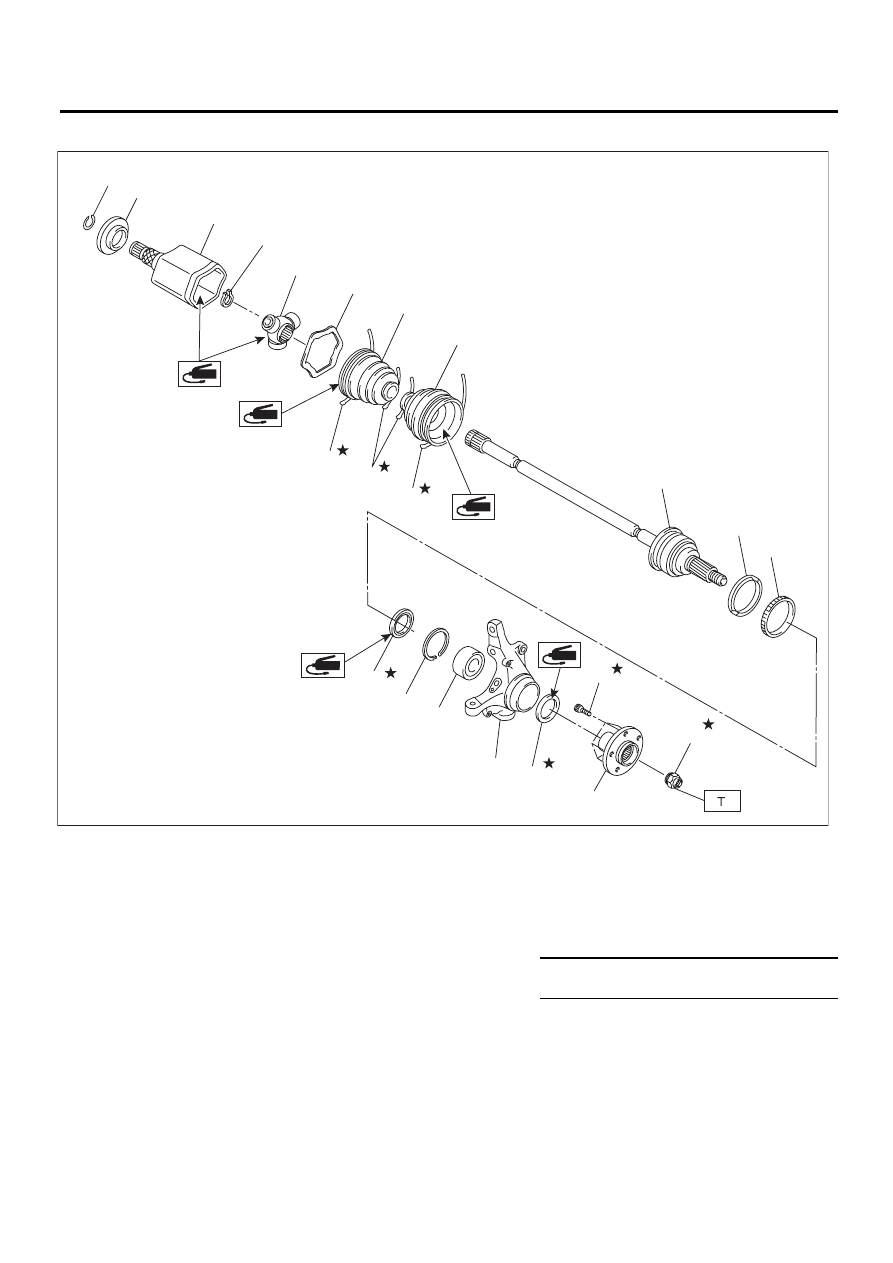

2. ПЕРЕДНЯЯ ПОЛУОСЬ

(1)

Стопорное пружинное кольцо

(9)

Пылезащитный чехол (AC)

(17)

Наружный сальник

(2)

Отражательная пластина (AARi)

(10)

Узел шарнира AC

(18)

Болт ступицы

(3)

Наружное кольцо (AARi)

(11)

Отражательная пластина

(19)

Ступица

(4)

Стопорное кольцо

(12)

Задающее кольцо сигнала
скорости колеса

(20)

Гайка полуоси

(5)

Цапфа

(13)

Внутренний сальник





(6)

Держатель

(14)

Стопорное кольцо

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(7)

Хомут пылезащитного чехла

(15)

Подшипник

T: 220 (22,4, 162)

(8)

Пылезащитный чехол (AARi)

(16)

Поворотный кулак





DS-00393

(3)

(2)

(1)

(17)

(19)

(14)

(13)

(4)

(5)

(20)

(18)

(10)

(16)

(15)

(12)

(11)

(9)

(8)

(7)

(7)

(7)

(6)

DS-6

Общие сведения

СИСТЕМА ВЕДУЩИХ ВАЛОВ

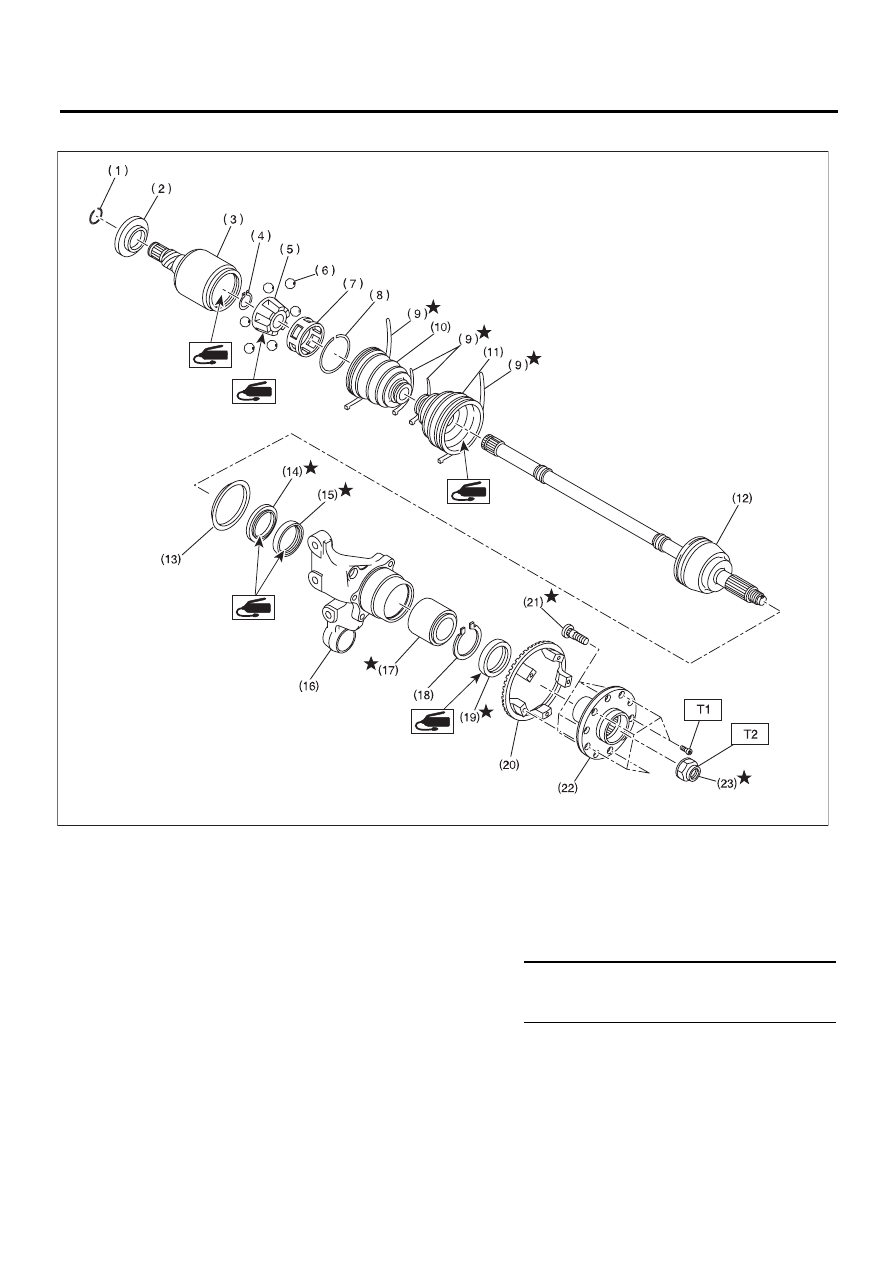

3. ЗАДНЯЯ ПОЛУОСЬ

(1) Стопорное пружинное кольцо

(10) Пылезащитный чехол (DOJ)

(19) Наружный сальник

(2) Отражательная пластина (DOJ)

(11) Пылезащитный чехол (EBJ)

(20) Задающее кольцо сигнала скорости колеса

(3) Внешняя обойма (DOJ)

(12) Узел шарнира BJ

(21) Болт ступицы

(4) Стопорное кольцо

(13) Отражательная пластина

(22) Ступица

(5) Внутренняя обойма

(14) Внутренний сальник 2

(23) Гайка полуоси

(6) Шарик

(15) Внутренний сальник 3



(7) Сепаратор

(16) Основание задней ступицы

Момент затяжки: Нм (кгс-м, фунт-сила фут

(8) Стопорное пружинное кольцо

(17) Подшипник

T1: 13 (1,3, 9,4)

(9) Хомут пылезащитного чехла

(18) Стопорное кольцо

T2: 190 (19,4, 140)

DS-00394
