WT-9

Балансировка колес

СИСТЕМА КОЛЕС И ШИН

4) Установите выбранный грузик в точке, опре-
деленной балансировочным стендом.

ОСТОРОЖНО:
• Обезжирьте поверхность колеса, на кото-
рую приклеивается грузик.
• Чтобы обеспечить полное приклеивание,
нажмите на приклеиваемый грузик с усилием
не менее 25 Н (2,5 кгс, 5,6 фунт-сила-фут) на 5 г
(0,18 унции) массы грузика в течение не менее
2 секунд.
• Общая масса грузиков приклеиваемого
типа не должна превышать 100 г (3,53 ун-
ции).
5) Повторно проверьте балансировку колес на
балансировочном стенде. Проверьте правиль-
ность балансировки колес.
6) Используйте оригинальные балансировоч-
ные грузики SUBARU.

ПРИМЕЧАНИЕ:
• Набивной грузик для алюминиевых дисков
массой 55 г(1,94 унции) не поставляется.
• Набивные балансировочные грузики набив-
ного типа могут использоваться для любых
дисков диаметром 15-18 дюймов.

Нормативный предел: A

Набивной грузик для стальных дисков:

5 — 60 г (0,18 — 2,12 унции) 2,0 мм
(0,079 дюйма)

Набивной грузик для алюминиевых дис-
ков:

5 — 60 г (0,18 — 2,12 унции) 5,0 мм
(0,197 дюйма)

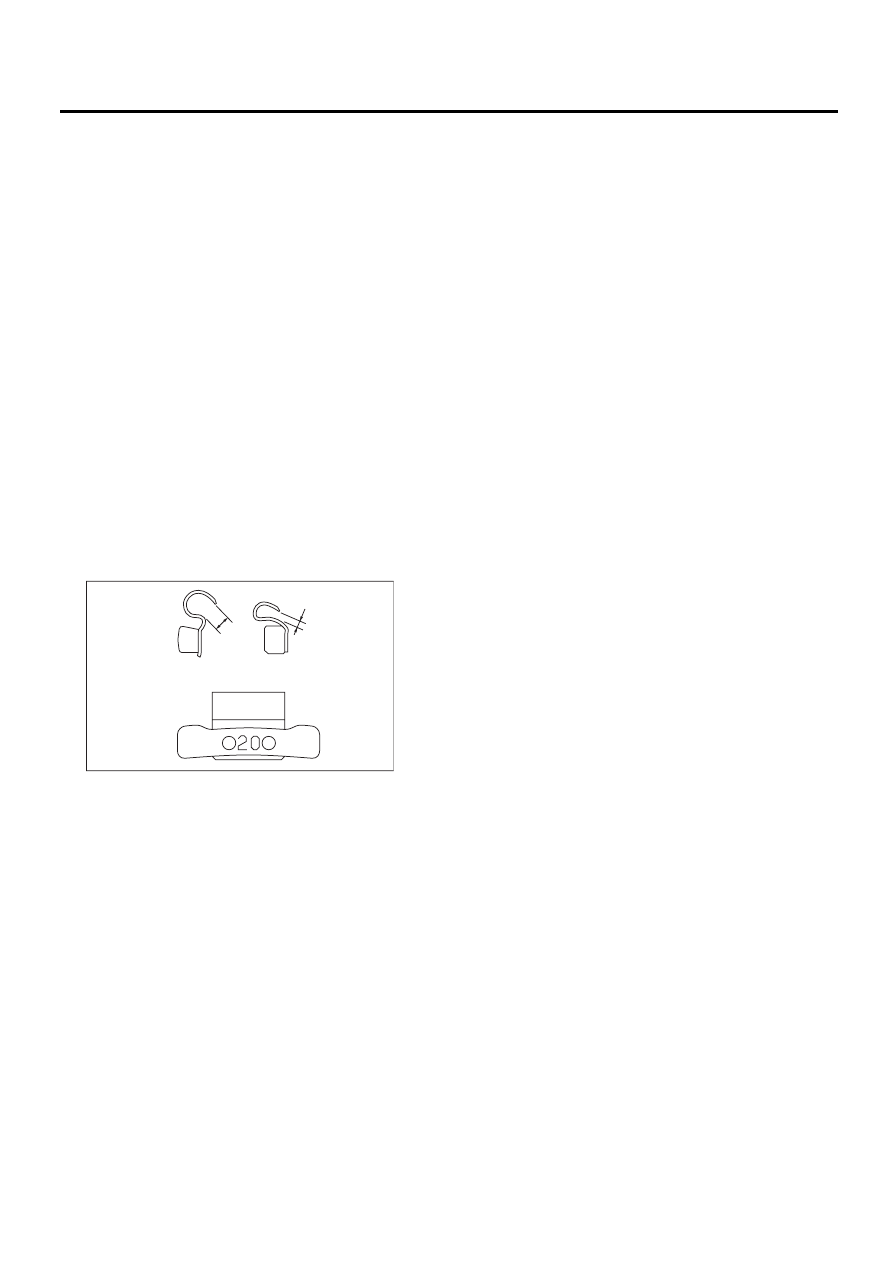

(1) Набивной грузик для алюминиевых дисков

(2) Набивной грузик для стальных дисков

WT-00107

(1)

(2)

A

A

WT-10

Общая таблица диагностики

СИСТЕМА КОЛЕС И ШИН

6. Общая таблица диагностики

A: ПРОВЕРКА

Симптомы

Возможная причина

Способ устранения

Боковой снос машины Неверное давление в шине.

Отрегулируйте давление воздуха в шине.

Чрезмерный износ

Внимательно осмотрите шину, руководствуясь материалами по
ссылке, приведенной по пункту "Чрезмерный износ шин" данной
таблицы, после чего выполните предусмотренные процедуры и
замените шину.

Углы установки передних ко-
лес

Проверьте углы установки передних колес. <См. FS-6, ПРО-
ВЕРКА, Углы установки колес.>

Углы установки задних колес

Проверьте углы установки задних колес. <См. RS-6, ПРОВЕР-
КА, Углы установки колес.>

Передняя стойка

Проверьте переднюю стойку. <См. FS-22, ПРОВЕРКА, Передняя
стойка.>

Задняя стойка

Проверьте заднюю стойку. <См. RS-13, ПРОВЕРКА, Задняя
стойка.>

Передняя полуось

Проверьте переднюю полуось. <См. DS-22, ПРОВЕРКА, Пере-
дняя полуось.>

Задняя полуось

Проверьте заднюю полуось. <См. DS-31, ПРОВЕРКА, Задняя
полуось.>

Чрезмерная верти-
кальная раскачка ав-
томобиля

Неверное давление в шине.

Отрегулируйте давление воздуха в шине.

Чрезмерный износ

Внимательно осмотрите шину, руководствуясь материалами по
ссылке, приведенной по пункту "Чрезмерный износ шин" данной
таблицы, после чего выполните предусмотренные процедуры и
замените шину.

Передний стабилизатор

Проверьте передний стабилизатор. <См. FS-23, ПРОВЕРКА,
Передний стабилизатор.>

Углы установки передних ко-
лес

Проверьте углы установки передних колес. <См. FS-6, ПРО-
ВЕРКА, Углы установки колес.>

Углы установки задних колес

Проверьте углы установки задних колес. <См. RS-6, ПРОВЕР-
КА, Углы установки колес.>

Чрезмерная вибрация
колес

Неверное давление в шине.

Отрегулируйте давление воздуха в шине.

Чрезмерный износ

Внимательно осмотрите шину, руководствуясь материалами по
ссылке, приведенной по пункту "Чрезмерный износ шин" данной
таблицы, после чего выполните предусмотренные процедуры и
замените шину.

Разбалансировка колес.

Проведите балансировку колес. <См. WT-8, РЕГУЛИРОВКА, Ба-
лансировка колес.>

Передняя полуось

Проверьте переднюю полуось. <См. DS-22, ПРОВЕРКА, Пере-
дняя полуось.>

Задняя полуось

Проверьте заднюю полуось. <См. DS-31, ПРОВЕРКА, Задняя
полуось.>

Неравномерный из-
нос шин.

Неверное давление в шине.

Отрегулируйте давление воздуха в шине.

Разбалансировка колес.

Проведите балансировку колес. <См. WT-8, РЕГУЛИРОВКА, Ба-
лансировка колес.>

Углы установки передних ко-
лес

Проверьте углы установки передних колес. <См. FS-6, ПРО-
ВЕРКА, Углы установки колес.>

Углы установки задних колес

Проверьте углы установки задних колес. <См. RS-6, ПРОВЕР-
КА, Углы установки колес.>

DI-2

Общие сведения

ДИФФЕРЕНЦИАЛЫ

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. ЗАДНИЙ ДИФФЕРЕНЦИАЛ

При замене узла заднего дифференциала, выберите подходящий тип из следующей таблицы.

ПРИМЕЧАНИЕ:
Использование заднего дифференциала другого типа приведет к тому, что автомобиль будет вести,
а трансмиссия и шины будут издавать ненормальный шум.

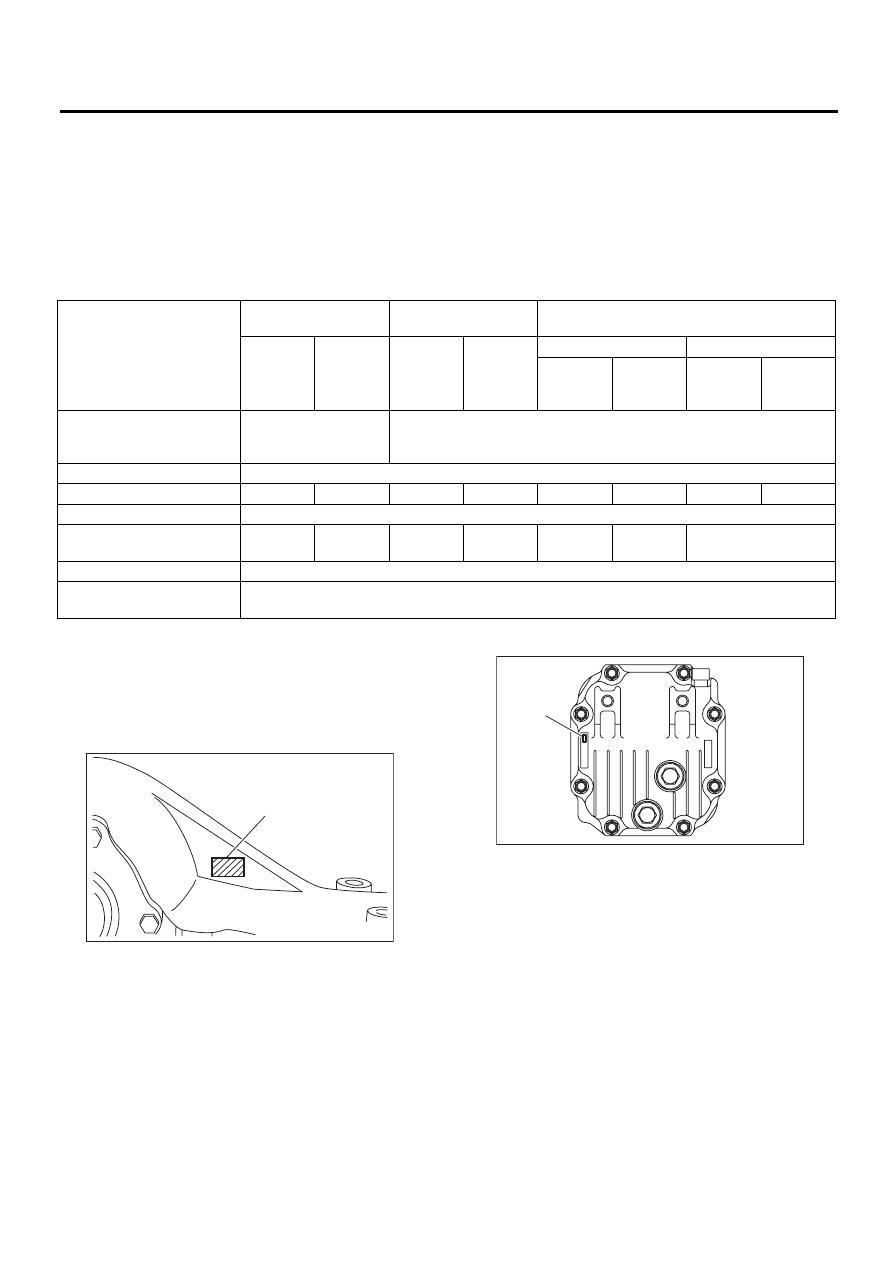

2. ИДЕНТИФИКАЦИЯ

Положение идентификационной метки показа-
но на приведенных ниже рисунках. Более под-
робная информация об идентификации содер-
жится в разделе “ID”.
• Тип  T

• Тип VA

Модель без системы VDC

Модель 2.0 L без тур-

бонаддува

Модель 2.5 L без тур-

бонаддува

2.5 L с турбонаддувом

MT

AT

MT

AT

MT

AT

Модель

для стран

Европы

Другие

модели

Модель

для стран

Европы

Другие

модели

Тип заднего дифференци-
ала

Тип VA с самоблоки-

рующимся диффе-

ренциалом (LSD)

Тип T с самоблокирующимся дифференциалом (LSD)

Тип LSD

Вискомуфта

Идентификация

XR

XS

JP

CF

FF

CF

FF

JP

Тип передачи

Гипоидная передача

Передаточное число
(Число зубьев передачи)

4,111

(37/9)

4,444

(40/9)

4,111

(37/9)

4,444

(40/9)

4,111

(37/9)

4,444

(40/9)

4,1111

(37/9)

Объем масла

0,8 л (0,8 кварты США, 0,7 британской кварты)

Трансмиссионное масло
заднего дифференциала

GL-5

(1) Идентификация

ID-00056

(1)

(1) Идентификация

DI-00396

(1)
