FS-5

Общие сведения

ПЕРЕДНЯЯ ПОДВЕСКА

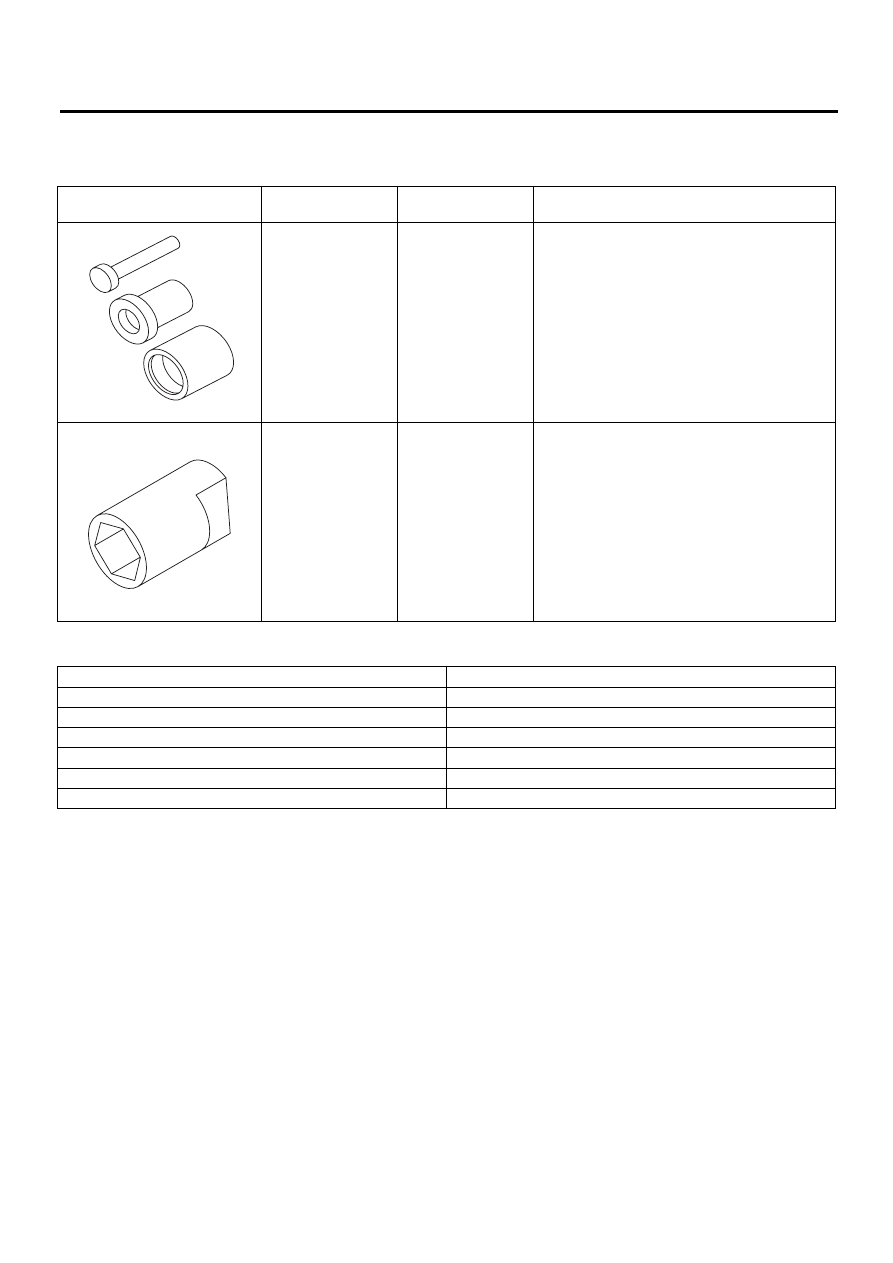

D: ПОДГОТОВКА ИНСТРУМЕНТОВ

1.СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2.ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

927680000

КОМПЛЕКТ ПРИ-
СПОСОБЛЕНИЙ
ДЛЯ СНЯТИЯ И
УСТАНОВКИ

Используется для замены втулки переднего
рычага.

927760000

ГОЛОВКА ОПОРЫ
СТОЙКИ

Используется для разборки/сборки стойки и
опоры амортизатора.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Прибор для измерения углов установки колес

Используется для измерения углов установки колес.

Адаптер прибора для измерения углов установки колес

Используется для измерения углов установки колес.

Стенд для измерения радиуса поворота

Используется для измерения углов установки колес.

Прибор для измерения схождения колес

Используется для измерения схождения колес.

Циферблатный измеритель

Используется для измерения амортизационной стойки.

Устройство для сжатия витой пружины

Используется для разборки и сборки стойки.

ST-927680000

ST-927760000

FS-6

Углы установки колес

ПЕРЕДНЯЯ ПОДВЕСКА

2. Углы установки колес

A: ПРОВЕРКА

Перед проведением измерения угла установки колес проверьте следующие пункты.
Перед измерение угла установки колес, проверьте следующие позиции:
• Давление воздуха в шинах
• Неравномерный износ или разные размеры правых и левых шин
• Биение шины
• Чрезмерный люфт и износ шарового шарнира
• Чрезмерный люфт и износ наконечников рулевых тяг
• Чрезмерный люфт подшипников колес
• Дисбаланс правой и левой колесной базы
• Деформация и чрезмерный люфт тяги рулевого механизма
• Деформация и чрезмерный люфт деталей подвески
Проверьте, отрегулируйте и измерьте углы установки колес в соответствии с процедурами, приве-
денными на диаграмме.

Высота колесной арки (передние и задние колеса)

<См. FS-7, ВЫСОТА КОЛЕСНОЙ АРКИ, ПРОВЕРКА, Углы установки колес.>

Развал (передние и задние колеса)

<См. FS-8, РАЗВАЛ, ПРОВЕРКА, Углы установки колес.>

Угол продольного наклона (передние колеса)

<См. FS-10, УГОЛ ПРОДОЛЬНОГО НАКЛОНА, ПРОВЕРКА, Углы установки колес.>

Угол поворота управляемых колес

<См. FS-10, УГОЛ ПОВОРОТА УПРАВЛЯЕМЫХ КОЛЕС, ПРОВЕРКА, Углы установки колес.>

Схождение передних колес

<См. FS-10, СХОЖДЕНИЕ ПЕРЕДНИХ КОЛЕС, ПРОВЕРКА, Углы установки колес.>

Схождение задних колес

<См. FS-11, СХОЖДЕНИЕ ЗАДНИХ КОЛЕС, ПРОВЕРКА, Углы установки колес.>

Угол привода

<См. FS-13, УГОЛ ПРИВОДА, ПРОВЕРКА, Углы установки колес.>

FS-7

Углы установки колес

ПЕРЕДНЯЯ ПОДВЕСКА

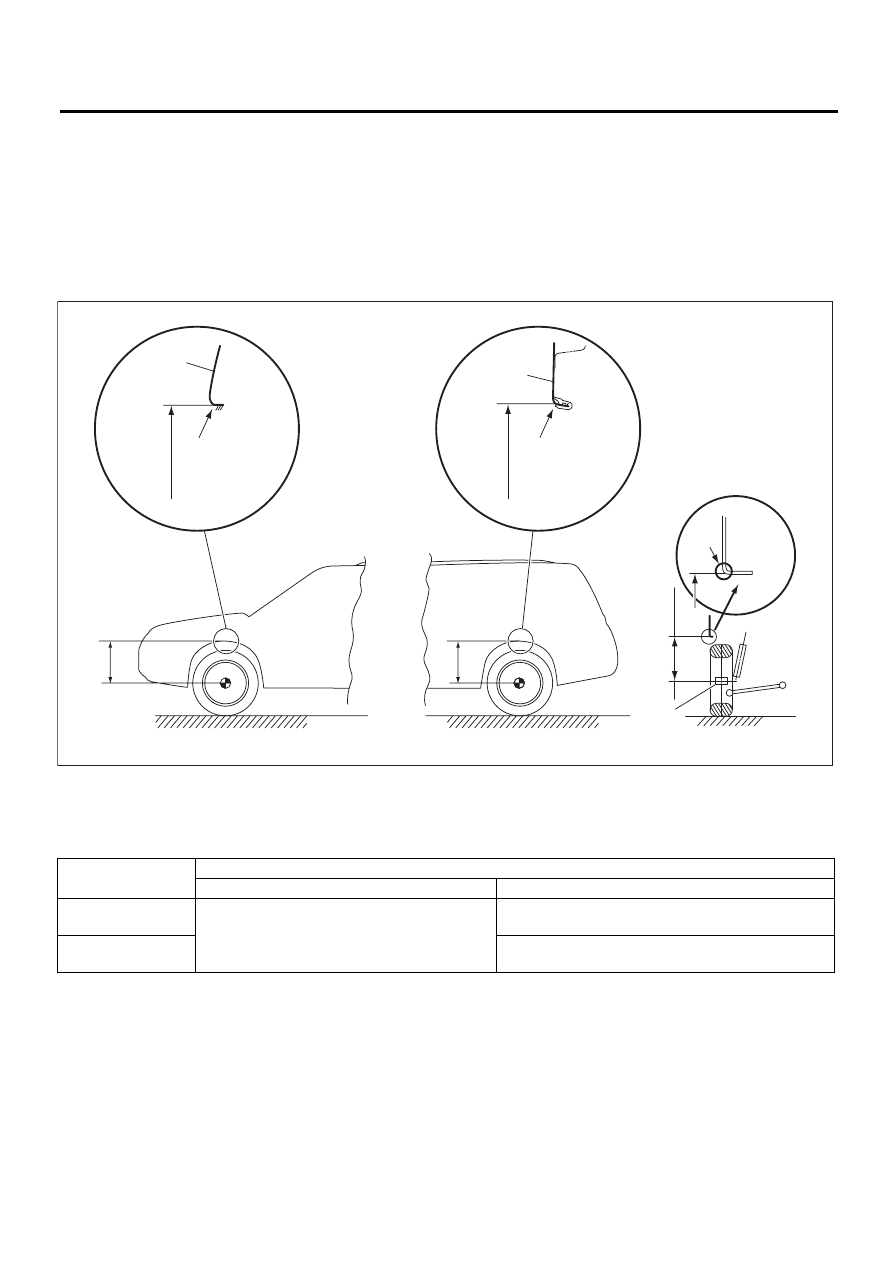

1. ВЫСОТА КОЛЕСНОЙ АРКИ

1) Установите автомобиль на ровной площадке.
2) Разгрузите автомобиль до снаряженной массы. (Разгрузите багажник, положите в него запасное
колесо, домкрат и инструменты для эксплуатационного ремонта, наполните топливный бак).
3) Установите руль в положение прямолинейного движения и стабилизируйте подвеску, двигая ав-
томобиль по прямой линии на расстояние не менее 5 м (16 футов).
4) Свесьте нить с колесной арки (точка “A” на приведенном ниже рисунке) и закрепите ее прямо над
центром колеса.
5) Измерьте расстояние между точкой “A” и центром колеса.

(1)

Высота колесной арки

(4)

Высота арки переднего колеса

(7)

Точка измерения

(2)

Переднее крыло

(5)

Высота арки заднего колеса

(8)

Наконечник оси

(3)

Задняя четверть

(6)

Линия сгиба фланца





Модель

Высота колесной арки, соответствующая техническим характеристикам.

Передние колеса

Задние колеса

Модели без турбо-

наддува двигателя

437

+12

/

–24

 мм (17,20

+0,47

/

–0,94

 дюйма)

440

+12

/

–24

 мм (17,32

+0,47

/

–0,94

 дюйма)

Модель с турбонад-

дувом двигателя

435

+12

/

–24

 мм (17,13

+0,47

/

–0,94

 дюйма)

FS-00012

(1)

(4)

(5)

(6)

(7)

(2)

(3)

A

A

(1)

(1)

(8)

A

FS-8

Углы установки колес

ПЕРЕДНЯЯ ПОДВЕСКА

2. РАЗВАЛ

ПРОВЕРКА

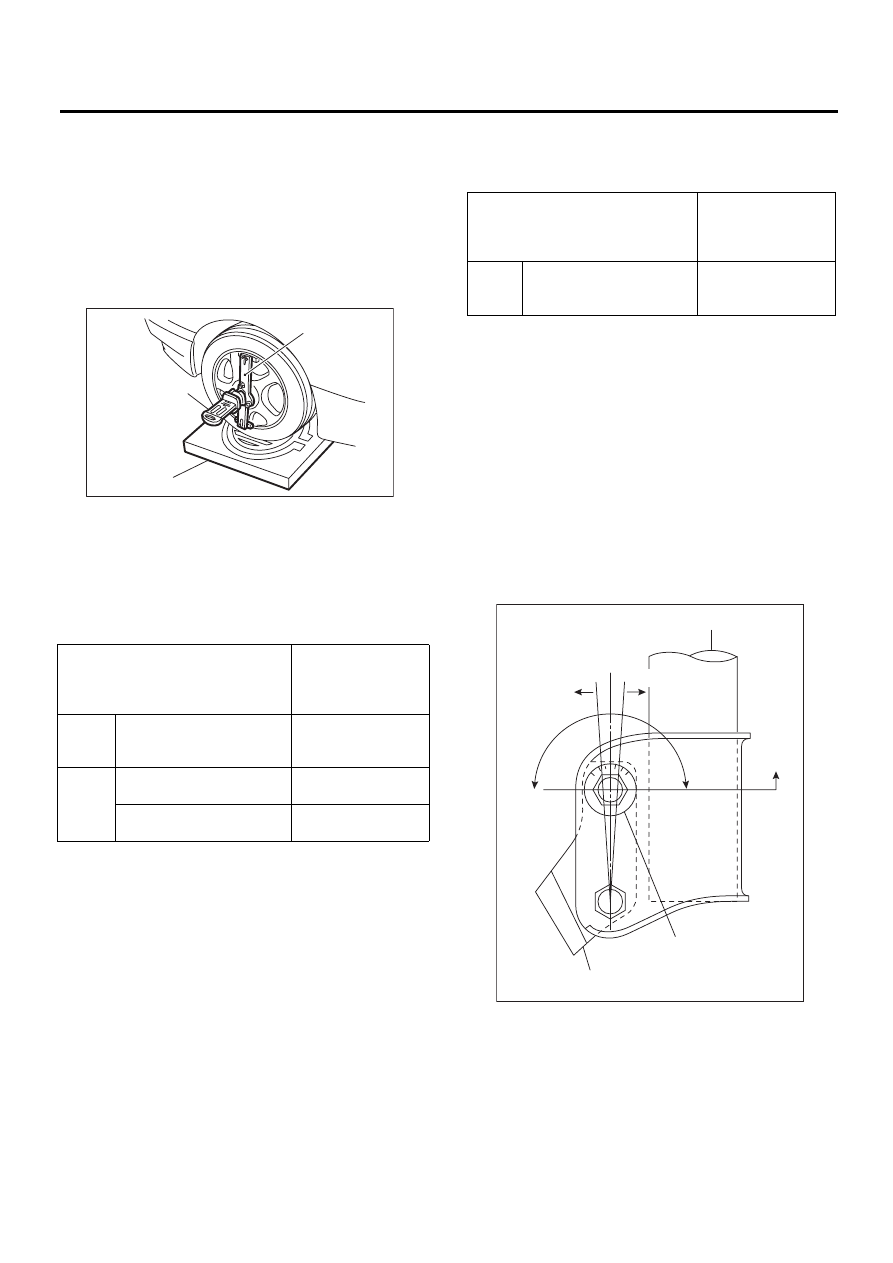

1) Установите переднее колесо на стенд для
измерения радиуса поворота. Убедитесь в том,
что контактные поверхности передних и за-
дних колес находятся на одной высоте.
2) Установите адаптер в центр колеса, а затем
установите прибор для измерения углов уста-
новки колес.

3) В соответствии с инструкцией по эксплуата-
ции прибора для измерения углов установки
колес, измерьте угол развала.

РЕГУЛИРОВКА РАЗВАЛА ПЕРЕДНИХ КОЛЕС

1) Отрегулируйте развал в соответствии с при-
веденными ниже значениями.

2) Ослабьте две самоконтрящиеся гайки, рас-
положенные в передней нижней части стойки.

ПРИМЕЧАНИЕ:
При необходимости ослабить или затянуть ре-
гулировочный болт удерживайте его головку
гаечным ключом и поворачивайте самоконтря-
щуюся гайку.
3) Поворачивая болт регулировки развала, до-
бейтесь соответствия значения развала техни-
ческим характеристикам.

ПРИМЕЧАНИЕ:
Изменение положения регулировочного болта
на одно деление изменяет развал примерно на
0° 10

′.

(1) Прибор для измерения углов установки колес

(2) Стенд для измерения радиуса поворота

(3) Адаптер

Модель

Развал

(Разница между

правым и левым ко-
лесом: не более  45

′)

Пере-
дние
колеса

Модели без турбонаддува
двигателя, модели с тур-
бонаддувом двигателя

–0°25

′±0°45′

Задние
колеса

Модели без турбонаддува
двигателя

–0°50

′±0°45′

Модели с турбоннадувом
двигателя

–0°55

′±0°45′

FS-00213

(1)

(2)

(3)

Модель

Угол развала колес

Разница между пра-

вым и левым коле-
сом: не более:  45

′)

Пере-
дние
колеса

Модели без турбонаддува
двигателя, модели с тур-
бонаддувом двигателя

–0°25

′±0°30′

(1) Стойка
(2) Регулировочный болт
(3) Поворотный кулак
(4) Наружная сторона
(5) Внутренняя сторона
(6) Развал увеличивается.
(7) Развал уменьшается.

(1)

(4)

(6)

(7)

(2)

(3)

FS-00008

(5)
