Subaru Forester (2008 год). Руководство - часть 504





CL-7

Общие сведения

СИСТЕМА СЦЕПЛЕНИЯ

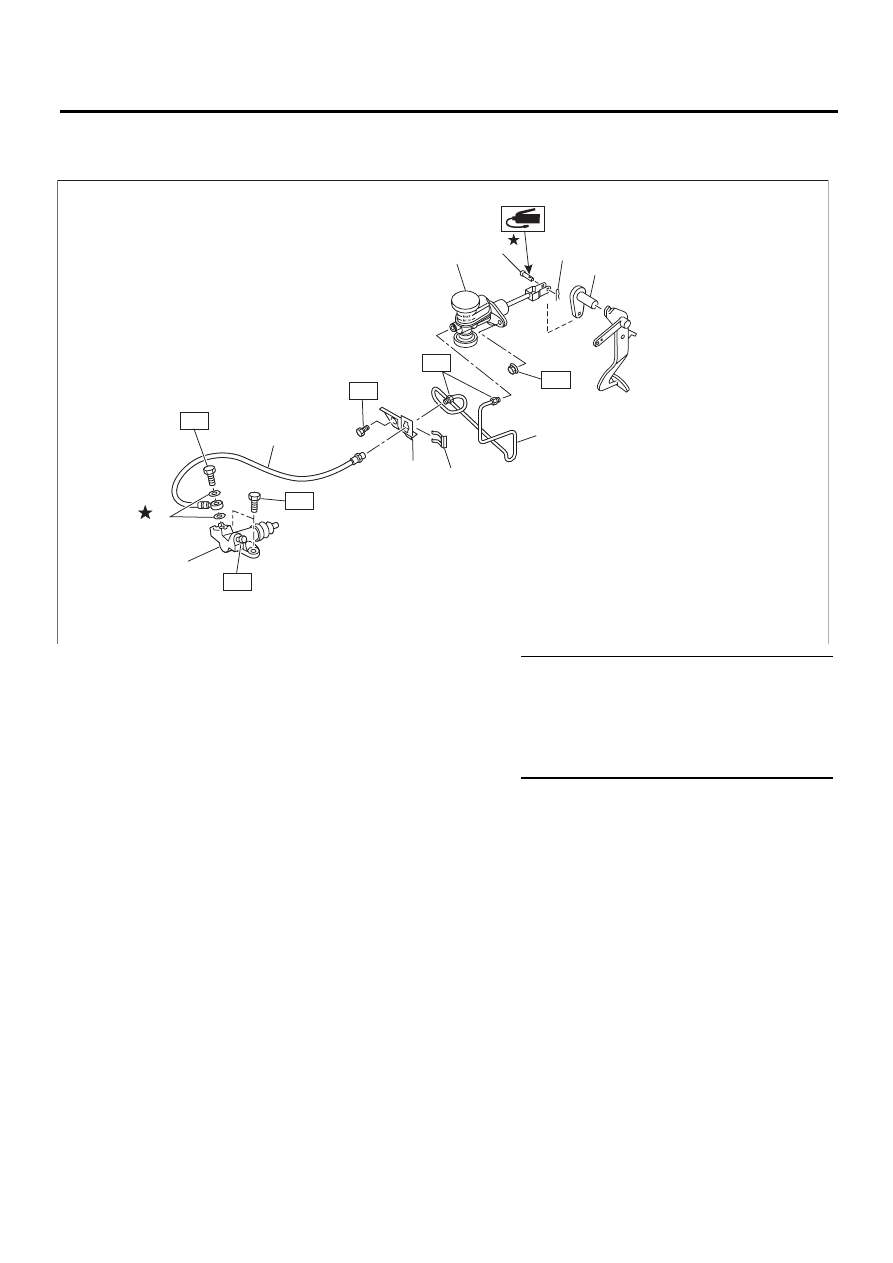

3. ТРУБКА И ШЛАНГ СЦЕПЛЕНИЯ (МОДЕЛЬ С ТУРБОНАДДУВОМ)

Модель с левосторонним управлением

(1)

Рабочий цилиндр

(7)

Узел главного цилиндра

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Шайба

(8)

Штифт с отверстием под шплинт

T1: 7,8 (0,8, 5,8)

(3)

Шланг сцепления

(9)

Стопорный штифт

T2: 15 (1,5, 11,1)

(4)

Кронштейн

(10)

Рычаг

T3: 18 (1,8, 13,3)

(5)

Зажим



T4: 25 (2,5, 18,4)

(6)

Трубка сцепления



T5: 37 (3,8, 27,3)

CL-00411

(8)

(7)

(9)

(10)

(6)

(5)

(4)

T2

T4

T3

(1)

T5

T1

T3

(2)

(3)

CL-8

Общие сведения

СИСТЕМА СЦЕПЛЕНИЯ

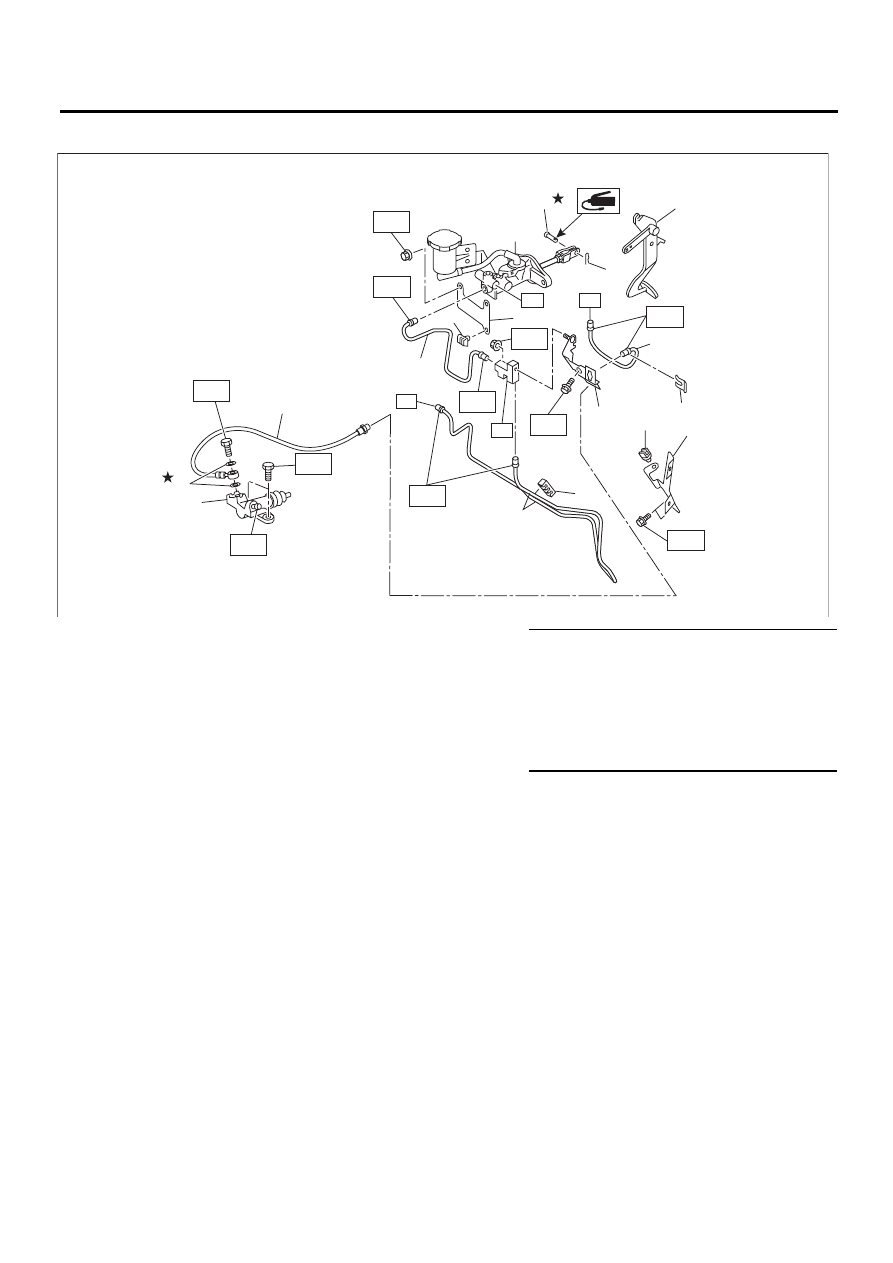

Модель с правосторонним управлением

(1) Рабочий цилиндр

(8)

Стопорный штифт

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2) Шайба

(9)

Педаль

T1: 7,5 (0,8, 5,5)

(3) Шланг сцепления

(10)

Хомут

T2: 7,8 (0,8, 5,8)

(4) Кронштейн

(11)

Трубка сцепления

T3: 15 (1,5, 11,1)

(5) Зажим

(12)

Кронштейн

T4: 18 (1,8, 13,3)

(6) Узел главного цилиндра



T5: 25 (2,5, 18,4)

(7) Штифт с отверстием под шплинт

T6: 37 (3,8, 27,3)

CL-00497

(1)

(3)

(8)

(9)

(7)

(6)

(4)

(12)

(11)

(5)

(10)

(10)

(12)

(10)

(11)

(11)

A

A

B

B

T4

T3

T3

T3

T3

T5

T6

T5

T1

(2)

T4

T2

CL-9

Общие сведения

СИСТЕМА СЦЕПЛЕНИЯ

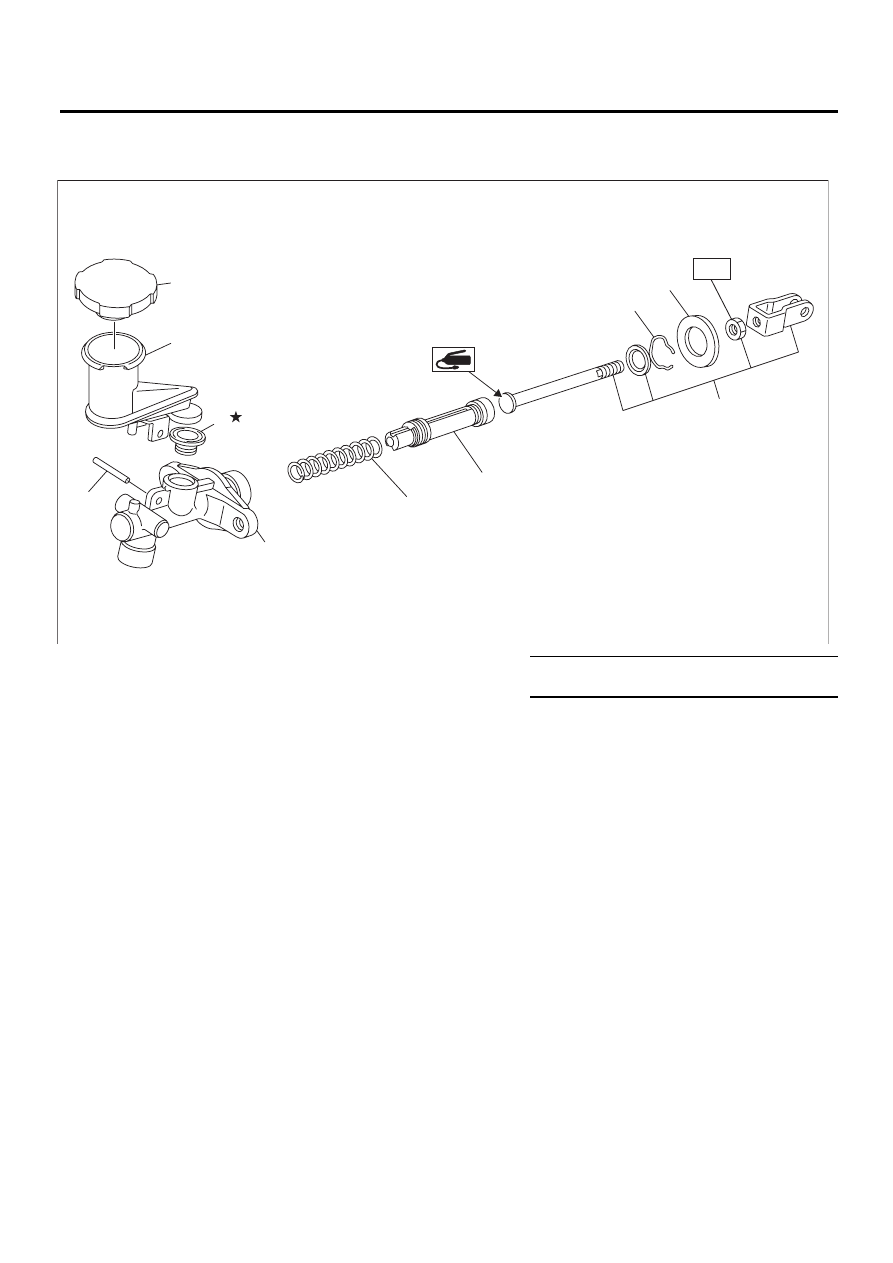

4. ГЛАВНЫЙ ЦИЛИНДР

Модель без турбонаддува

(1) Крышка расширительного бачка

(6)

Возвратная пружина

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2) Расширительный бачок

(7)

Поршень

T: 10 (1,0, 7,4)

(3) Сальник

(8)

Нажимной шток





(4) Прямой штифт

(9)

Стопорное кольцо поршня





(5) Главный цилиндр

(10) Седло





(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

T

CL-00510

CL-10

Общие сведения

СИСТЕМА СЦЕПЛЕНИЯ

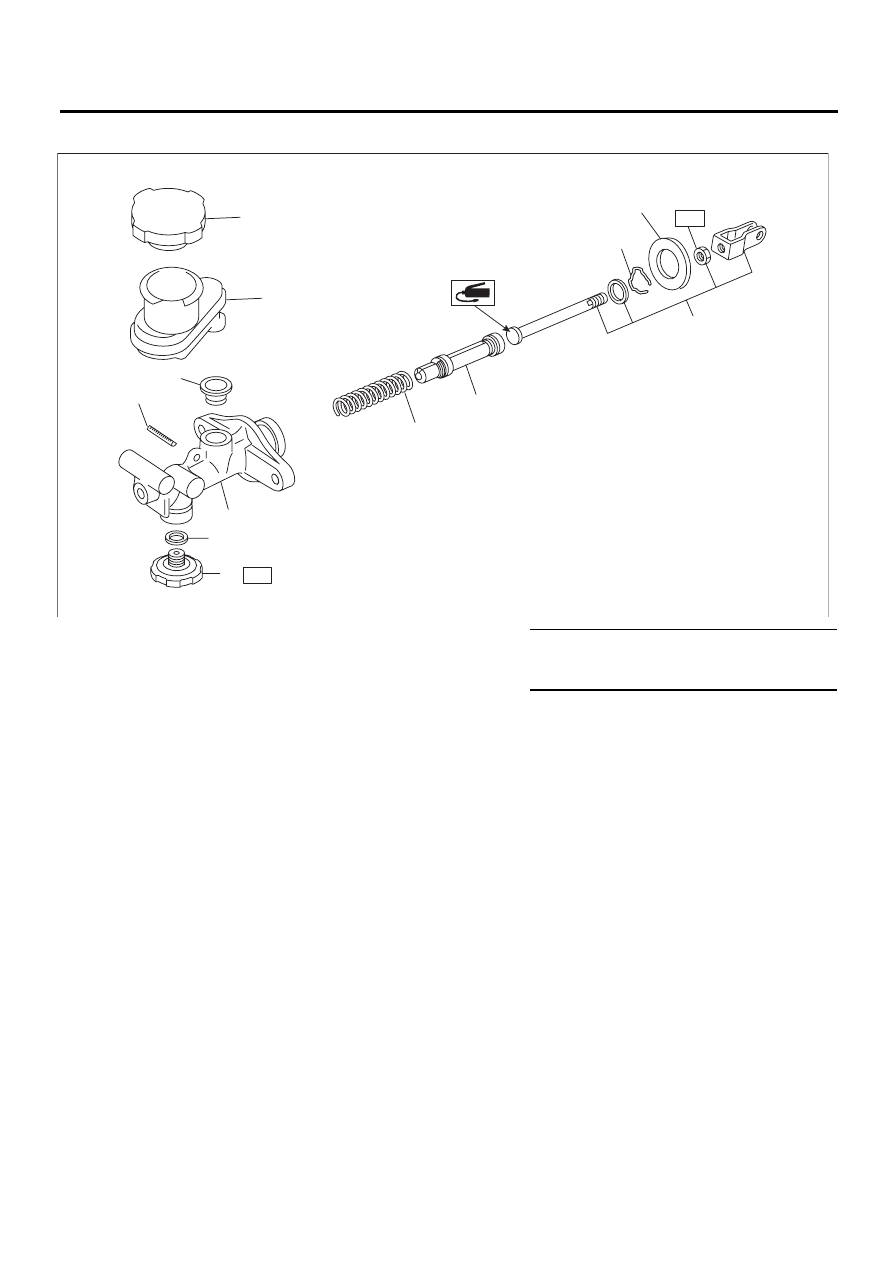

Модель с турбонаддувом с левосторонним управлением

(1) Крышка расширительного бачка

(7)

Прокладка

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2) Расширительный бачок

(8)

Возвратная пружина

T1: 10 (1,0, 7,4)

(3) Сальник

(9)

Поршень

T2: 46,6 (4,8, 34,4)

(4) Прямой штифт

(10) Нажимной шток





(5) Главный цилиндр

(11) Стопорное кольцо поршня





(6) Демпфер сцепления

(12) Седло





(3)

(1)

(4)

(5)

T1

(8)

(9)

(11)

(10)

(2)

(7)

(6)

T2

(12)

CL-00518
