4AT(diag)-33

Список кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

12.Список кодов диагностики неисправностей (КДН)

A: СПИСОК

КДН

Содержание

Содержание диагностики

Ссылка

P0705

Цепь датчика диапа-
зона трансмиссии
(Входной сигнал
PRNDL)

Неисправен выключатель бло-
киратора, разрыв цепи или ко-
роткое замыкание

<См. 4AT(diag)-35, КДН P0705 ЦЕПЬ ДАТЧИКА ДИА-
ПАЗОНА ТРАНСМИССИИ (ВХОД PRNDL), Процедура
диагностики с использованием кодов диагностики не-
исправностей (КДН).>

P0712

Низкий сигнал на вхо-
де цепи датчика тем-
пературы ATF

Неисправность датчика темпе-
ратуры ATF или разрыв входной
цепи сигнала.

<См. 4AT(diag)-38, КДН P0712 НИЗКИЙ ВХОДНОЙ
СИГНАЛ В ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ ЖИД-
КОСТИ ТРАНСМИССИИ, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей
(КДН).>

P0713

Высокий сигнал на
входе цепи датчика
температуры ATF

Неисправность датчика темпе-
ратуры ATF или короткое замы-
кание во входной цепи сигнала.

<См. 4AT(diag)-41, КДН P0713 ВЫСОКИЙ УРОВЕНЬ
СИГНАЛА ВХОДНОЙ ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ
ATF, Процедура диагностики с использованием кодов
диагностики неисправностей (КДН).>

P0715

Входной сигнал/Цепь
датчика скорости вра-
щения турбины

Неисправность датчика скоро-
сти вращения турбины гидро-
трансформатора, разрыв или ко-
роткое замыкание во входной
цепи сигнала.

<См. 4AT(diag)-43, КДН P0715 ВХОДНОЙ СИГНАЛ/
ЦЕПЬ ДАТЧИКА СКОРОСТИ ВРАЩЕНИЯ ТУРБИНЫ,
Процедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

P0719

Низкий сигнал в цепи
датчика нажатия пе-
дали тормоза

Неисправность датчика нажатия
педали тормоза, разрыв цепи
входного сигнала

<См. 4AT(diag)-45, КДН P0719 НИЗКИЙ УРОВЕНЬ В
ЦЕПИ ДАТЧИКА НАЖАТИЯ ПЕДАЛИ ТОРМОЗА, Про-
цедура диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

P0720

Цепь выходного сиг-
нала датчика скоро-
сти

Неисправность переднего дат-
чика скорости автомобиля, раз-
рыв или короткое замыкание во
входной цепи сигнала.

<См. 4AT(diag)-47, КДН P0720 ЦЕПЬ ВЫХОДНОГО
СИГНАЛА ДАТЧИКА СКОРОСТИ, Процедура диагнос-
тики с использованием кодов диагностики неисправ-
ностей (КДН).>

P0724

Высокий сигнал в це-
пи датчика нажатия
педали тормоза

Неисправность датчика нажатия
педали тормоза, короткое замы-
кание в цепи входного сигнала

<См. 4AT(diag)-49, КДН P0724 ВЫСОКИЙ УРОВЕНЬ В
ЦЕПИ ДАТЧИКА НАЖАТИЯ ПЕДАЛИ ТОРМОЗА, Про-
цедура диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

P0725

Входная цепь скоро-
сти вращения двига-
теля

Разрыв или короткое замыкание
в цепи выходного сигнала оборо-
тов двигателя

<См. 4AT(diag)-51, КДН P0725 ЦЕПЬ ВХОДНОГО СИГ-
НАЛА ДАТЧИКА СКОРОСТИ ВРАЩЕНИЯ ДВИГАТЕ-
ЛЯ, Процедура диагностики с использованием кодов
диагностики неисправностей (КДН).>

P0731

Неверное передаточ-
ное число 1 передачи

Неисправность датчика автомо-
биля, датчика скорости враще-
ния турбины гидротрансформа-
тора или управляющего клапана

<См. 4AT(diag)-52, КДН P0731 НЕПРАВИЛЬНОЕ ПЕ-
РЕДАТОЧНОЕ ЧИСЛО 1-ОЙ ПЕРЕДАЧИ, Процедура
диагностики с использованием кодов диагностики не-
исправностей (КДН).>

P0732

Неверное передаточ-
ное число 2 передачи

Неисправность датчика автомо-
биля, датчика скорости враще-
ния турбины гидротрансформа-
тора или управляющего клапана

<См. 4AT(diag)-52, КДН P0732 НЕПРАВИЛЬНОЕ ПЕ-
РЕДАТОЧНОЕ ЧИСЛО 2-ОЙ ПЕРЕДАЧИ, Процедура
диагностики с использованием кодов диагностики не-
исправностей (КДН).>

P0733

Неверное передаточ-
ное число 3 передачи

Неисправность датчика автомо-
биля, датчика скорости враще-
ния турбины гидротрансформа-
тора или управляющего клапана

<См. 4AT(diag)-52, КДН P0733 НЕПРАВИЛЬНОЕ ПЕ-
РЕДАТОЧНОЕ ЧИСЛО 3-ЕЙ ПЕРЕДАЧИ, Процедура
диагностики с использованием кодов диагностики не-
исправностей (КДН).>

P0734

Неверное передаточ-
ное число 4 передачи

Неисправность датчика автомо-
биля, датчика скорости враще-
ния турбины гидротрансформа-
тора или управляющего клапана

<См. 4AT(diag)-53, КДН P0734 НЕПРАВИЛЬНОЕ ПЕ-
РЕДАТОЧНОЕ ЧИСЛО 4-ОЙ ПЕРЕДАЧИ, Процедура
диагностики с использованием кодов диагностики не-
исправностей (КДН).>

P0736

Неверное передаточ-
ное число заднего хо-
да

Неисправность датчика автомо-
биля, датчика скорости враще-
ния турбины гидротрансформа-
тора или управляющего клапана

<См. 4AT(diag)-53, КДН P0736 НЕПРАВИЛЬНОЕ ПЕ-
РЕДАТОЧНОЕ ЧИСЛО ПЕРЕДАЧИ ЗАДНЕГО ХОДА,
Процедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

4AT(diag)-34

Список кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

P0741

Неисправность цепи
муфты гидротранс-
форматора или зали-
пание муфты

Неисправность муфты блоки-
ровки или залипание клапана.

<См. 4AT(diag)-54, КДН P0741 ХАРАКТЕРИСТИКИ ЦЕ-
ПИ МУФТЫ ГИДРОТРАНСФОРМАТОРА ИЛИ ЗАЕДА-
НИЕ МУФТЫ, Процедура диагностики с использовани-
ем кодов диагностики неисправностей (КДН).>

P0743

Электрическая цепь
муфты гидротранс-
форматора

Неисправность электромагнит-
ного клапана блокировки или
разрыв/короткое замыкание в
цепи выходного сигнала.

<См. 4AT(diag)-55, КДН P0743 ЭЛЕКТРИЧЕСКАЯ
ЦЕПЬ МУФТЫ ГИДРОТРАНСФОРМАТОРА, Процеду-
ра диагностики с использованием кодов диагностики
неисправностей (КДН).>

P0748

Электрическая цепь
электромагнитного
клапана управления
давлением “А”

Неисправность электромагнит-
ного клапана-регулятора давле-
ния в магистрали или разрыв/ко-
роткое замыкание в цепи выход-
ного сигнала.

<См. 4AT(diag)-58, КДН P0748 ЭЛЕКТРИЧЕСКАЯ
ЦЕПЬ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА УПРАВЛЕ-
НИЯ ДАВЛЕНИЕМ “A”, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей
(КДН).>

P0753

Электрическая цепь
электромагнитного
клапана переключе-
ния передач “А”

Неисправность электромагнит-
ного клапана низших передач
или разрыв/короткое замыкание
в цепи выходного сигнала.

<См. 4AT(diag)-60, КДН P0753 ЭЛЕКТРИЧЕСКАЯ
ЦЕПЬ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА ПЕРЕКЛЮ-
ЧЕНИЯ ПЕРЕДАЧ “A”, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей
(КДН).>

P0758

Электрическая цепь
электромагнитного
клапана переключе-
ния передач “В”

Неисправность электромагнит-
ного клапана тормоза 2-4 пере-
дач или разрыв/короткое замы-
кание в цепи выходного сигнала

<См. 4AT(diag)-63, КДН P0758 ЭЛЕКТРИЧЕСКАЯ
ЦЕПЬ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА ПЕРЕКЛЮ-
ЧЕНИЯ ПЕРЕДАЧ “B”, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей
(КДН).>

P0763

Электрическая цепь
электромагнитного
клапана переключе-
ния передач “С”

Неисправность электромагнит-
ного клапана высших передач
или разрыв/короткое замыкание
в цепи выходного сигнала.

<См. 4AT(diag)-66, КДН P0763 ЭЛЕКТРИЧЕСКАЯ
ЦЕПЬ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА ПЕРЕКЛЮ-
ЧЕНИЯ ПЕРЕДАЧ “С”, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей
(КДН).>

P0768

Электрическая цепь
электромагнитного
клапана переключе-
ния передач “D”

Неисправность электромагнит-
ного клапана муфты низших пе-
редач и заднего хода или раз-
рыв/короткое замыкание в цепи
выходного сигнала.

<См. 4AT(diag)-69, КДН P0768 ЭЛЕКТРИЧЕСКАЯ
ЦЕПЬ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА ПЕРЕКЛЮ-
ЧЕНИЯ ПЕРЕДАЧ “D”, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей
(КДН).>

P0801

Цепь управления за-
претом заднего хода

Неисправность электромагнит-
ного клапана блокировки N-R
или разрыв/короткое замыкание
в цепи выходного сигнала

<См. 4AT(diag)-72, КДН P0801 ЦЕПЬ УПРАВЛЕНИЯ
ЗАПРЕТОМ ЗАДНЕГО ХОДА, Процедура диагностики
с использованием кодов диагностики неисправностей
(КДН).>

P1706

Неисправность в цепи
датчика скорости ав-
томобиля AT (Заднее
колесо)

Неисправность заднего датчика
скорости автомобиля или раз-
рыв/короткое замыкание в цепи
выходного сигнала.

<См. 4AT(diag)-74, КДН P1706 НЕИСПРАВНОСТЬ ЦЕ-
ПИ ДАТЧИКА СКОРОСТИ АВТОМОБИЛЯ АТ (ЗАДНЕЕ
КОЛЕСО), Процедура диагностики с использованием
кодов диагностики неисправностей (КДН).>

P1707

Неисправность цепи
электромагнитного
клапана полного при-
вода AT

Электромагнитный клапан муф-
ты передачи неисправен или
разрыв/короткое замыкание в
цепи выходного сигнала.

<См. 4AT(diag)-76, КДН P1707 НЕИСПРАВНОСТЬ ЦЕ-
ПИ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА ПОЛНОГО
ПРИВОДА AT, Процедура диагностики с использова-
нием кодов диагностики неисправностей (КДН).>

P1718

Цепь канала передачи
данных протокола
CAN

Разрыв/короткое замыкание в
цепи канала передачи данных
протокола AT.

<См. 4AT(diag)-79, КДН P1718 ЦЕПЬ ЛИНИИ СВЯЗИ
CAN, Процедура диагностики с использованием кодов
диагностики неисправностей (КДН).>

P1817

Цепь переключателя
режима SPORT

Неисправность выключателя ре-
жима SPORT или разрыв/корот-
кое замыкание в цепи входного
сигнала.

<См. 4AT(diag)-82, КДН P1817 ЦЕПЬ ПЕРЕКЛЮЧАТЕ-
ЛЯ РЕЖИМА SPORT, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей
(КДН).>

КДН

Содержание

Содержание диагностики

Ссылка

4AT(diag)-35

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

13.Процедура диагностики с использованием кодов

диагностики неисправностей (КДН)

A: КДН P0705 ЦЕПЬ ДАТЧИКА ДИАПАЗОНА ТРАНСМИССИИ

(ВХОД PRNDL)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Неисправность выключателя блокиратора.
• На входе два или более сигналов диапазона.
• На входе отсутствует сигнал диапазона “D” при переключении из диапазона “N” в диапазон “3”.
ПРИЗНАК НЕИСПРАВНОСТИ:
• Неправильные характеристики переключения.
• При переводе рычага селектора в диапазон “3” не возникает торможение двигателем.
• При переводе рычага селектора в диапазон “2” не возникает торможение двигателем.
• При переводе рычага селектора в диапазон “1” не возникает торможение двигателем.

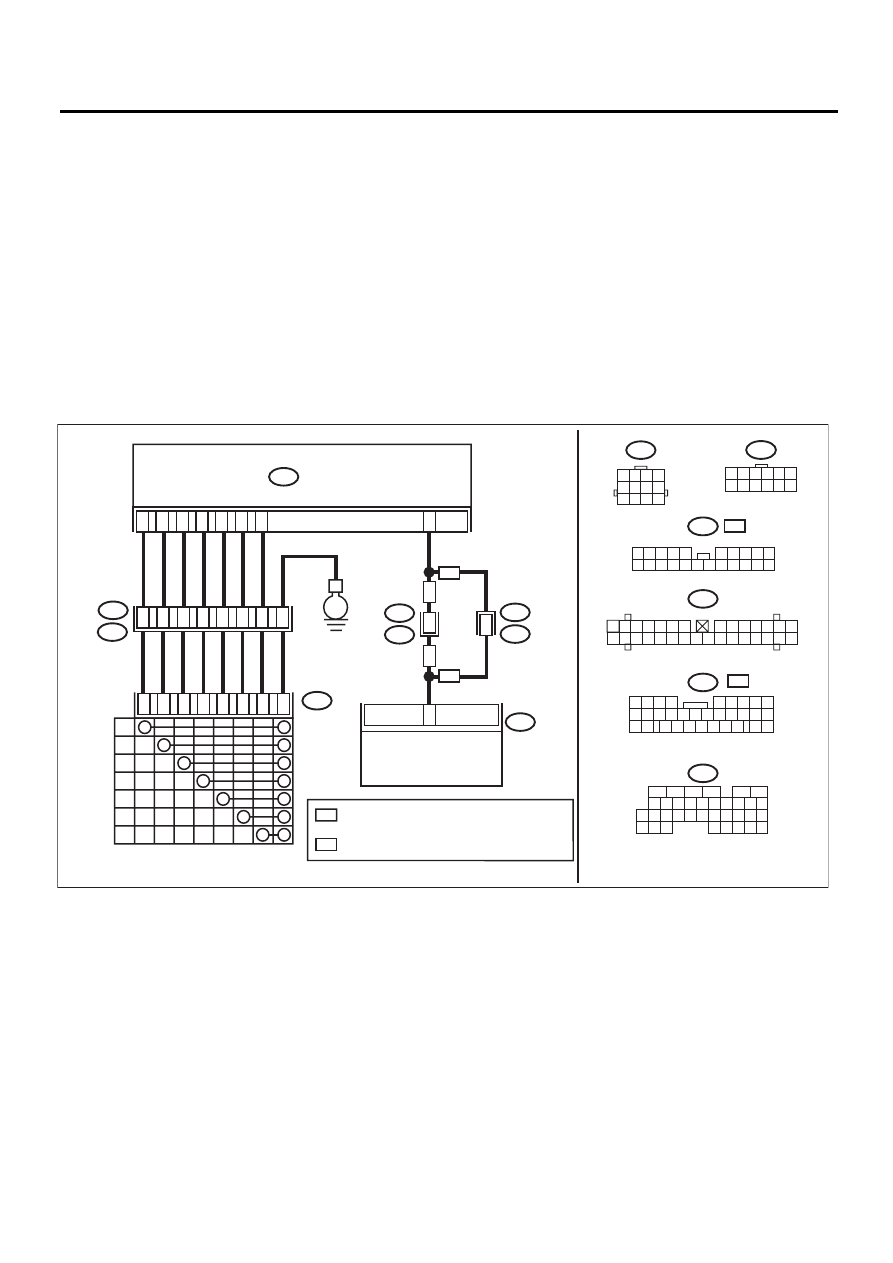

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AT-04534

14

13

11

10

8

7

19

22

3

2

1

8

7

6

5

4

9

8

10

3

11

4

6

5

E

i10

B12

T3

T7

TCM

B55

14

P

R

N

D

3

2

1

B55

i10

B12

1 2 3 4
5 6 7 8
9 10 11 12

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

1

3

4

2

18

25

B38

T7

1 2 3 4 5 6
7 8 9 10 11 12

7

i2

B37

i3

B38

1

i2

RHD

:

LHD

:

1 2 3 4 5

6 7 8 9 10

1

2

0

2

9

1

2

1

1

1

13 14 15 16 17 18

22

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ



: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ



LHD

RHD

КОМБИНАЦИЯ ПРИБОРОВ

ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРАТОРА

LHD

RHD

LHD

RHD

4AT(diag)-36

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ TCM И ПЕ-
РЕКЛЮЧАТЕЛЕМ БЛОКИРАТОРА.
1) Переведите замок зажигания в положение OFF.
2) Отсоедините разъемы от TCM, переключателя
блокиратора и комбинации приборов.
3) Переключитесь в каждый диапазон и измерьте со-
ответствующее сопротивление в жгуте проводов
между разъемом TCM и массой шасси.

Разъемы и клеммы

Диапазон P

(B55) № 14 — Масса кузова:

Диапазон R

(B55) № 13 — Масса кузова:

Диапазон N

(B55) № 11 — Масса кузова:

Диапазон D

(B55) № 10 — Масса кузова:

Диапазон 3-ей передачи

(B55) № 8 — Масса кузова:

Диапазон 2-ой передачи

(B55) № 7 — Масса кузова:

Диапазон 1-ой передачи

(B55) № 9 — Масса кузова:

Сопротивление состав-
ляет 1 МОм или более?

Устраните раз-
рыв цепи для
каждого диапа-
зона.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ TCM И ПЕ-
РЕКЛЮЧАТЕЛЕМ БЛОКИРАТОРА.
1) Переведите замок зажигания в положение OFF.
2) Отсоедините разъем от TCM и выключателя бло-
киратора
3) Переключитесь в каждый диапазон и измерьте со-
ответствующее сопротивление в жгуте проводов
между TCM и разъемом выключателя блокиратора

Разъемы и клеммы

Диапазон P

(B55) № 14 — (T7) № 9:

Диапазон R

(B55) № 13 — (T7) № 8:

Диапазон N

(B55) № 11 — (T7) № 10:

Диапазон D

(B55) № 10 — (T7) № 3:

Диапазон 3-ей передачи

(B55) № 8 — (T7) № 11:

Диапазон 2-ой передачи

(B55) № 7 — (T7) № 4:

Диапазон 1-ой передачи

(B55) № 9 — (T7) № 6:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 3.

Проверьте раз-
рыв цепи в жгуте
проводов между
TCM и разъемом
переключателя
блокиратора, а
также плохой
контакт в разъ-
еме.

3

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ БЛОКИРАТОРА

Выключатель блокира-
тора в нормальном поло-
жении?

Переходите к ша-
гу 4.

Отрегулируйте
выключатель
блокиратора и
трос селектора.
<См. 4AT-52, Вы-
ключатель бло-
киратора.>















содержание   ..  455  456  457  458   ..
