4AT(diag)-5

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

3. Общие сведения

A: ОСТОРОЖНО

• Вспомогательная система безопасности —
“Подушки безопасности”
Жгут жгута проводов системы подушек безо-
пасности проложен рядом с TCM.

ОСТОРОЖНО:
• Все жгуты жгута проводов и разъемы сис-
темы подушек безопасности – желтого цве-
та. Не допускается применять электроизме-
рительные приборы для проверки этих це-
пей.
• Соблюдайте осторожность, чтобы не пов-
редить жгут жгута проводов системы поду-
шек безопасности при проведении диагнос-
тики или сервисного обслуживания TCM.
• Измерения
Для измерения напряжения и сопротивления
ECM, TCM или любого датчика используйте ко-
нический щуп диаметром не более 0,64 мм
(0,025 дюймов), чтобы получить лучший контакт.
Не вставляйте щуп более 0,65 мм (0,026 дюймов)
диаметром.

B: ПРОВЕРКА

1. АККУМУЛЯТОРНАЯ БАТАРЕЯ

Измерьте напряжение аккумулятора и относи-
тельную плотность электролита.

Стандартное напряжение:

12 В или более

Плотность электролита:

1,260 или более

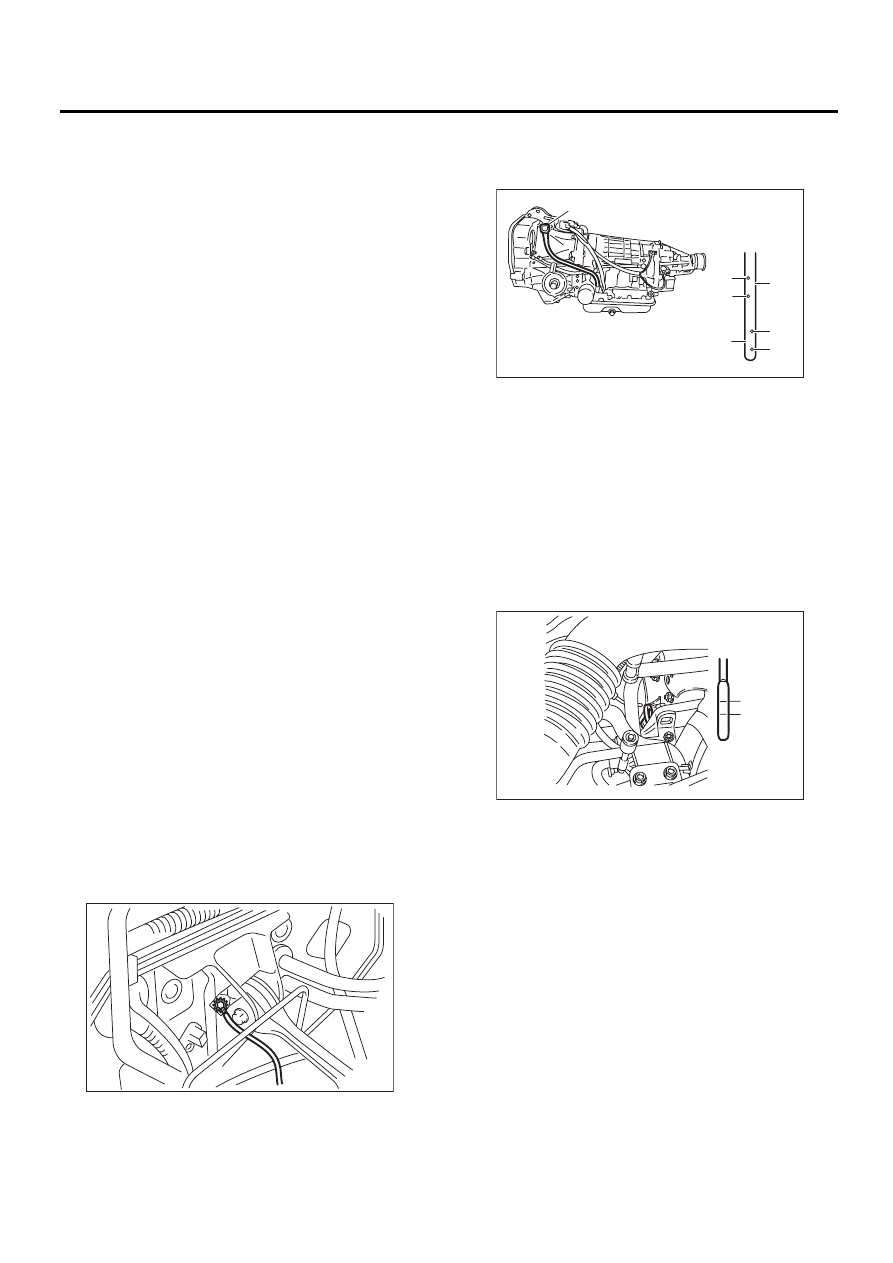

2. МАССА ТРАНСМИССИИ

Убедитесь, что болт клеммы массы надежно
затянут.
Сторона шасси

Момент затяжки:

13 Нм (1,3 кгс-м, 9,4 фунт-сила-фут)

3. УРОВЕНЬ ATF

Убедитесь, что уровень ATF соответствует нор-
ме. <См. 4AT-29, ПРОВЕРКА, ATF.>

4. УРОВЕНЬ МАСЛА ПЕРЕДНЕГО
ДИФФЕРЕНЦИАЛА

Убедитесь, что уровень масла переднего диф-
ференциала соответствует норме. <См. 4AT-31,
ПРОВЕРКА, Трансмиссионное масло диффе-
ренциала.>

AT-00412

(A) Щуп уровня ATF
(B) Проверка в состоянии “HOT”

(C) Верхний уровень
(D) Нижний уровень

(E) Проверка в состоянии “COLD”

(A) Верхний уровень

(B) Нижний уровень

PI-00105

COLD

LF

HOT

LF

(A)

(C)

(D)

(C)

(D)

(E)

(B)

AT-00317

(A)

(B)

L

F

4AT(diag)-6

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

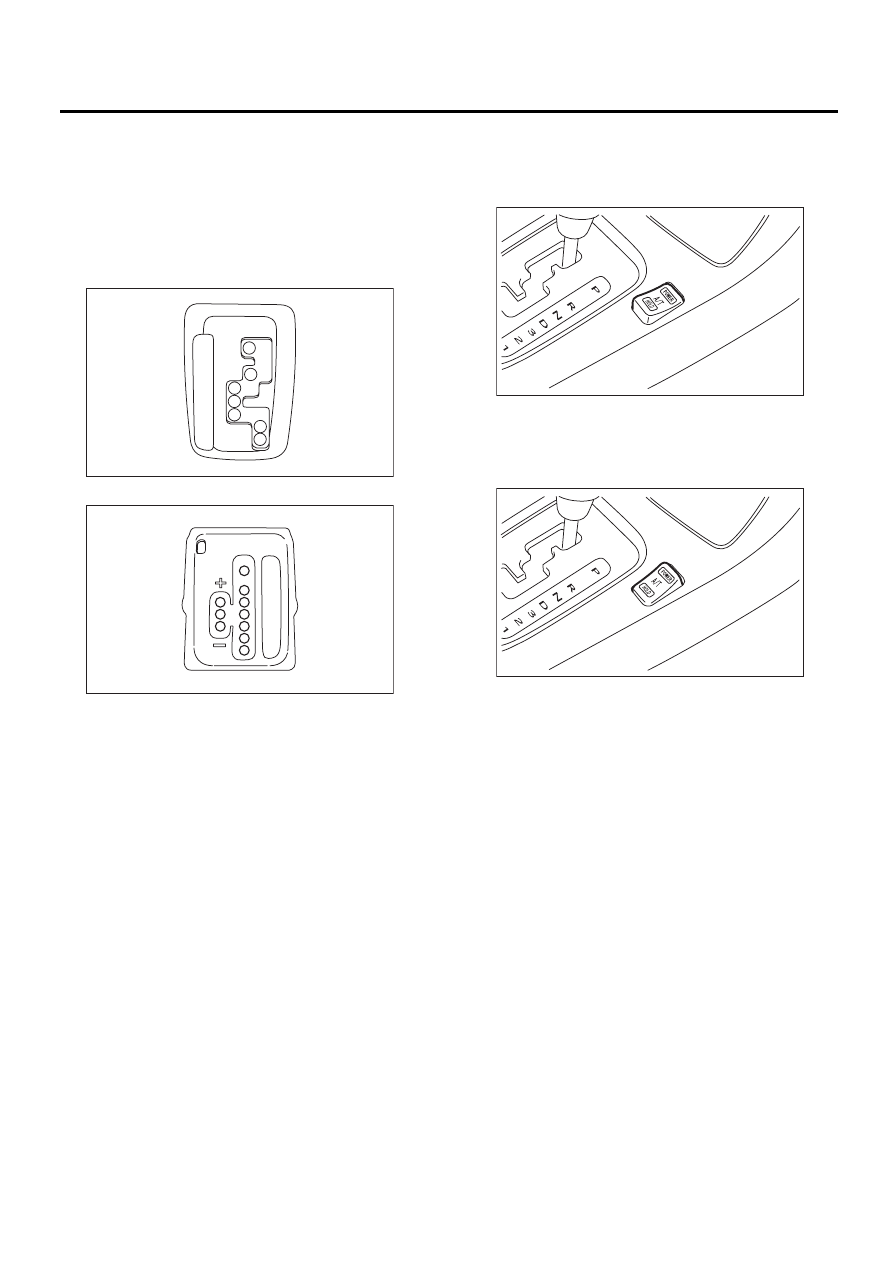

5. РАБОТА РЫЧАГА СЕЛЕКТОРА

Проверьте отсутствие шума, трения или отпе-
чатка контакта в каждом положении рычага
селектора.

ОСТОРОЖНО:
При проверке работы рычага селектора за-
глушите двигатель.
• Кроме режима спортивного переключения

• Режим спортивного переключения

6. ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ

Убедитесь, что контрольная лампа питания в
комбинации приборов включается, при поворо-
те выключателя питания в положение ON.

7. ПЕРЕКЛЮЧАТЕЛЬ HOLD

Убедитесь, что контрольная лампа Hold в ком-
бинации приборов включается, при повороте
переключателя Hold в положение ON.

AT-00413

P

R

N
D
3
2
1

AT-00761

 1

 2

 P

 R

 N

 D
 3

AT-00319

AT-00320

4AT(diag)-7

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

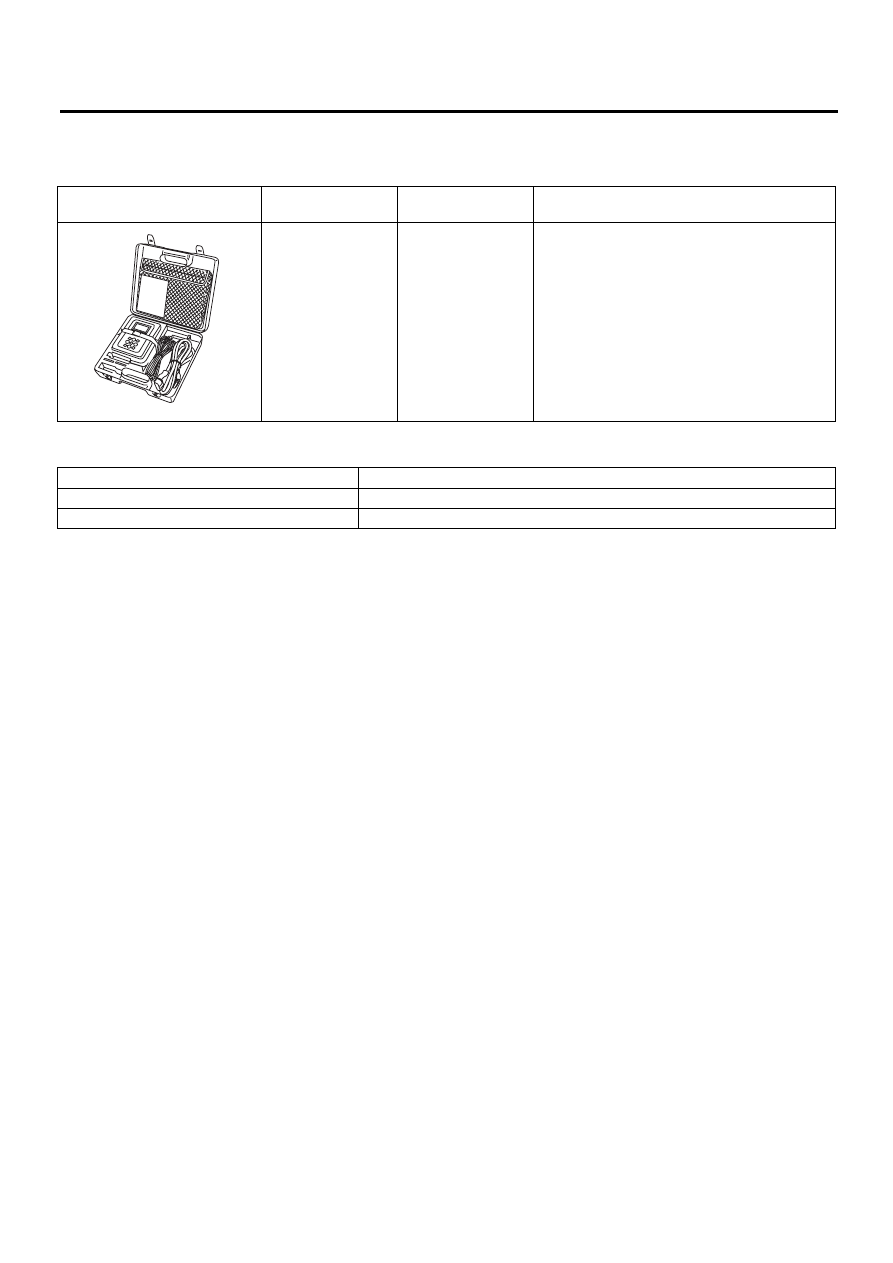

C: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для поиска и устранения неис-
правностей в электрических системах.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для измерения сопротивления, напряжения и силы тока.

Осциллограф

Используется для измерения сигнала датчиков.

ST1B022XG0

4AT(diag)-8

Расположение электрических компонентов

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

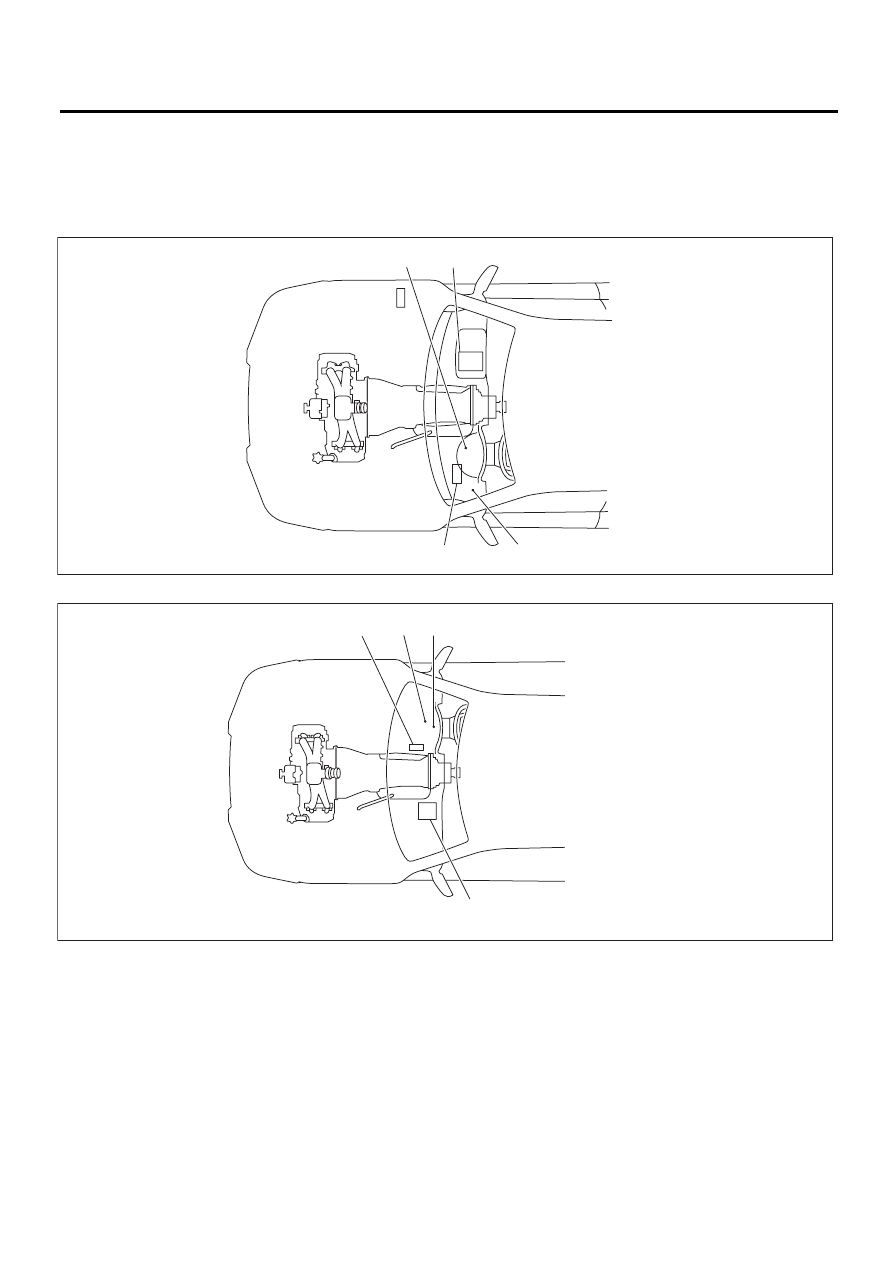

4. Расположение электрических компонентов

A: РАСПОЛОЖЕНИЕ

1. БЛОК УПРАВЛЕНИЯ

• Модель с левосторонним управлением

• Модель с правосторонним управлением

(1) Блок управления двигателем (ECM)

(3)



Блок управления трансмиссии (TCM)

(4) Разъем передачи данных

(2) Контрольная лампа питания (Предуп-

реждающая лампа AT)





AT-00414

(1)

(2)

(3)

(4)

AT-00369

(2)

(4)

(1)

(3)
