Subaru Forester (2008 год). Руководство - часть 447





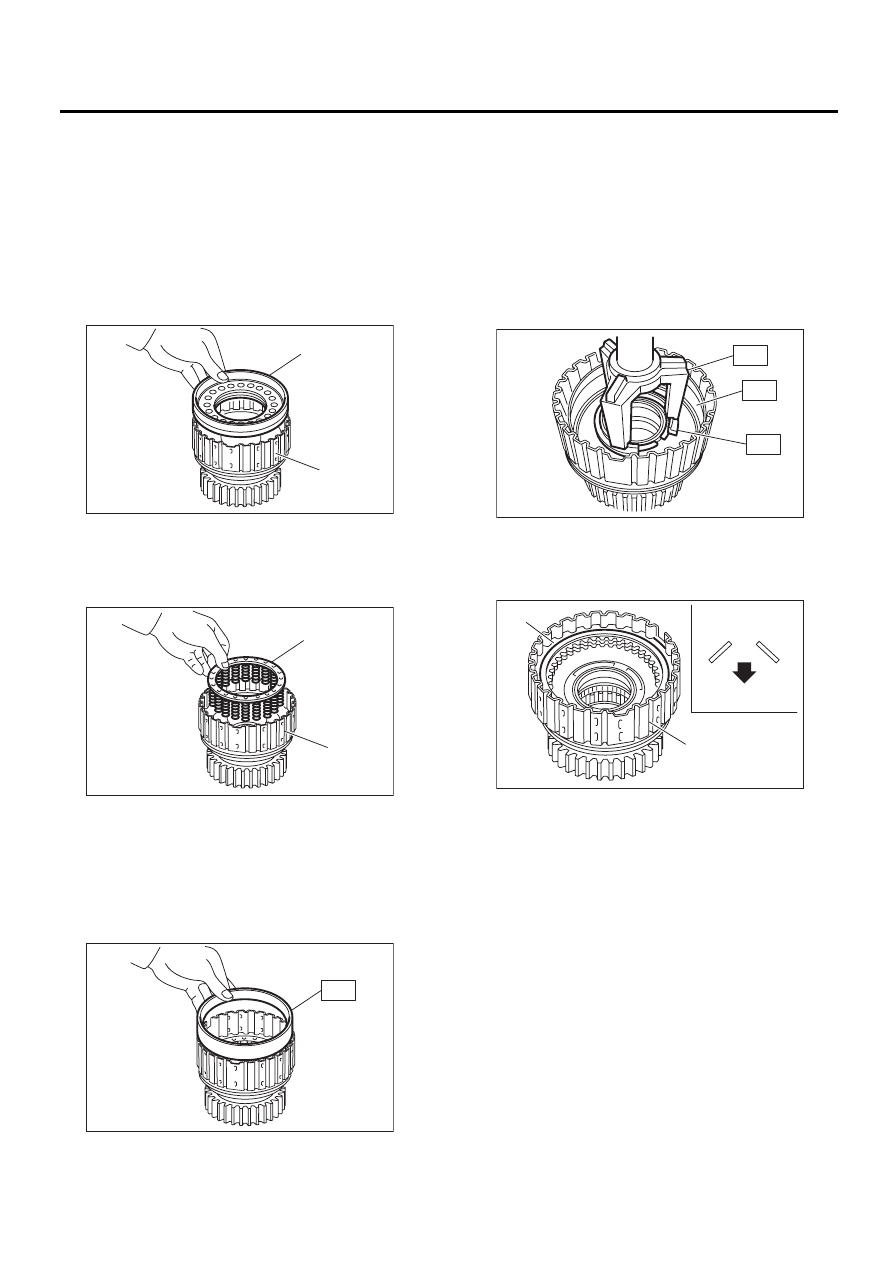

4AT-137

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

2. ПЛАНЕТАРНАЯ ПЕРЕДАЧА И МУФТА
НИЗШИХ ПЕРЕДАЧ

1) Нанесите ATF на новое кольцо с D-образным
профилем и установите его на поршне муфты
низших передач.
2) Установите поршень муфты низших передач
на барабан муфты низших передач.

ПРИМЕЧАНИЕ:
Следите за тем, чтобы не повредить кольцо с
D-образным профилем.

3) Установите пружинный держатель на пор-
шень муфты низших передач.

4) Установите специальный инструмент на сту-
пицу муфты высших передач.
ST

498437100

НАПРАВЛЯЮЩАЯ ПОРШ-
НЯ МУФТЫ НИЗШИХ ПЕ-
РЕДАЧ

5) При помощи специального инструмента ST1
и ST2, установите крышку на поршень, при-
жмите ее и установите пружинное стопорное
кольцо. При этом будьте осторожны, чтобы не
погнуть уплотнение крышки.
ST1

498627100

СИДЕНЬЯ

ST2

398673600

ПРИСПОСОБЛЕНИЕ ДЛЯ
СЖАТИЯ

ST3

498437100

НАПРАВЛЯЮЩАЯ ПОРШ-
НЯ МУФТЫ НИЗШИХ ПЕ-
РЕДАЧ

6) Установите тарельчатый диск, ведомый
диск, ведущий диск и стопорный диск, а затем
закрепите их при помощи пружинного стопор-
ного кольца.

7) Проверьте работу муфты низших передач.

(1) Снимите одностороннюю муфту. <См.
4AT-119, СНЯТИЕ, Основной корпус авто-
матической трансмиссии.>

(A) Поршень муфты низших передач
(B) Ступица муфты низших передач

(A) Пружинный держатель
(B) Ступица муфты низших передач

AT-00269

(B)

(A)

AT-00270

(A)

(B)

AT-00271

ST

(A) Стопорное кольцо
(B) Ступица муфты низших передач

(C) Тарельчатый диск
(D) Сторона поршня муфты низших передач

AT-00272

ST2

ST3

ST1

AT-00273

(B)

(A)

(C)

(D)

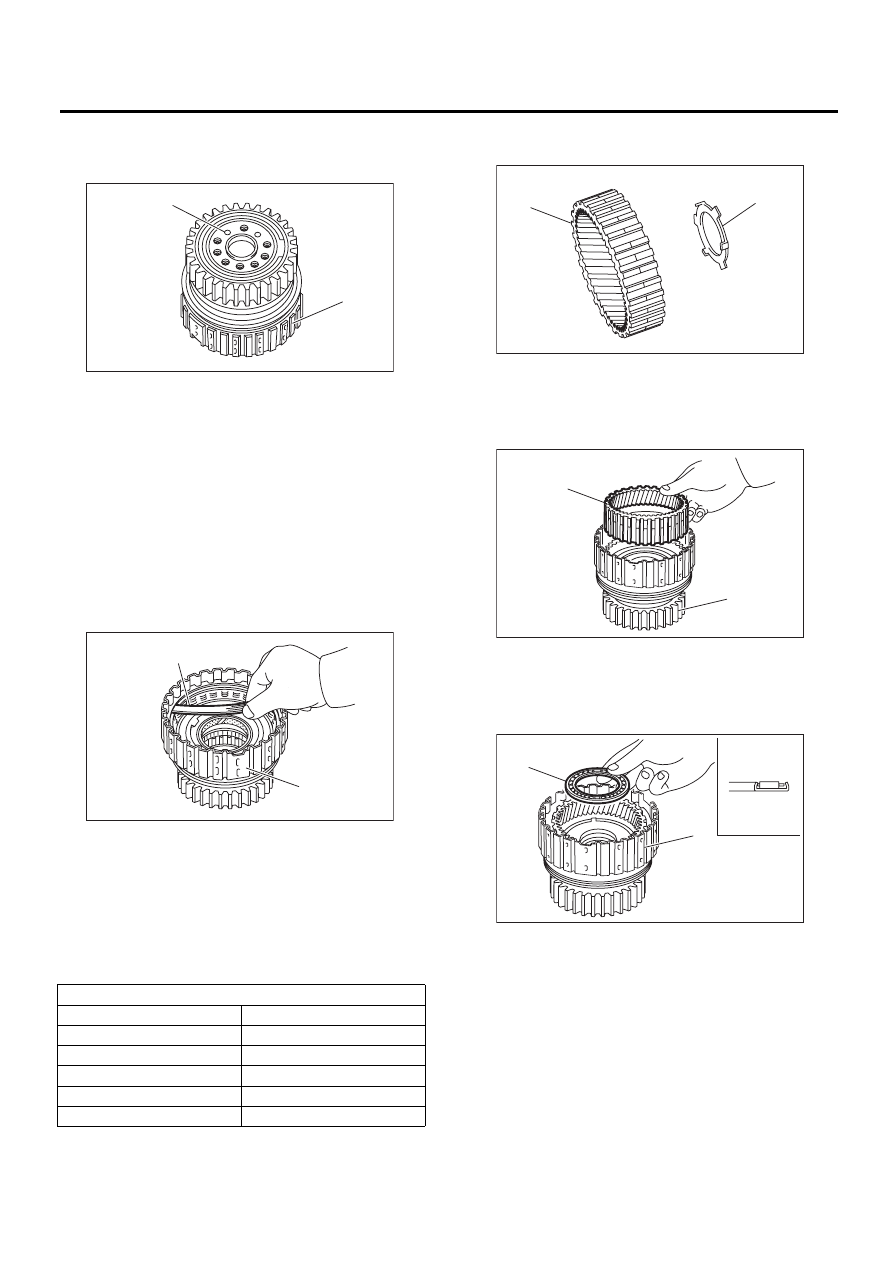

4AT-138

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

(2) Установите внутреннюю обойму одно-
сторонней муфты, и подайте сжатый воздух
для проверки.

8) Проверьте зазор муфты низших передач.

(1) Разместите регулировочные шайбы од-
ной толщины на обеих сторонах во избежа-
ние перекоса диска.
(2) Проверьте зазор стопорного диска и ра-
боту муфты низших передач.

Начальный стандарт:

0,7 — 1,1 мм (0,028 — 0,043 дюймов)

Предельная толщина:

1,6 мм (0,063 дюйма)

Если зазор превышает предел обслуживания,
замените ведущий диск и выберите и отрегули-
руйте стопорный диск так, чтобы зазор нахо-
дился в пределах начальных стандартных зна-
чений.

9) Установите шайбу на заднюю шестерню
внутреннего зацепления.

10) Установите заднюю шестерню внутреннего
зацепления.

11) Установите упорный игольчатый подшип-
ник в правильном направлении.

(A) Подайте сжатый воздух.
(B) Ступица муфты низших передач

(A) Щуп толщины

(B) Ступица муфты низших передач

Стопорный диск

Номер детали

Толщина мм (дюймов)

31567AB050

3,8 (0,150)

31567AB060

4,0 (0,157)

31567AB070

4,2 (0,165)

31567AB080

4,4 (0,173)

31567AB090

4,6 (0,181)

AT-00274

(B)

(A)

AT-00283

(A)

(B)

(A) Задняя шестерня внутреннего зацепления
(B) Шайба

(A) Задняя шестерня внутреннего зацепления
(B) Ступица муфты низших передач

(A) Упорный игольчатый подшипник
(B) Ступица муфты низших передач

(C) Сторона заднего привода планетарной передачи
(D) Сторона поршня муфты низших передач

AT-00275

(A)

(B)

AT-00276

(B)

(A)

AT-02222

(B)

(D)

(C)

(A)

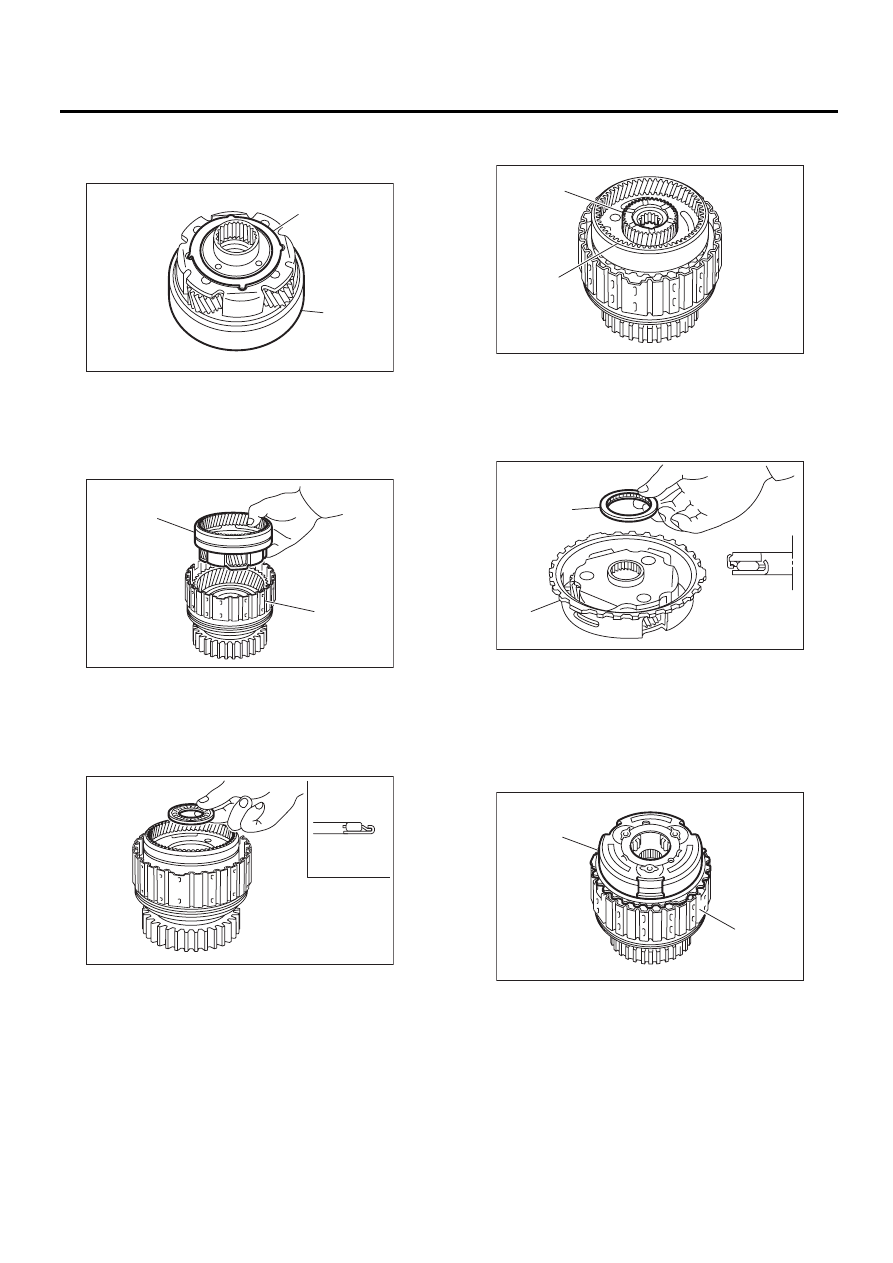

4AT-139

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

12) Установите шайбу, совместив выступ на
шайбе с отверстием в водиле задней планетар-
ной передачи.

13) Установите заднее водило планетарной
передачи на ступицу муфты низших передач.

14) Установите упорный игольчатый подшип-
ник в правильном направлении.

15) Установите центральную заднюю шестер-
ню в правильном направлении.

16) Установите упорный игольчатый подшип-
ник в правильном направлении.

17) Установите переднее водило планетарной
передачи на ступицу муфты низших передач.

(A) Шайба

(B) Заднее водило планетарной передачи

(A) Заднее водило планетарной передачи

(B) Ступица муфты низших передач

(A) Сторона центральной задней шестерни

(B) Сторона заднего привода планетарной передачи

AT-00278

(A)

(B)

AT-00262

(B)

(A)

AT-02223

(B)

(A)

(A) Центральная задняя шестерня

(B) Заднее водило планетарной передачи

(A) Упорный игольчатый подшипник

(B) Переднее водило планетарной передачи

(C) Сторона центральной задней шестерни

(D) Сторона переднего водила планетарной передачи

(A) Переднее водило планетарной передачи

(B) Ступица муфты низших передач

AT-00261

(B)

(A)

AT-00280

(A)

(B)

(C)

(D)

AT-00260

(B)

(A)

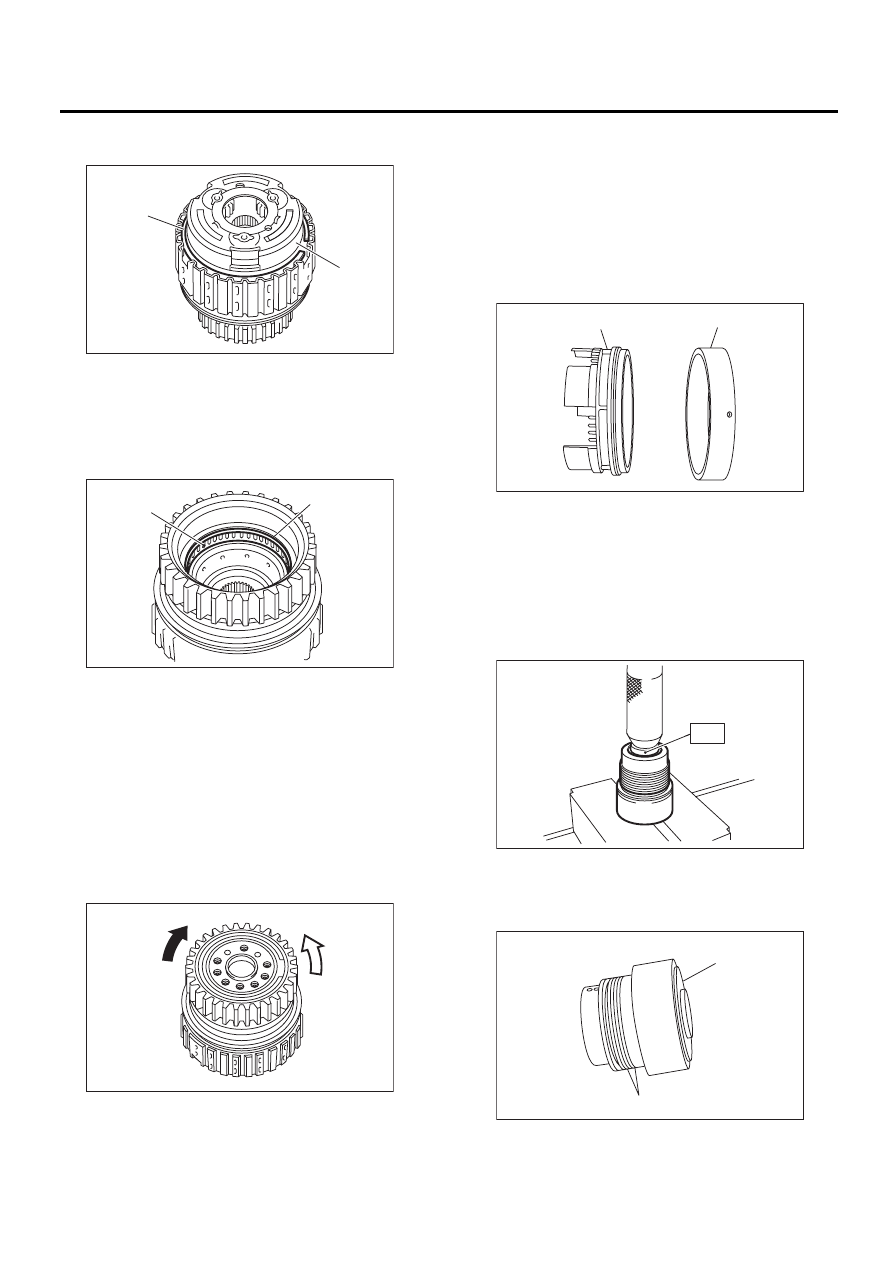

4AT-140

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

18) Установите пружинное стопорное кольцо
на ступицу муфты низших передач.

19) Установите игольчатый подшипник, а за-
тем закрепите, используя пружинное стопор-
ное кольцо.

20) Установите одностороннюю муфту, а затем
закрепите, используя пружинное стопорное
кольцо.
21) Установите внутреннюю обойму односто-
ронней муфты на ступицу муфты D. Убедитесь,
что передняя муфта свободно вращается по
часовой стрелке, и блокируется при вращении
против часовой стрелки, если смотреть спере-
ди автомобиля.

3.ТОРМОЗ 2-4 ПЕРЕДАЧ

1) Нанесите ATF на новое кольцо с D-Образ-
ным профилем и установите его на поршень
тормоза 2-4 передач.
2) Установите поршень тормоза 2-4 передач на
держатель поршня тормоза 2-4 передач.

ПРИМЕЧАНИЕ:
Следите за тем, чтобы не повредить кольцо с
D-образным профилем.

4. ВНУТРЕННЯЯ ОБОЙМА
ОДНОСТОРОННЕЙ МУФТЫ

1) Установите игольчатый подшипник на внут-
реннюю обойму при помощи специального инс-
трумента и пресса.
ST

398497701

СЕДЛО

2) Нанесите вазелин на канавку на внутренней
обойме на новое уплотнительное кольцо.
3) Установите два уплотнительных кольца на
внутреннюю обойму односторонней муфты.

(A) Стопорное кольцо

(B) Переднее водило планетарной передачи

(A) Игольчатый подшипник

(B) Стопорное кольцо

(A) Заблокировано

(B) Свободно

AT-00281

(B)

(A)

AT-00268

(B)

(A)

AT-00282

(B)

(A)

(A) Поршень тормоза 2-4 передач
(B) Держатель поршня тормоза 2-4 передач

(A) Внутреннее кольцо односторонней муфты
(B) Уплотнительное кольцо

AT-00288

( A )

( B )

ST

AT-00299

AT-00298

(B)

(A)
