Subaru Forester (2008 год). Руководство - часть 429





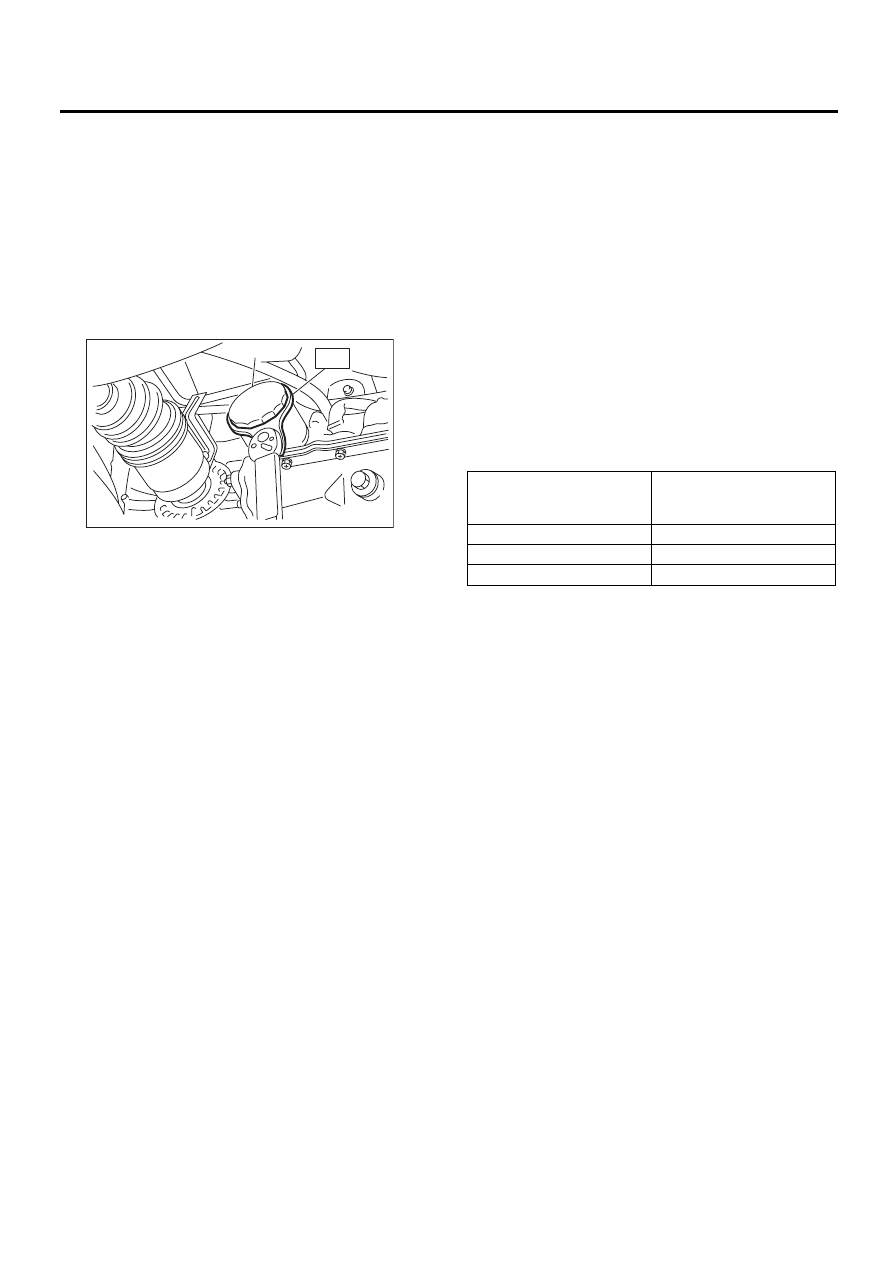

4AT-65

Фильтр ATF

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

19.Фильтр ATF

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
Фильтр ATF не требует технического обслужи-
вания.
1) Поднимите автомобиль на подъемнике.
2) Используя специальный инструмент, сними-
те фильтр ATF.
ST

498545400

КЛЮЧ МАСЛЯНОГО ФИЛЬ-
ТРА

B: УСТАНОВКА

1) Нанесите тонкий слой ATF на уплотнитель-
ную часть нового фильтра ATF.
2) Установите фильтр ATF. Поверните его ру-
кой, так чтобы не повредить уплотнение.
3) Затяните фильтр ATF при помощи специаль-
ного инструмента.
Подсчитайте момент затяжки фильтра ATF
при помощи следующей формулы.
T2 = L2/(L1 + L2)

×

 T1

T1: 14 Нм (1,4 кгс-м, 10,1 фунт-сила-фут)
[Требуемый момент затяжки]
T2: Момент затяжки
L1: Длина специального инструмента, 78 мм
(3,07 дюйма)
L2: Длина ключа с регулируемым крутящим мо-
ментом
Пример:

ПРИМЕЧАНИЕ:
Совместите специальный инструмент с ключом
с регулируемым крутящим моментом во время
затяжки фильтра ATF.
ST

498545400

КЛЮЧ МАСЛЯНОГО ФИЛЬ-
ТРА

4) Залейте ATF.
5) Проверьте уровень ATF. <См. 4AT-29, ATF.>

C: ПРОВЕРКА

• Замените деталь, если при проверке обнару-
жены какие-либо повреждения.
• Проверьте отсутствие ржавчины, отверстий,
утечек ATF и других повреждений.

(A) Фильтр ATF

AT-00091

(A)

ST

Длина ключа с регулируе-

мым крутящим моментом

мм (дюймов)

Момент затяжки

Нм (кгс-м, фунт-сила-фут)

100 (3,94)

7,7 (0,79, 5,7)

150 (5,91)

9,0 (0,92, 6,7)

200 (7,87)

9,8 (1,0, 7,2)

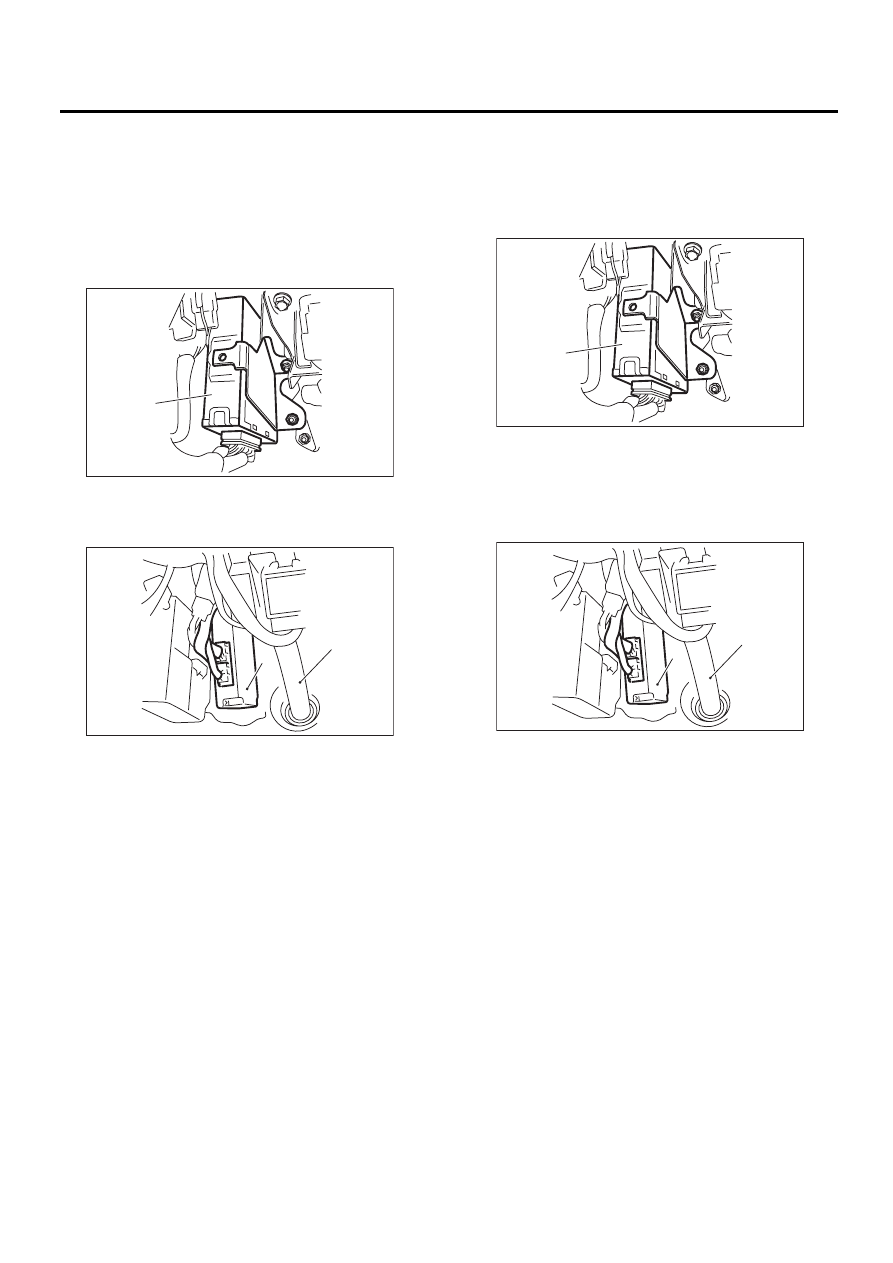

4AT-66

Блок управления трансмиссией (TCM)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

20.Блок управления

трансмиссией (TCM)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку и отключите разъем.
3) Отсоедините разъем от TCM.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

4) Снимите TCM.

B: УСТАНОВКА

1) Установите TCM.
• Модель с левосторонним управлением

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

• Модель с правосторонним управлением

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

2) Присоедините разъем к TCM.
3) Установка производится в порядке, обрат-
ном порядку снятия.
4) Выполните операцию по обучению управле-
ния. <См. 4AT(diag)-19, ОРГАНИЗАЦИЯ ОБУЧЕ-
НИЯ УПРАВЛЕНИЯ, ПОРЯДОК РАБОТЫ,
Subaru Select Monitor.>

(A) Блок управления трансмиссии (TCM)

(A) Блок управления трансмиссии (TCM)

(B) Рулевая колонка

(A)

AT-03374

(A)

(B)

AT-03537

(A) Блок управления трансмиссии (TCM)

(A) Блок управления трансмиссии (TCM)

(B) Рулевая колонка

(A)

AT-03374

(A)

(B)

AT-03537

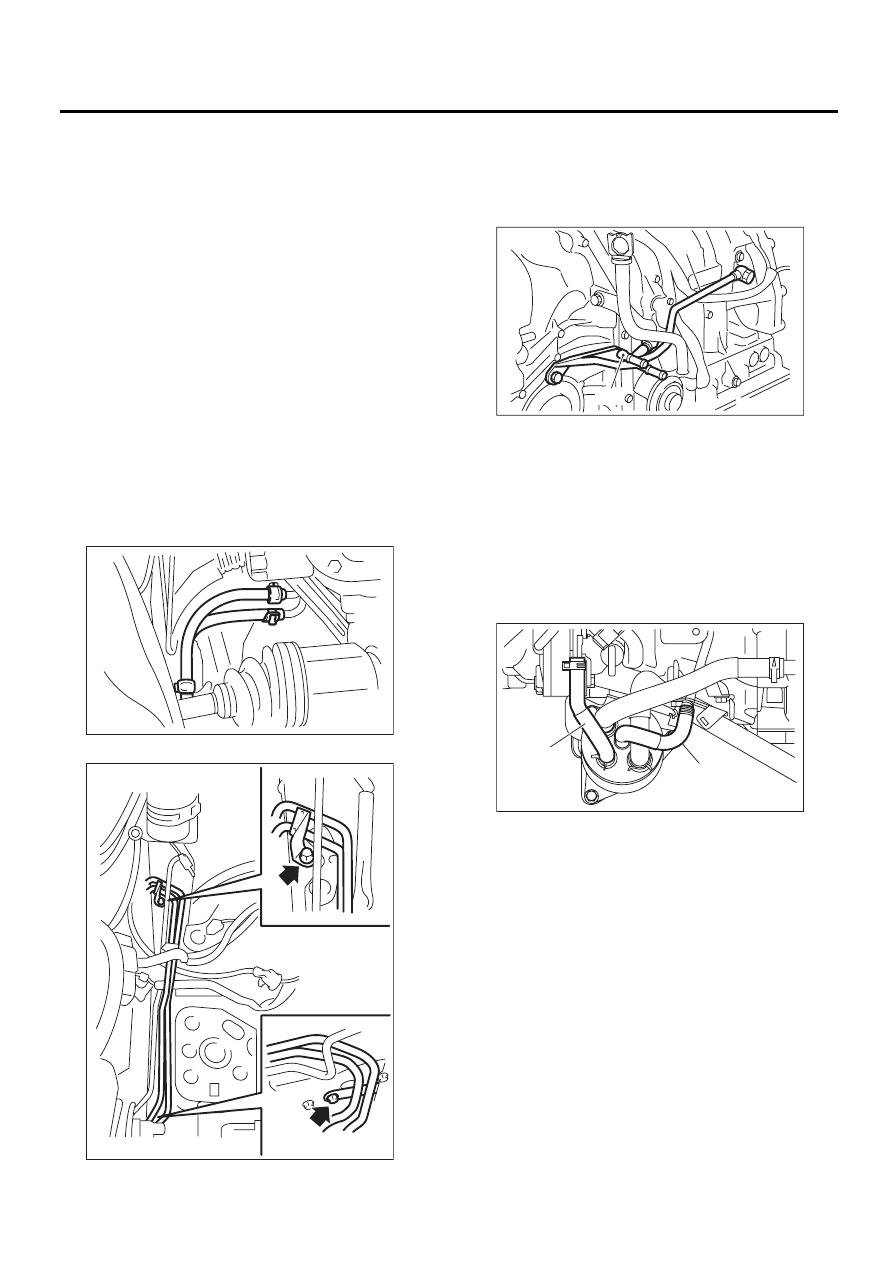

4AT-67

Трубка и шланг охладителя ATF

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

21.Трубка и шланг

охладителя ATF

A: СНЯТИЕ

1. КРОМЕ МОДЕЛЕЙ С ОХЛАДИТЕЛЯМИ
ATF (С ФУНКЦИЕЙ ПОДОГРЕВА)

1) Установите автомобиль на подъемник.
2) Снимите аккумулятор и бачок омывателя.
3) Поднимите автомобиль на подъемнике.
4) Снимите нижний кожух.
5) Отсоедините шланг охладителя ATF от ра-
диатора. <См. CO(H4SO)-31, МОДЕЛЬ С ТУР-
БОНАДДУВОМ, СНЯТИЕ, Радиатор.>
6) Отсоедините шланги охладителя ATF от тру-
бок.

ПРИМЕЧАНИЕ:
• Не используйте отвертку или другие заост-
ренные инструменты.
• Если шланг снять трудно, оберните его кус-
ком материи во избежание повреждения, а за-
тем поверните при помощи плоскогубцев и сни-
мите рукой, потянув в сторону.

7) Отсоедините трубку охладителя ATF от рамы.

8) Снимите впускную и выпускную трубки ATF.

ОСТОРОЖНО:
При отделении выпускной трубки не поте-
ряйте шарик и пружину, используемые со
стопорным винтом.

2. МОДЕЛЬ С ОХЛАДИТЕЛЕМ ATF
(С ФУНКЦИЕЙ ПОДОГРЕВА)

1) Установите автомобиль на подъемник.
2) Снимите воздухозаборную камеру.
<См. IN(H4SO)-6, СНЯТИЕ, Воздухозаборная ка-
мера.>
3) Отсоедините впускной и выпускной шланги.

4) Отсоедините разъем жгута проводов транс-
миссии и снимите его со стойки.
5) Снимите трубку заправки масла. <См. 4AT-75,
СНЯТИЕ, Трубка заправки масла.>

AT-04375

AT-00456

(A) Впускная трубка ATF

(B) Выпускная трубка ATF

(A) Впускной шланг ATF

(B) Выпускной шланг ATF

AT-01526

(A)

(B)

(A)

(B)

AT-03536

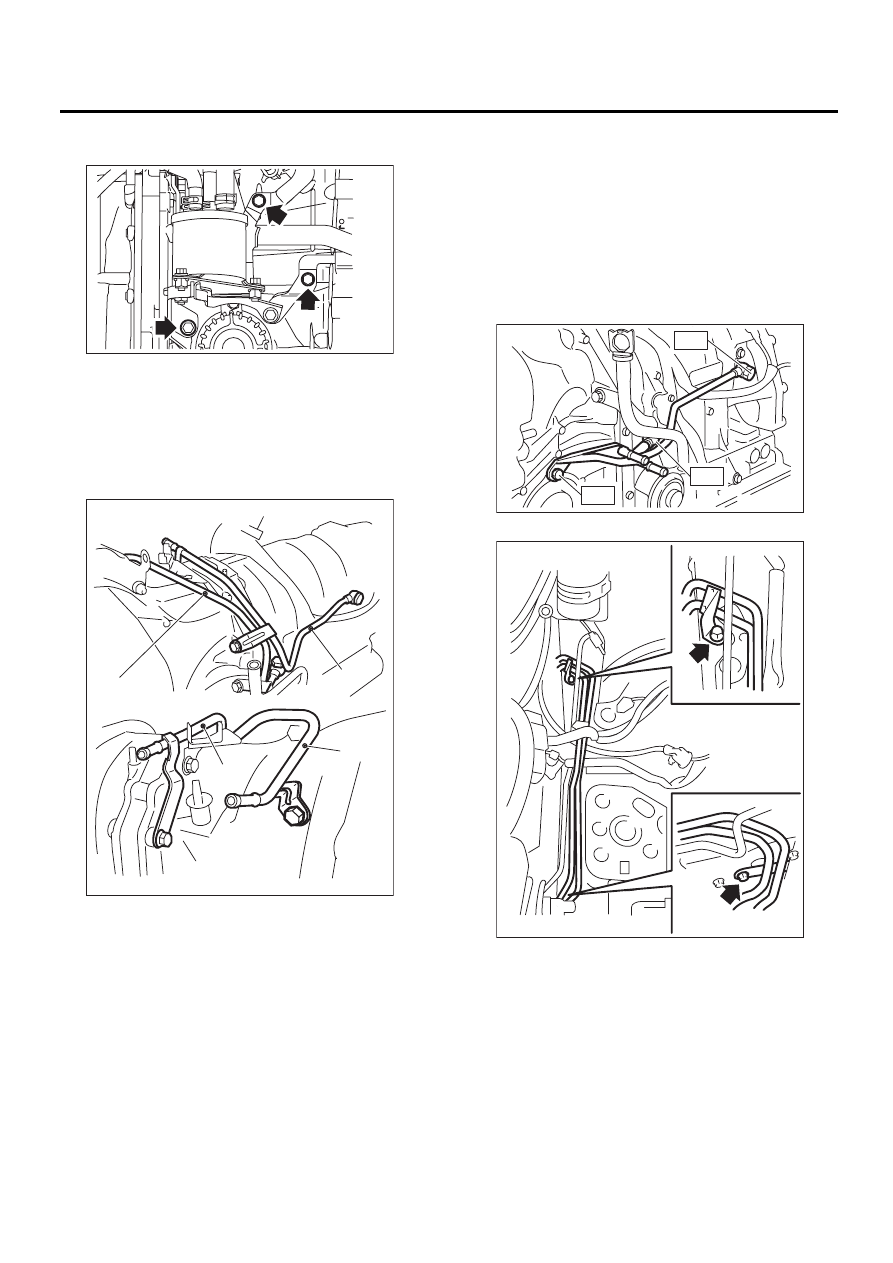

4AT-68

Трубка и шланг охладителя ATF

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

6) Отсоедините узел охладителя ATF от транс-
миссии, и расположите сбоку.

7) Отсоедините вентиляционный шланг.
<См. 4AT-74, СНЯТИЕ, Вентиляционный шланг.>
8) Снимите впускную и выпускную трубки ATF.

ОСТОРОЖНО:
При отделении выпускной трубки не поте-
ряйте шарик и пружину, используемые со
стопорным винтом.

B: УСТАНОВКА

1. КРОМЕ МОДЕЛЕЙ С ОХЛАДИТЕЛЯМИ
ATF (С ФУНКЦИЕЙ ПОДОГРЕВА)

1) Установите впускную и выпускную трубки
ATF с новыми шайбами.

Момент затяжки:

T1: 25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)
T2: 40 Нм (4,1 кгс-м, 29,5 фунт-сила-фут)
T3: 45 Нм (4,6 кгс-м, 33,2 фунт-сила-фут)

2) Установите трубку охладителя ATF на раму.

(A) Выпускная трубка ATF

(B) Впускная трубка ATF

AT-03394

(A)

(B)

(A)

(B)

AT-01870

T3

T1

T2

AT-03538

AT-00456
