Subaru Forester (2008 год). Руководство - часть 411





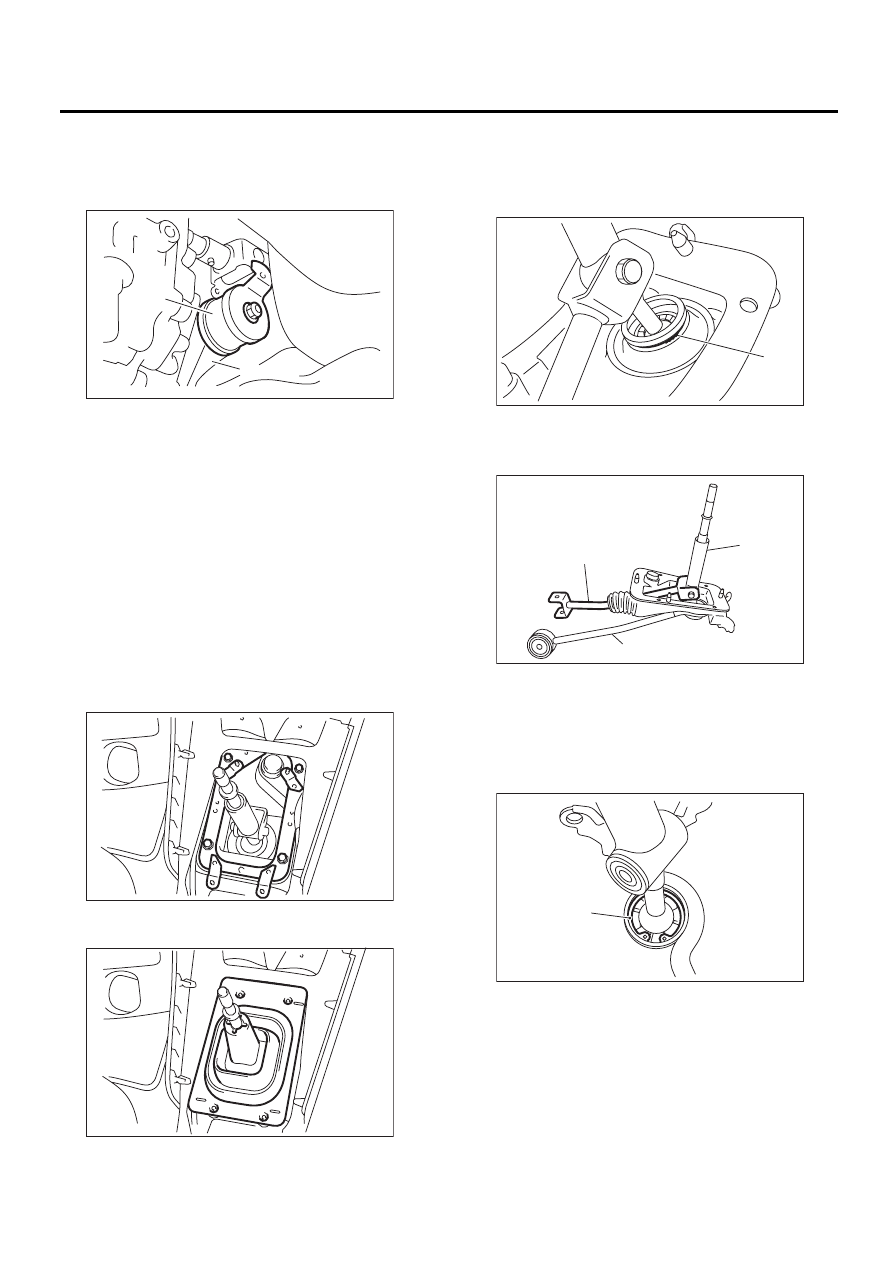

CS-41

Рычаг переключения передач МТ

СИСТЕМЫ УПРАВЛЕНИЯ

8) Присоедините стойку к кронштейну транс-
миссии.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

9) Установите заднюю выхлопную трубу и глу-
шитель.
• Модель без турбонаддува <См. EX(H4SO)-8,
УСТАНОВКА, Задняя выхлопная труба.> <См.
EX(H4SO)-10, УСТАНОВКА, Глушитель.>
• Модели с турбонаддувом
<См. EX(H4DOTC)-13, УСТАНОВКА, Задняя вы-
хлопная труба.> <См. EX(H4DOTC)-15, УСТА-
НОВКА, Глушитель.>
10) Опустите автомобиль.
11) Установите узел пластины на кузов.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

12) Установите кожух и изолятор на автомо-
биль в нужном направлении.

13) Установите хомут

14) Установите ящик консоли. <См. EI-40, УС-
ТАНОВКА, Ящик консоли.>

C: РАЗБОРКА

1) Снимите стопорную проволоку.

2) Снимите шток с рычага.

3) Разъедините шток и внутренний пыльник.
4) Снимите стопорное кольцо с опоры.

(A) Опора
(B) Кронштейн трансмиссии

CS-00050

(A)

(B)

CS-00101

CS-00100

(A) Стопорная проволока

(A) Шток

(B) Рычаг

(C) Опора

(A) Стопорное кольцо

(A)

CS-00316

(A)

(B)

(C)

CS-00317

CS-00318

(A)

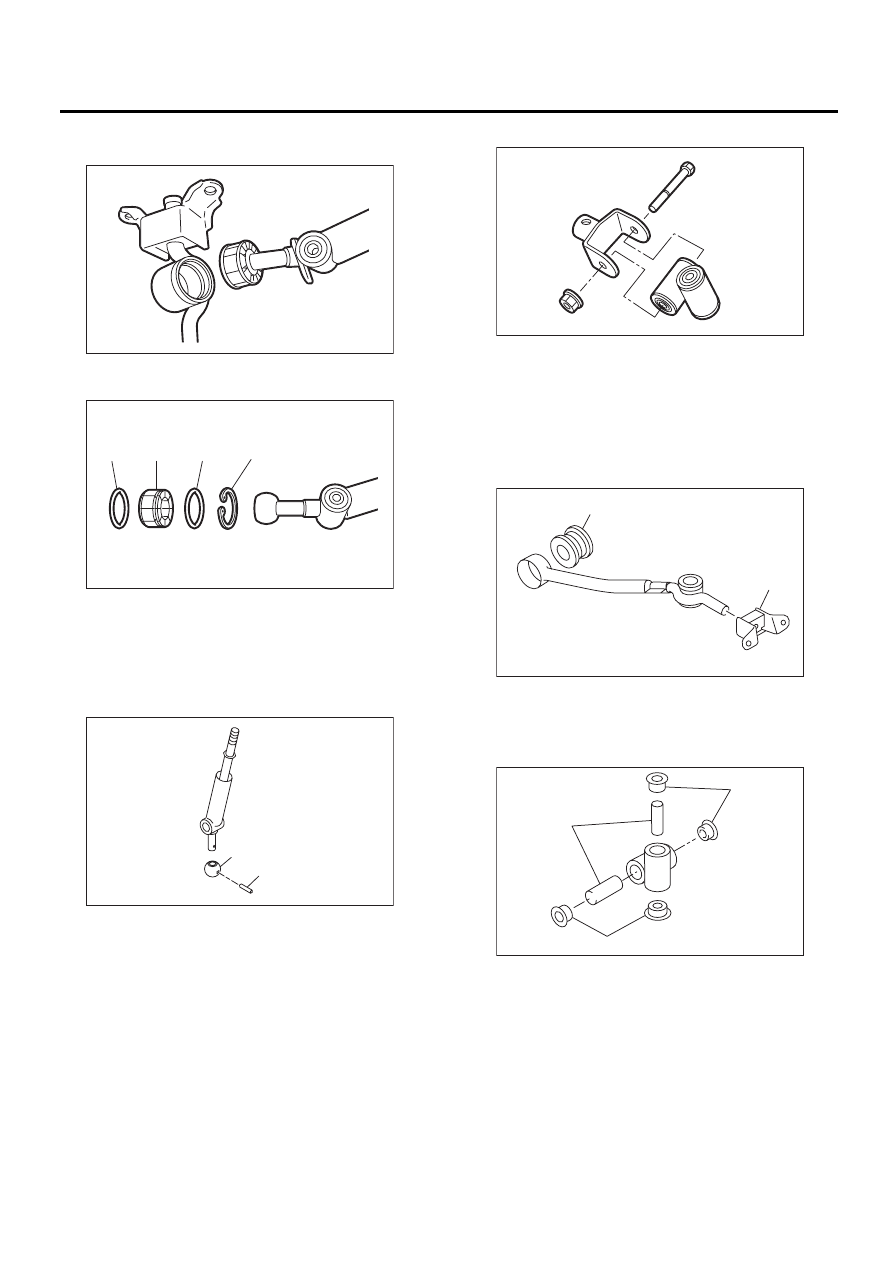

CS-42

Рычаг переключения передач МТ

СИСТЕМЫ УПРАВЛЕНИЯ

5) Разъедините рычаг переключения передач
и опору.

6) Снимите пыльник, втулку и стопорное коль-
цо с рычага переключателя передач.

7) Снимите пружинный штифт, а затем сними-
те втулку и стопорное кольцо.

8) Снимите бобышку с шарнира.

D: СБОРКА

ПРИМЕЧАНИЕ:
• Очистите все детали перед сборкой.
• Нанесите смазку NIGTIGHT LYW № 2 или эк-
вивалентную на каждую деталь.
1) Установите втулку и резиновую подушку на
опору.

2) Установите втулку и проставку на бобышку.

(A) Уплотнительное кольцо

(B) Втулка

(C) Стопорное кольцо

(A) Пружинный штифт

(B) Втулка

CS-00319

CS-00320

(B)

(A)

(C)

(A)

CS-00060

(B)

(A)

(A) Втулка

(B) Резиновая подушка

(A) Втулка

(B) Проставка

CS-00322

CS-00061

(A)

(B)

CS-00238

(B)

(A)

(A)

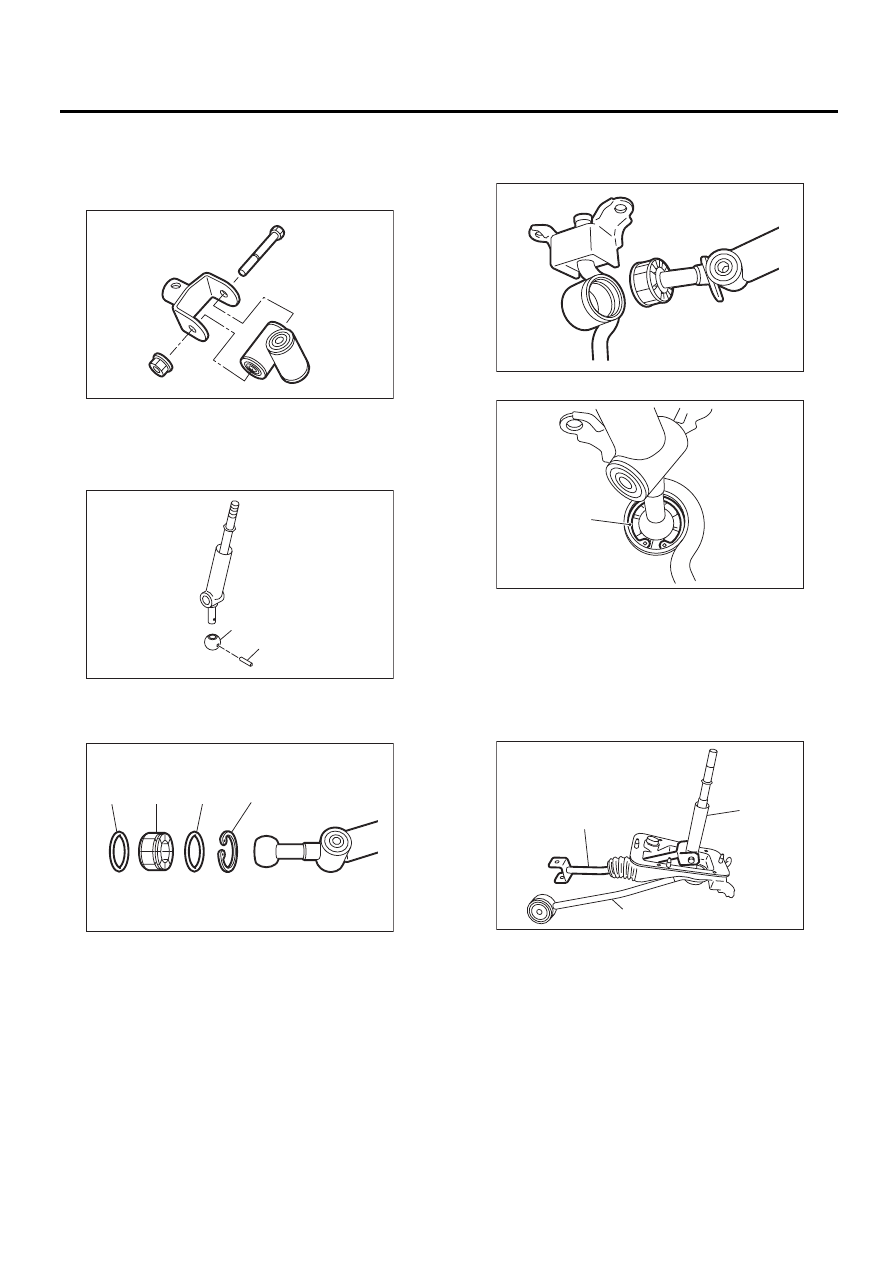

CS-43

Рычаг переключения передач МТ

СИСТЕМЫ УПРАВЛЕНИЯ

3) Используя новые самоконтрящиеся гайки,
установите бобышку на шарнир.

Момент затяжки:

12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)

4) Установите стопорное кольцо на рычаг пере-
ключения передач, затем установите втулку.

ПРИМЕЧАНИЕ:
Нанесите смазку на втулку.

5) Нанесите смазку на втулку и уплотнитель-
ное кольцо, а затем установите рычаг пере-
ключения передач.

6) Нанесите достаточное количество смазки в
бобышку, а затем установите рычаг переклю-
чения передач на опору.

7) Установите шайбу и стопорное кольцо.

8) Вставьте рычаг переключения передач в от-
верстие пыльника.
9) Установите шток.

Момент затяжки:

12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)

(A) Уплотнительное кольцо

(B) Втулка

(C) Стопорное кольцо

CS-00322

CS-00060

(B)

(A)

CS-00320

(B)

(A)

(C)

(A)

(A) Стопорное кольцо

(A) Шток

(B) Рычаг

(C) Опора

CS-00319

CS-00318

(A)

(A)

(B)

(C)

CS-00317

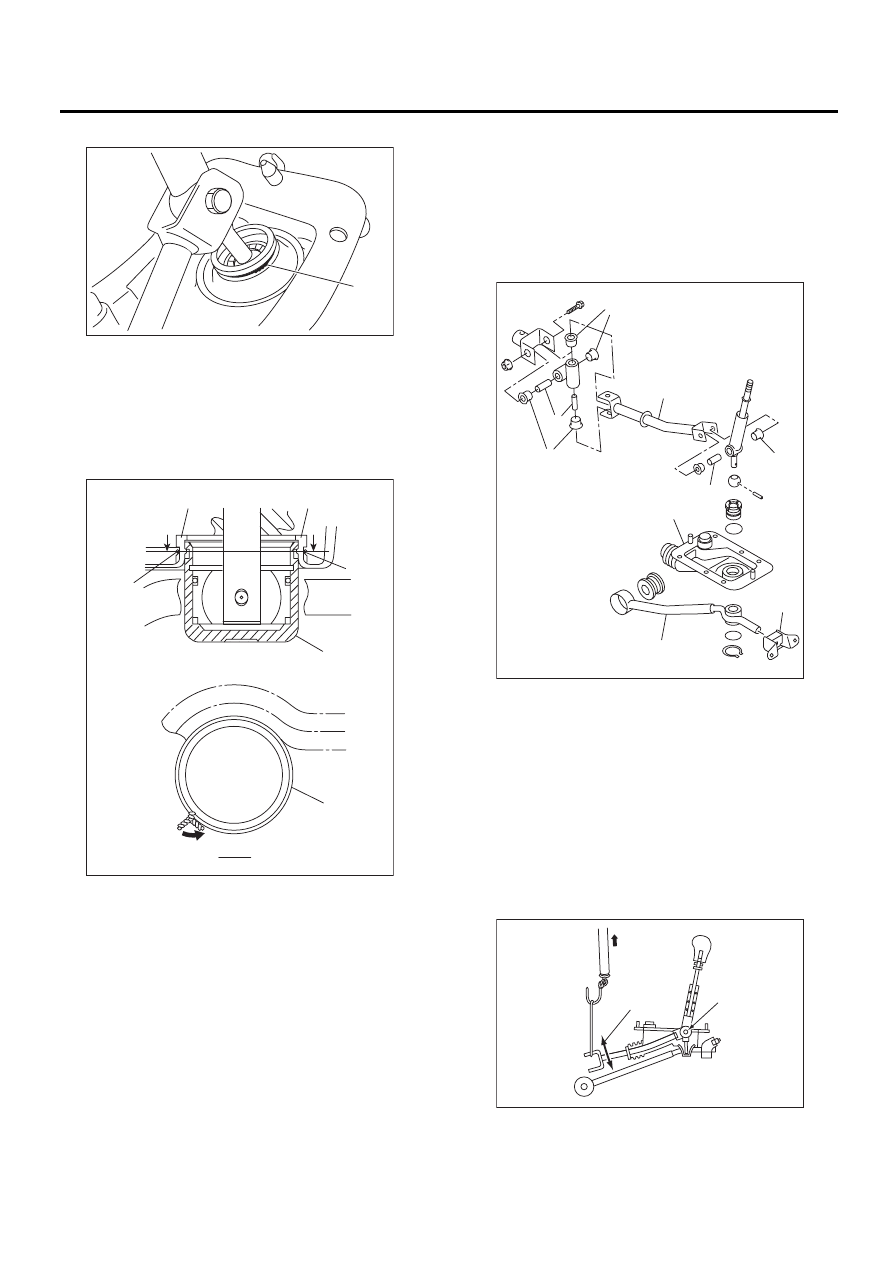

CS-44

Рычаг переключения передач МТ

СИСТЕМЫ УПРАВЛЕНИЯ

10) Установите новую стопорную проволоку.

ПРИМЕЧАНИЕ:
• Установите стопорную проволоку в канавку
опоры.
• Загните остаток проволоку в направлении
намотки стопорной проволоки.

11) Проверьте момент вращения узла штока,
соединенного с узлом рычага.

Момент вращения

3,7 Н (0,38 кгс, 0,83 фунтов) или менее

12) Проверьте, плавно ли движутся детали,
нет ли излишнего люфта.

E: ПРОВЕРКА

1) Проверьте детали (втулку, резиновую по-
душку, дистанционную прокладку, пыльник,
стойку, шток и пр.) на предмет деформации,
повреждений и износа. При наличии дефектов,
отремонтируйте или замените. Для определе-
ния повреждений сравните снятые детали с та-
кими же новыми.

2) Проверьте момент вращения узла штока, со-
единенного с узлом рычага.
Если усилие превышает данные специфика-
ции, замените втулку или перетяните болты.

Момент поворота:

3,7 Н (0,38 кгс, 0,83 фунтов) или менее

(A) Стопорная проволока

(A) Внутренний пыльник

(B) Стопорная проволока

(C) Опора

(A)

CS-00316

CS-00240

(A)

(A)

(B)

(B)

B

B

(B)

B - B

(C)

(A) Втулка
(B) Резиновая подушка

(C) Проставка
(D) Кожух

(E) Узел стойки

(F) Узел штока

(A) Центр вращения
(B) Момент вращения

(C)

(C)

(D)

(A)

(F)

CS-00458

(E)

(B)

(A)

(A)

CS-00116

(A)

(B)
