CS-29

Рычаг селектора

СИСТЕМЫ УПРАВЛЕНИЯ

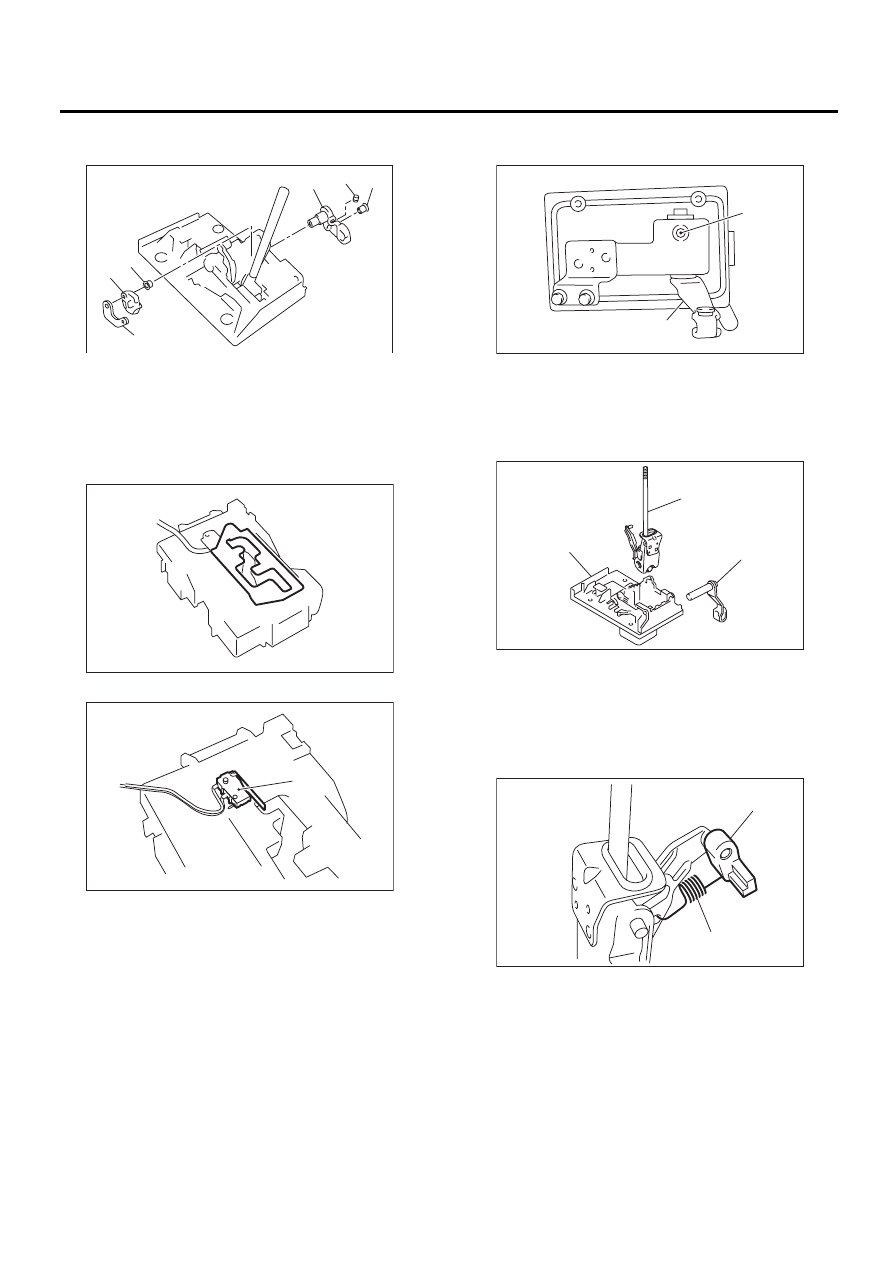

9) Снимите блокировочные пластины A, B, и C,
а также втулку.

10) Снимите пластину подушки.

11) Снимите датчик диапазона “P”.

12) Снимите проходную изолирующую втулку и
затем извлеките пружинный штифт.

13) Снимите рычаг селектора передач, затем
снимите узел рычага селектора с пластины.

14) Сожмите пружину фиксатора и снимите
рычаг фиксатора.

(A) Блокировочная пластина A

(B) Блокировочная пластина B

(C) Втулка

(D) Блокировочная пластина C

(A) Датчик диапазона “Р”

CS-00368

(A)

(C)

(D)

(C)

(B)

(C)

CS-00093

(A)

CS-00708

(A) Пружинный штифт

(B) Рычаг селектора передач

(A) Рычаг селектора передач

(B) Узел рычага селектора

(C) Пластина

(A) Рычаг фиксатора

(B) Пружина фиксатора

(A)

(B)

CS-00027

CS-00109

(A)

(B)

(C)

CS-00110

(A)

(B)

CS-30

Рычаг селектора

СИСТЕМЫ УПРАВЛЕНИЯ

15) Снимите втулку узла рычага селектора с
кронштейна.

16) Снимите кронштейн с узла рычага селектора.

17) Снимите втулку с кронштейна.

2.МОДЕЛЬ СО СПОРТИВНЫМ РЕЖИМОМ
ПЕРЕКЛЮЧЕНИЯ

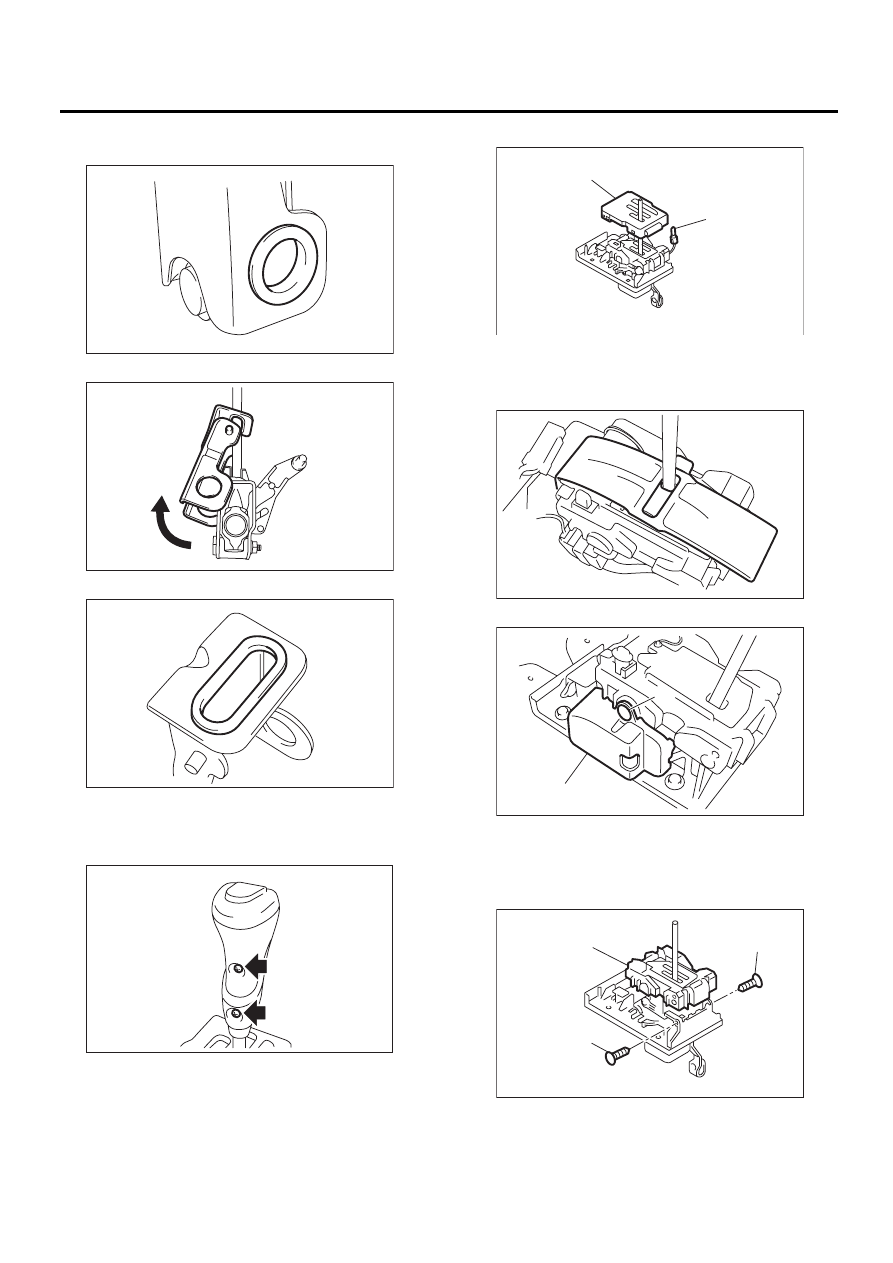

1) Снимите рукоятку.

2) Снимите лампу индикатора.

3) Снимите крышку индикатора.

4) Снимите диафрагму.

5) Снимите крышку.

6) Снимите зажимы и снимите направляющую
пластину.

CS-00111

CS-00112

CS-00113

CS-00144

(A) Крышка индикатора
(B) Индикаторная лампа

(A) Зажим
(B) Крышка

(A) Зажим
(B) Направляющая пластина

CS-00183

( A )

( B )

CS-00030

CS-00213

(A)

(B)

( B )

(A)

(A)

CS-00718

CS-31

Рычаг селектора

СИСТЕМЫ УПРАВЛЕНИЯ

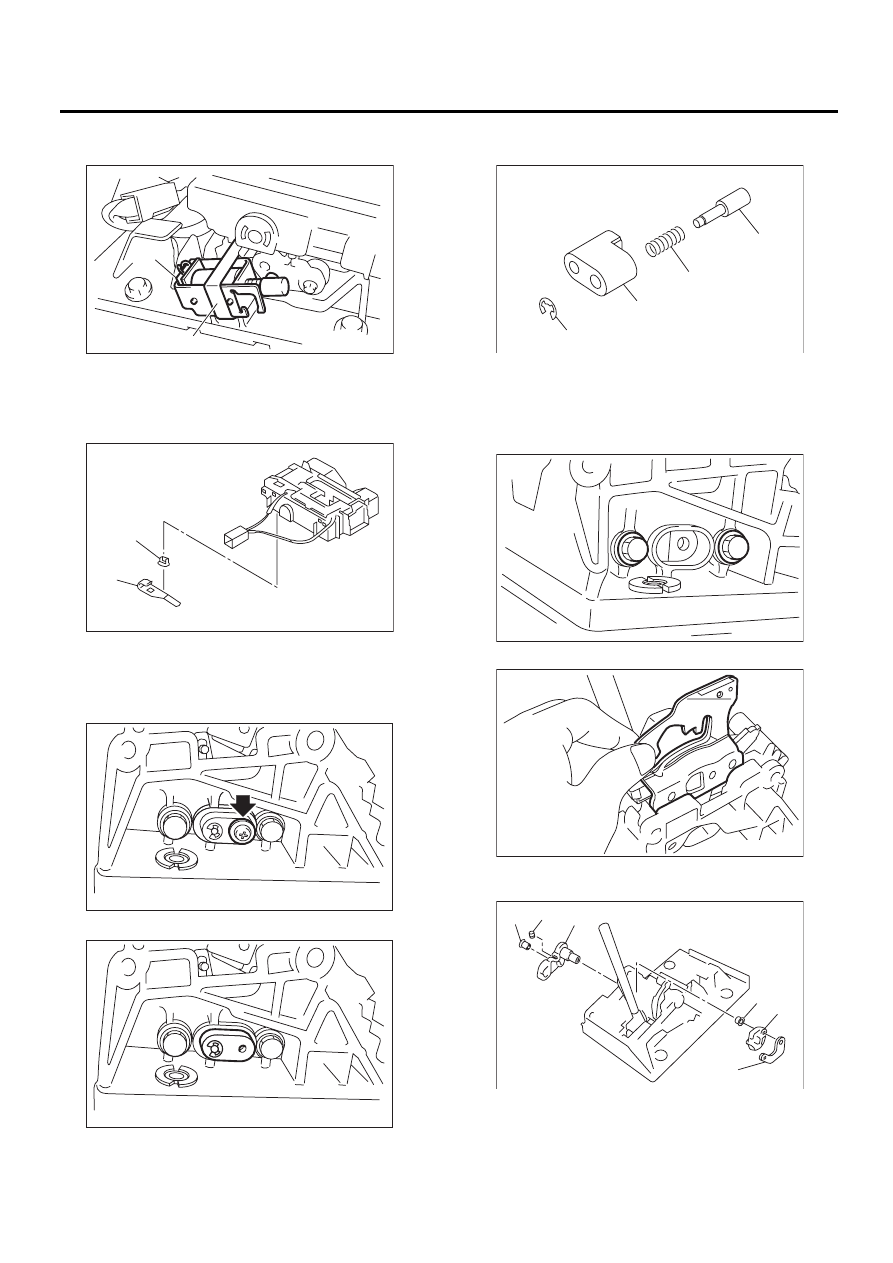

7) Снимите хомут и снимите соленоид блоки-
ровки переключения передач.

8) Снимите пружину и кнопку.

9) Отверните болт.

10) Снимите втулку.

11) Снимите зажим, затем снимите шток и пру-
жину.

12) Отверните болт.

13) Снимите направляющую кронштейна.

14) Снимите блокировочные пластины A, B, и
C, а также втулку.

(A) Хомут

(B) Соленоид блокировки переключения передач

(A) Пружина

(B) Кнопка

CS-00032

(B)

(A)

CS-00577

(B)

(A)

CS-00185

CS-00186

(A) Зажим
(B) Втулка

(C) Пружина
(D) Шток

(A) Блокировочная пластина A
(B) Блокировочная пластина B

(C) Втулка
(D) Блокировочная пластина C

CS-00150

( A )

( C )

( D )

( B )

CS-00187

CS-00188

CS-00412

(A)

(C)

(D)

(C)

(B)

(C)

CS-32

Рычаг селектора

СИСТЕМЫ УПРАВЛЕНИЯ

15) Снимите проходную изолирующую втулку и
затем извлеките пружинный штифт.

16) Снимите рычаг, затем снимите узел рычага
селектора с направляющей пластины.

17) Снимите пружину и рычаг фиксатора.

D: СБОРКА

1) Очистите все детали перед сборкой.
2) Нанесите смазку NIGTIGHT LYW № 2 или эк-
вивалентную на каждую деталь. <См. CS-3,
РЫЧАГ СЕЛЕКТОРА AT, УЗЕЛ, Общие сведе-
ния.>

ОСТОРОЖНО:
Нанесите смазку [SUNCALL GLO244] на ось
блокировочной пластины.
3) Произведите сборку в порядке, обратном
порядку разборки.
4) После завершения сборки, переведите ры-
чаг селектора в диапазон “1” из диапазона “P”,
затем проверьте совпадения показаний инди-
катора и положения рычага селектора, а так-
же совпадение указателя и отметок положе-
ния, и проверьте рабочее усилие.

E: ПРОВЕРКА

1) Проверьте снятые детали на предмет воз-
можной деформации, повреждения и износа,
путем их сравнения с аналогичными новыми.
При наличии дефектов, отремонтируйте или
замените.
2) Перед сборкой убедитесь в нормальном рабо-
чем состоянии узла рычага селектора. В нор-
мальном состоянии он работает плавно.

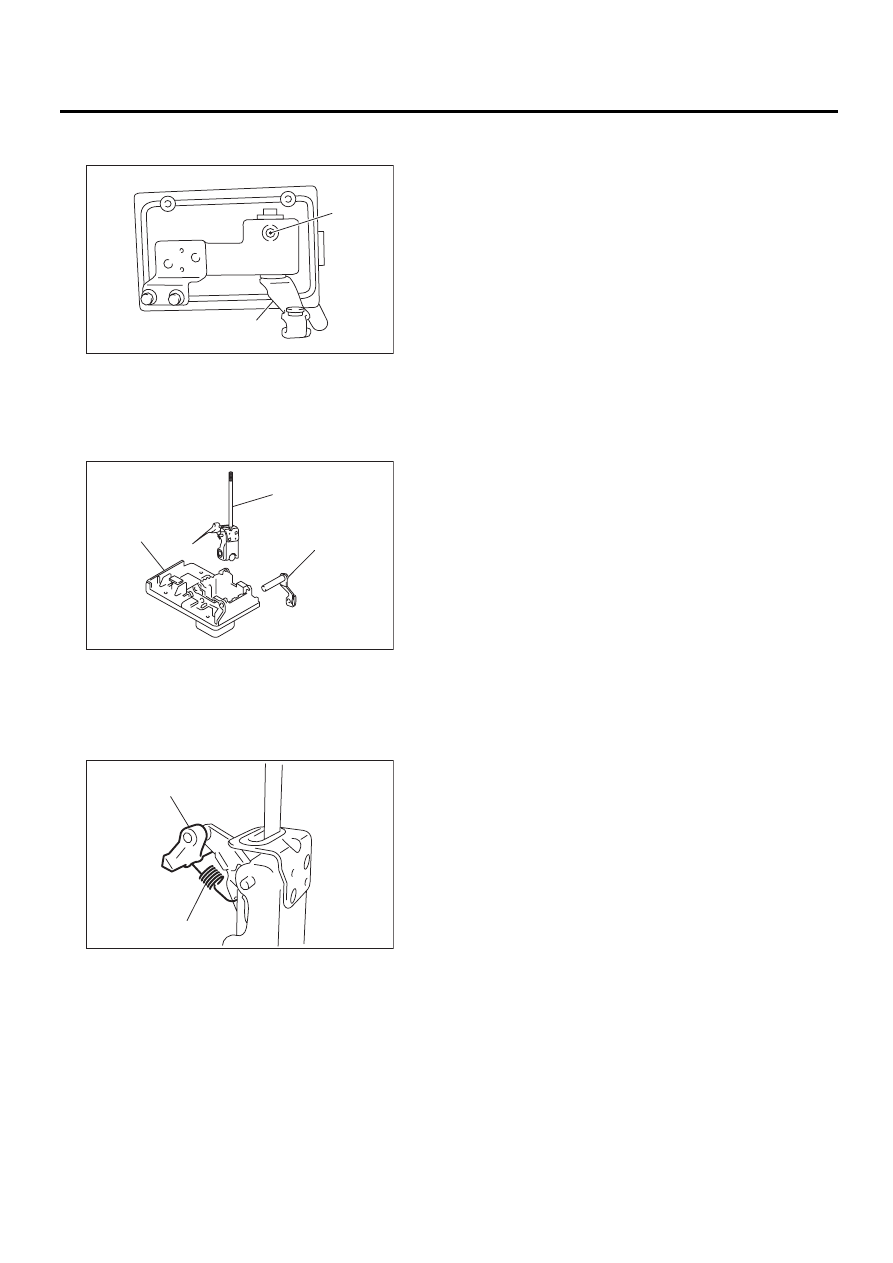

(A) Пружинный штифт

(B) Рычаг селектора передач

(A) Рычаг селектора передач

(B) Узел рычага селектора

(C) Пластина

(A) Рычаг фиксатора

(B) Пружина

(A)

(B)

CS-00027

(B)

CS-00028

(B)

(C)

(A)

CS-00029

(A)

(B)
