Subaru Forester (2008 год). Руководство - часть 405





CS-17

Система управления блокировкой переключения автоматической трансмиссии

СИСТЕМЫ УПРАВЛЕНИЯ

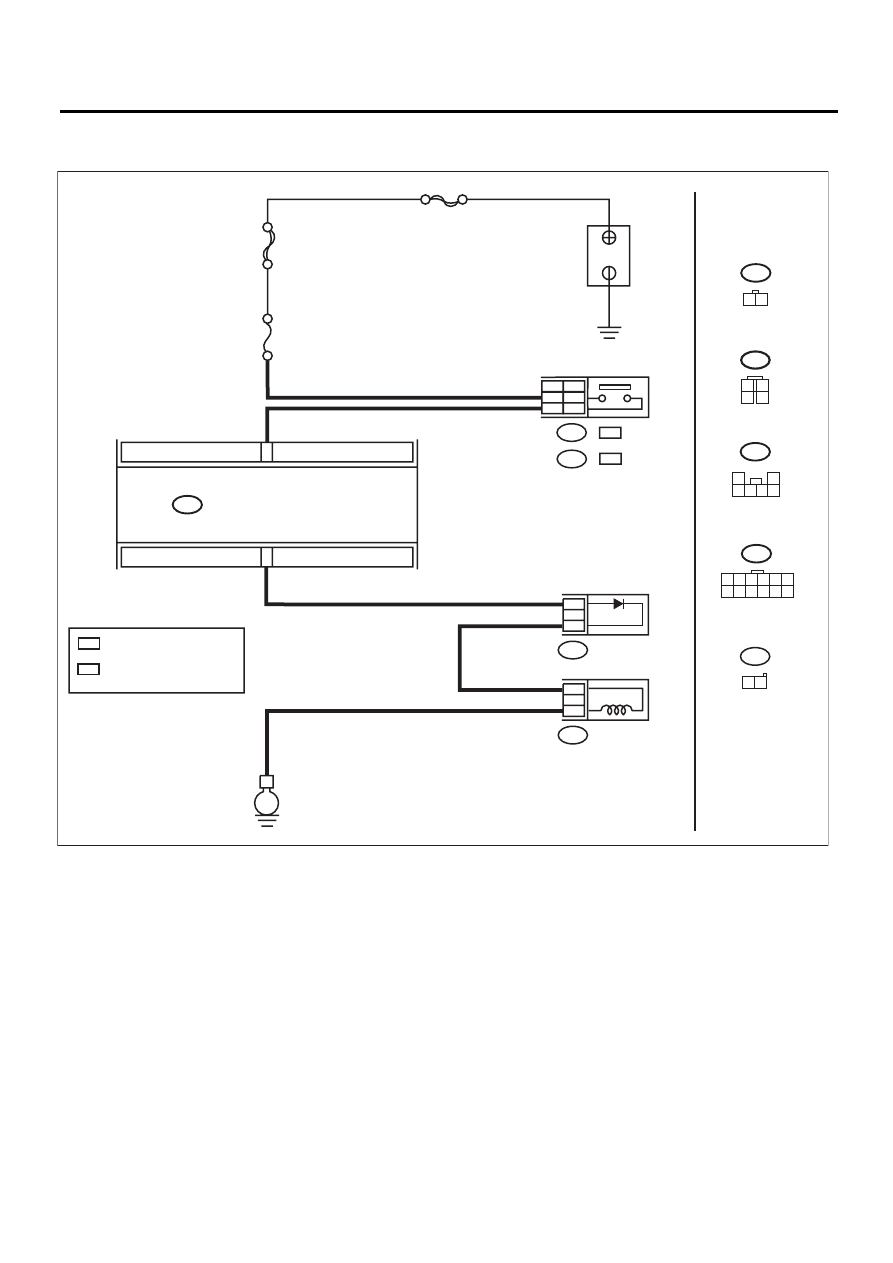

3. РЫЧАГ СЕЛЕКТОРА НЕ ПЕРЕМЕЩАЕТСЯ

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

B64

1 2

1

2

3 4 5 6

B117

B117

5

4

E

OC

WC :

:

2

1

ДИОД

B307

SBF-1

SBF

-2

No.1

6

B64

B65

OC

WC

:

:

4

6

3

2

1

OC WC

2

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
СТОП-СИГНАЛОВ

СОЛЕНОИД БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ

БЛОК УПРАВЛЕНИЯ БЛОКИРОВКИРОВКОЙ
ПЕРЕКЛЮЧЕНИЯ АВТОМАТИЧЕСКОЙ
ТРАНСМИССИИ

С КРУИЗ-КОНТРОЛЕМ

БЕЗ КРУИЗ-КОНТРОЛЯ

B373

B65

1

2

3

4

1 2 3 4 5 6
7 8 9 10 11 12

B373

B307

1 2

CS-00893

CS-18

Система управления блокировкой переключения автоматической трансмиссии

СИСТЕМЫ УПРАВЛЕНИЯ

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛОВ.
Выжмите педаль тормоза.

Включились ли стоп-сиг-
налы?

Переходите к ша-
гу 2.

Проверьте систе-
му стоп-сигналов.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ ВЫКЛЮЧА-
ТЕЛЕМ СТОП-СИГНАЛОВ И БЛОКОМ УПРАВЛЕНИЯ
БЛОКИРОВКОЙ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ AT.
1) Переведите выключатель зажигания в положение
OFF.
2) Отсоедините разъемы блока управления блоки-
ровкой переключения AT и выключателя стоп-сигна-
лов.
3) Измерьте сопротивление в жгуте проводов между
выключателем стоп-сигналов и блоком управления
блокировкой переключения AT.

Разъемы и клеммы

Модель без системы круиз-контроля

(B64) № 2 — (B373) № 4

Модель с системой круиз-контроля

(B65) № 3 — (B373) № 4

Сопротивление состав-
ляет 1 МОм или более?

Отремонтируйте
разрыв в жгуте
проводов между
блоком управле-
ния блокировкой
переключения AT
и выключателем
стоп-сигналов.

Переходите к ша-
гу 3.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ ВЫКЛЮЧА-
ТЕЛЕМ СТОП-СИГНАЛОВ И БЛОКОМ УПРАВЛЕНИЯ
БЛОКИРОВКОЙ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ AT.
Измерьте сопротивление жгута проводов между вы-
ключателем стоп-сигналов и массой кузова.

Разъемы и клеммы

Модель без системы круиз-контроля

(B64) № 2 — Масса кузова:

Модель с системой круиз-контроля

(B65) № 3 — Масса кузова:

Сопротивление состав-
ляет менее 1 Ом?

Отремонтируйте
короткое замы-
кание в жгуте
проводов между
блоком управле-
ния блокировкой
переключения AT
и выключателем
стоп-сигналов.

Переходите к ша-
гу 4.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ БЛОКОМ
УПРАВЛЕНИЯ БЛОКИРОВКОЙ ПЕРЕКЛЮЧЕНИЯ AT
И СОЛЕНОИДОМ БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ.
1) Отсоедините разъем от соленоида блокировки пе-
реключения.
2) Измерьте сопротивление в жгуте проводов между
блоком управления блокировкой переключения AT и
соленоидом блокировки переключения.

Разъемы и клеммы

(B117) № 4 — (B373) № 6

Сопротивление состав-
ляет 1 МОм или более?

Устраните раз-
рыв цепи в жгуте
проводов между
блоком управле-
ния блокировкой
переключения AT
и соленоидом
блокировки пере-
ключения.

Переходите к ша-
гу 5.

5

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ БЛОКОМ
УПРАВЛЕНИЯ БЛОКИРОВКОЙ ПЕРЕКЛЮЧЕНИЯ AT
И СОЛЕНОИДОМ БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ.
Измерьте сопротивление в жгуте проводов между
электромагнитным клапаном блокировки переключе-
ния передач и массой кузова.

Разъемы и клеммы

(B117) № 4 — Масса кузова:

Сопротивление состав-
ляет менее 1 Ом?

Устраните корот-
кое замыкание в
жгуте проводов
между блоком уп-
равления блоки-
ровкой переклю-
чения AT и соле-
ноидом
блокировки пере-
ключения.

Переходите к ша-
гу 6.

6

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ СОЛЕНОИ-
ДОМ БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ И
МАССОЙ КУЗОВА.
Измерьте сопротивление в жгуте проводов между со-
леноидом блокировки переключения передач и мас-
сой кузова.

Разъемы и клеммы

(B117) № 5 — Масса кузова:

Сопротивление состав-
ляет 1 МОм или более?

Устраните раз-
рыв цепи в жгуте
проводов между
соленоидом бло-
кировки пере-
ключения и мас-
сой кузова.

Переходите к ша-
гу 7.

CS-19

Система управления блокировкой переключения автоматической трансмиссии

СИСТЕМЫ УПРАВЛЕНИЯ

7

ПРОВЕРКА СОЛЕНОИДА БЛОКИРОВКИ ПЕРЕКЛЮ-
ЧЕНИЯ ПЕРЕДАЧ.
Измерьте сопротивление между клеммами разъема
соленоида блокировки переключения передач.

Клемма

№ 4 — № 5:

Сопротивление в диапа-
зоне 7 — 18 Ом?

Переходите к ша-
гу 8.

Замените соле-
ноид блокировки
переключения
передач.

8

ПРОВЕРКА СОЛЕНОИДА БЛОКИРОВКИ ПЕРЕКЛЮ-
ЧЕНИЯ ПЕРЕДАЧ.
Подсоедините аккумулятор к клеммам разъема соле-
ноида блокировки переключения передач и приведите
в действие соленоид.

Клемма

№ 4 (+) — № 5 (–):

Соленоид блокировки
переключения передач
работает нормально?

Переходите к ша-
гу 9.

Замените соле-
ноид блокировки
переключения
передач.

9

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.

Обнаружен ли плохой
контакт в разъеме?

Устраните пло-
хой контакт.

Замените блок
управления бло-
кировкой пере-
ключения AT.

Шаг

Проверка

Да

Нет

CS-20

Система управления блокировкой переключения автоматической трансмиссии

СИСТЕМЫ УПРАВЛЕНИЯ

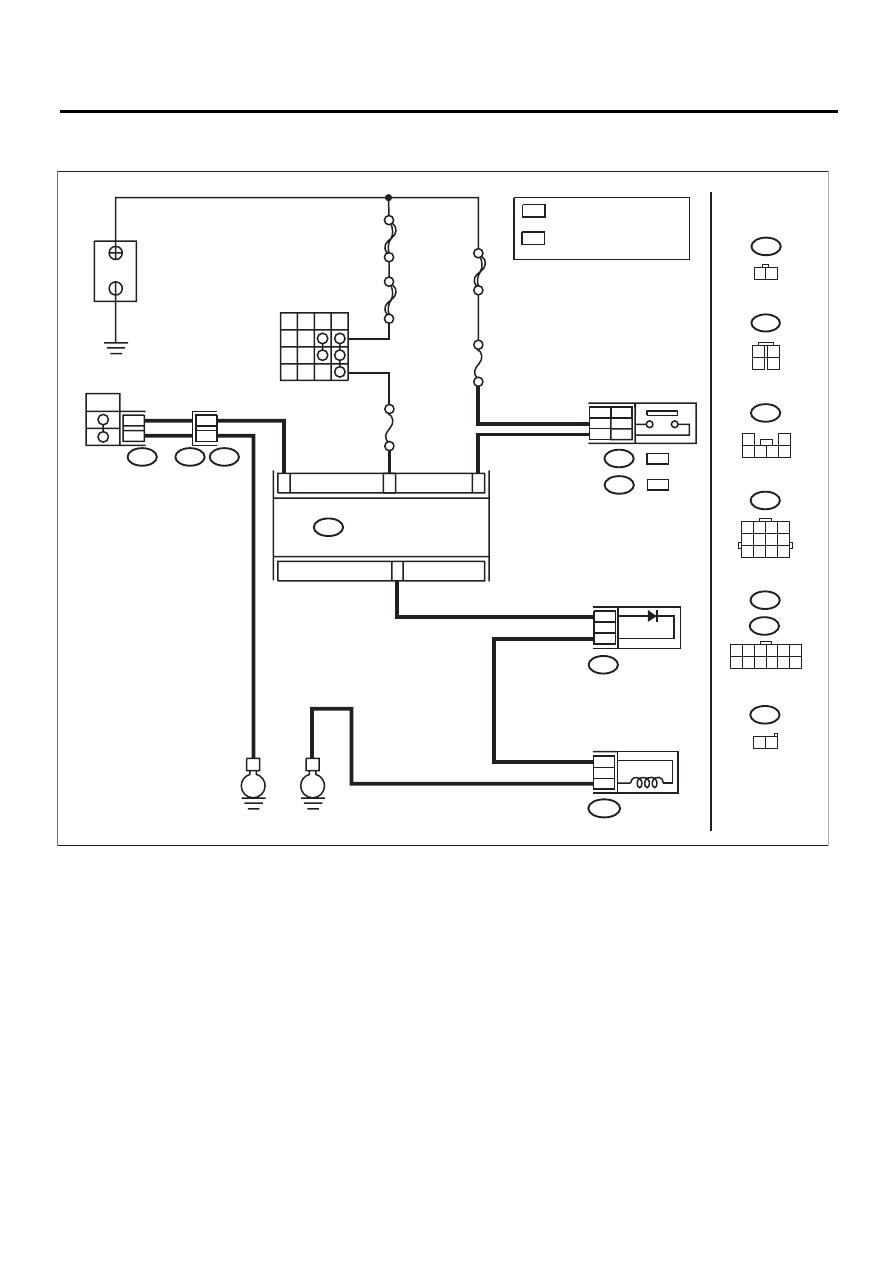

4.РЫЧАГ СЕЛЕКТОРА НЕ БЛОКИРУЕТСЯ

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

CS-00894

B373

B64

1 2

B117

1

2

3 4 5 6

B12

1 2 3 4
5 6 7 8
9 10 11 12

B65

1

2

3

4

1 2 3 4 5 6
7 8 9 10 11 12

B373

T7

B307

1 2

E

6

B307

1

2

БЛОК УПРАВЛЕНИЯ
БЛОКИРОВКИРОВКОЙ
ПЕРЕКЛЮЧЕНИЯ
АВТОМАТИЧЕСКОЙ
ТРАНСМИССИИ

OC

WC

ДИОД

SBF

-2

No.1

6

4

2

P

B12

T3

T7

4

5

9

АККУМУЛЯТОР

B64

3

ВЫКЛЮЧАТЕЛЬ
СТОП-СИГНАЛОВ

2

1

OC WC

2

B65

:

:

OC

WC

ПЕРЕКЛЮЧАТЕЛЬ

БЛОКИРАТОРА

1

No.1

8

SBF

-1

SBF

-4

OFF ACC

ACC

ON

B

IG

ВЫКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ

СОЛЕНОИД
БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ

B117

4

5

E

3

С КРУИЗ-КОНТРОЛЕМ

:

: БЕЗ КРУИЗ-КОНТРОЛЯ
