СИСТЕМЫ УПРАВЛЕНИЯ

CS

Страница

1.

Общие сведения .......................................................................................2

2.

Расположение электрических компонентов .........................................8

3.

Система управления блокировкой переключения автоматической
трансмиссии ............................................................................................12

4.

Рычаг селектора  ....................................................................................27

5.

Трос селектора .......................................................................................33

6.

Соленоид блокировки переключения передач АТ и датчик
диапазона “Р” .........................................................................................36

7.

Блок управления блокировкой переключения автоматической
трансмиссии ............................................................................................38

8.

Рычаг переключения передач МТ ........................................................39

9.

Рычаг выбора диапазона MT  ................................................................45

10.

Трос выбора диапазона .........................................................................47

11.

Общая таблица диагностики .................................................................48

CS-2

Общие сведения

СИСТЕМЫ УПРАВЛЕНИЯ

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пункт

Технические характеристики

Усилие перемещения штока относи-
тельно рычага

Н (кгс, фунт силы)

3,7 (0,38, 0,83) или менее

CS-3

Общие сведения

СИСТЕМЫ УПРАВЛЕНИЯ

B: УЗЕЛ

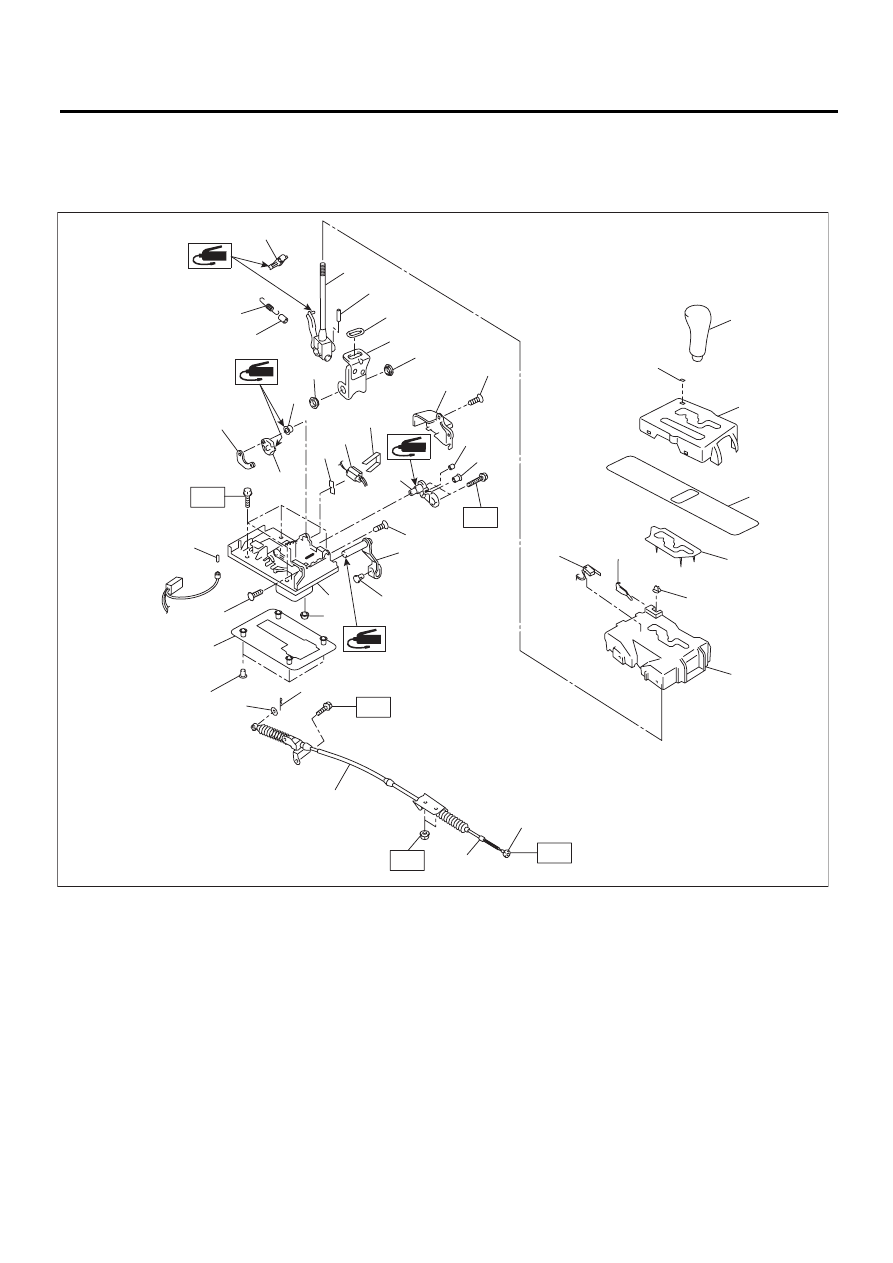

1. РЫЧАГ СЕЛЕКТОРА AT

• Кроме моделей со спортивным режимом переключения

T2

T4

T4

T3

(39)

(37)

(35)

(36)

(28)

(33)

(30)

(27)

(31)

(32)

(29)

(38)

(28)

(26)

(3)

(25)

(15)

(14)

(12)

(13)

(11)

(34)

(1)

(2)

(4)

(5)

(10)

(6)

(8)

(9)

(16)

(17)

(18)

(28)

(40)

(18)

(7)

(23)

(22)

(24)

T1

(20)

(19)

(21)

CS-00716

CS-4

Общие сведения

СИСТЕМЫ УПРАВЛЕНИЯ

(1)

Рукоятка

(17) Кронштейн

(32) Проходная изолирующая втулка

(2)

Крышка индикатора

(18) Втулка

(33) Прокладка

(3)

Крышка

(19) Блокировочная пластина B

(34) Проставка

(4)

Диафрагма

(20) Втулка

(35) Шайба

(5)

Подушка

(21) Втулка

(36) Стопорный штифт

(6)

Кнопка

(22) Блокировочная пластина A

(37) Трос рычага селектора

(7)

Подушка

(23) Втулка

(38) Регулировочная гайка В

(8)

Датчик диапазона “P”

(24) Блокировочная пластина C

(39) Регулировочная гайка А

(9)

Пружина

(25) Соленоид блокировки переключе-

ния передач

(40) Крышка

(10) Направляющая пластина

(26) Хомут





(11) Рычаг фиксатора

(27) Индикаторная лампа

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(12) Пружина фиксатора

(28) Зажим

T1: 2,0 (0,2, 1,4)

(13) Трубка

(29) Рычаг селектора передач

T2: 7,5 (0,76, 5,5)

(14) Узел рычага селектора

(30) Узел втулки

T3: 13 (1,3, 9,4)

(15) Пружинный штифт

(31) Узел пластины

T4: 18 (1,8, 13,3)

(16) Втулка
