EN(H4DOTC)(diag)-265

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CE:КДН P2088 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

ПРИВОДОМ ПОЗИЦИОНИРОВАНИЯ ВПУСКНОГО
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (БАНК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРИЗНАК НЕИСПРАВНОСТИ:
Неверный холостой ход

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DOTC)(diag)-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру провер-
ки <
См. EN(H4DOTC)(diag)-46, ПРОЦЕДУРА, Режим проверки.>.

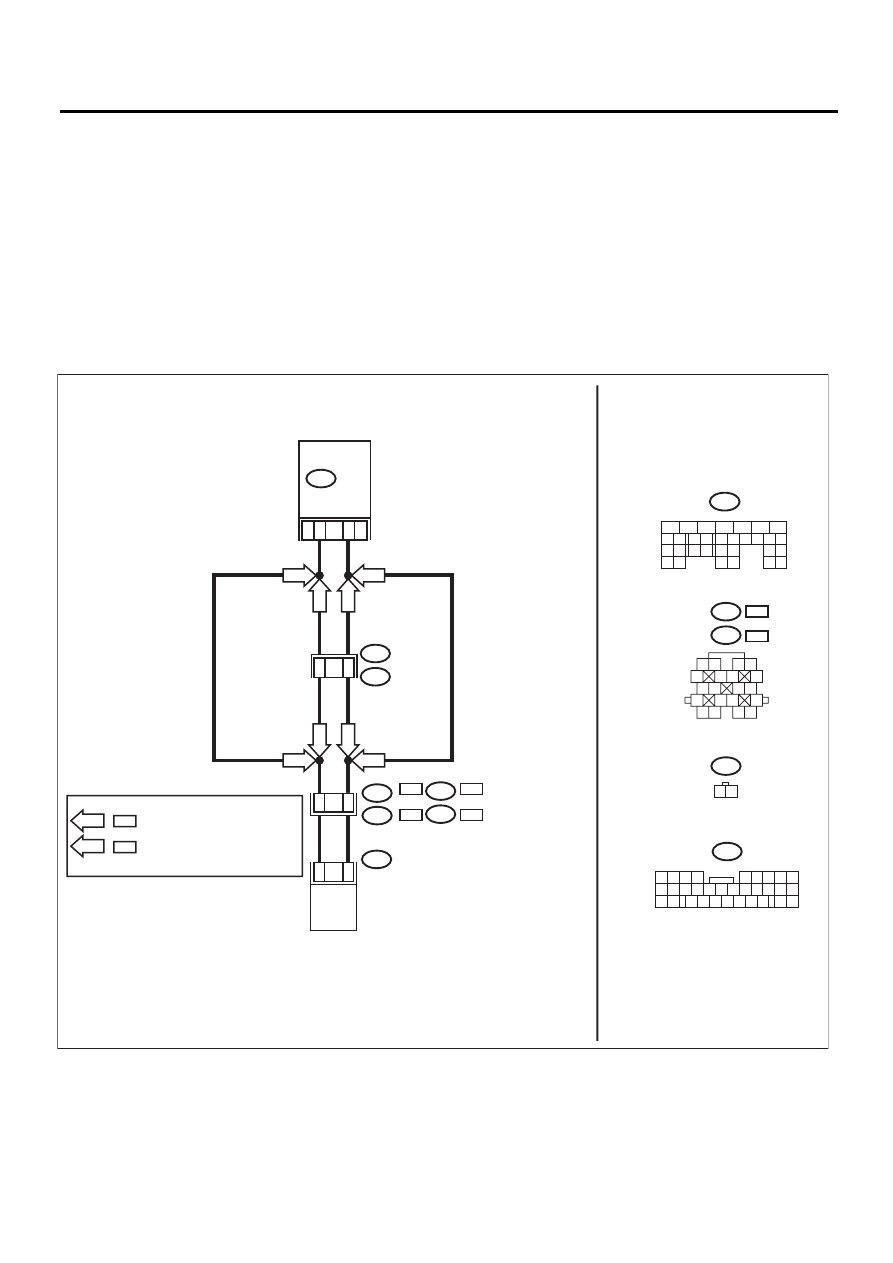

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04888

F60

E3

B137

E38

16

2

1

2

1

B62

F45

25

27

E38

F60

1 2

17

1 2

5

6 7

8

13

14 15

16

9 10

11 12

3 4

17 18

19 20

B137

F45

ECM

ПРАВЫЙ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
УПРАВЛЕНИЯ ПОТОКОМ МАСЛА

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

B22

E3

RHD

RHD

LHD

LHD

RHD

RHD

RHD

RHD

LHD

LHD

LHD

LHD

LHD

RHD

LHD

RHD

:МОДЕЛЬ С ЛЕВОСТОРОННИМ

  УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ

 УПРАВЛЕНИЕМ

B22

RHD

LHD

EN(H4DOTC)(diag)-266

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ЭЛЕКТРОМАГНИТНЫМ КЛАПАНОМ УПРАВ-
ЛЕНИЯ ПОТОКОМ МАСЛА.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отключите разъем от ECM и электромаг-
нитного клапана управления потоком масла.
3) Измерьте сопротивление между ECM и
электромагнитным клапаном управления пото-
ком масла.

Разъемы и клеммы

(B137) № 17 — (E38) № 1:
(B137) № 16 — (E38) № 2:

Сопротивление составля-
ет менее 1 Ом?

Переходите к ша-
гу 2.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом электро-
магнитного клапана
управления потоком
масла
• Плохой контакт в
соединительном
разъеме

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ЭЛЕКТРОМАГНИТНЫМ КЛАПАНОМ УПРАВ-
ЛЕНИЯ ПОТОКОМ МАСЛА.
Измерьте сопротивление между ECM и массой
кузова.

Разъемы и клеммы

(B137) № 17 — Масса кузова:
(B137) № 16 — Масса кузова:

Сопротивление составля-
ет 1 МОм или более?

Переходите к ша-
гу 3.

Устраните короткое
замыкание на массу
в проводке между
ECM и разъемом
электромагнитного
клапана управления
потоком масла.

3

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО КЛАПА-
НА УПРАВЛЕНИЯ ПОТОКОМ МАСЛА.
Измерьте сопротивление между клеммами
электромагнитного клапана управления пото-
ком масла.

Клеммы

№ 1 — № 2:

Сопротивление в диапазо-
не 6 — 12 Ом?

Устраните пло-
хой контакт в
разъеме ECM и
разъеме электро-
магнитного кла-
пана управления
потоком масла.

Замените электро-
магнитный клапан
управления потоком
масла. <См.
ME(H4DO)-72, Рас-
пределительный
вал.>

EN(H4DOTC)(diag)-267

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CF:КДН P2089 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

ПРИВОДОМ ПОЗИЦИОНИРОВАНИЯ ВПУСКНОГО
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (БАНК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРИЗНАК НЕИСПРАВНОСТИ:
Неверный холостой ход

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DOTC)(diag)-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру провер-
ки <
См. EN(H4DOTC)(diag)-46, ПРОЦЕДУРА, Режим проверки.>.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04888

F60

E3

B137

E38

16

2

1

2

1

B62

F45

25

27

E38

F60

1 2

17

1 2

5

6 7

8

13

14 15

16

9 10

11 12

3 4

17 18

19 20

B137

F45

ECM

ПРАВЫЙ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
УПРАВЛЕНИЯ ПОТОКОМ МАСЛА

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

B22

E3

RHD

RHD

LHD

LHD

RHD

RHD

RHD

RHD

LHD

LHD

LHD

LHD

LHD

RHD

LHD

RHD

:МОДЕЛЬ С ЛЕВОСТОРОННИМ

  УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ

 УПРАВЛЕНИЕМ

B22

RHD

LHD

EN(H4DOTC)(diag)-268

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ЭЛЕКТ-
РОМАГНИТНЫМ КЛАПАНОМ УПРАВЛЕНИЯ ПО-
ТОКОМ МАСЛА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отключите разъем от ECM и электромагнитно-
го клапана управления потоком масла.
3) Измерьте напряжение между ECM и массой ку-
зова.

Разъемы и клеммы

(B137) № 17 (+) — Масса кузова (–):
(B137) № 16 (+) — Масса кузова (–):

Напряжение меньше, чем
1 В?

Переходите к ша-
гу 2.

Устраните короткое
замыкание на цепь
питания в проводке
между ECM и разъ-
емом электромаг-
нитного клапана уп-
равления потоком
масла.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ЭЛЕКТ-
РОМАГНИТНЫМ КЛАПАНОМ УПРАВЛЕНИЯ ПО-
ТОКОМ МАСЛА.
Измерьте сопротивление между ECM и разъемом
электромагнитного клапана управления потоком
масла.

Разъемы и клеммы

(B137) № 17 — (E38) № 1:
(B137) № 16 — (E38) № 2:

Сопротивление составля-
ет менее 1 Ом?

Переходите к ша-
гу 3.

Устраните неис-
правность в провод-
ке и разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом электро-
магнитного клапана
управления потоком
масла
• Плохой контакт в
соединительном
разъеме

3

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
УПРАВЛЕНИЯ ПОТОКОМ МАСЛА.
Измерьте сопротивление между клеммами элект-
ромагнитного клапана управления потоком масла.

Клеммы

№ 1 — № 2:

Сопротивление в диапа-
зоне 6 — 12 Ом?

Устраните пло-
хой контакт в
разъеме ECM и
разъеме электро-
магнитного кла-
пана управления
потоком масла.

Замените электро-
магнитный клапан
управления пото-
ком масла. <См.
ME(H4DO)-72, Рас-
пределительный
вал.>
