Subaru Forester (2008 год). Руководство - часть 377





EN(H4DOTC)(diag)-229

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ТРОСА СЕЛЕКТОРА.

Имеются какие-либо не-
исправности в тросе се-
лектора?

Отремонтируйте
или отрегулируй-
те трос селекто-
ра. <См. CS-33,
Трос рычага се-
лектора.>

Переходите к шагу 2.

2

ПРОВЕРКА ВХОДНОГО СИГНАЛА ECM.
1) Поверните выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между ECM и массой
кузова, установив рычаг селектора в положение
“N” и “P”.

Разъемы и клеммы

(B136) № 31 (+) — Масса кузова (–):

Напряжение меньше, чем
1 В?

Устраните пло-
хой контакт в
разъеме ECM.

Переходите к шагу 3.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ПЕРЕКЛЮЧАТЕЛЯ БЛОКИРАТОРА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM и переключа-
теля блокиратора.
3) Измерьте сопротивление в проводке между
ECM и разъемом переключателя блокиратора.

Разъемы и клеммы

(B136) № 31 — (T7) № 12:

Сопротивление составля-
ет менее 1 Ом?

Переходите к ша-
гу 4.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом переклю-
чателя блокиратора.
• Плохой контакт в
соединительном
разъеме

4

ПРОВЕРКА ЦЕПИ МАССЫ ПЕРЕКЛЮЧАТЕЛЯ
БЛОКИРАТОРА.
Измерьте сопротивление в проводке между
разъемом переключателя блокиратора и массой
двигателя.

Разъемы и клеммы

(T7) № 7 — Масса двигателя:

Сопротивление составля-
ет менее 5 Ом?

Замените пере-
ключатель бло-
киратора. <См.
4AT-52, Пере-
ключатель бло-
киратора.>

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между разъ-
емом переключателя
блокиратора и цепью
массы электродвига-
теля стартера
• Плохой контакт в
соединительном
разъеме
• Плохой контакт в
разъеме электродви-
гателя стартера
• Плохой контакт в
цепи массы электро-
двигателя стартера
• Электродвигатель
стартера

EN(H4DOTC)(diag)-230

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BM:КДН P0852 ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ

ДАТЧИКА НЕЙТРАЛЬНОЙ ПЕРЕДАЧИ (МОДЕЛЬ MT)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения
ПРИЗНАК НЕИСПРАВНОСТИ:
Неверный холостой ход

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DOTC)(diag)-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру провер-
ки <
См. EN(H4DOTC)(diag)-46, ПРОЦЕДУРА, Режим проверки.>.

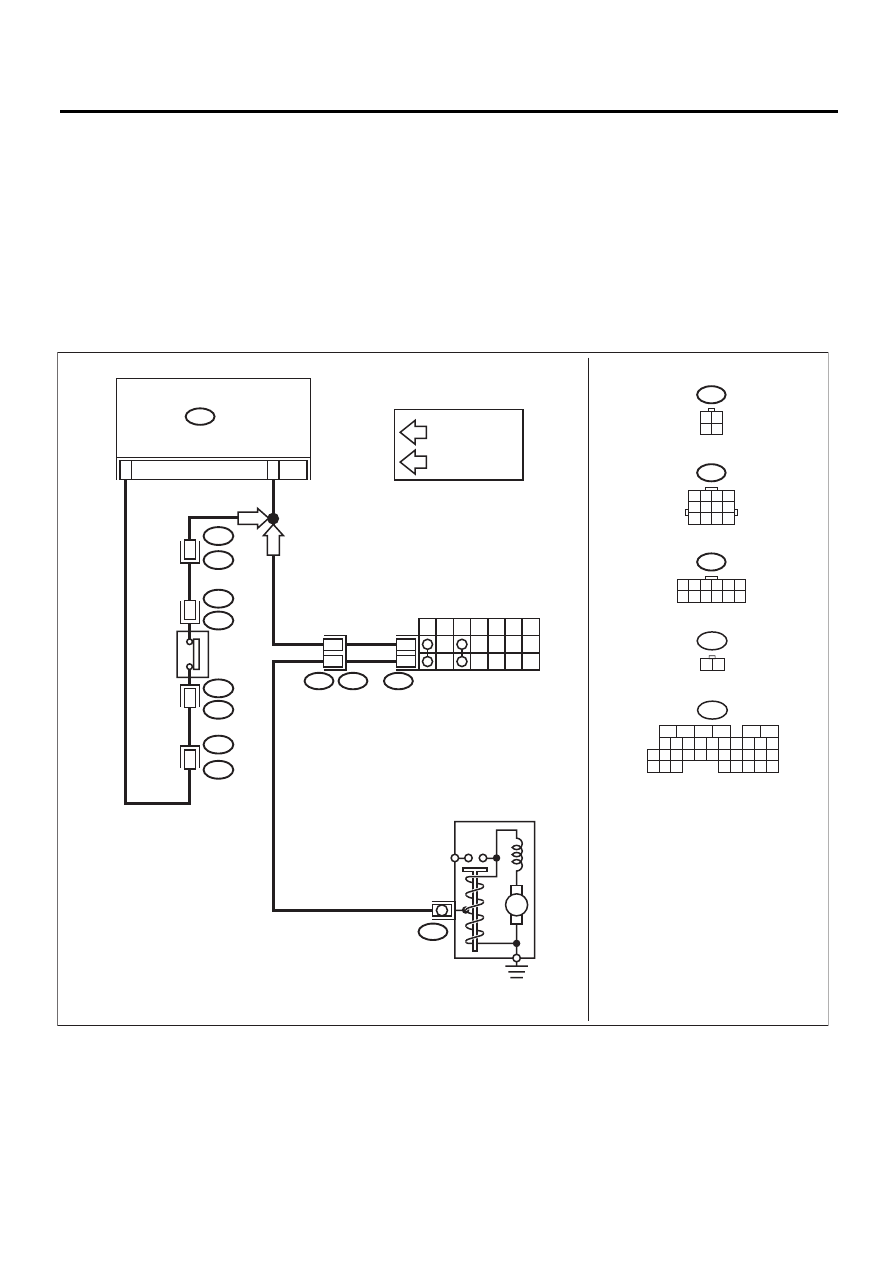

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05776

B12

T3

B14

T7

ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРАТОРА

ДАТЧИК
НЕЙТРАЛЬНОЙ
ПЕРЕДАЧИ

ДВИГАТЕЛЬ СТАРТЕРА

P

R

N

D

3

2

1

B136

ECM

31

6

T7

1 2 3 4 5 6
7 8 9 10 11 12

B12

1 2 3 4
5 6 7 8
9 10 11 12

3

T2

T9

B128

2

T2

1

B128

T9

1

MT

AT

1 2

B128

3 4

M

12

11

12

7

T12

T12

T12

1 2

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

: МОДЕЛЬ AT

: МОДЕЛЬ МT

MT

AT

EN(H4DOTC)(diag)-231

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BN:КДН P1160 НЕИСПРАВНОСТЬ ВОЗВРАТНОЙ ПРУЖИНЫ

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН P2101. <См. EN(H4DOTC)(diag)-
273, КДН P2101 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ ЦЕПИ ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА
ДРОССЕЛЬНОЙ ЗАСЛОНКИ, Процедура диагностики с использованием кодов диагностики неис-
правностей (КДН).>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВХОДНОГО СИГНАЛА ECM.
1) Поверните выключатель зажигания в положение
ON.
2) Переместите рычаг переключения передач в
нейтральное положение.
3) Измерьте напряжение между ECM и массой ку-
зова.

Разъемы и клеммы

(B136) № 31 (+) — Масса кузова (–):

Напряжение меньше, чем
1 В?

Устраните пло-
хой контакт в
разъеме ECM.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъемы от ECM и разъем провод-
ки трансмиссии (T9).
3) Измерьте сопротивление в проводке между ECM
и разъемом проводки трансмиссии.

Разъемы и клеммы

(B136) № 31 — (B128) № 1:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 3.

Устраните раз-
рыв цепи в про-
водке между
ECM и разъемом
проводки транс-
миссии.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ.
Измерьте сопротивление в проводке между ECM и
разъемом проводки трансмиссии.

Разъемы и клеммы

(B128) № 3 — (B136) № 6:

Сопротивление состав-
ляет менее 5 Ом?

Переходите к ша-
гу 4.

Устраните раз-
рыв цепи в про-
водке между
ECM и разъемом
проводки транс-
миссии.

4

ПРОВЕРКА ДАТЧИКА НЕЙТРАЛЬНОГО ПОЛОЖЕ-
НИЯ.
1) Переместите рычаг переключения передач в
нейтральное положение.
2) Измерьте сопротивление между клеммами разъ-
ема жгута проводки трансмиссии.

Разъемы и клеммы

(T9) № 1 — № 3:

Сопротивление состав-
ляет менее 1 Ом?

Устраните пло-
хой контакт в
разъеме жгута
проводки транс-
миссии.

Устраните раз-
рыв цепи в жгуте
проводки транс-
миссии или заме-
ните датчик ней-
тральной переда-
чи.

EN(H4DOTC)(diag)-232

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BO:КДН P1410 ЗАЛИПАНИЕ В ОТКРЫТОМ СОСТОЯНИИ ПЕРЕКЛЮЧАЮЩЕГО

КЛАПАНА СИСТЕМЫ ПОДАЧИ ВТОРИЧНОГО ВОЗДУХА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DOTC)(diag)-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру провер-
ки <
См. EN(H4DOTC)(diag)-46, ПРОЦЕДУРА, Режим проверки.>.
