Subaru Forester (2008 год). Руководство - часть 373





EN(H4DOTC)(diag)-213

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Есть ли на дисплее какие-ли-
бо другие КДН?

Проверьте соответс-
твующие КДН, исполь-
зуя “Список кодов диа-
гностики неисправнос-
ти (КДН)”. <См.
EN(H4DOTC)(diag)-81,
Список кодов диагнос-
тики неисправностей
(КДН).>

Переходите к ша-
гу 2.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ВЫКЛЮЧАТЕЛЕМ ЗАЖИГАНИЯ.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъем от ECM.
3) Поверните выключатель зажигания в
положение ON.
4) Измерьте напряжение между ECM и
массой кузова.

Разъемы и клеммы

(B136) № 32 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Устраните короткое
замыкание на цепь пи-
тания в проводке
между ECM и выклю-
чателем зажигания.

Устраните пло-
хой контакт в
разъеме ECM.

EN(H4DOTC)(diag)-214

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BA:КДН P0519 РАБОЧИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ УПРАВЛЕНИЯ

ПОДАЧЕЙ ВОЗДУХА НА ХОЛОСТОМ ХОДУ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРИЗНАК НЕИСПРАВНОСТИ:
Двигатель продолжает работать на более высоких оборотах, чем предусмотрено на холостом ходу

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти <См.
EN(H4DOTC)(diag)-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DOTC)(diag)-46, ПРОЦЕДУРА, Режим проверки.>.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Есть ли на дисплее ка-
кие-либо другие КДН?

Проверьте соответс-
твующие КДН, ис-
пользуя “Список ко-
дов диагностики неис-
правности (КДН)”.
<См.
EN(H4DOTC)(diag)-81,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Переходите к шагу 2.

2

ПРОВЕРКА СИСТЕМЫ ВПУСКА ВОЗДУХА.
1) Запустите двигатель и установите его в ре-
жим холостого хода.
2) Проверьте следующие позиции.
• Ослабление впускного коллектора и корпу-
са дроссельной заслонки
• Трещины прокладки впускного коллектора
и прокладки корпуса дроссельной заслонки
• Отсоединение вакуумных шлангов

Выявлены ли неполад-
ки в системе впуска
воздуха?

Устраните подсос и
утечки воздуха.

Переходите к шагу 3.

3

ПРОВЕРКА БЛОКА ЭЛЕКТРОННОЙ ДРОС-
СЕЛЬНОЙ ЗАСЛОНКИ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Снимите блок электронной дроссельной
заслонки.
3) Проверьте блок электронной дроссельной
заслонки.

Обнаружены ли посто-
ронние предметы внут-
ри блока электронной
дроссельной заслонки?

Удалите посторон-
ние предметы из бло-
ка электронной дрос-
сельной заслонки.

Выполните диагности-
ку КДН P2101. <См.
EN(H4DOTC)(diag)-273,
КДН P2101 ДИАПА-
ЗОН/РАБОЧИЕ ХА-
РАКТЕРИСТИКИ ЦЕ-
ПИ ЭЛЕКТРОДВИГА-
ТЕЛЯ ПРИВОДА
ДРОССЕЛЬНОЙ ЗА-
СЛОНКИ, Процедура
диагностики с исполь-
зованием кодов диа-
гностики неисправнос-
тей (КДН).>

EN(H4DOTC)(diag)-215

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BB:КДН P0600 ПОСЛЕДОВАТЕЛЬНАЯ ЛИНИЯ СВЯЗИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти <См.
EN(H4DOTC)(diag)-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DOTC)(diag)-46, ПРОЦЕДУРА, Режим проверки.>.

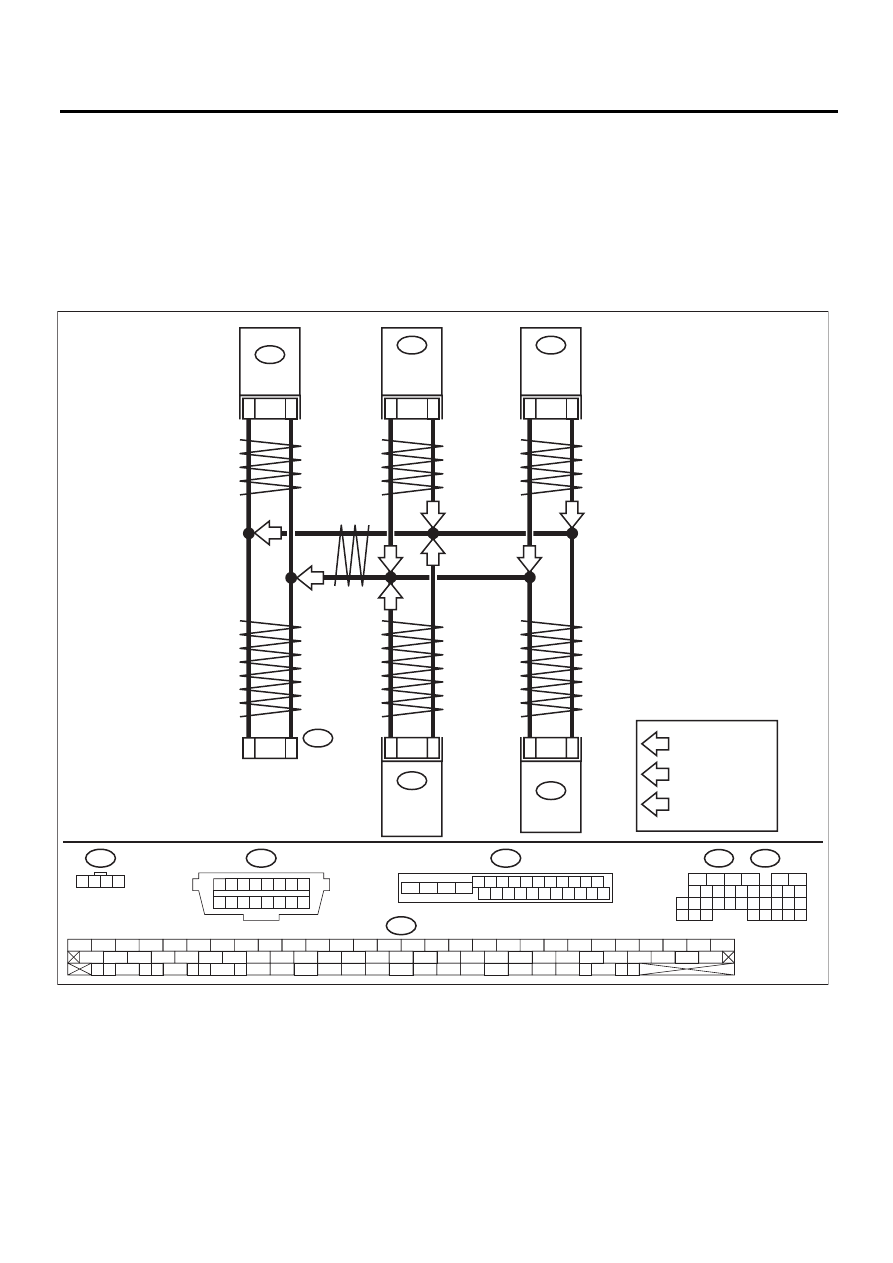

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

EN-04881

27

35

6

14

ECM

21

9

32

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27

28 29

8

17

24

31

18

25

1

2

3

4

5

6

33 34 35

ВИТ

АЯ ПАР

А

: С СИСТЕМОЙ VDC

ABS

VDC

: МОДЕЛЬ AT

AT

: БЕЗ СИСТЕМЫ VDC

B55

B136

B136

B40

1

2

ДАТЧИК УГЛА

ПОВОРОТА
РУЛЕВОГО

КОЛЕСА

ВИТАЯ ПАРА

ВИТ

АЯ

 ПАР

А

B231

B231

B40

B310

B301

3 4

1 2

VDC

ABS

VDC

ABS

11

26

БЛОК

УПРАВЛЕНИЯ

СИСТЕМЫ ABS

B301

ВИТ

АЯ

 ПАР

А

ВИТ

АЯ

 ПАР

А

17

1

8

ВИТ

АЯ

 ПАР

А

B55

VDC

VDC

8

1

8

3

TCM

B310

ВИТ

АЯ

 ПАР

А

4 5 6 7 8 9

16 17 18 19 20

2 3

1

21 22 23 24 25 26

10 11

13

14

12

15

56 57

59 60

62 63

65

82 83

80

28

27

26

25

24

23

21

22

19

20

18

17

16

15

14

13

12

11

10

9

7

8

6

5

3

4

2

1

55

54

52

53

51

81

50

48

49

47

46

44

45

79

78

77

76

75

43

42

41

40

74

73

72

71

70

39

38

37

36

69

68

67

66

35

34

33

61

64

32

31

30

58

29

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

AT

AT

БЛОК

УПРАВЛЕНИЯ

СИСТЕМЫ VDC

РАЗЪЕМ

ПЕРЕДАЧИ ДАННЫХ

EN(H4DOTC)(diag)-216

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

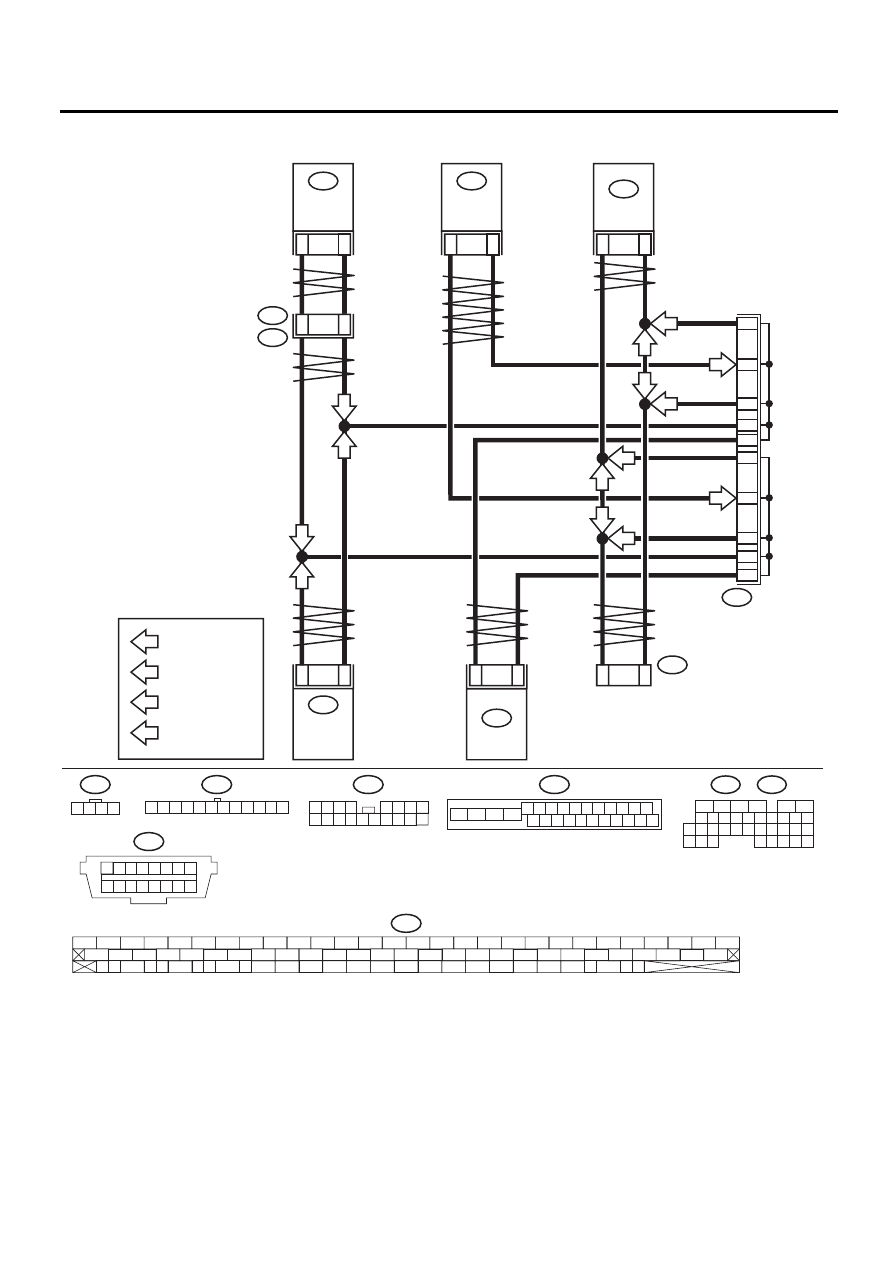

• Модель с правосторонним управлением

EN-04882

11

26

21

9

32

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27

28 29

8

17

24

31

18

25

1

2

3

4

5

6

33 34 35

ВИТ

АЯ ПАР

А

ВИТ

АЯ

 ПАР

А

: С СИСТЕМОЙ VDC

ABS

VDC

: МОДЕЛЬ AT

AT

: МОДЕЛЬ MT

MT

: БЕЗ СИСТЕМЫ VDC

B55

B136

F49

F45

B62

1

2

РАЗЪЕМ

ПЕРЕДАЧИ ДАННЫХ

B231

B231

B246

F45

B40

B310

F49

3 4

1 2

VDC

ABS

VDC

ABS

8

1

8

3

B310

ВИТ

АЯ



ПАР

А

ВИТ

АЯ



ПАР

А

ВИТ

АЯ ПАР

А

ВИТ

АЯ

 ПАР

А

14

6

MT

MT

35

27

СОЕДИНИТЕЛЬНЫЙ

РАЗЪЕМ ЛИНИИ CAN

ECM

B136

4 5 6 7 8 9

16 17 18 19 20

2 3

1

21 22 23 24 25 26

10 11

13

14

12

15

56 57

59 60

62 63

65

82 83

80

28

27

26

25

24

23

21

22

19

20

18

17

16

15

14

13

12

11

10

9

7

8

6

5

3

4

2

1

55

54

52

53

51

81

50

48

49

47

46

44

45

79

78

77

76

75

43

42

41

40

74

73

72

71

70

39

38

37

36

69

68

67

66

35

34

33

61

64

32

31

30

58

29

5

6

B246

B40

7

8

10

9

2

6

3

5

4

11

ВИТ

АЯ

 ПАР

А

1

8

17

B55

TCM

AT

AT

MT

MT

AT

AT

VDC

VDC

1 2 3 4 5 6 7 8 9 10 11 12

1
9

2 3

8

10

4

11 12 13 14 15 16

5 6 7

17 18

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

БЛОК

УПРАВЛЕНИЯ

СИСТЕМЫ ABS

БЛОК

УПРАВЛЕНИЯ

СИСТЕМЫ VDC

ДАТЧИК УГЛА

ПОВОРОТА
РУЛЕВОГО

КОЛЕСА
