EN(H4DOTC)(diag)-177

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AO:КДН P0410 СИСТЕМА ПОДАЧИ ВТОРИЧНОГО ВОЗДУХА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DOTC)(diag)-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру провер-
ки <
См. EN(H4DOTC)(diag)-46, ПРОЦЕДУРА, Режим проверки.>.

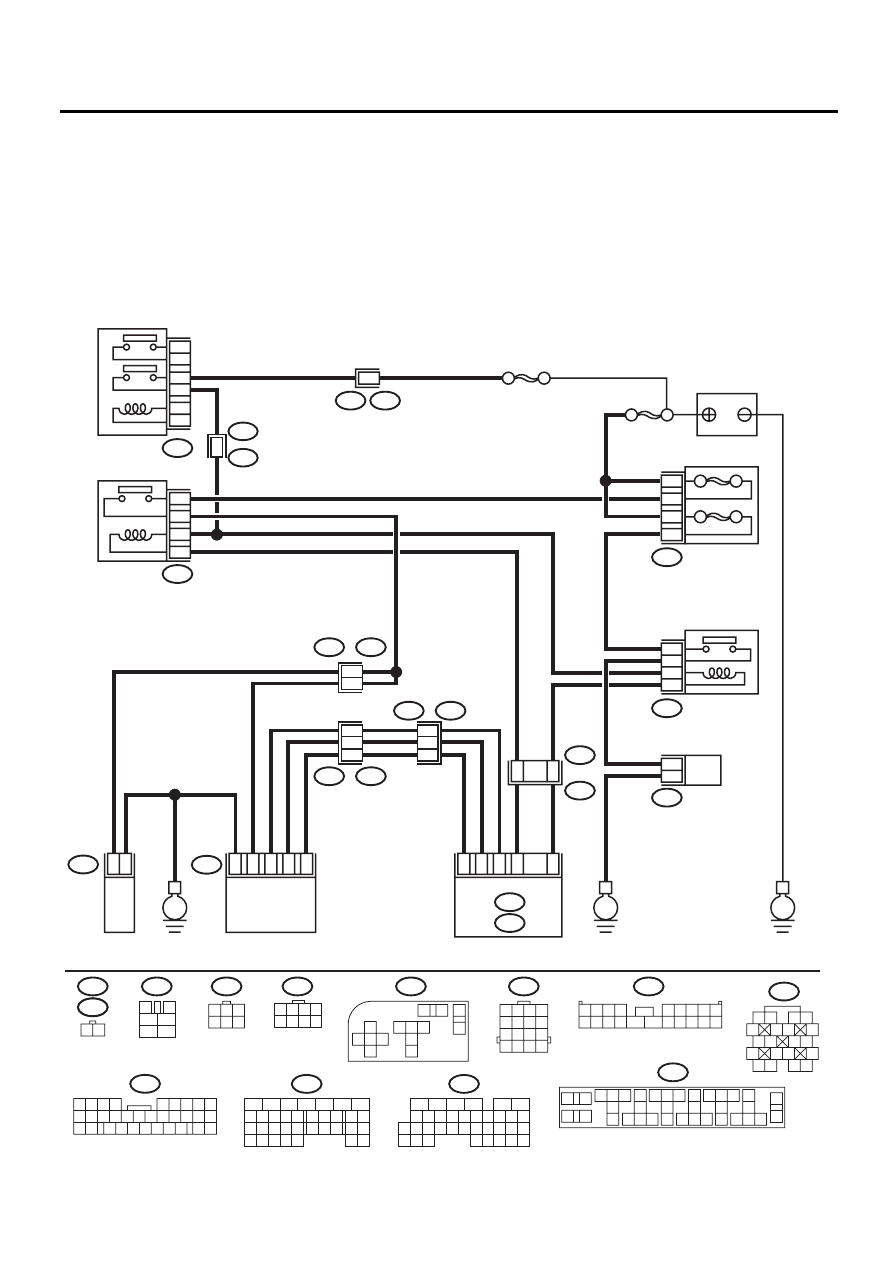

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

EN-05988

B100

F2

15

E40

2

1

E41

1

3

6

4

2

B134

B136

C30

A29

A19

A27

C

8

A:

C:

E3

F60

E2

F61

F45

B62

9

20

B100

F2

10

11

12

14

6
4

5
3

2
1

E40

1 2

F11

E41

1 2 3
4 5 6

F9

F9

1

2

F11

1

2

12

13

F27

B47

F45

1

3 4

5 6

9

10

12

23

2

7 8

17

16

14 15

18 19

25 26

29 30

22

11

13

27

24

20 21

28

31 32

10

F2

11 12 13 14

15 16 17 18 19 20

F61

1 2 3 4

1 2 3 4

5
9

9

6 7 8

5 6 7 8

10 11 12

13 14 15 16

F9

3

4

5

10
11

8

7

9

6

2

1

13

12

4
5
3
6

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

A: B134

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

B136

C:

F27

2

6

5

7

8
9

10

12

14

11
13

16

15

17

18
19

20

22

24

21
23

26

25

29

27
28

30

32

34

31
33

1

36

35

4

3

F60

3

7

6

8

5

4

1 2

11

15

14

16

13

12

9 10

19 20

17 18

7

B61

F44

10A

SBF-5

SBF-1

60A

11

20

18

19

2

3

23

16

3

4

1

2

5

6

B47

F44

1 2 3 4
5 6 7 8

E

E

E

ГЛАВНОЕ РЕЛЕ

РЕЛЕ КЛАПАНА
ПОДАЧИ ВТОРИЧНОГО
ВОЗДУХА

АККУМУЛЯТОР

НАСОС ВТОРИЧНОГО
ВОЗДУХА

РЕЛЕ НАСОСА
ВТОРИЧНОГО
ВОЗДУХА

ECM

ЛЕВЫЙ КЛАПАН ПОДАЧИ ВТОРИЧНОГО

ВОЗДУХА (С ВСТРОЕННЫМ

ДАТЧИКОМ ДАВЛЕНИЯ)

ПРАВЫЙ КЛАПАН

ПОДАЧИ ВТОРИЧНОГО

ВОЗДУХА

EN(H4DOTC)(diag)-178

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

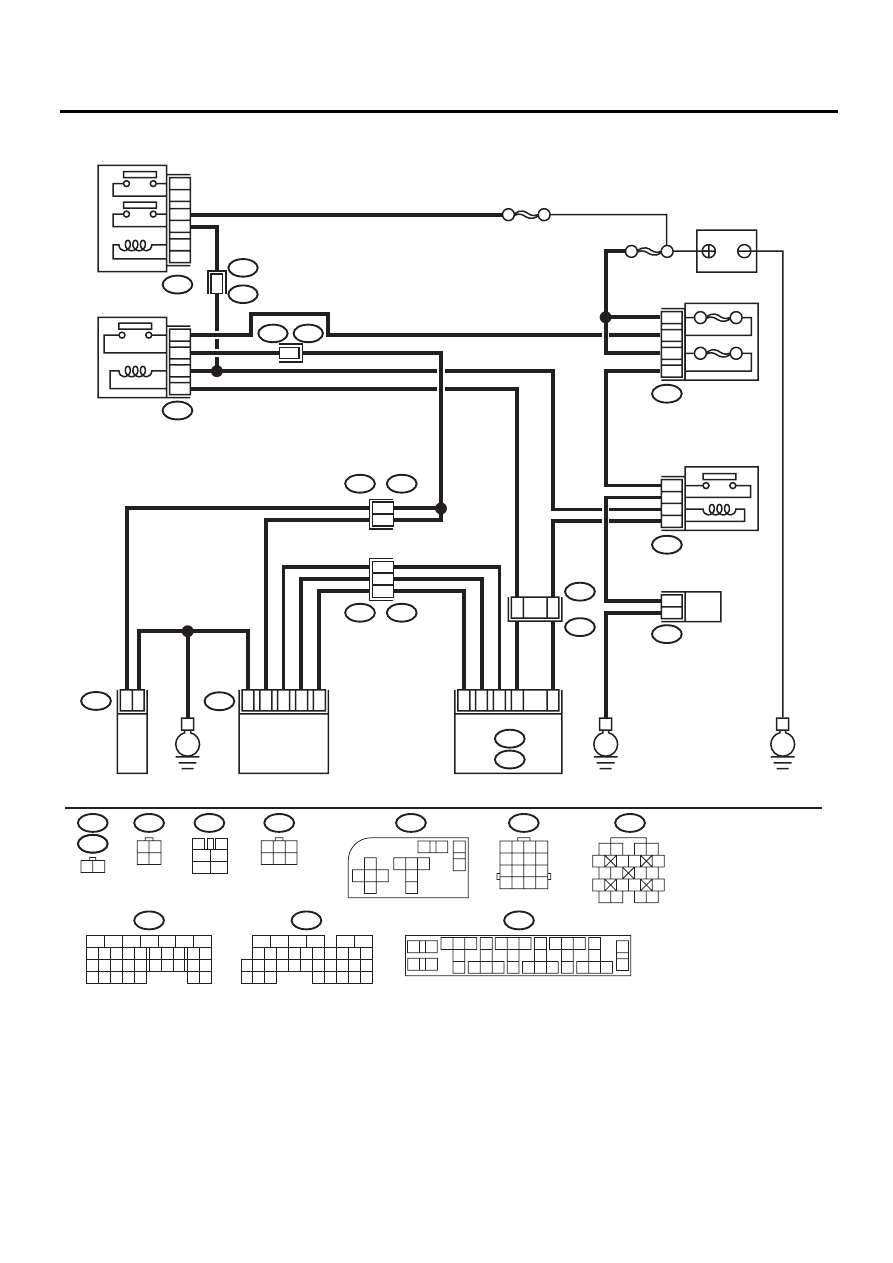

• Модель с правосторонним управлением

EN-05989

E40

2

1

E41

1

3

6

4

2

E2

B21

E

B382

B382

F48

F48

1

B134

B136

C30

A29

A19

A27

C

8

A:

C:

2

3

B382

F48

10

11

12

14

6
4

5
3

2
1

E40

1 2

F11

E41

1 2 3
4 5 6

F48

1 2
3 4

F9

F9

1

2

F11

1

2

12

13

F27

B47

B21

1 2 3 4
5
9

6 7 8

10 11 12

13 14 15 16

F9

3

4

5

10
11

8

7

9

6

2

1

13

12

4
5
3
6

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

A: B134

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

B136

C:

F27

2

6

5

7

8
9

10

12

14

11
13

16

15

17

18
19

20

22

24

21
23

26

25

29

27
28

30

32

34

31
33

1

36

35

4

3

B22

3

7

6

8

5

4

1 2

11

15

14

16

13

12

9 10

19 20

17 18

10A

SBF-5

SBF-1

60A

3

4

1

2

5

6

B47

E

E

4

E3

B22

11

20

18

2

3

ГЛАВНОЕ РЕЛЕ

РЕЛЕ КЛАПАНА
ПОДАЧИ ВТОРИЧНОГО
ВОЗДУХА

АККУМУЛЯТОР

РЕЛЕ НАСОСА
ВТОРИЧНОГО
ВОЗДУХА

НАСОС ВТОРИЧНОГО
ВОЗДУХА

ECM

ЛЕВЫЙ КЛАПАН ПОДАЧИ

ВТОРИЧНОГО ВОЗДУХА

(С ВСТРОЕННЫМ ДАТЧИКОМ ДАВЛЕНИЯ)

ПРАВЫЙ КЛАПАН ПОДАЧИ

ВТОРИЧНОГО ВОЗДУХА

EN(H4DOTC)(diag)-179

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ НАСОСА ВТОРИЧНО-
ГО ВОЗДУХА.
Поверьте, не перегорел ли предохранитель (60 А) насоса
вторичного воздуха.

Предохранитель
перегорел?

Переходите к ша-
гу 2.

Переходите
к шагу 3.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ БЛОКОМ ПРЕДОХРА-
НИТЕЛЕЙ И НАСОСОМ ВТОРИЧНОГО ВОЗДУХА.
1) Извлеките предохранитель насоса вторичного возду-
ха из блока предохранителей.
2) Отсоедините разъем насоса вторичного воздуха.
3) Измерьте сопротивление между предохранителем на-
соса вторичного воздуха и разъемом насоса вторичного
воздуха, и массой кузова.

Разъемы и клеммы

(F9) № 13 — Масса кузова:
(F11) № 2 — Масса кузова:

Сопротивление
составляет 1 МОм
или более?

Замените пре-
дохранитель но-
вым, затем под-
ключите разъем
насоса вторично-
го воздуха.
Переходите к ша-
гу 3.

Устраните корот-
кое замыкание на
массу в проводке
между блоком пре-
дохранителей и на-
сосом вторичного
воздуха.

3

ПРОВЕРКА РАБОТЫ НАСОСА ВТОРИЧНОГО ВОЗДУХА.
1) Подключите разъем режима поставки (тестового ре-
жима).
2) Поверните выключатель зажигания в положение ON.
3) Выполните процедуру очистки памяти.
4) Выполните проверку работы насоса вторичного возду-
ха при помощи Subaru Select Monitor.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Подробности процедуры приведены в разделах Режим
очистки памяти <См. EN(H4DOTC)(diag)-55, Режим очист-
ки памяти.> и Режим принудительной проверки работы
клапанов <См. EN(H4
DOTC)(diag)-56, Режим принуди-
тельной проверки работы клапанов.>.
• Принудительное включение при помощи Subaru Select
Monitor выполняется только в течение 5 секунд, для защи-
ты насоса вторичного воздуха. Чтобы повторить опера-
цию, выполните процедуру очистки памяти.

Насос вторичного
воздуха работает?

Переходите к ша-
гу 4.

Переходите
к шагу 5.

4

ПРОВЕРКА КОРОБА МЕЖДУ НАСОСОМ ВТОРИЧНОГО
ВОЗДУХА И КЛАПАНОМ ПОДАЧИ ВТОРИЧНОГО ВОЗ-
ДУХА.
Проверьте короб между насосом вторичного воздуха и
комбинированным клапаном.

Имеются повреж-
дения, засор или
отсоединение ко-
роба?

Замените, очис-
тите или присо-
едините короб.

Замените левый
клапан подачи вто-
ричного воздуха.
<См. EC(H4DO)-12,
Вторичный воз-
душный комбини-
рованный клапан.>

5

ПРОВЕРКА ЦЕПИ ПИТАНИЯ НАСОСА ВТОРИЧНОГО
ВОЗДУХА.
1) Выполните процедуру очистки памяти.
2) Переведите выключатель зажигания в положение
OFF.
3) Отсоедините разъем насоса вторичного воздуха.
4) В состоянии шага 3, измерьте напряжение между
разъемом насоса вторичного воздуха и массой кузова.

ПРИМЕЧАНИЕ:
Подробная процедура описана в разделе “Режим очистки
памяти”. <См. EN(H4DOTC)(diag)-55, Режим очистки па-
мяти.>

Разъемы и клеммы

(F11) № 2 (+) — Масса кузова (–):

Напряжение со-
ставляет 10 В или
более?

Замените насос
вторичного воз-
духа. <См.
EC(H4DO)-11, На-
сос вторичного
воздуха.>

Переходите
к шагу 6.

EN(H4DOTC)(diag)-180

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

6

ПРОВЕРКА ПРОВОДКИ МЕЖДУ РЕЛЕ НАСОСА ВТО-
РИЧНОГО ВОЗДУХА И РАЗЪЕМОМ НАСОСА ВТОРИЧ-
НОГО ВОЗДУХА.
1) Переведите выключатель зажигания в положение OFF.
2) Снимите реле насоса вторичного воздуха.
3) Измерьте сопротивление в проводке между реле на-
соса вторичного воздуха и разъемом насоса вторичного
воздуха.

Разъемы и клеммы

(F9) № 5 — (F11) № 2:

Сопротивление
составляет менее
1 Ом?

Переходите к ша-
гу 7.

Устраните разрыв
цепи в проводке
между реле насоса
вторичного возду-
ха и разъемом на-
соса вторичного
воздуха.

7

ПРОВЕРКА ПРОВОДКИ МЕЖДУ РАЗЪЕМОМ НАСОСА
ВТОРИЧНОГО ВОЗДУХА И МАССОЙ КУЗОВА.
Измерьте сопротивление в проводке между разъемом на-
соса вторичного воздуха и массой кузова.

Разъемы и клеммы

(F11) № 1 — Масса кузова:

Сопротивление
составляет менее
5 Ом?

Переходите к ша-
гу 8.

Устраните разрыв
цепи в проводке
между разъемом
насоса вторичного
воздуха и массой
кузова.

8

ПРОВЕРКА РЕЛЕ НАСОСА ВТОРИЧНОГО ВОЗДУХА.
1) Подключите аккумулятор к клеммам № 3 и № 6 реле
насоса вторичного воздуха.
2) Измерьте сопротивление между клеммами реле насо-
са вторичного воздуха.

Клеммы

№ 4 — № 5:

Сопротивление
составляет менее
1 Ом?

Переходите к ша-
гу 9.

Замените реле на-
соса вторичного
воздуха.

9

ПРОВЕРКА ПИТАНИЯ РЕЛЕ НАСОСА ВТОРИЧНОГО
ВОЗДУХА.
1) Поверните выключатель зажигания в положение ON.
2) Измерьте напряжение между разъемом реле насоса
вторичного воздуха и массой кузова.

Разъемы и клеммы

(F9) № 4 (+) — Масса кузова (–):
(F9) № 3 (+) — Масса кузова (–):

Напряжение со-
ставляет 10 В или
более?

Переходите к ша-
гу 10.

Устраните разрыв
или короткое за-
мыкание на массу в
цепи питания.

10 ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪЕМОМ РЕ-

ЛЕ НАСОСА ВТОРИЧНОГО ВОЗДУХА.
1) Переведите выключатель зажигания в положение OFF.
2) Отсоедините разъем от ECM.
3) Измерьте сопротивление в проводке между ECM и
разъемом реле насоса вторичного воздуха.

Разъемы и клеммы

(B136) № 8 — (F9) № 6:

Сопротивление
составляет менее
1 Ом?

Устраните пло-
хой контакт в
разъеме ECM.

Устраните разрыв
цепи в проводке
между ECM и разъ-
емом реле насоса
вторичного возду-
ха.

Шаг

Проверка

Да

Нет
