EN(H4DOTC)(diag)-165

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

18 ПРОВЕРКА КДН.

На Subaru Select
Monitor или универ-
сальном сканере
выводятся КДН
P0301 и P0303?

Переходите
к шагу 23.

Переходите к шагу 19.

19 ПРОВЕРКА КДН.

На Subaru Select
Monitor или универ-
сальном сканере
выводятся КДН
P0302 и P0304?

Переходите
к шагу 24.

Переходите к шагу 25.

20 ТОЛЬКО ОДИН ЦИЛИНДР.

Имеются какие-ли-
бо неисправности в
цилиндре?

Отремонтируйте или
замените неисправ-
ные детали.

ПРИМЕЧАНИЕ:
Проверьте следую-
щие позиции.
• Свечи зажигания
• Провод свечи за-
жигания
• Топливный инжек-
тор
• Степень сжатия

Переходите к КДН
P0171. <См.
EN(H4DOTC)(diag)-141,
КДН P0171 СЛИШКОМ
БЕДНАЯ СМЕСЬ (БАНК
1), Процедура диагнос-
тики с использованием
кодов диагностики не-
исправностей (КДН).>

21 ГРУППА ЦИЛИНДРОВ #1И #2.

Имеются неисправ-
ности в цилиндрах
#1 и #2?

Отремонтируйте или
замените неисправ-
ные детали.

ПРИМЕЧАНИЕ:
• Проверьте следую-
щие позиции.

• Свечи зажигания
• Топливный ин-
жектор
• Катушка зажига-
ния
• Степень сжатия

• Если никаких неис-
правностей не найде-
но, проверьте “СИС-
ТЕМУ УПРАВЛЕНИЯ
ЗАЖИГАНИЕМ” со
стороны цилиндров
#1 и #2. <См.
EN(H4DOTC)(diag)-
73, СИСТЕМА УП-
РАВЛЕНИЯ ЗАЖИГА-
НИЕМ, Диагностика
неисправностей при
запуске двигателя.>

Переходите к КДН
P0171. <См.
EN(H4DOTC)(diag)-141,
КДН P0171 СЛИШКОМ
БЕДНАЯ СМЕСЬ (БАНК
1), Процедура диагнос-
тики с использованием
кодов диагностики не-
исправностей (КДН).>

Шаг

Проверка

Да

Нет

EN(H4DOTC)(diag)-166

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

22 ГРУППА ЦИЛИНДРОВ #3И #4.

Имеются неисправ-
ности в цилиндрах
#3 и #4?

Отремонтируйте или
замените неисправ-
ные детали.

ПРИМЕЧАНИЕ:
• Проверьте следую-
щие позиции.

• Свечи зажигания
• Топливный ин-
жектор
• Катушка зажига-
ния
• Степень сжатия

• Если никаких неис-
правностей не найде-
но, проверьте “СИС-
ТЕМУ УПРАВЛЕНИЯ
ЗАЖИГАНИЕМ” со
стороны цилиндров #3
и #4. <См.
EN(H4DOTC)(diag)-73,
СИСТЕМА УПРАВЛЕ-
НИЯ ЗАЖИГАНИЕМ,
Диагностика неис-
правностей при запус-
ке двигателя.>

Переходите к КДН
P0171. <См.
EN(H4DOTC)(diag)-141,
КДН P0171 СЛИШКОМ
БЕДНАЯ СМЕСЬ (БАНК
1), Процедура диагнос-
тики с использованием
кодов диагностики не-
исправностей (КДН).>

23 ГРУППА ЦИЛИНДРОВ #1И #3.

Имеются неисправ-
ности в цилиндрах
#1 и #3?

Отремонтируйте или
замените неисправ-
ные детали.

ПРИМЕЧАНИЕ:
Проверьте следую-
щие позиции.
• Свечи зажигания
• Топливный инжек-
тор
• Степень сжатия
• Пропуск зуба рем-
ня ГРМ

Переходите к КДН
P0171. <См.
EN(H4DOTC)(diag)-141,
КДН P0171 СЛИШКОМ
БЕДНАЯ СМЕСЬ (БАНК
1), Процедура диагнос-
тики с использованием
кодов диагностики не-
исправностей (КДН).>

24 ГРУППА ЦИЛИНДРОВ #2И #4.

Имеются неисправ-
ности в цилиндрах
#2 и #4?

Отремонтируйте или
замените неисправ-
ные детали.

ПРИМЕЧАНИЕ:
Проверьте следую-
щие позиции.
• Свечи зажигания
• Топливный инжек-
тор
• Степень сжатия
• Пропуск зуба рем-
ня ГРМ

Переходите к КДН
P0171. <См.
EN(H4DOTC)(diag)-141,
КДН P0171 СЛИШКОМ
БЕДНАЯ СМЕСЬ (БАНК
1), Процедура диагнос-
тики с использованием
кодов диагностики не-
исправностей (КДН).>

25 ЦИЛИНДРЫ В СЛУЧАЙНОМ ПОРЯДКЕ.

Холостой ход дви-
гателя неровный?

Переходите к КДН
P0171. <См.
EN(H4DOTC)(diag)-
141, КДН P0171
СЛИШКОМ БЕДНАЯ
СМЕСЬ (БАНК 1), Про-
цедура диагностики с
использованием ко-
дов диагностики неис-
правностей (КДН).>

Отремонтируйте или
замените неисправные
детали.

ПРИМЕЧАНИЕ:
Проверьте следующие
позиции.
• Свечи зажигания
• Топливный инжектор
• Степень сжатия

Шаг

Проверка

Да

Нет

EN(H4DOTC)(diag)-167

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AJ:КДН P0327 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА

ДЕТОНАЦИИ 1 (БАНК 1 ИЛИ ЕДИНСТВЕННЫЙ ДАТЧИК)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРИЗНАК НЕИСПРАВНОСТИ:
• Плохие ходовые характеристики
• Возникает детонация

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DOTC)(diag)-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру провер-
ки <
См. EN(H4DOTC)(diag)-46, ПРОЦЕДУРА, Режим проверки.>.

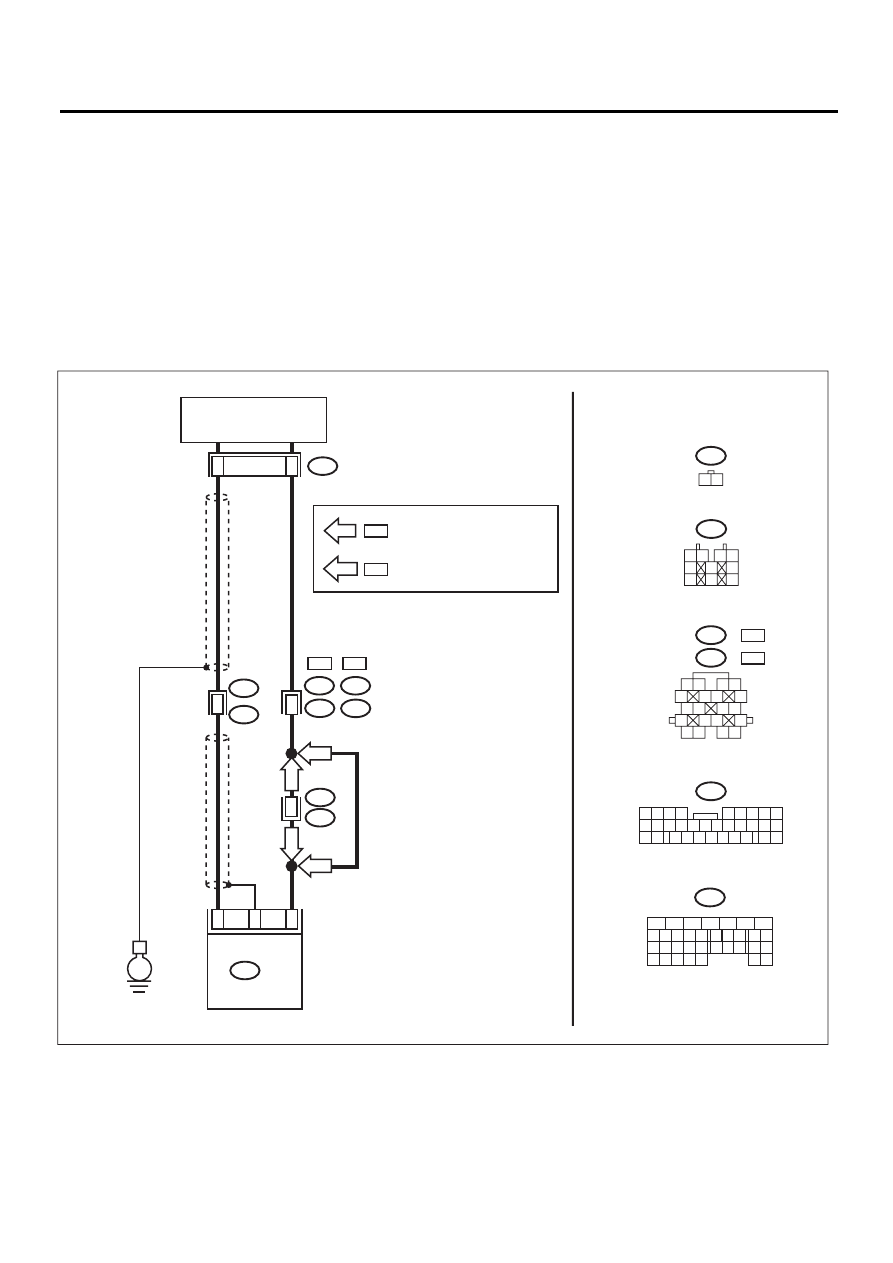

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

1 2

5

6 7

8

13

14 15

16

9 10

11 12

3 4

17 18

19 20

B22

  RHD

F60

  LHD

F45

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

EN-03980

E1

E14

B20

1

2

6

B134

ECM

29

25

15

E14

1 2

1 2

3 4

5

6

7

8

9

10

B20

ДАТЧИК ДЕТОНАЦИИ

B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

LHD

RHD

: МОДЕЛЬ С ЛЕВОСТОРОННИМ
  УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ
  УПРАВЛЕНИЕМ

LHD

RHD

RHD

16

RHD

F45

B62

1

8

LHD

LHD

E3

F60

LHD

E3

RHD

B22

E

EN(H4DOTC)(diag)-168

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ДАТ-
ЧИКОМ ДЕТОНАЦИИ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъем от ECM.
3) Измерьте сопротивление в разъеме ECM.

Разъемы и клеммы

(B134) № 15 — (B134) № 29:

Сопротивление составляет



600 кОм или более?

Переходите к ша-
гу 2.

Устраните плохой
контакт в разъеме
ECM.

2

ПРОВЕРКА ДАТЧИКА ДЕТОНАЦИИ.
1) Отсоедините разъем от датчика детона-
ции.
2) Измерьте сопротивление между клеммами
датчика детонации.

Клеммы

№ 1 — № 2:

Сопротивление составляет



600 кОм или более?

Замените датчик
детонации. <См.
FU(H4DOTC)-30,
Датчик детона-
ции.>

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
датчиком детонации
• Плохой контакт в
разъеме датчика де-
тонации
• Плохой контакт в
соединительном
разъеме
