Subaru Forester (2008 год). Руководство - часть 336





EN(H4DOTC)(diag)-65

Диагностика неисправностей при запуске двигателя

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

17.Диагностика неисправностей при запуске двигателя

A: ПРОЦЕДУРА

1. Проверьте количество топлива.

2. Проверьте цепь электродвигателя стартера. <См. EN(H4DOTC)(diag)-66, ЦЕПЬ ЭЛЕКТРОДВИГАТЕЛЯ СТАРТЕРА,
Диагностика неисправностей при запуске двигателя.>

3. Проверьте цепи питания и массы ECM. <См. EN(H4DOTC)(diag)-70, ПРОВЕРКА ЦЕПЕЙ ПИТАНИЯ И МАССЫ БЛОКА
УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM), Диагностика неисправностей при запуске двигателя.>

4. Проверьте систему управления зажиганием. <См. EN(H4DOTC)(diag)-73, СИСТЕМА УПРАВЛЕНИЯ ЗАЖИГАНИЕМ,
Диагностика неисправностей при запуске двигателя.>

5. Проверьте цепь топливного насоса. <См. EN(H4DOTC)(diag)-76, ЦЕПЬ ТОПЛИВНОГО НАСОСА, Диагностика неис-
правностей при запуске двигателя.>

6. Проверьте цепь топливного инжектора. <См. EN(H4DOTC)(diag)-78, ЦЕПЬ ТОПЛИВНОГО ИНЖЕКТОРА, Диагностика
неисправностей при запуске двигателя.>

EN(H4DOTC)(diag)-66

Диагностика неисправностей при запуске двигателя

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

B: ЦЕПЬ ЭЛЕКТРОДВИГАТЕЛЯ СТАРТЕРА

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти <См.
EN(H4DOTC)(diag)-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DOTC)(diag)-46, ПРОЦЕДУРА, Режим проверки.>.

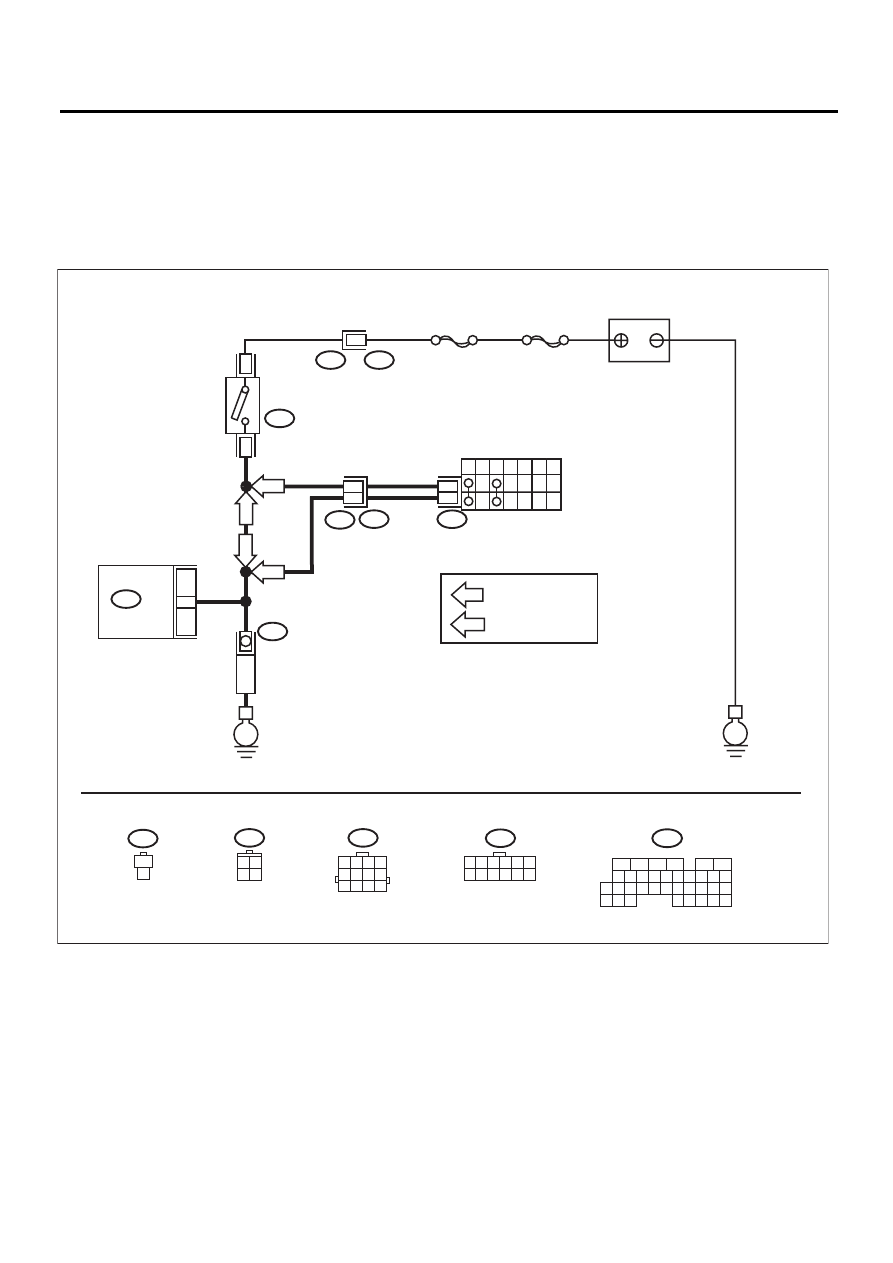

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

EN-03961

SBF-4

SBF-1

B72

P R N D 3

2

1

B72

B14

B136

E

E

1

3

32

3 4

1 2

ECM



АККУМУЛЯТОР

ДВИГАТЕЛЬ СТАРТЕРА

F46

1
2

1
2

2

F46

B108

T3

B12

MT

AT

AT

MT

11

12

7

12

T7

ПЕРЕКЛЮЧАТЕЛЬ
БЛОКИРАТОРА

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

: МОДЕЛЬ MT

: МОДЕЛЬ AT

MT

AT

B12

1 2 3

8

9 10

4

11 12

5 6 7

T7

1 2 3

8 9 10

4

11 12

5 6

7

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

EN(H4DOTC)(diag)-67

Диагностика неисправностей при запуске двигателя

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

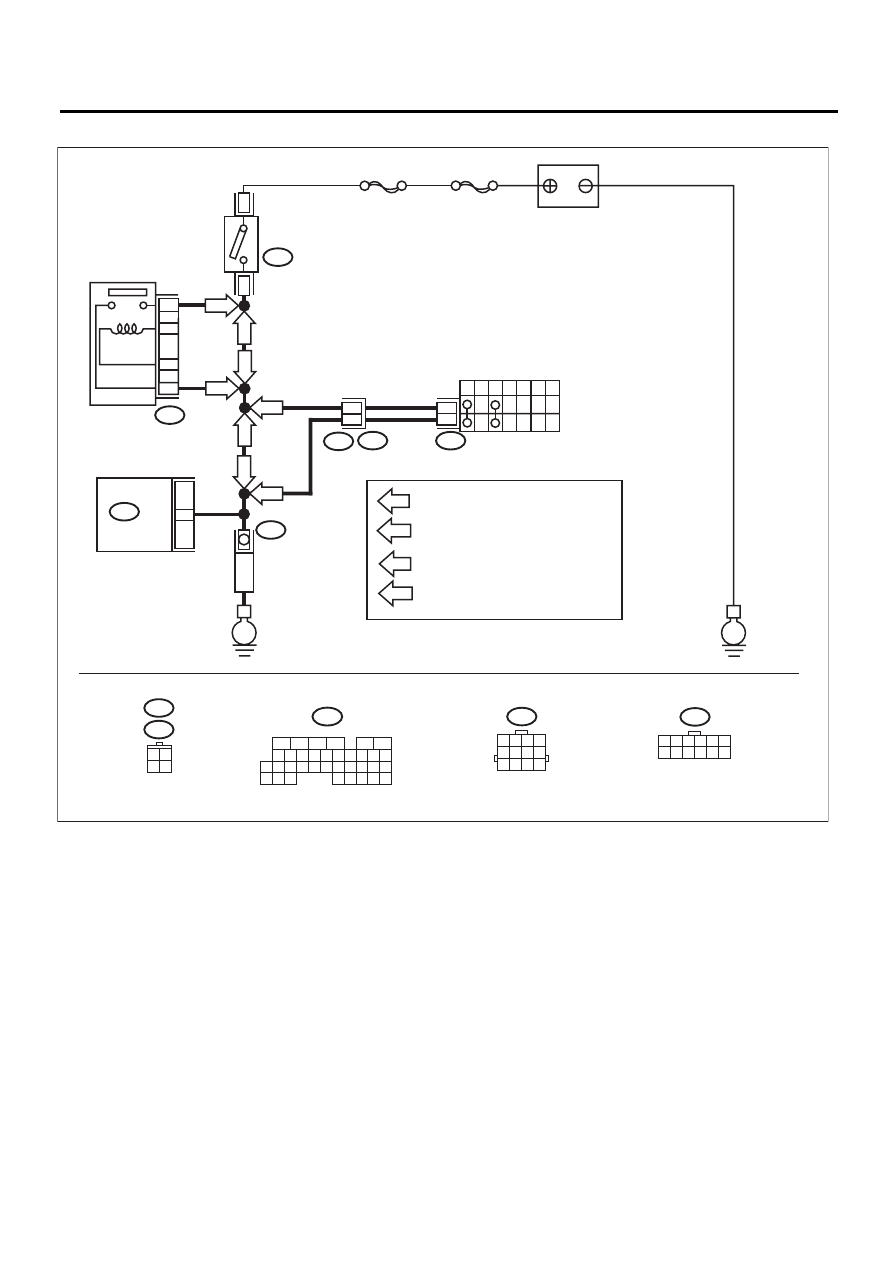

• Модель с правосторонним управлением

EN-03962

SBF-4

SBF-1

B72

B72

B14

B136

E

E

1

3

32

3 4

1 2

T3

B12

MT

AT

AT

MT

11

12

7

12

P R N D 3

2

1

T7

B12

1 2 3

8

9 10

4

11 12

5 6 7

T7

1 2 3

8 9 10

4

11 12

5 6

7

ECM

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

ПЕРЕКЛЮЧАТЕЛЬ
БЛОКИРАТОРА

ДВИГАТЕЛЬ
СТАРТЕРА

: МОДЕЛЬ MT

: МОДЕЛЬ AT

MT

AT

: МОДЕЛЬ С ОХРАННОЙ СИСТЕМОЙ

: МОДЕЛЬ БЕЗ ОХРАННОЙ СИСТЕМЫ

WS

OS

2

4

OS

OS

WS

WS

B323

B323

РЕЛЕ ОХРАННОЙ
СИСТЕМЫ

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

EN(H4DOTC)(diag)-68

Диагностика неисправностей при запуске двигателя

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА АККУМУЛЯТОРА.
Проверьте напряжение батареи.

Напряжение состав-
ляет 12 В или более?

Переходите к шагу 2Осуществите заряд-

ку или замените ак-
кумулятор. <См.
SC(H4SO)-20, Акку-
мулятор.>

2

ПРОВЕРКА РАБОТЫ ЭЛЕКТРОДВИГАТЕЛЯ
СТАРТЕРА.

Электродвигатель
стартера работает?

Переходите к шагу 3. Переходите к шагу 4.

3

ПРОВЕРКА КДН.

Отображается ли на
дисплее Subaru Select
Monitor какой-либо
КДН? <См.
EN(H4DOTC)(diag)-45,
ПОРЯДОК РАБОТЫ,
Считывание кодов
диагностики неис-
правностей (КДН).>

Проверьте соответс-
твующий КДН, исполь-
зуя “Список кодов
диагностики неис-
правностей (КДН)”.
<См.
EN(H4DOTC)(diag)-81,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Устраните плохой
контакт в разъеме
ECM.

4

ПРОВЕРКА ВХОДНОГО СИГНАЛА ЭЛЕКТРО-
ДВИГАТЕЛЯ СТАРТЕРА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от электродвигателя
стартера.
3) Переведите выключатель зажигания в поло-
жение START.
4) Измерьте напряжение питания между элект-
родвигателем стартера и массой двигателя.

Разъемы и клеммы

(B14) № 1 (+) — Масса двигателя (–):

ПРИМЕЧАНИЕ:
• Для модели AT, переведите рычаг селектора в
положение “P” или “N”.
• Для модели MT выжмите педаль сцепления.

Напряжение состав-
ляет 10 В или более?

Проверьте электро-
двигатель стартера.
<См. SC(H4SO)-6,
Стартер.>

Переходите к шагу 5.

5

ПРОВЕРКА ПРОВОДКИ МЕЖДУ АККУМУЛЯ-
ТОРОМ И РАЗЪЕМОМ ВЫКЛЮЧАТЕЛЯ ЗАЖИ-
ГАНИЯ.
1) Отсоедините разъем от выключателя зажига-
ния.
2) Измерьте напряжение питания между разъ-
емом выключателя зажигания и массой кузова.

Разъемы и клеммы

(B72) № 1 (+) — Масса кузова (–):

Напряжение состав-
ляет 10 В или более?

Переходите к шагу 6Устраните разрыв

цепи в проводке
между выключате-
лем зажигания и ак-
кумулятором, а так-
же проверьте пре-
дохранители SBF №4
и SBF №1.

6

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ.
Измерьте сопротивление между клеммами вы-
ключателя зажигания после поворота выключа-
теля зажигания в положение START.

Клеммы

№ 1 — № 3:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к шагу 7Замените выключа-

тель зажигания. <См.
SL-34, ЗАМЕНА, вы-
ключатель зажига-
ния.>

7

ПРОВЕРКА ТИПА ТРАНСМИССИИ.

Тип трансмиссии AT? Переходите к шагу 8. Переходите

к шагу 11.
