Subaru Forester (2008 год). Руководство - часть 306





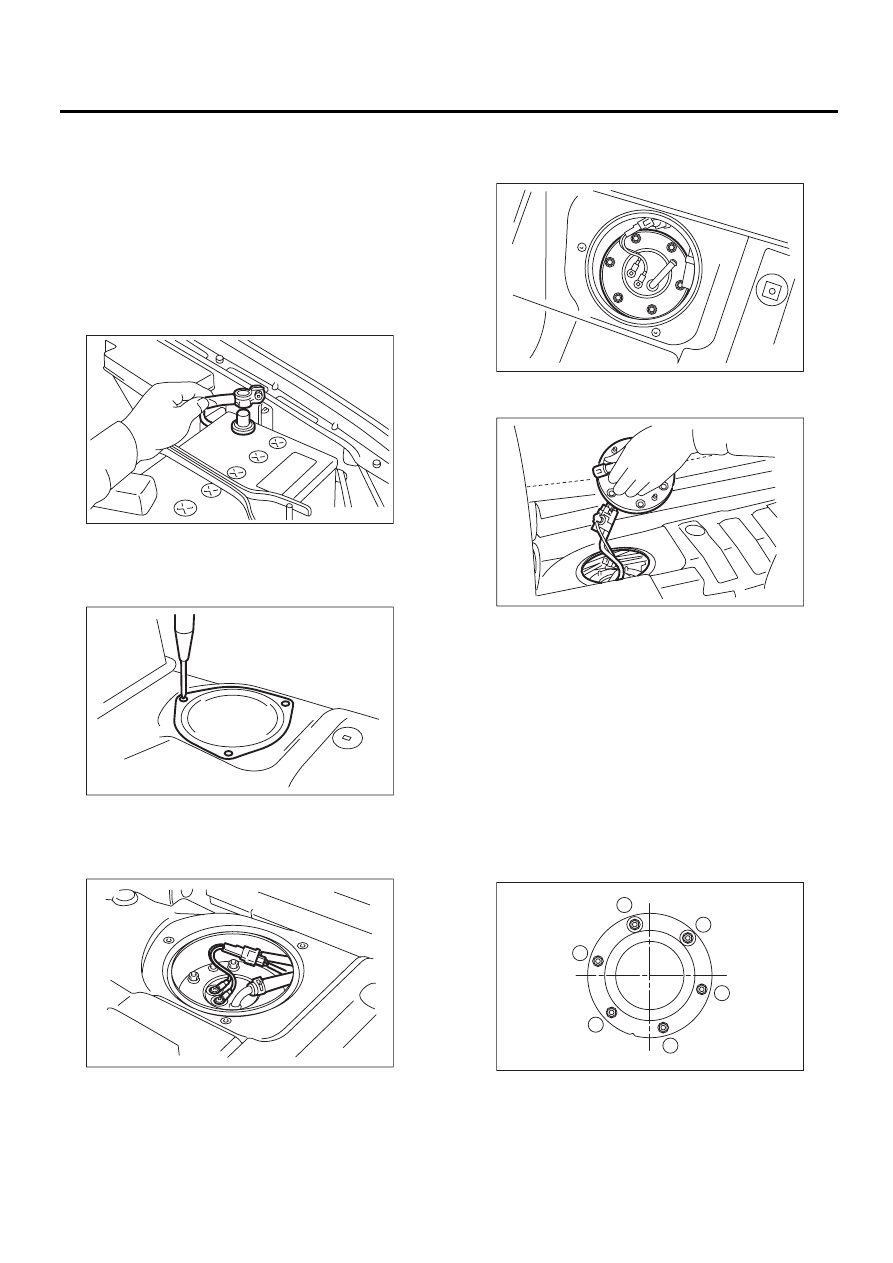

FU(H4DOTC)-61

Вспомогательный датчик уровня топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

28.Вспомогательный датчик

уровня топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Отсоедините провод массы от аккумулятора.

2) Снимите напольный коврик багажного отсе-
ка. <См. EI-51, СНЯТИЕ, Напольный коврик ба-
гажного отсека.>
3) Снимите крышку сервисного отверстия.

4) Отсоедините разъем от вспомогательного
датчика уровня топлива.
5) Отсоедините шланг струйного топливного
насоса.

6) Отверните болты, которые крепят вспомога-
тельный датчик уровня топлива к топливному
баку.

7) Снимите вспомогательного датчика уровня
топлива.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия, с соблюдением следующих
процедур.
• Перед установкой убедитесь, что на сопря-
женных поверхностях нет топлива или инород-
ных частиц.
• Затяните гайки и болты на указанный мо-
мент затяжки в указанном на рисунке порядке.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

4,4 Нм (0,45 кгс-м, 3,3 фунт-сила-фут)

FU-00009

FU-00113

FU-00114

FU-00115

FU-00116

FU-01145

1

6

5

2

4

3

FU(H4DOTC)-62

Топливный фильтр

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

29.Топливный фильтр

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.

ПРИМЕЧАНИЕ:
Топливный фильтр встроен в узел топливного
насоса.
1) Снимите узел топливного насоса.
<См. FU(H4DOTC)-58, СНЯТИЕ, Топливный на-
сос.>
2) Разделите топливный насос и топливный
фильтр.

B: УСТАНОВКА

ОСТОРОЖНО:
При повреждении топливных шлангов или
хомутов, замените их на новые.
Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Проверьте внутреннюю часть топливного
фильтра на предмет грязи и остатков воды.
2) Если фильтр засорен или истек интервал за-
мены, замените его.

(A) Топливный фильтр

(B) Топливный насос

FU-01064

(A)

(B)

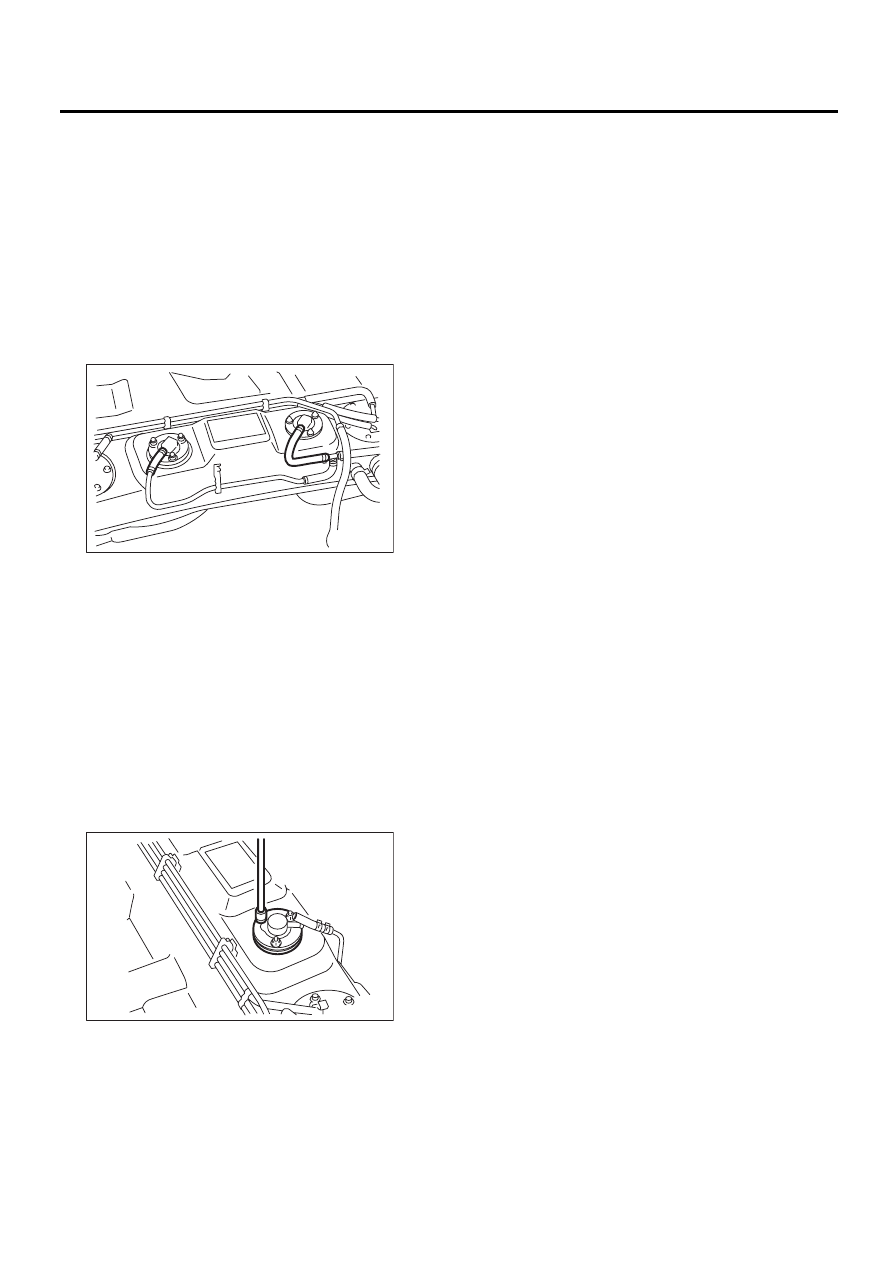

FU(H4DOTC)-63

Клапан отсечки топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

30.Клапан отсечки топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Снимите топливный бак. <См. FU(H4DOTC)-52,
СНЯТИЕ, Топливный бак.>
2) Ослабьте хомут и отсоедините шланг отвода
паров топлива от клапана отсечки топлива.

3) Отверните болты, крепящие клапан отсечки
топлива.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия, с соблюдением следующих
процедур.
• Перед установкой убедитесь, что на сопря-
женных поверхностях нет топлива или инород-
ных частиц.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

4,4 Нм (0,45 кгс-м, 3,3 фунт-сила-фут)

FU-03204

FU-03205

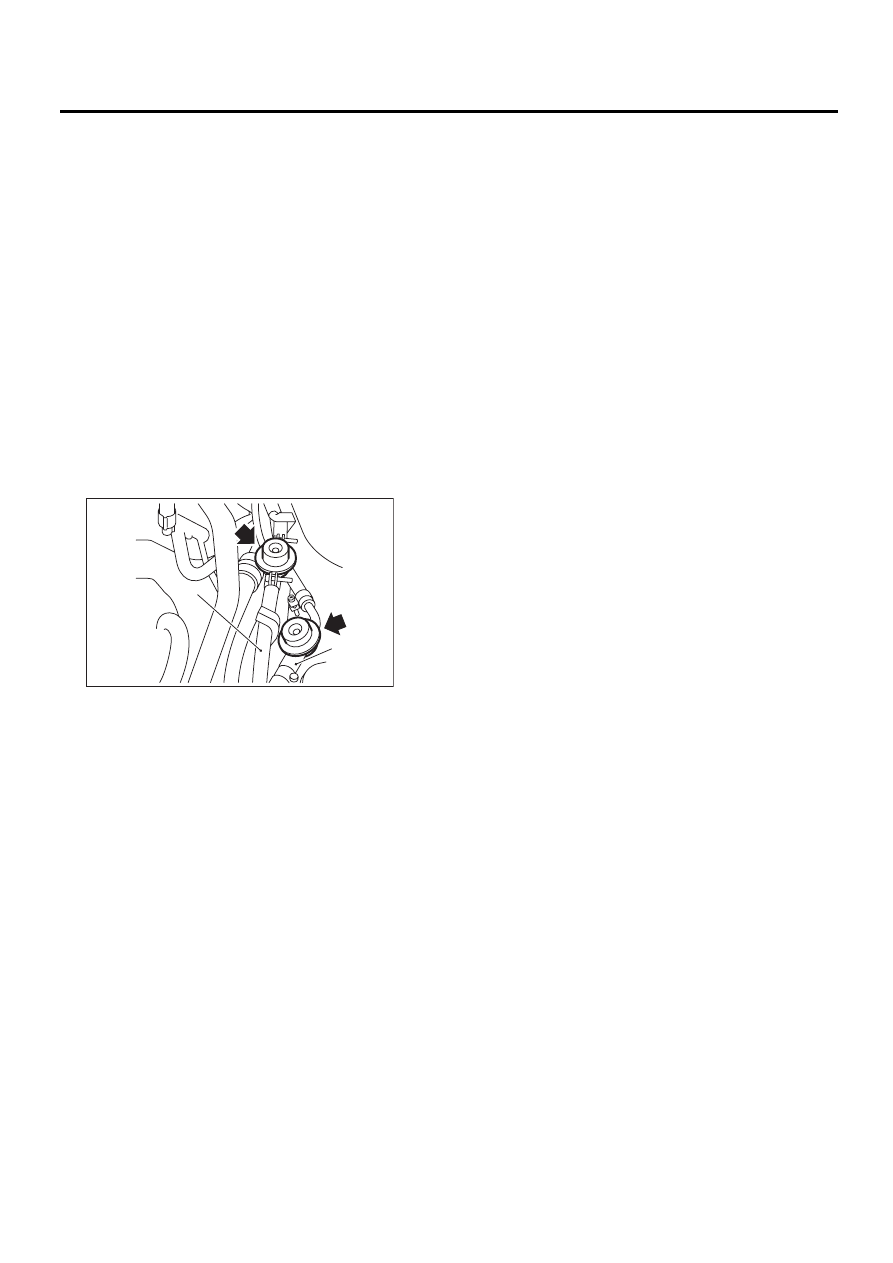

FU(H4DOTC)-64

Регулятор давления топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

31.Регулятор давления

топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топли-
во.
• Топливо, вытекающее из шлангов, собе-
рите в емкость или при помощи тряпки.
1) Сбросьте давление в топливной системе.
<См. FU(H4DOTC)-51, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>
2) Снимите регулятор давления топлива с ма-
гистрали подачи топлива (A) и магистрали воз-
врата топлива (B).

B: УСТАНОВКА

ОСТОРОЖНО:
При повреждении топливных шлангов или
хомутов, замените их на новые.
Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

1,25 Нм (0,13 кгс-м, 0,94 фунт-сила-фут)

(A)

(B)

FU-02761
