Subaru Forester (2008 год). Руководство - часть 301





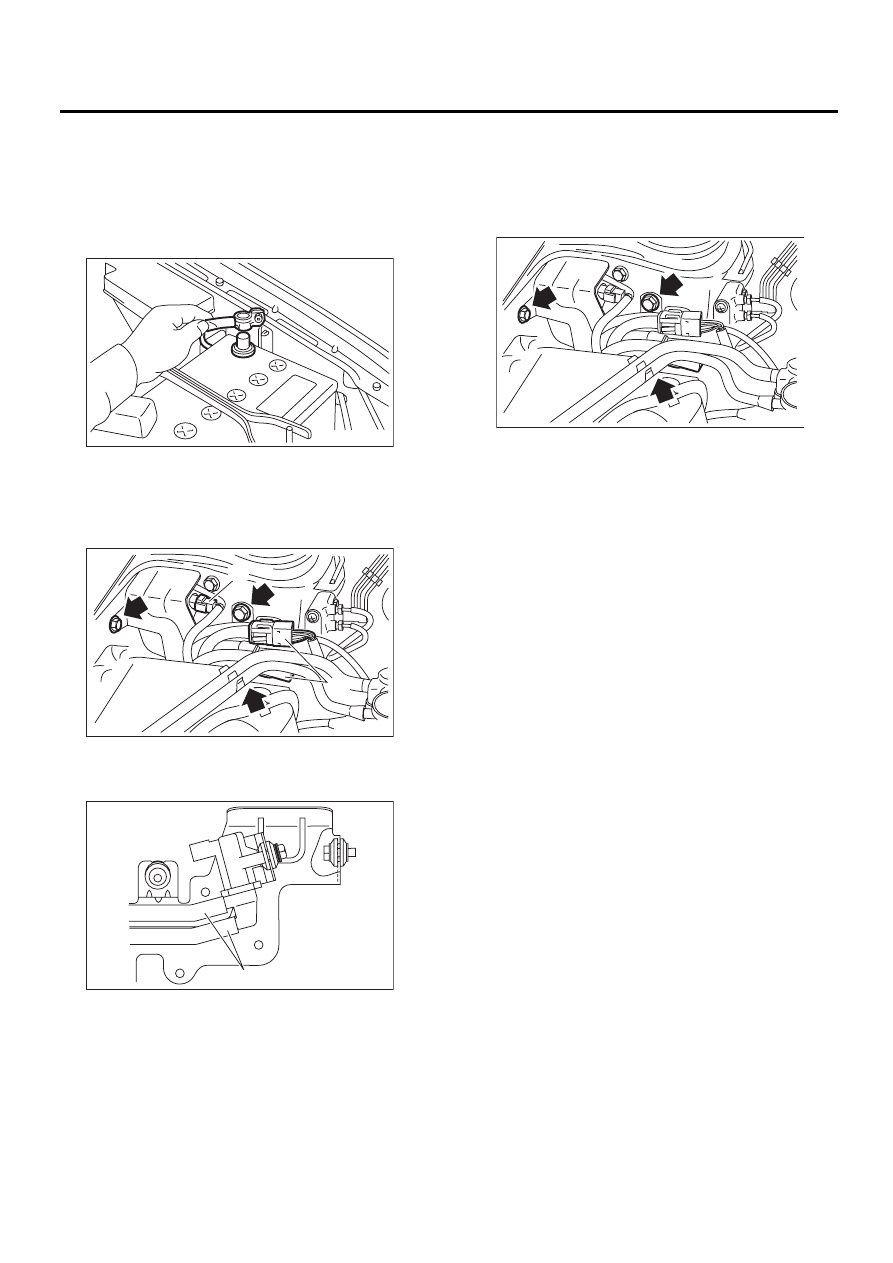

FU(H4DOTC)-41

Электромагнитный перепускной клапан турбокомпрессора

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

15.Электромагнитный

перепускной клапан
турбокомпрессора

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем жгута проводки двига-
теля (A) от кронштейна.
3) Отсоедините разъем (B) от электромагнит-
ного перепускного клапана турбокомпрессора.
4) Снимите кронштейн с кузова автомобиля.

5) Отсоедините напорный шланг (C) от элект-
ромагнитного перепускного клапана турбоком-
прессора.

6) Снимите электромагнитный перепускной кла-
пан турбокомпрессора с кронштейна.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

6,5 Нм (0,66 кгс-м, 4,8 фунт-сила-фут)

FU-00009

(B)

(A)

FU-02819

(C)

FU-02815

FU-02820

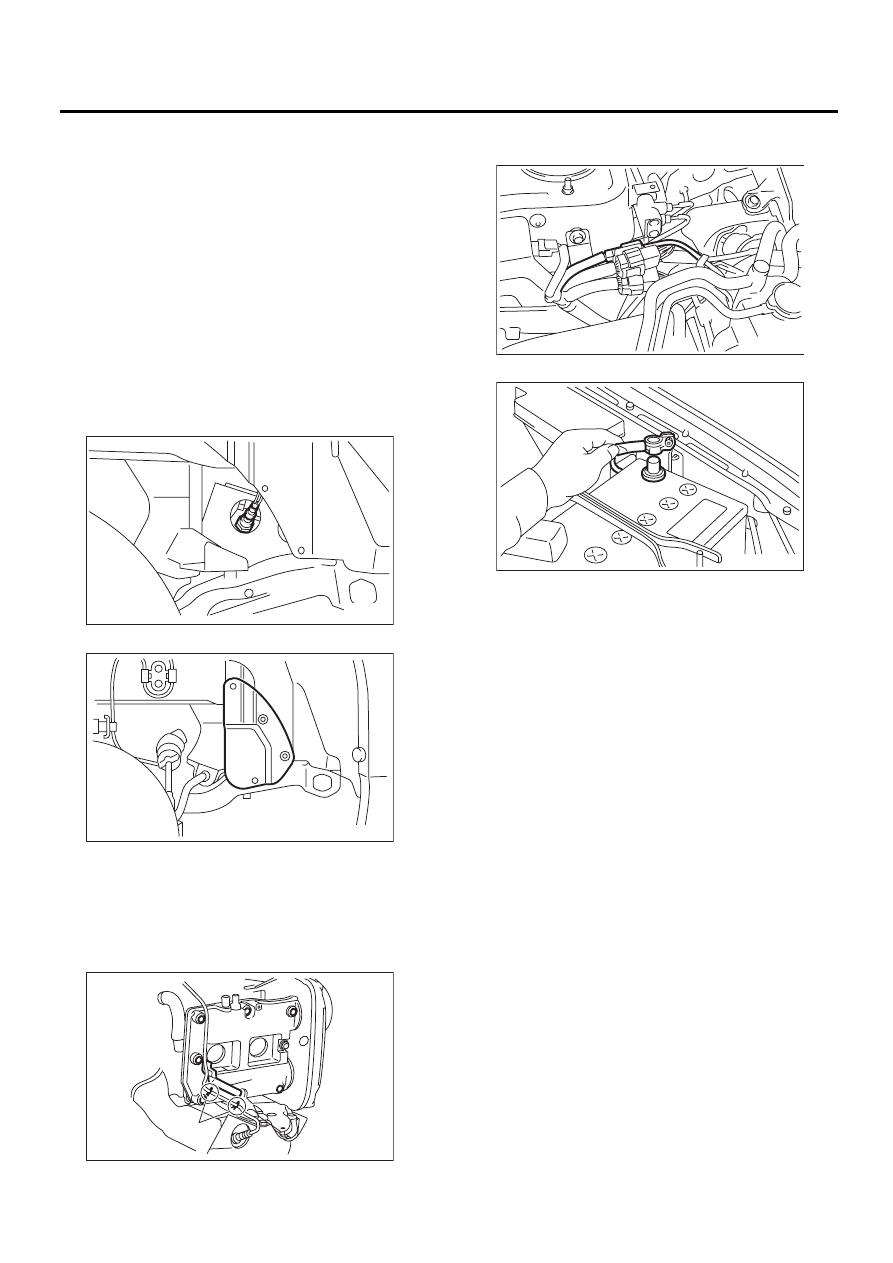

FU(H4DOTC)-42

Передний датчик кислорода (качества топливовоздушной смеси)

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

16.Передний датчик

кислорода (качества
топливовоздушной смеси)

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Отсоедините разъем от переднего датчика
кислорода.

4) Отсоедините жгут проводки двигателя, за-
фиксированный фиксатором (A), от кронштей-
на (B).

5) Снимите переднее правое колесо.
6) Поднимите автомобиль на подъемнике.

7) Снимите крышку сервисного отверстия.

8) Нанесите аэрозольную смазку или эквива-
лентное вещество на резьбовую часть перед-
него датчика кислорода и оставьте его на ми-
нуту или более.
9) Снимите передний датчик кислорода.

ОСТОРОЖНО:
Перед снятием переднего датчика кислоро-
да необходимо дождаться остывания вы-
хлопной трубы, в противном случае это мо-
жет повредить выхлопную трубу.

FU-00009

FU-02700

FU-00078

( A )

( B )

FU-00783

FU-00080

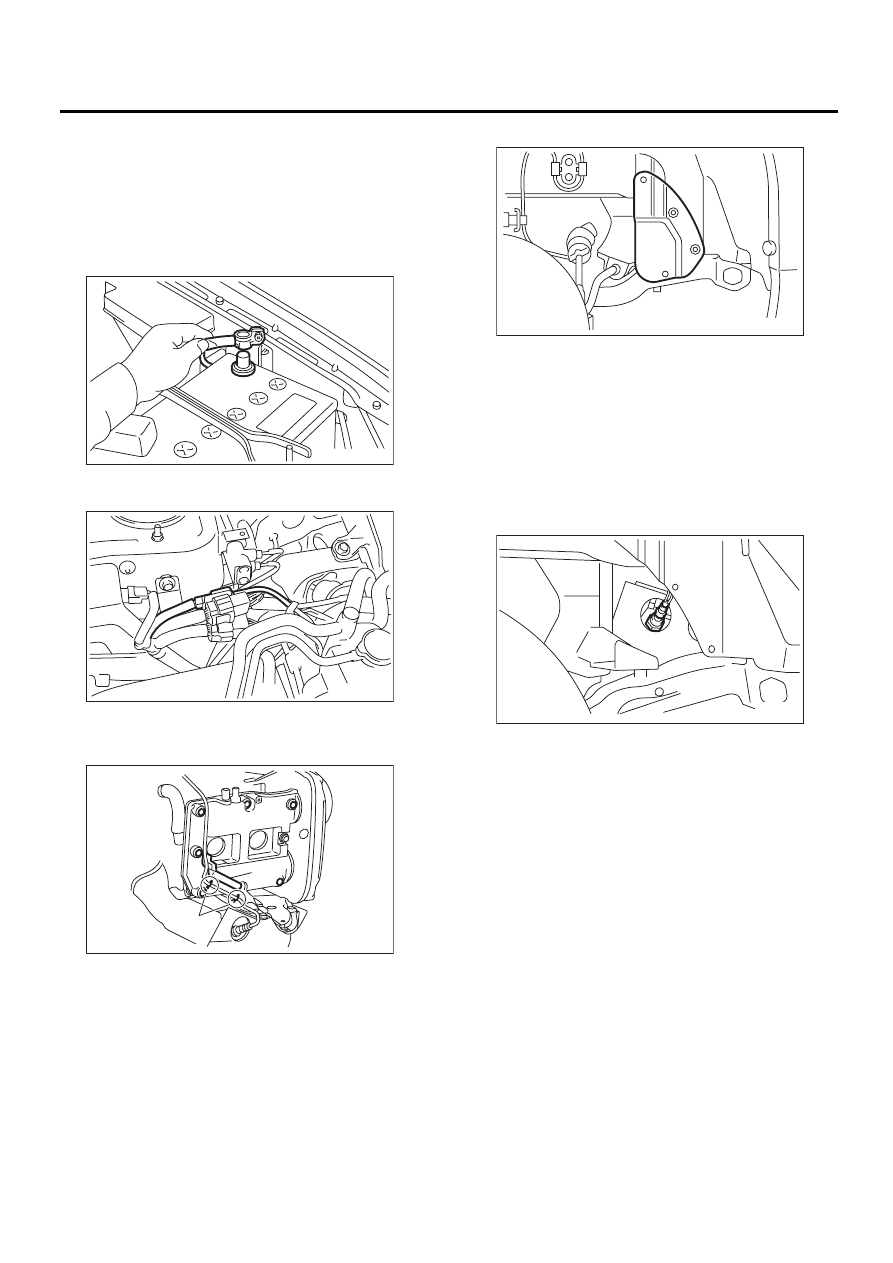

FU(H4DOTC)-43

Передний датчик кислорода (качества топливовоздушной смеси)

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

1) Перед установкой переднего датчика кисло-
рода нанесите слой противозадирного состава
только на резьбовую часть переднего датчика
кислорода. Это упрощает его последующее
снятие.

ОСТОРОЖНО:
Никогда не наносите противозадирный со-
став на щиток переднего датчика кислорода.

Противозадирный состав:

NEVER-SEEZ NSN, JET LUBE SS-30 или экви-
валентный

2) Установите передний датчик кислорода.

Момент затяжки:

30 Нм (3,1 кгс-м, 22,1 фунт-сила-фут)

3) Установите крышку сервисного отверстия.

4) Опустите автомобиль.
5) Установите переднее правое колесо.

Момент затяжки:

100 Нм (10,2 кгс-м, 73,8 фунт-сила-фут)

6) Присоедините жгут проводки двигателя к
кронштейну (B) при помощи зажима (A).

7) Подключите разъем переднего датчика кис-
лорода.

8) Присоедините провод массы к аккумулятору.

FU-00080

FU-00783

FU-00078

( A )

( B )

FU-02700

FU-00009

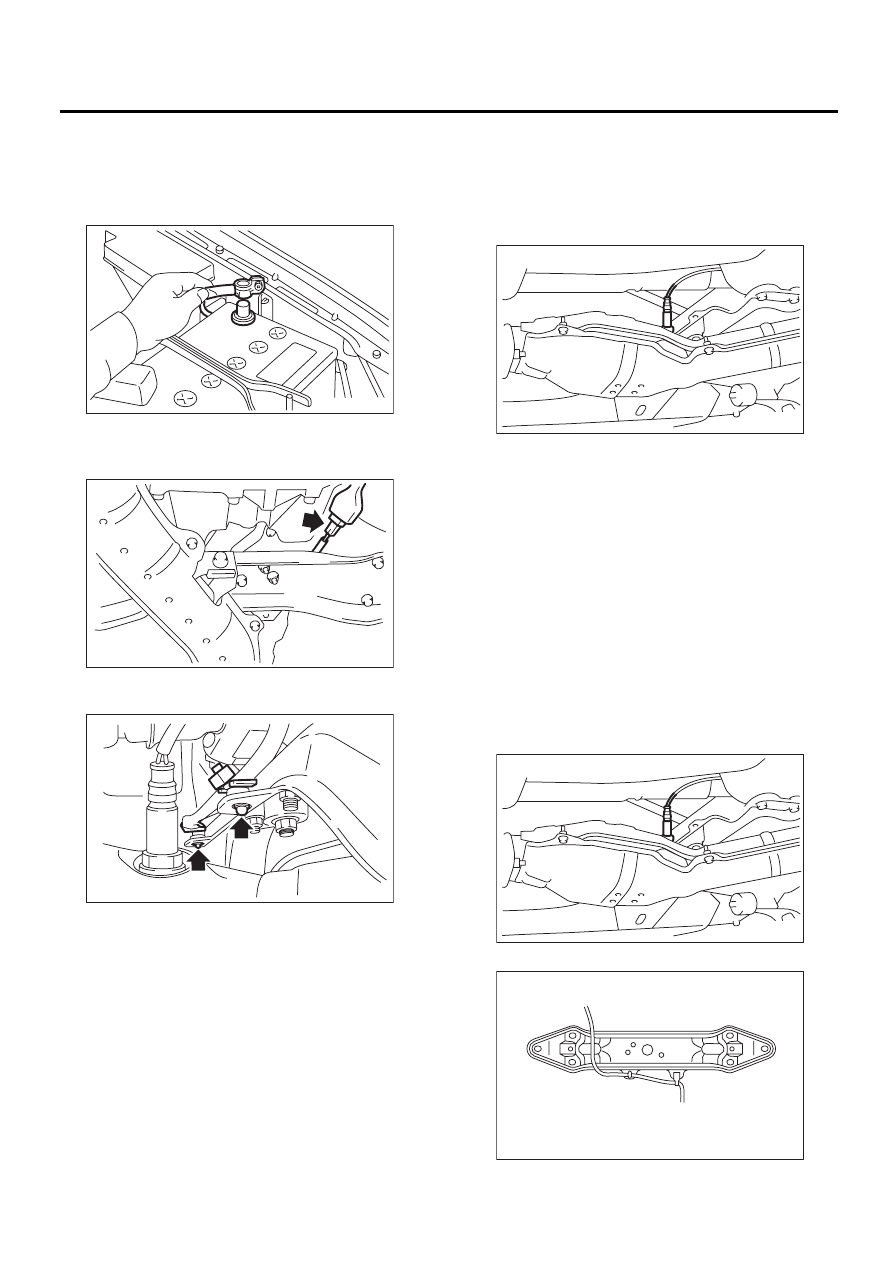

FU(H4DOTC)-44

Задний датчик кислорода

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

17.Задний датчик кислорода

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Поднимите автомобиль на подъемнике.
4) Отсоедините разъем от заднего датчика
кислорода.

5) Снимите фиксаторы, потянув их в сторону
верхней части поперечной балки.

6) Нанесите аэрозольную смазку или эквива-
лентное вещество на резьбовую часть заднего
датчика кислорода и оставьте его на минуту
или более.

7) Снимите задний датчик кислорода.

ОСТОРОЖНО:
Перед снятием заднего датчика кислорода
необходимо дождаться остывания выхлоп-
ной трубы, в противном случае это может
повредить выхлопную трубу.

B: УСТАНОВКА

1) Перед установкой заднего датчика кислоро-
да нанесите слой противозадирного состава
только на резьбовую часть заднего датчика
кислорода. Это упрощает его последующее сня-
тие.

ОСТОРОЖНО:
Никогда не наносите противозадирный со-
став на щиток заднего датчика кислорода.

Противозадирный состав:

NEVER-SEEZ NSN, JET LUBE SS-30 или экви-
валентный

2) Установите задний датчик кислорода.

Момент затяжки:

21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)

• Модель AT

FU-00009

FU-00081

FU-00082

FU-00371

FU-00371

FU-01311
