Subaru Forester (2008 год). Руководство - часть 295





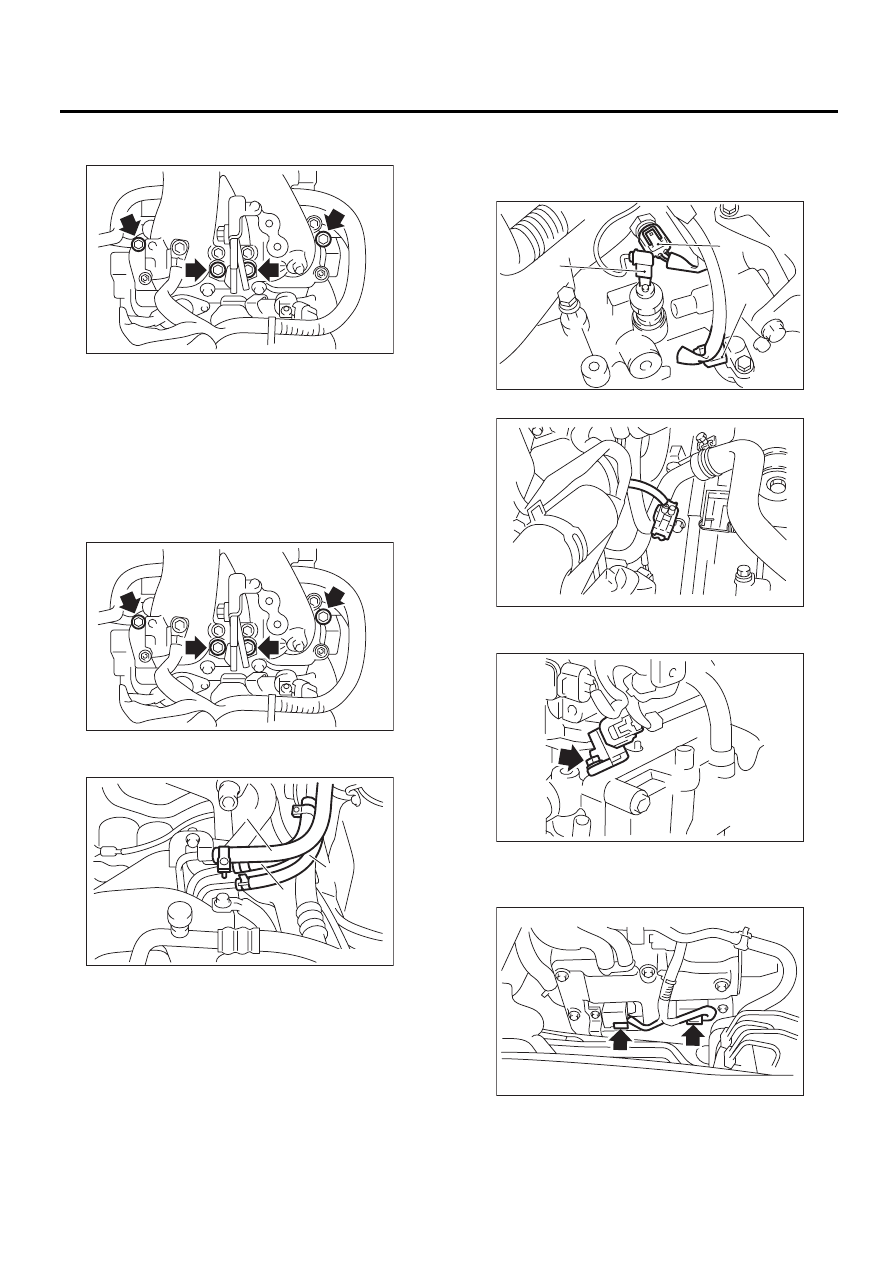

FU(H4DOTC)-17

Впускной коллектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

26) Отверните болты, крепящие впускной кол-
лектор на головках блока цилиндров.

27) Снимите впускной коллектор.

B: УСТАНОВКА

1) Установите впускной коллектор на головки
блока цилиндров.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)

2) Присоедините шланг подачи топлива, шланг
возврата топлива и шланг отвода паров топлива.

3) Подключите разъемы к датчику температу-
ры охлаждающей жидкости двигателя (A), дат-
чику давления масла (B) и датчику положения
коленчатого вала (C).

4) Подключите разъем к датчику детонации.

5) Подключите разъем к датчику положения
распределительного вала.

6) Подключите разъем к электромагнитному
клапану управления потоком масла.
7) Подключите разъем к катушке зажигания.

(A) Шланг подачи топлива

(B) Шланг возврата топлива

(C) Шланг отвода паров топлива

FU-01039

FU-01039

FU-02873

(A)

(B)

(C)

(A)

(B)

(C)

FU-00027

FU-00028

FU-02818

FU-00030

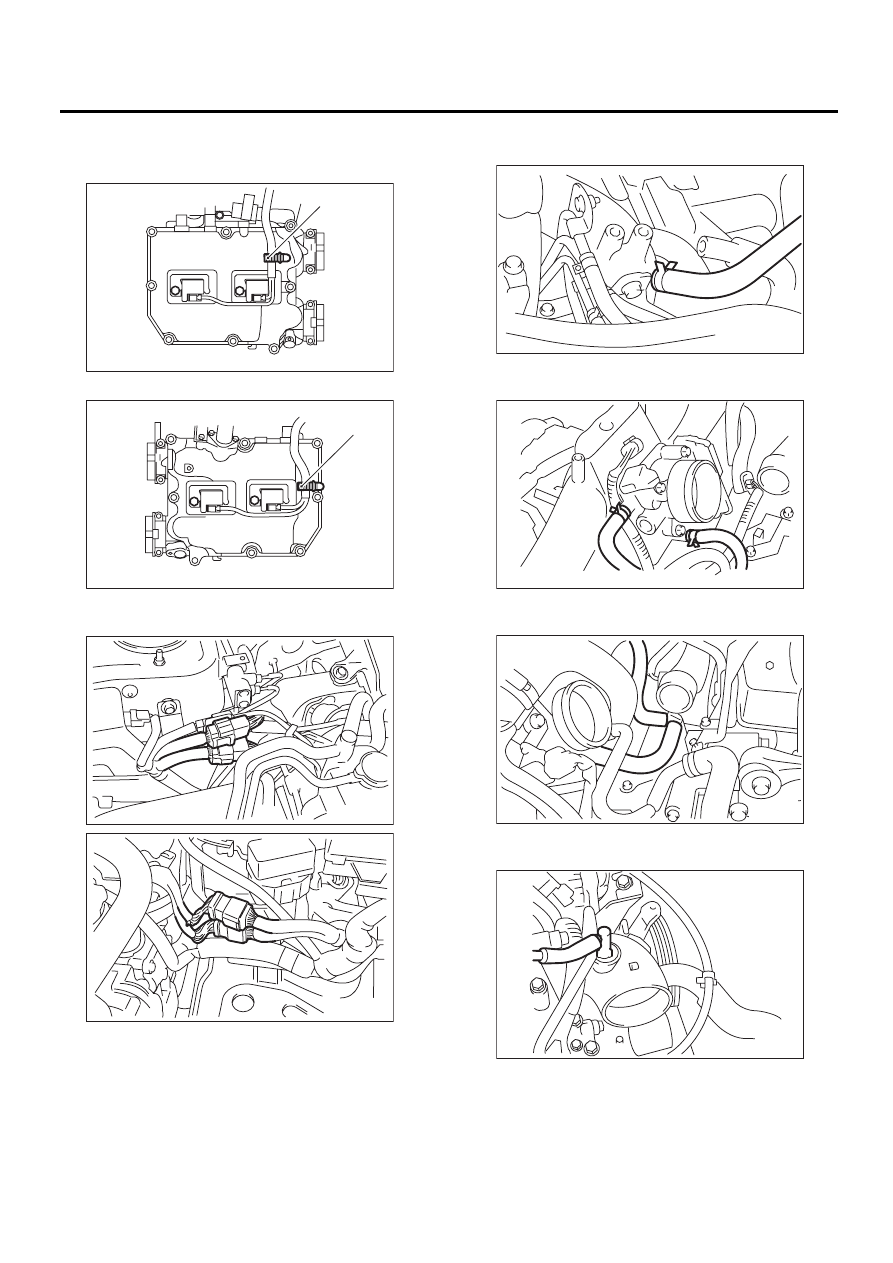

FU(H4DOTC)-18

Впускной коллектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

8) Закрепите жгут проводки двигателя (A) на
кронштейне при помощи зажима.
• Правая сторона

• Левая сторона

9) Подключите разъем жгута проводки двига-
теля.

10) Присоедините вакуумный шланг усилителя
тормозной системы.

11) Присоедините шланги охлаждающей жид-
кости к корпусу дроссельной заслонки.

12) Присоедините шланг отвода паров топлива
к клапану системы вентиляции картера.

13) Присоедините напорный шланг к впускному
коробу.

FU-01309

(A)

FU-01310

(A)

FU-02698

FU-02699

FU-00023

FU-01074

FU-00022

FU-00024

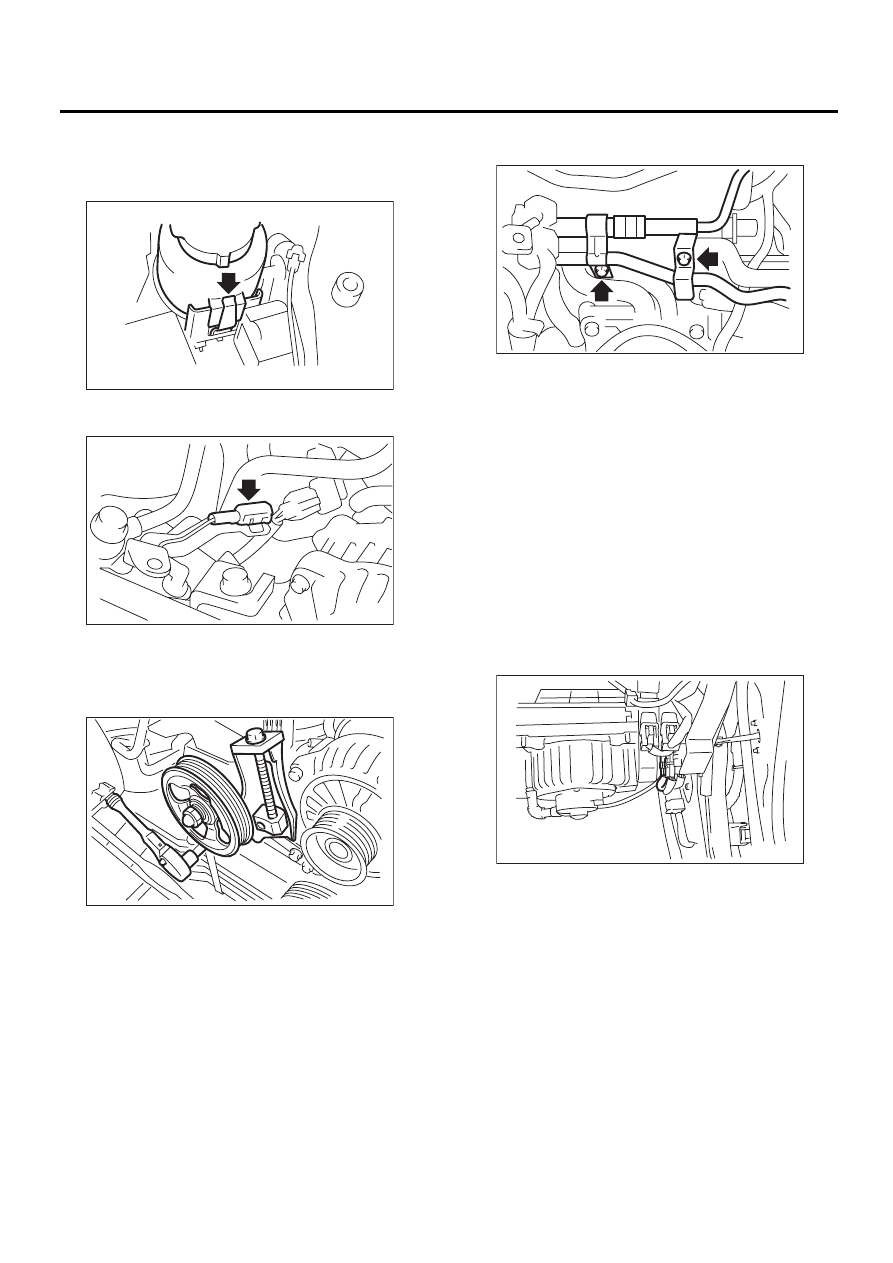

FU(H4DOTC)-19

Впускной коллектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

14) Установите насос усилителя рулевого уп-
равления.

(1) Установите расширительный бачок уп-
равления на кронштейн.

(2) Подключите датчик насоса усилителя
рулевого управления к разъему.

(3) Установите насос усилителя рулевого
управления и затяните болты.

Момент затяжки:

22 Нм (2,2 кгс-м, 15,9 фунт-сила-фут)

(4) Установите кронштейн трубки усилите-
ля рулевого управления на правую сторону
впускного коллектора.

Момент затяжки:

13 Нм (1,3 кгс-м, 9,6 фунт-сила-фут)

(5) Установите передний ремень.
<См. ME(H4DO)-55, УСТАНОВКА, Клиновид-
ный ремень.>

15) Установите заправочный бачок охлаждаю-
щей жидкости.
<См. CO(H4SO)-45, УСТАНОВКА, Заправочный
бачок охлаждающей жидкости.>
16) Установите промежуточный охладитель.
<См. IN(H4DOTC)-11, УСТАНОВКА, Промежу-
точный охладитель.>
17) Установите фильтрующий элемент.
18) Установите верхнюю крышку воздушного
фильтра и воздухозаборный короб в сборе.
<См. IN(H4DOTC)-8, УСТАНОВКА, Корпус воз-
душного фильтра.>
19) Подключите разъем к реле топливного на-
соса.

20) Установите переднюю часть отделки поро-
га со стороны пассажира.
21) Установите отделение для перчаток.
<См. EI-38, УСТАНОВКА, Отделение для пер-
чаток.>
22) Установите крышку коллектора.

FU-02572

FU-00017

FU-00019

ME-00036

FU-02737

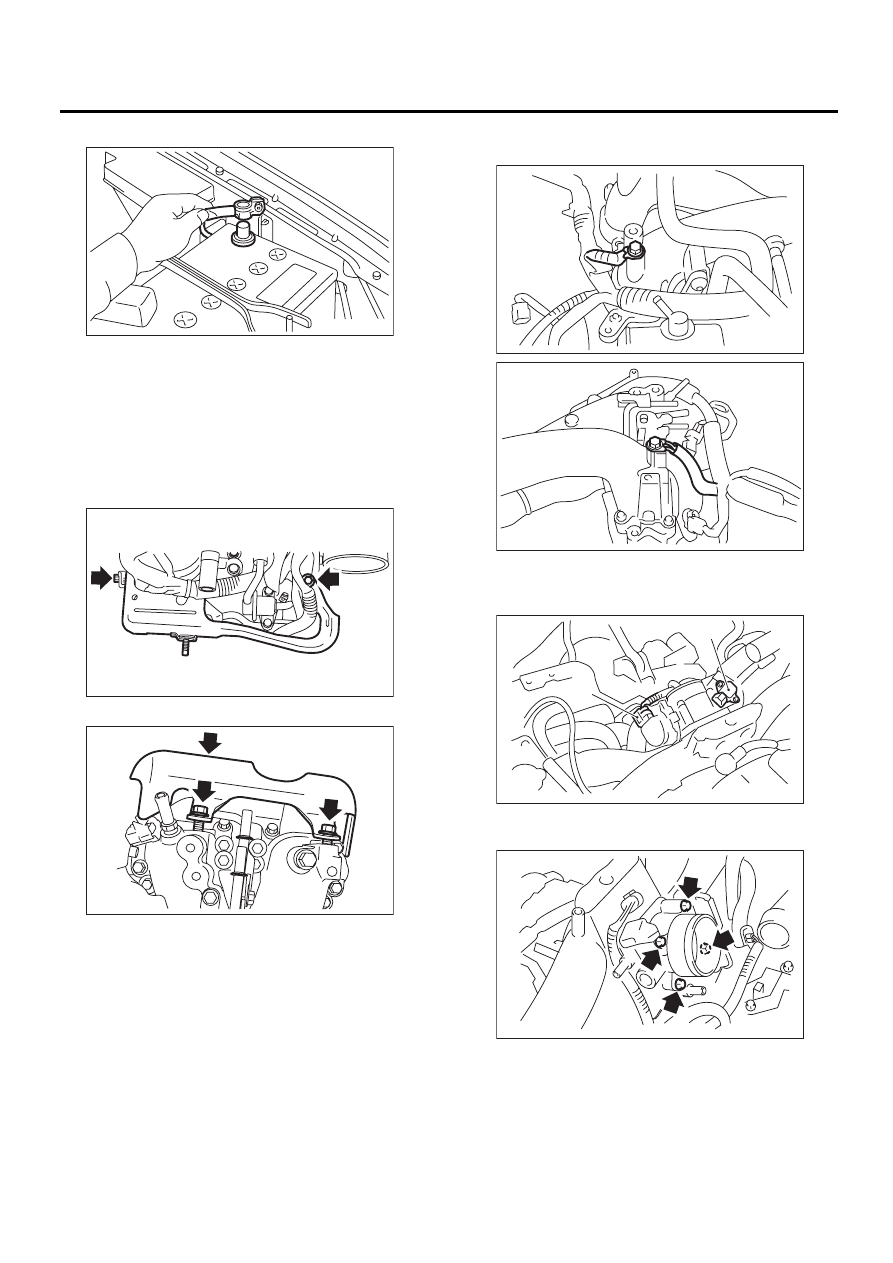

FU(H4DOTC)-20

Впускной коллектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

23) Присоедините провод массы к аккумулятору.

24) Поднимите автомобиль на подъемнике.
25) Установите нижний кожух.
26) Залейте охлаждающую жидкость двигателя.
<См. CO(H4SO)-20, ЗАЛИВКА ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Охлаждаю-
щая жидкость двигателя.>

C: РАЗБОРКА

1) Снимите правый щиток топливной трубки.

2) Снимите левый щиток топливной трубки.

3) Снимите клемму массы двигателя с впускно-
го коллектора.

4) Отсоедините разъем от датчика положения
дроссельной заслонки (A), и датчика абсолют-
ного давления в коллекторе (B).

5) Снимите корпус дроссельной заслонки с
впускного коллектора.

FU-00009

FU-02755

FU-02756

FU-01041

FU-01042

FU-01073

(A)

(B)

FU-01075
