ВПРЫСК ТОПЛИВА
(ТОПЛИВНЫЕ СИСТЕМЫ)

FU(H4DOTC)

Страница

1.

Общие сведения .......................................................................................2

2.

Корпус дроссельной заслонки  ..............................................................13

3.

Впускной коллектор  ..............................................................................14

4.

Датчик температуры охлаждающей жидкости двигателя  ................27

5.

Датчик угла поворота коленчатого вала .............................................28

6.

Датчик положения распределительного вала  ....................................29

7.

Датчик детонации  ..................................................................................30

8.

Датчик положения дроссельной заслонки ..........................................31

9.

Датчик массового расхода воздуха и температуры впускаемого
воздуха.....................................................................................................32

10.

Датчик абсолютного давления в коллекторе  .....................................33

11.

Топливный инжектор .............................................................................34

12.

Узел клапана воздушного потока .........................................................38

13.

Привод клапана воздушного потока.....................................................39

14.

Датчик положения клапана воздушного потока .................................40

15.

Электромагнитный перепускной клапан турбокомпрессора  ............41

16.

Передний датчик кислорода (качества топливовоздушной смеси)  ...42

17.

Задний датчик кислорода .....................................................................44

18.

Блок управления двигателем (ECM).....................................................46

19.

Главное реле  ..........................................................................................47

20.

Реле топливного насоса ........................................................................48

21.

Реле электронной дроссельной заслонки ...........................................49

22.

Блок управления топливным насосом  .................................................50

23.

Топливо ...................................................................................................51

24.

Топливный бак  .......................................................................................52

25.

Заправочная труба  ................................................................................55

26.

Топливный насос ....................................................................................58

27.

Датчик уровня топлива  .........................................................................60

28.

Вспомогательный датчик уровня топлива  ......................................... 61

29.

Топливный фильтр .................................................................................62

30.

Клапан отсечки топлива ...................................................................... 63

31.

Регулятор давления топлива ................................................................64

32.

Магистрали подачи, возврата и отвода паров топлива .....................65

33.

Общие принципы поиска неисправностей топливной системы .........68

FU(H4DOTC)-2

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пункт

Технические характеристики

Топливный
бак

Емкость

60 л (15,9 галлонов США, 13,2 британских галлонов)

Расположение

Под задним сиденьем

Топливный
насос

Тип

Центробежный

Отключение при давлении на выходе

450 — 677 кПа (4,59 — 6,9 кгс/см

2

, 65,27 — 98,2 фунта/кв. дюйм)

Производительность насоса

145 л (38,3 галлонов США, 31,9 британских галлонов)/ч или более

[300 кПа, 12 В (3,06 кг/см

2

, 43,5 фунтов/кв. дюйм)]

Топливный фильтр

Расположен в баке

FU(H4DOTC)-3

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

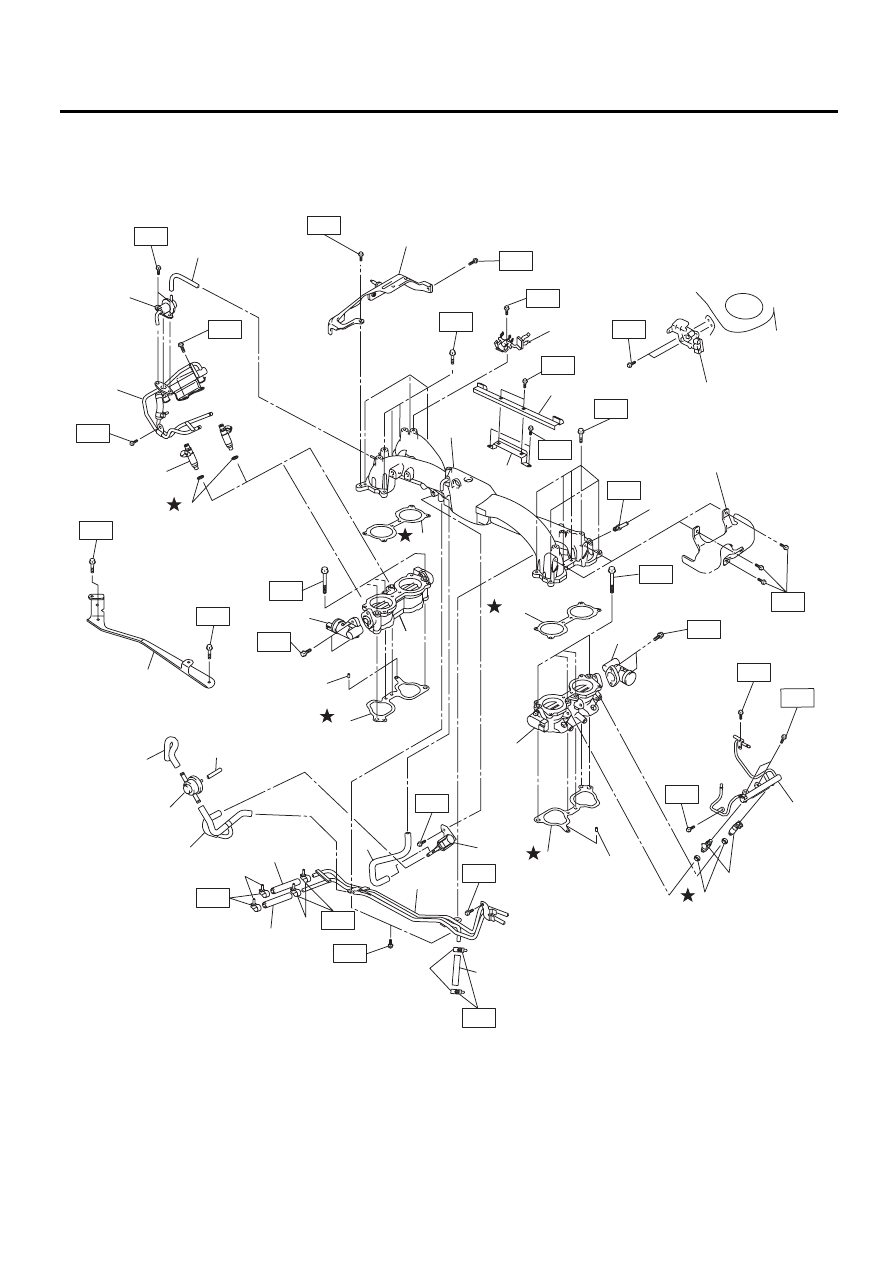

B: УЗЕЛ

1. ВПУСКНОЙ КОЛЛЕКТОР

FU-03308

(16)

(15)

(14)

(12)

(13)

T8

T8

T3

T1

T1

T1

T3

(6)

(23)

(24)

(24)

(2)

(2)

(3)

(3)

T9

(1)

(5)

(2)

(3)

(4)

(14)

(12)

(13)

(21)

(22)

T3

T7

T5

T8

T8

T5

T8

T9

T8

T8

T8

(8)

(7)

(20)

(18)

(17)

(19)

(25)

(7)

(10)

(10)

(8)

(11)

(9)

T6

(9)

(11)

T3

T6

T3

T3

(26)

(27)

T2

T2

T4

T8

FU(H4DOTC)-4

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1)

Узел топливной трубки

(14) Трубка топливного инжектора

(26) Кронштейн крышки

коллектора (задний)

(2)

Топливный шланг

(15) Регулятор давления

(27) Кронштейн крышки

коллектора (задний)

(3)

Хомут

(16) Шланг регулятора давления

(4)

Электромагнитный клапан управления
продувкой адсорбера

(17) Правый щиток топливной трубки

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(5)

Вакуумный шланг

(18) Опора шланга отвода картерных газов

T1: 1,25 (0,13, 0,34)

(6)

Шланг вакуумного управления

(19) Впускной коллектор

T2: 6 (0,6, 4,4)

(7)

Прокладка впускного коллектора

(20) Узел электромагнитного перепускного

клапана турбокомпрессора

T3: 6,4 (0,65, 4,7)

(8)

Направляющий штифт

T4: 6,5 (0,66, 4,8)

(9)

Узел клапана воздушного потока

(21) Левый щиток топливной трубки

T5: 8,25 (0,84, 6,1)

(10) Прокладка клапана воздушного потока (22) Штуцер

T6: 8,5 (0,87, 6,3)

(11) Привод клапана воздушного потока

(23) Клапан продувки

T7: 17 (1,73, 12,5)

(12) Топливный инжектор

(24) Шланг продувки

T8: 19 (1,9, 14,0)

(13) Уплотнительное кольцо

(25) Кронштейн крышки коллектора (пере-

дний)

T9: 25 (2,5, 18,4)
