Subaru Forester (2008 год). Руководство - часть 276





EN(H4DO)(diag)-207

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РЕЛЕ НАСОСА ВТОРИЧНОГО ВОЗДУХА.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъем от ECM и реле на-
соса вторичного воздуха.
3) Измерьте напряжение между ECM и
массой кузова.

Разъемы и клеммы

(B135) № 5 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Устраните корот-
кое замыкание
на цепь питания в
проводке между
ECM и реле насо-
са вторичного
воздуха.

Даже если горит конт-
рольная лампа обнару-
жения неисправности,
цепь в настоящий мо-
мент работает нормаль-
но. Повторите неис-
правность, затем вы-
полните диагностику
еще раз.

ПРИМЕЧАНИЕ:
В этом случае, возмож-
но временное наруше-
ние контакта в разъеме.

EN(H4DO)(diag)-208

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BR:КДН P1492 НЕИСПРАВНОСТЬ ЦЕПИ СИГНАЛА №1

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН P1498. <См. EN(H4DO)(diag)-
209, КДН P1498 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА 4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИР-
КУЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ (НИЗКИЙ УРОВЕНЬ НА ВХОДЕ), Процедура диагностики с исполь-
зованием кодов диагностики неисправностей (КДН).>

BS:КДН P1493 НЕИСПРАВНОСТЬ ЦЕПИ СИГНАЛА №1

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН P1499. <См. EN(H4DO)(diag)-
211, КДН P1499 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА 4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИР-
КУЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ НА ВХОДЕ), Процедура диагностики с ис-
пользованием кодов диагностики неисправностей (КДН).>

BT:КДН P1494 НЕИСПРАВНОСТЬ ЦЕПИ СИГНАЛА №2

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН P1498. <См. EN(H4DO)(diag)-
209, КДН P1498 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА 4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИР-
КУЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ (НИЗКИЙ УРОВЕНЬ НА ВХОДЕ), Процедура диагностики с исполь-
зованием кодов диагностики неисправностей (КДН).>

BU:КДН P1495 НЕИСПРАВНОСТЬ ЦЕПИ СИГНАЛА №2

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН P1499. <См. EN(H4DO)(diag)-
211, КДН P1499 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА 4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИР-
КУЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ НА ВХОДЕ), Процедура диагностики с ис-
пользованием кодов диагностики неисправностей (КДН).>

BV:КДН P1496 НЕИСПРАВНОСТЬ ЦЕПИ СИГНАЛА №3

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН P1498. <См. EN(H4DO)(diag)-
209, КДН P1498 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА 4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИР-
КУЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ (НИЗКИЙ УРОВЕНЬ НА ВХОДЕ), Процедура диагностики с исполь-
зованием кодов диагностики неисправностей (КДН).>

BW:КДН P1497 НЕИСПРАВНОСТЬ ЦЕПИ СИГНАЛА №3

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН P1499. <См. EN(H4DO)(diag)-
211, КДН P1499 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА 4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИР-
КУЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ НА ВХОДЕ), Процедура диагностики с ис-
пользованием кодов диагностики неисправностей (КДН).>

EN(H4DO)(diag)-209

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BX:КДН P1498 НЕИСПРАВНОСТЬ ЦЕПИ СИГНАЛА №4

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРИЗНАК НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Плохие ходовые характеристики
• Пульсация в двигателе

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DO)(diag)-41, ПРОЦЕДУРА, Режим проверки.>.

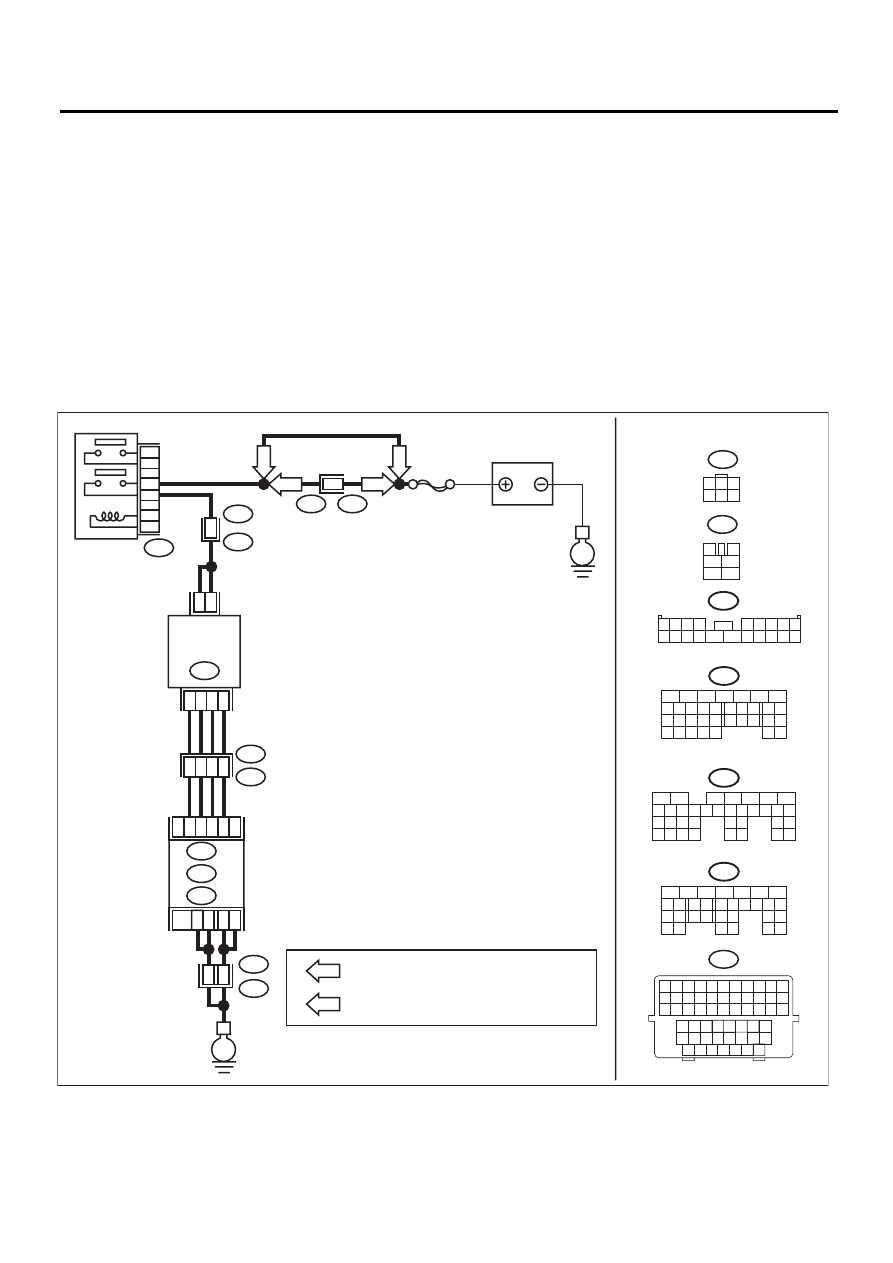

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04850

E

E

B47

E18

2

5

1

4

3

6

B73

E4

B73

E4

B73

E4

4

6

2
1

4

8

26

A1

4

A1

3

A1

5

A1

2

B4

B3

A6

25

29

30

35

36

D1

SBF-5

АККУМУЛЯТОР

ГЛАВНОЕ РЕЛЕ

КЛАПАН РЕ-
ЦИРКУЛЯЦИИ
ВЫХЛОПНЫХ
ГАЗОВ

A: B134

B: B135

D: B137

ECM

B47

E18

3

4

1

2

5

6

1

3

4 5 6

2

LHD

RHD

B100

F2

14

LHD

LHD

RHD

RHD

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

A: B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

D: B137

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

B135

B:

1

2

3

4

5

6

7

F2

1

10 11 12 13 14

15 16 17 18 19 20

5 6 7

2 3 4

8 9

B73

21

9

32

1 2 3 4 5 6

10 11

12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

33

43

34

41

37 38 39 40

35

42

36

44 45

46 47

48 49 50 51 52 53 54

EN(H4DO)(diag)-210

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПИТАНИЯ ЭЛЕКТРОМАГНИТ-
НОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫ-
ХЛОПНЫХ ГАЗОВ.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъем от клапана рецирку-
ляции выхлопных газов.
3) Поверните выключатель зажигания в по-
ложение ON.
4) Измерьте напряжение между разъемом
электромагнитного клапана рециркуляции
выхлопных газов и массой двигателя.

Разъемы и клеммы

(E18) № 2 (+) — Масса двигателя (–):
(E18) № 5 (+) — Масса двигателя (–):

Напряжение составляет 10
В или более?

Переходите к ша-
гу 2.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между электро-
магнитным клапаном
рециркуляции выхлоп-
ных газов и разъемом
главного реле
• Плохой контакт в со-
единительном разъеме

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ЭЛЕКТРОМАГНИТНОГО КЛА-
ПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ ГА-
ЗОВ.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между ECM и
разъемом электромагнитного клапана рецир-
куляции выхлопных газов.

Разъемы и клеммы

КДН P1492; (B134) № 12 — (E18) № 6:
КДН P1494; (B134) № 14 — (E18) № 1:
КДН P1496; (B134) № 13 — (E18) № 4:
КДН P1498; (B134) № 15 — (E18) № 3:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 3.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом электромаг-
нитного клапана рецир-
куляции выхлопных га-
зов
• Плохой контакт в со-
единительном разъеме

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ЭЛЕКТРОМАГНИТНОГО КЛА-
ПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ ГА-
ЗОВ.
1) Отсоедините разъемы от ECM.
2) Измерьте сопротивление между ECM и
массой кузова.

Разъемы и клеммы

КДН P1492; (B134) № 12 — Масса кузова:
КДН P1494; (B134) № 14 — Масса кузова:
КДН P1496; (B134) № 13 — Масса кузова:
КДН P1498; (B134) № 15 — Масса кузова:

Сопротивление составляет
1 МОм или более?

Переходите к ша-
гу 4.

Устраните короткое
замыкание на массу в
проводке между ECM и
разъемом электромаг-
нитного клапана рецир-
куляции выхлопных га-
зов.

4

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъемах ECM и элект-
ромагнитного клапана рециркуляции выхлоп-
ных газов.

Плохой контакт в разъеме
ECM или электромагнитно-
го клапана рециркуляции
выхлопных газов?

Устраните пло-
хой контакт в
разъеме ECM или
электромагнит-
ного клапана ре-
циркуляции вы-
хлопных газов.

Замените клапан ре-
циркуляции выхлоп-
ных газов. <См.
FU(H4DO)-32, Клапан
рециркуляции выхлоп-
ных газов.>
