EN(H4DO)(diag)-187

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И TCM.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы от ECM и TCM.
3) Измерьте сопротивление между разъемами
ECM и TCM.

Разъемы и клеммы

(B55) № 1 — (B55) № 18:
(B55) № 2 — (B55) № 17:

Сопротивление составля-
ет менее 1 Ом?

Переходите к ша-
гу 2.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между разъ-
емом ECM и TCM
• Плохой контакт в
стыковочном разъеме
(модель с правосто-
ронним управлением)

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ABSCM&H/U.
1) Отсоедините разъемы ABSCM&H/U.
2) Измерьте сопротивление между разъемами
ECM и ABSCM&H/U.

Разъемы и клеммы

Модель с левосторонним управлением

(B135) № 1 — (B301) № 26:
(B135) № 2 — (B301) № 11:

Модель с правосторонним управлением

(B135) № 1 — (F49) № 26:
(B135) № 2 — (F49) № 11:

Сопротивление составля-
ет менее 1 Ом?

Переходите к ша-
гу 3.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между разъема-
ми ECM и ABSCM&H/U
• Плохой контакт в
стыковочном разъеме
(модель с правосто-
ронним управлением)

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM, TCM И
ABSCM&H/U.
Измерьте сопротивление между ECM и массой
кузова.

Разъемы и клеммы

(B135) № 1 — Масса кузова:
(B135) № 2 — Масса кузова:

Сопротивление составля-
ет 1 МОм или более?

Переходите к ша-
гу 4.

Устраните короткое
замыкание на массу в
проводке между ECM,
TCM и ABSCM&H/U.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM, TCM И
ABSCM&H/U.
Измерьте сопротивление между разъемами
ECM.

Разъемы и клеммы

(B135) № 1 — (B135) № 2:

Сопротивление составля-
ет 1 МОм или более?

Переходите к ша-
гу 5.

Устраните короткое
замыкание в проводке
между ECM, TCM и
ABSCM&H/U.

5

ПРОВЕРКА СОСТОЯНИЯ СИСТЕМЫ AT.
Проведите диагностику системы AT при помо-
щи Subaru Select Monitor.

Отображается ли КДН
P1718?

Проверьте систе-
му AT.

Переходите к шагу 6.

6

ПРОВЕРКА СОСТОЯНИЯ СИСТЕМЫ ABS.
Проведите диагностику системы ABS при по-
мощи Subaru Select Monitor.

Отображается ли КДН 47? Проверьте систе-

му ABS.

Устраните плохой кон-
такт в разъеме ECM.

EN(H4DO)(diag)-188

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BC:КДН P0604 ОШИБКА ОПЕРАТИВНОЙ ПАМЯТИ (ОЗУ) ВНУТРЕННЕГО

БЛОКА УПРАВЛЕНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРИЗНАК НЕИСПРАВНОСТИ:
• Двигатель не запускается
• Двигатель глохнет

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DO)(diag)-41, ПРОЦЕДУРА, Режим проверки.>.

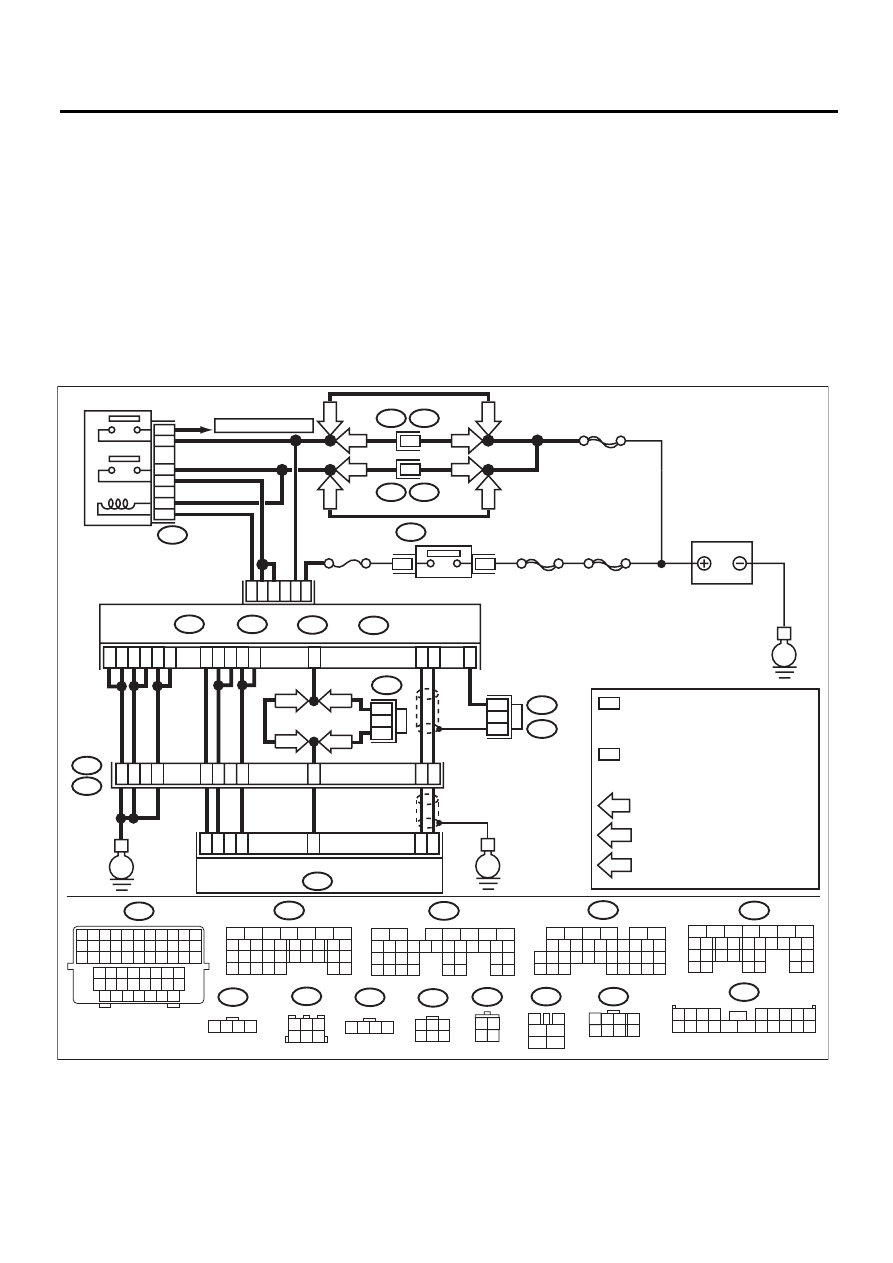

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04838

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ГЛАВНОЕ РЕЛЕ

SBF-4

SBF-1

B72

B61

F44

C4

C3

B1

5

A3

D1

A4

A5

D6

D7

A6

C5

B1

0

No.11

B47

E4

B73

2

1

4

3

ECM

E

E

1

4

B134

B135

A:

D: B137

B:

B3

52

34

35

37

3

4

1

2

5

6

B47

F44

F2

A7

B4

B2

8

C33

36

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B137

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B73

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

34 35 36 37 38 39 40 41
42 43

44 45

46 47

48 49 50 51 52 53 54

A:

B:

D:

E

B136

C:

B136

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

C:

SBF-5

К ДАТЧИКУ КИСЛОРОДА

5

6

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

LHD

RHD

: МОДЕЛЬ MT

MT

LHD

RHD

LHD

RHD

7

B100

F2

LHD

RHD

LHD

MT

RHD

RHD

14

B72

1 2
3 4

1 2 3

4

5 6 7

8

1 2 3 4

5 6 7 8 9

10 11 12 13 14

15 16 17 18 19 20

EN(H4DO)(diag)-189

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BD:КДН P0605 ОШИБКА ПОСТОЯННОГО ЗАПОМИНАЮЩЕГО

УСТРОЙСТВА (ПЗУ) ВНУТРЕННЕГО БЛОКА УПРАВЛЕНИЯ

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН P0607. <См. EN(H4DO)(diag)-
190, КДН P0607 РАБОЧИЕ ХАРАКТЕРИСТИКИ БЛОКА УПРАВЛЕНИЯ, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей (КДН).>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Есть ли на дисплее ка-
кие-либо другие КДН?

Проверьте соот-
ветствующие КДН,
используя “Спи-
сок кодов диагнос-
тики неисправнос-
ти (КДН)”. <См.
EN(H4DO)(diag)-
75, Список кодов
диагностики неис-
правностей
(КДН).>

Даже если горит контроль-
ная лампа обнаружения
неисправности, цепь в на-
стоящий момент работает
нормально. Повторите не-
исправность, затем выпол-
ните диагностику еще раз.

ПРИМЕЧАНИЕ:
В этом случае, возможно
временное нарушение кон-
такта в разъеме.

EN(H4DO)(diag)-190

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BE:КДН P0607 РАБОЧИЕ ХАРАКТЕРИСТИКИ БЛОКА УПРАВЛЕНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
В зависимости от содержания неисправности, применим один из следующих вариантов.
• Немедленно при распознавании неисправности
• Обнаруживается при возникновении неисправности в двух последовательных циклах движения
ПРИЗНАК НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Плохие ходовые характеристики

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DO)(diag)-41, ПРОЦЕДУРА, Режим проверки.>.

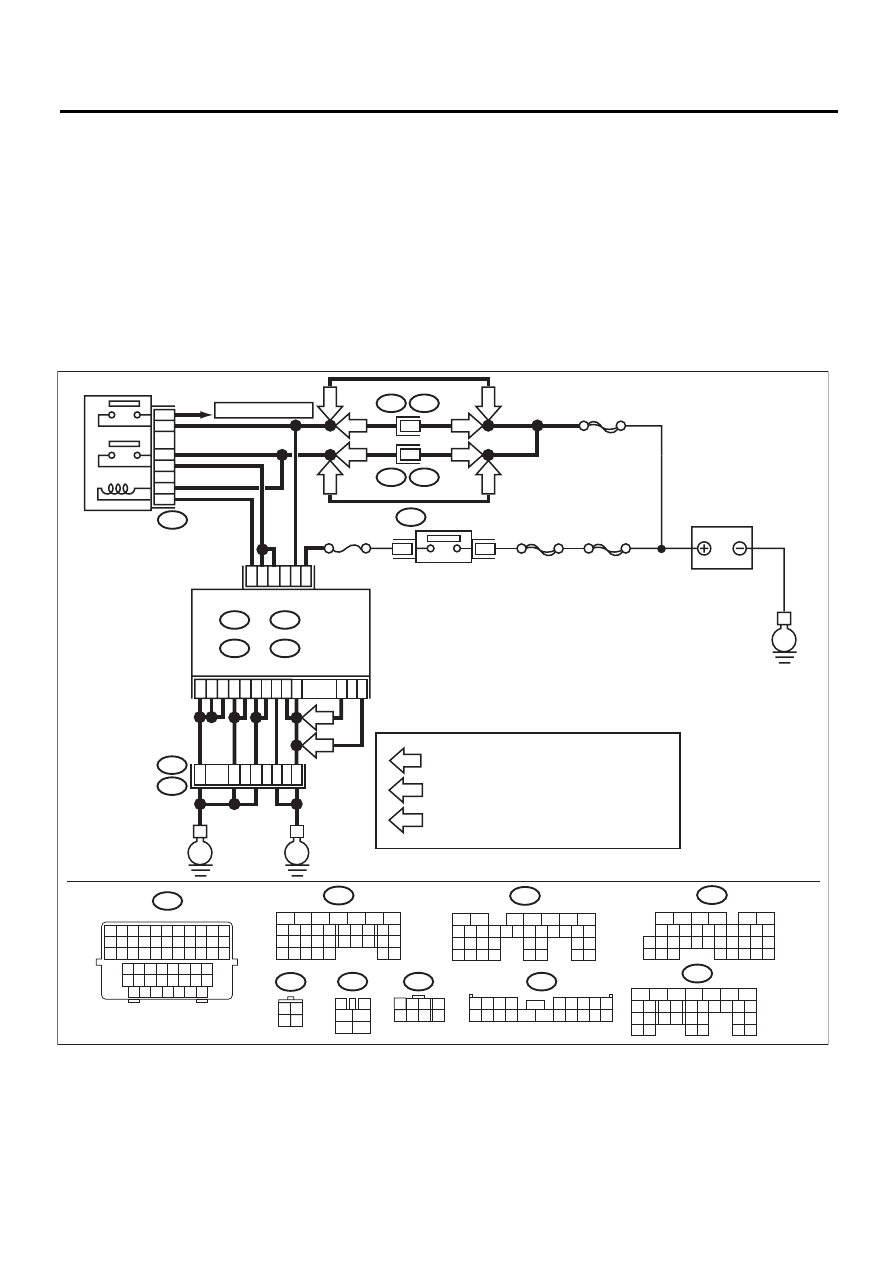

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05931

SBF-4

SBF-1

B72

B61

F44

C4

C3

B1

5

C5

B1

0

No.11

B47

2

1

4

3

E

1

4

B134

B135

A:

D: B137

B:

3

4

1

2

5

6

B47

F44

F2

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B137

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B73

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

34 35 36 37 38 39 40 41
42 43

44 45

46 47

48 49 50 51 52 53 54

A:

B:

D:

B136

C:

B136

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

C:

SBF-5

5

6

LHD

RHD

MT

LHD

RHD

LHD

RHD

7

B100

F2

LHD

RHD

LHD

RHD

14

B72

1 2
3 4

1 2 3

4

5 6 7

8

1 2 3 4

5 6 7 8 9

10 11 12 13 14

15 16 17 18 19 20

*

1

*

2

RHD

RHD

LHD

LHD

E

E

3

8

39

20

19

E4

B73

E57

2

5

1

D4

D5

D2

D25

B4

A6

D7

B3

D6

C22

36

35

37

D24

D31

D23

:LHD

:RHD

D1

D3

B138

B83

B122

*

*

2

4

6

3

1

4

1

8

17

1

B83

1 2 3 4

B138

3

4 5

1 2

6

B122

1 2 3 4

E57

1

3

4 5 6

2

ГЛАВНОЕ РЕЛЕ

К ДАТЧИКУ КИСЛОРОДА

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

ECM

БЛОК ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ
ЗАСЛОНКИ

: МОДЕЛЬ С ЛЕВОСТОРОННИМ
  УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ
  УПРАВЛЕНИЕМ

: МОДЕЛЬ MT

МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕ-
НИЕМ : ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ

МОДЕЛЬ С ПРАВОСТОРОННИМ
УПРАВЛЕНИЕМ : 3

МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕ-
НИЕМ : ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
МОДЕЛЬ С ПРАВОСТОРОННИМ
УПРАВЛЕНИЕМ : 1
