Subaru Forester (2008 год). Руководство - часть 256





EN(H4DO)(diag)-127

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДАННЫХ ЗАДНЕГО ДАТЧИКА КИС-
ЛОРОДА.
1) Прогрейте двигатель до температуры охлаждаю-
щей жидкости выше 75°C (167°F), и поддерживайте
обороты двигателя автомобиля на уровне 3000 об/
мин. (Макс. 2 мин.)
2) Считайте сигнал заднего датчика кислорода
при помощи Subaru Select Monitor или универсаль-
ного сканера.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Подробно рабочую процедуру см. в разделе “СЧИ-
ТЫВАНИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”.
<См. EN(H4DO)(diag)-32, Subaru Select Monitor.>
• Универсальный сканер
Для получения более подробной информации про-
цедуре, обратитесь к Руководству по эксплуатации
универсального сканера.

Напряжение составля-
ет 490 мВ или более?

Переходите к ша-
гу 5.

Переходите к шагу 2.

2

ПРОВЕРКА РАЗЪЕМА ЗАДНЕГО ДАТЧИКА КИС-
ЛОРОДА И СОЕДИНИТЕЛЬНОГО РАЗЪЕМА.

В разъем попала вода?

Удалите воду из
разъема.

Переходите к шагу 3.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем от ECM и заднего датчика
кислорода.
3) Измерьте сопротивление в проводке между
ECM и разъемом заднего датчика кислорода.

Разъемы и клеммы

(B136) № 21 — (E22) № 4:
(B137) № 31 — (E22) № 3:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 4.

Устраните разрыв
цепи в проводке
между ECM и разъ-
емом заднего датчи-
ка кислорода.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем от заднего датчика кисло-
рода.
3) Поверните выключатель зажигания в положе-
ние ON.
4) Измерьте напряжение между разъемом задне-
го датчика кислорода и массой кузова.

Разъемы и клеммы

(E22) № 4 (+) — Масса кузова (–):

Напряжение составля-
ет 0,2 — 0,5 В?

Замените задний
датчик кислоро-
да. <См.
FU(H4DO)-38, За-
дний датчик кис-
лорода.>

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом заднего
датчика кислорода
• Плохой контакт в
разъеме заднего
датчика кислорода
• Плохой контакт в
разъеме ECM

5

ПРОВЕРКА СИСТЕМЫ ВЫПУСКА
Проверьте детали системы выпуска.

ПРИМЕЧАНИЕ:
Проверьте следующие позиции.
• Ослабление или неправильное соединение дета-
лей системы выпуска
• Повреждения (трещины, отверстия и др.) дета-
лей
• Ослабление и неправильное соединение дета-
лей между передним датчиком кислорода и за-
дним датчиком кислорода

Выявлены ли неполадки
в системе выпуска?

Отремонтируйте
или замените не-
исправные дета-
ли.

Замените задний
датчик кислорода.
<См. FU(H4DO)-38,
Задний датчик кис-
лорода.>

EN(H4DO)(diag)-128

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Z: КДН P0138 ВЫСОКОЕ НАПРЯЖЕНИЕ В ЦЕПИ ДАТЧИКА КИСЛОРОДА

(БАНК 1 ДАТЧИК 2)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DO)(diag)-41, ПРОЦЕДУРА, Режим проверки.>.

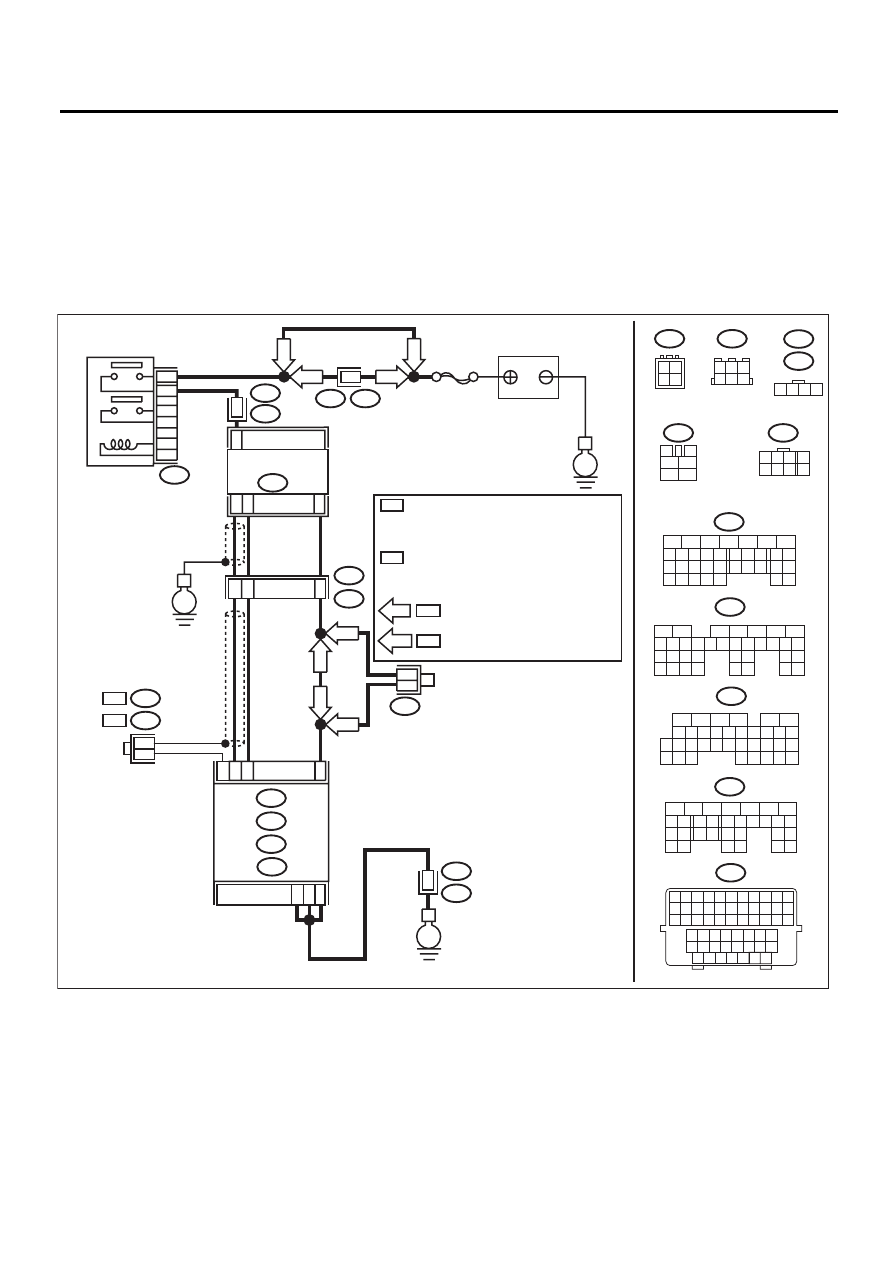

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04843

B47

1

2

3

E

E4

1

4

B73

2

B122

2

3

E22

A4

A5

D31

B135

B136

B :

B134

A :

C :

54

19

B7

C21

B137

D :

E

C22

A3

*

1

*

2

B83

B138

3

4

1

2

5

6

B134

B135

B47

E22

B138

B83

B136

B73

B61

F44

RHD

RHD

LHD

RHD

LHD

RHD

E

B73

E4

B122

B137

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

4

1

E4

B73

ECM

ГЛАВНОЕ РЕЛЕ

ЗАДНИЙ ДАТЧИК
 КИСЛОРОДА

АККУМУЛЯТОР

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

A :

B :

C :

D :

5

МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ :

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ

МОДЕЛЬ С ПРАВОСТОРОННИМ
УПРАВЛЕНИЕМ : 2

*

1

МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ :

МОДЕЛЬ С ПРАВОСТОРОННИМ
УПРАВЛЕНИЕМ

: 3

*

2

SBF-5

LHD

RHD

LHD

RHD

  : МОДЕЛЬ С ЛЕВОСТОРОННИМ

 УПРАВЛЕНИЕМ

  : МОДЕЛЬ С ПРАВОСТОРОННИМ

 УПРАВЛЕНИЕМ

LHD

RHD

3

4 5

1 2

6

1 2 3 4

1

2

3

4

F44

1 2 3

4

5 6 7

8

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

34 35 36 37 38 39 40 41
42 43

44 45

46 47

48 49 50 51 52 53 54

LHD

LHD

52

46

7

EN(H4DO)(diag)-129

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДАННЫХ ЗАДНЕГО ДАТЧИКА КИСЛО-
РОДА.
1) Прогрейте двигатель до температуры охлаждаю-
щей жидкости выше 75°C (167°F), и быстро снизьте
обороты двигателя с 3000 об/мин.
2) Считайте сигнал заднего датчика кислорода при
помощи Subaru Select Monitor или универсального
сканера.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Подробно рабочую процедуру см. в разделе “СЧИ-
ТЫВАНИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H4DO)(diag)-32, Subaru Select Monitor.>
• Универсальный сканер
Для получения более подробной информации проце-
дуре, обратитесь к Руководству по эксплуатации
универсального сканера.

Напряжение составля-
ет 250 мВ или менее?

Переходите к ша-
гу 5.

Переходите к шагу 2.

2

ПРОВЕРКА РАЗЪЕМА ЗАДНЕГО ДАТЧИКА КИС-
ЛОРОДА И СОЕДИНИТЕЛЬНОГО РАЗЪЕМА.

В разъем попала вода? Удалите воду из

разъема.

Переходите к шагу 3.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем от ECM и заднего датчика
кислорода.
3) Измерьте сопротивление в проводке между ECM
и разъемом заднего датчика кислорода.

Разъемы и клеммы

(B136) № 21 — (E22) № 4:
(B137) № 31 — (E22) № 3:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 4.

Устраните разрыв
цепи в проводке
между ECM и разъ-
емом заднего датчи-
ка кислорода.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем от заднего датчика кисло-
рода.
3) Поверните выключатель зажигания в положение
ON.
4) Измерьте напряжение между разъемом заднего
датчика кислорода и массой кузова.

Разъемы и клеммы

(E22) № 4 (+) — Масса кузова (–):

Напряжение составля-
ет 0,2 — 0,5 В?

Замените задний
датчик кислоро-
да. <См.
FU(H4DO)-38, За-
дний датчик кис-
лорода.>

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом заднего
датчика кислорода
• Плохой контакт в
разъеме заднего
датчика кислорода
• Плохой контакт в
разъеме ECM

5

ПРОВЕРКА СИСТЕМЫ ВЫПУСКА
Проверьте детали системы выпуска.

ПРИМЕЧАНИЕ:
Проверьте следующие позиции.
• Ослабление или неправильное соединение дета-
лей системы выпуска
• Повреждения (трещины, отверстия и др.) деталей
• Ослабление и неправильное соединение деталей
между передним датчиком кислорода и задним дат-
чиком кислорода

Выявлены ли неполад-
ки в системе выпуска?

Отремонтируйте
или замените не-
исправные дета-
ли.

Замените задний
датчик кислорода.
<См. FU(H4DO)-38,
Задний датчик кис-
лорода.>

EN(H4DO)(diag)-130

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AA:КДН P0139 МЕДЛЕННЫЙ ОТКЛИК В ЦЕПИ ДАТЧИКА КИСЛОРОДА

(БАНК 1 ДАТЧИК 2)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DO)(diag)-41, ПРОЦЕДУРА, Режим проверки.>.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04843

B47

1

2

3

E

E4

1

4

B73

2

B122

2

3

E22

A4

A5

D31

B135

B136

B :

B134

A :

C :

54

19

B7

C21

B137

D :

E

C22

A3

*

1

*

2

B83

B138

3

4

1

2

5

6

B134

B135

B47

E22

B138

B83

B136

B73

B61

F44

RHD

RHD

LHD

RHD

LHD

RHD

E

B73

E4

B122

B137

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

4

1

E4

B73

ECM

ГЛАВНОЕ РЕЛЕ

ЗАДНИЙ ДАТЧИК
 КИСЛОРОДА

АККУМУЛЯТОР

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

A :

B :

C :

D :

5

МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ :

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ

МОДЕЛЬ С ПРАВОСТОРОННИМ
УПРАВЛЕНИЕМ : 2

*

1

МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ :

МОДЕЛЬ С ПРАВОСТОРОННИМ
УПРАВЛЕНИЕМ

: 3

*

2

SBF-5

LHD

RHD

LHD

RHD

  : МОДЕЛЬ С ЛЕВОСТОРОННИМ

 УПРАВЛЕНИЕМ

  : МОДЕЛЬ С ПРАВОСТОРОННИМ

 УПРАВЛЕНИЕМ

LHD

RHD

3

4 5

1 2

6

1 2 3 4

1

2

3

4

F44

1 2 3

4

5 6 7

8

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

34 35 36 37 38 39 40 41
42 43

44 45

46 47

48 49 50 51 52 53 54

LHD

LHD

52

46

7
