EN(H4DO)(diag)-99

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ
1) Запустите двигатель.
2) Считайте сигнал датчика воздушного потока при
помощи Subaru Select Monitor или универсального
сканера.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о по-
рядке работы, обратитесь к разделу “СЧИТЫВА-
НИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”.
<См. EN(H4DO)(diag)-32, Subaru Select Monitor.>
• Универсальный сканер
Для получения более подробной информации о по-
рядке работы, обратитесь к Руководству по эксплу-
атации универсального сканера.

Напряжение состав-
ляет 5 В или более?

Переходите к ша-
гу 2.

Даже если горит конт-
рольная лампа обнару-
жения неисправности,
цепь в настоящий мо-
мент работает нор-
мально. Повторите не-
исправность, затем вы-
полните диагностику
еще раз.

ПРИМЕЧАНИЕ:
В этом случае, возмож-
но временное наруше-
ние контакта в разъ-
еме.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА МАССОВОГО РАСХОДА ВОЗДУ-
ХА И ТЕМПЕРАТУРЫ ВПУСКАЕМОГО ВОЗДУХА.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем от датчика массового рас-
хода воздуха и температуры впускаемого воздуха.
3) Запустите двигатель.
4) Считайте сигнал датчика воздушного потока при
помощи Subaru Select Monitor или универсального
сканера.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о по-
рядке работы, обратитесь к разделу “СЧИТЫВА-
НИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”.
<См. EN(H4DO)(diag)-32, Subaru Select Monitor.>
• Универсальный сканер
Для получения более подробной информации о по-
рядке работы, обратитесь к Руководству по эксплу-
атации универсального сканера.

Напряжение состав-
ляет 5 В или более?

Устраните замы-
кание на цепь пи-
тания в провод-
ке между ECM и
разъемом датчи-
ка массового рас-
хода воздуха и
температуры
впускаемого воз-
духа.

Переходите к шагу 3.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА МАССОВОГО РАСХОДА ВОЗДУ-
ХА И ТЕМПЕРАТУРЫ ВПУСКАЕМОГО ВОЗДУХА.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Измерьте сопротивление в проводке между дат-
чиком массового расхода воздуха и температуры
впускаемого воздуха и массой двигателя.

Разъемы и клеммы

(B3) № 2 — Масса двигателя:

Сопротивление со-
ставляет менее
5 Ом?

Переходите к ша-
гу 4.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в провод-
ке между ECM и разъ-
емом датчика массово-
го расхода воздуха и
температуры впускае-
мого воздуха
• Плохой контакт в
разъеме ECM
• Плохой контакт в со-
единительном разъеме

4

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме датчика массового
расхода воздуха и температуры впускаемого воз-
духа.

Плохой контакт в
разъеме датчика
массового расхода
воздуха и температу-
ры впускаемого воз-
духа?

Исправьте кон-
такт в разъеме
датчика массово-
го расхода возду-
ха и температуры
впускаемого воз-
духа.

Замените датчик мас-
сового расхода возду-
ха и температуры впус-
каемого воздуха. <См.
FU(H4DO)-31, Датчик
массового расхода воз-
духа и температуры
впускаемого воздуха.>

EN(H4DO)(diag)-100

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

K: КДН P0107 НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ ДАТЧИКА

АБСОЛЮТНОГО ДАВЛЕНИЯ В КОЛЛЕКТОРЕ/БАРОМЕТРИЧЕСКОГО
ДАВЛЕНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DO)(diag)-41, ПРОЦЕДУРА, Режим проверки.>.

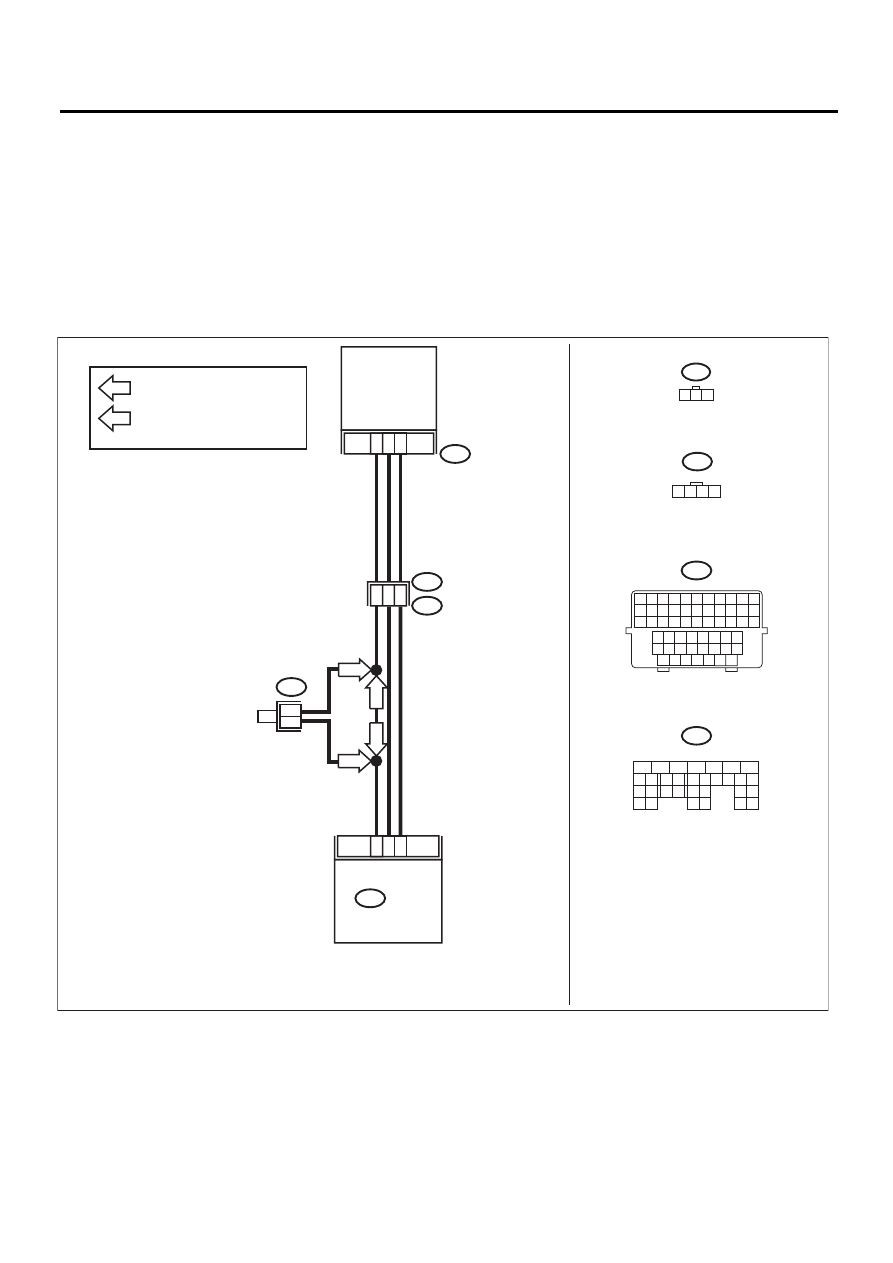

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04845

  : МОДЕЛЬ С ЛЕВОСТОРОННИМ

 УПРАВЛЕНИЕМ

  : МОДЕЛЬ С ПРАВОСТОРОННИМ

 УПРАВЛЕНИЕМ

LHD

RHD

31

15

25

19

20

7

B73

E4

1

3

2

E21

ECM

B73

B137

E21

1 2 3

ДАТЧИК
АБСОЛЮТНОГО
ДАВЛЕНИЯ
В КОЛЛЕКТОРЕ

B122

B122

B137

1 2 3 4

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

1

4

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

34 35 36 37 38 39 40 41
42 43

44 45

46 47

48 49 50 51 52 53 54

LHD

RHD

LHD

RHD

EN(H4DO)(diag)-101

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ
1) Запустите двигатель.
2) Считайте сигнал датчика абсолютного
давления во впускном коллекторе при помо-
щи Subaru Select Monitor или универсального
сканера.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации
о порядке работы, обратитесь к разделу
“СЧИТЫВАНИЕ ТЕКУЩИХ ДАННЫХ ДВИГА-
ТЕЛЯ”. <См. EN(H4DO)(diag)-32, Subaru Select
Monitor.>
• Универсальный сканер
Для получения более подробной информации
о порядке работы, обратитесь к Руководству
по эксплуатации универсального сканера.

Измеренное значение
меньше 13,3 кПа
(100 мм рт. ст.,
3,94 дюймов рт. ст.)?

Переходите
к шагу 2.

Даже если горит конт-
рольная лампа обнару-
жения неисправности,
цепь в настоящий мо-
мент работает нор-
мально. Повторите не-
исправность, затем вы-
полните диагностику
еще раз.

ПРИМЕЧАНИЕ:
В этом случае, возмож-
но временное наруше-
ние контакта в разъ-
еме.

2

ПРОВЕРКА ПИТАНИЯ ДАТЧИКА АБСОЛЮТ-
НОГО ДАВЛЕНИЯ В КОЛЛЕКТОРЕ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъем датчика абсолютного
давления в коллекторе.
3) Поверните выключатель зажигания в по-
ложение ON.
4) Измерьте напряжение между разъемом
датчика абсолютного давления в коллекторе
и массой двигателя.

Разъемы и клеммы

(E21) № 3 (+) — Масса двигателя (–):

Напряжение составляет
4,5 В или более?

Переходите
к шагу 3.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв в проводке
между ECM и разъ-
емом датчика абсо-
лютного давления в
коллекторе.
• Плохой контакт в
разъеме ECM
• Плохой контакт в со-
единительном разъеме

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ДАТЧИКА АБСОЛЮТНОГО
ДАВЛЕНИЯ В КОЛЛЕКТОРЕ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление в проводке меж-
ду ECM и разъемом датчика абсолютного дав-
ления в коллекторе.

Разъемы и клеммы

(B137) № 15 — (E21) № 2:

Сопротивление составля-
ет менее 1 Ом?

Переходите
к шагу 4.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв в проводке
между ECM и разъ-
емом датчика абсо-
лютного давления в
коллекторе.
• Плохой контакт в со-
единительном разъеме

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ДАТЧИКА АБСОЛЮТНОГО
ДАВЛЕНИЯ В КОЛЛЕКТОРЕ.
Измерьте сопротивление между ECM и мас-
сой кузова.

Разъемы и клеммы

(B137) № 15 — Масса кузова:

Сопротивление составля-
ет 1 МОм или более?

Переходите
к шагу 5.

Устраните короткое
замыкание на массу в
проводке между ECM и
разъемом датчика аб-
солютного давления в
коллекторе.

5

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт между ECM и разъемом
датчика абсолютного давления в коллекторе.

Плохой контакт в разъ-
емах ECM или датчика аб-
солютного давления в
коллекторе?

Устраните плохой
контакт в разъ-
емах ECM или дат-
чика абсолютного
давления в кол-
лекторе.

Замените датчик абсо-
лютного давления в
коллекторе. <См.
FU(H4DO)-30, Датчик
абсолютного давления
в коллекторе.>

EN(H4DO)(diag)-102

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

L: КДН P0108 ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ

ДАТЧИКА АБСОЛЮТНОГО ДАВЛЕНИЯ В КОЛЛЕКТОРЕ/
БАРОМЕТРИЧЕСКОГО ДАВЛЕНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DO)(diag)-41, ПРОЦЕДУРА, Режим проверки.>.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04845

  : МОДЕЛЬ С ЛЕВОСТОРОННИМ

 УПРАВЛЕНИЕМ

  : МОДЕЛЬ С ПРАВОСТОРОННИМ

 УПРАВЛЕНИЕМ

LHD

RHD

31

15

25

19

20

7

B73

E4

1

3

2

E21

ECM

B73

B137

E21

1 2 3

ДАТЧИК
АБСОЛЮТНОГО
ДАВЛЕНИЯ
В КОЛЛЕКТОРЕ

B122

B122

B137

1 2 3 4

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

1

4

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

34 35 36 37 38 39 40 41
42 43

44 45

46 47

48 49 50 51 52 53 54

LHD

RHD

LHD

RHD
