Subaru Forester (2008 год). Руководство - часть 245





EN(H4DO)(diag)-83

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

B: КДН P0021 ПОЛОЖЕНИЕ ВПУСКНОГО РАСПРЕДЕЛИТЕЛЬНОГО

ВАЛА – ИЗБЫТОЧНОЕ ОПРЕРЕЖЕНИЕ ИЛИ РАБОЧИЕ
ХАРАКТЕРИСТИКИ СИСТЕМЫ (БАНК 2)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРИЗНАК НЕИСПРАВНОСТИ:
• Двигатель глохнет
• Неверный холостой ход

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DO)(diag)-41, ПРОЦЕДУРА, Режим проверки.>.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ
1) Запустите двигатель и установите его в ре-
жим холостого хода.
2) Измерьте рабочий угол системы AVCS при
помощи Subaru Select Monitor или универсально-
го сканера.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о
порядке работы, обратитесь к разделу “СЧИТЫ-
ВАНИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H4DO)(diag)-32, Subaru Select Monitor.>
• Универсальный сканер
Для получения более подробной информации о
порядке работы, обратитесь к Руководству по
эксплуатации универсального сканера.

Рабочий угол системы
AVCS равен примерно
0°?

Переходите
к шагу 2.

Проверьте и исправь-
те, если необходимо,
следующее.
• Масляная трубка
(засор)
• Электромагнитный
клапан управления
потоком масла (засор
или грязь в масляных
каналах, установка
пружины)
• Впускной распреде-
лительный вал (грязь,
повреждение распре-
делительного вала)
• Ремень ГРМ (соот-
ветствие отметке сов-
мещения)

2

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ
1) Проведите поездку (с ускорением или замед-
лением) на скорости 80 км/ч (50 миль/ч) или ме-
нее.

ПРИМЕЧАНИЕ:
Поездка должна идти таким образом, чтобы ко-
эффициент заполнения импульсов выходного
сигнала управления электромагнитным клапа-
ном управления потоком масла увеличивался.
2) При помощи Subaru Select Monitor или универ-
сального сканера измерьте рабочий угол систе-
мы AVCS и коэффициент заполнения импульсов
выходного сигнала управления электромагнит-
ным клапаном управления потоком масла.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о
порядке работы, обратитесь к разделу “СЧИТЫ-
ВАНИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H4DO)(diag)-32, Subaru Select Monitor.>
• Универсальный сканер
Для получения более подробной информации о
порядке работы, обратитесь к Руководству по
эксплуатации универсального сканера.

Когда коэффициент
заполнения импуль-
сов выходного сигна-
ла управления элект-
ромагнитным клапа-
ном управления
потоком масла превы-
шает 10%, рабочий
угол системы AVCS
равен примерно 0°?

Проверьте и ис-
правьте, если необ-
ходимо, следующее.
• Масляная трубка
(засор)
• Электромагнит-
ный клапан управле-
ния потоком масла
(засор или грязь в
масляных каналах,
установка пружины)
• Впускной распре-
делительный вал
(грязь, поврежде-
ние распредели-
тельного вала)
• Ремень ГРМ (соот-
ветствие отметке
совмещения)

Выполните следую-
щую процедуру и
очистите масляные
каналы.
Замените моторное
масло и дайте двига-
телю поработать на
холостых оборотах 5
минут, затем замени-
те масляный фильтр и
моторное масло. <См.
LU(H4SO)-14, ЗАМЕ-
НА, Моторное мас-
ло.> <См
. LU(H4SO)-
29, Фильтр моторного
масла.>

EN(H4DO)(diag)-84

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

C: КДН P0030 HO2S ЦЕПЬ УПРАВЛЕНИЯ НАГРЕВАТЕЛЕМ ДАТЧИКА

КИСЛОРОДА (БАНК 1 ДАТЧИК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DO)(diag)-41, ПРОЦЕДУРА, Режим проверки.>.

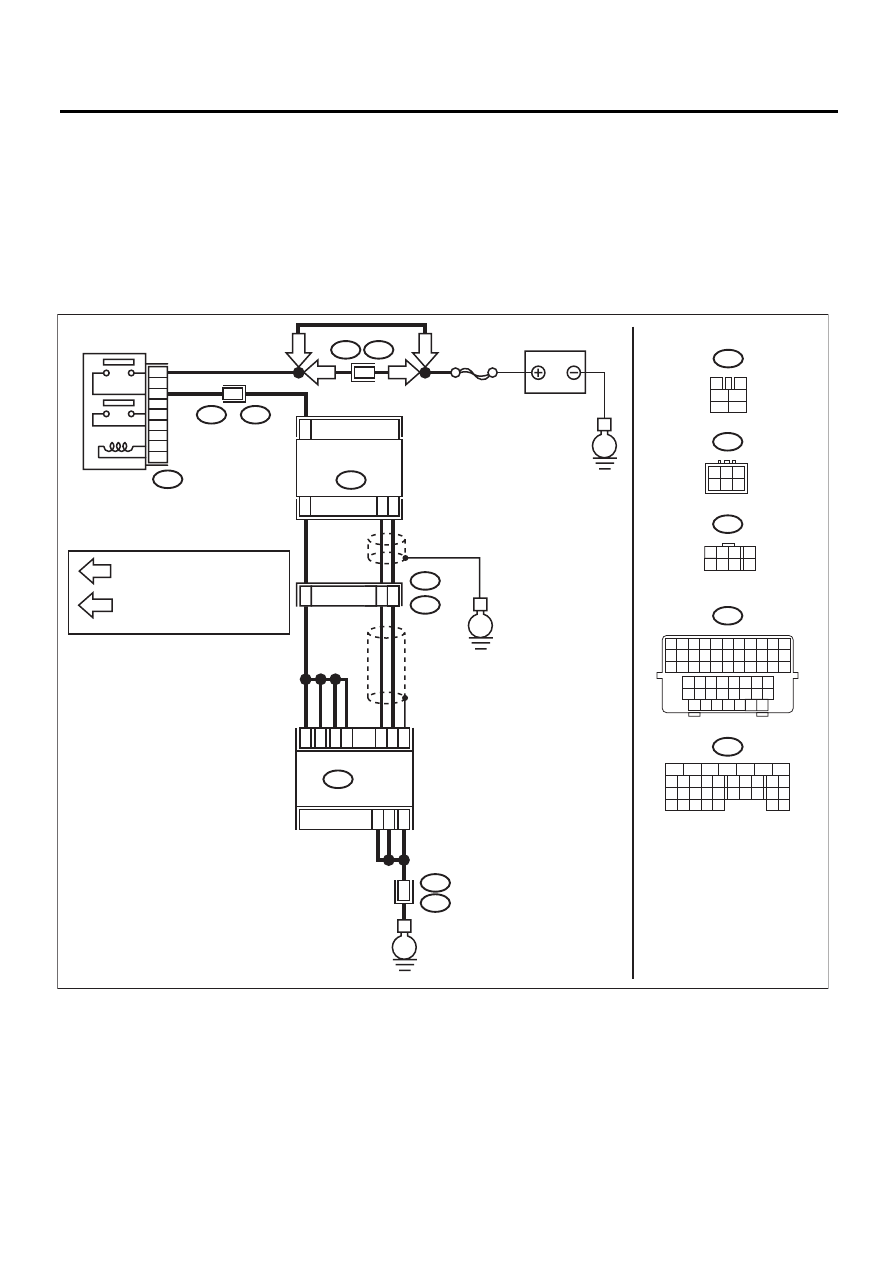

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04842

E

B47

E23

3

2
1

29

1

8

2

8

2

1

10

9

B134

E

4

5

52

3

B73

E4

B73

E4

50

51

3

4

E4

B73

E

ECM

АККУМУЛЯТОР

ПЕРЕДНИЙ ДАТЧИК
КИСЛОРОДА
(КАЧЕСТВА ТОПЛИВО-
ВОЗДУШНОЙ СМЕСИ)



ГЛАВНОЕ РЕЛЕ

SBF-5

3

1

6

4

3

4

1

2

5

6

B47

B73

E23

F44

3

1

6 5 4

2

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

34 35 36 37 38 39 40 41
42 43

44 45

46 47

48 49 50 51 52 53 54

1 2 3

4

5 6 7

8

B61

F44

5

: МОДЕЛЬ С ЛЕВОСТОРОННИМ

 УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ

 УПРАВЛЕНИЕМ

LHD

RHD

LHD

RHD

LHD

RHD

7

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

EN(H4DO)(diag)-85

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ПЕРЕДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Запустите и прогрейте двигатель.
2) Переведите выключатель зажигания в положе-
ние OFF.
3) Отсоедините разъемы от ECM и переднего дат-
чика кислорода.
4) Измерьте сопротивление в проводке между
ECM и разъемом переднего датчика кислорода.

Разъемы и клеммы

(B134) № 1 — (E23) № 4:
(B134) № 2 — (E23) № 4:
(B134) № 9 — (E23) № 4:
(B134) № 10 — (E23) № 4:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к ша-
гу 2.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом переднего
датчика кислорода
• Плохой контакт в
соединительном
разъеме

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ПЕРЕДНЕГО ДАТЧИКА КИСЛОРОДА.
Измерьте сопротивление в проводке между ECM и
разъемом переднего датчика кислорода.

Разъемы и клеммы

(B134) № 18 — (E23) № 3:
(B134) № 28 — (E23) № 1:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к ша-
гу 3.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом переднего
датчика кислорода
• Плохой контакт в
соединительном
разъеме

3

ПРОВЕРКА ПЕРЕДНЕГО ДАТЧИКА КИСЛОРОДА.
Измерьте сопротивление между клеммами перед-
него датчика кислорода.

Клеммы

№ 6 — № 4:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к ша-
гу 4.

Замените передний
датчик кислорода.
<См. FU(H4DO)-36,
Передний датчик
кислорода (качества
топливовоздушной
смеси).>

4

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъемах ECM и переднего
датчика кислорода.

Плохой контакт в разъ-
еме ECM или передне-
го датчика кислорода?

Исправьте кон-
такт в разъемах
ECM и переднего
датчика кислоро-
да.

Замените передний
датчик кислорода.
<См. FU(H4DO)-36,
Передний датчик
кислорода (качества
топливовоздушной
смеси).>

EN(H4DO)(diag)-86

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

D: КДН P0031 HO2S НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

НАГРЕВАТЕЛЕМ ДАТЧИКА КИСЛОРОДА (БАНК 1 ДАТЧИК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DO)(diag)-41, ПРОЦЕДУРА, Режим проверки.>.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04842

E

B47

E23

3

2
1

29

1

8

2

8

2

1

10

9

B134

E

4

5

52

3

B73

E4

B73

E4

50

51

3

4

E4

B73

E

ECM

АККУМУЛЯТОР

ПЕРЕДНИЙ ДАТЧИК
КИСЛОРОДА
(КАЧЕСТВА ТОПЛИВО-
ВОЗДУШНОЙ СМЕСИ)



ГЛАВНОЕ РЕЛЕ

SBF-5

3

1

6

4

3

4

1

2

5

6

B47

B73

E23

F44

3

1

6 5 4

2

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

34 35 36 37 38 39 40 41
42 43

44 45

46 47

48 49 50 51 52 53 54

1 2 3

4

5 6 7

8

B61

F44

5

: МОДЕЛЬ С ЛЕВОСТОРОННИМ

 УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ

 УПРАВЛЕНИЕМ

LHD

RHD

LHD

RHD

LHD

RHD

7

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31
