Subaru Forester (2008 год). Руководство - часть 240





EN(H4DO)(diag)-63

Диагностика неисправностей при запуске двигателя

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА АККУМУЛЯТОРА.
Проверьте напряжение батареи.

Напряжение со-
ставляет 12 В или
более?

Переходите
к шагу 2.

Осуществите за-
рядку или замени-
те аккумулятор.
<См. SC(H4SO)-20,
Аккумулятор.>

2

ПРОВЕРКА РАБОТЫ ЭЛЕКТРОДВИГАТЕЛЯ
СТАРТЕРА.

Электродвигатель
стартера работает?

Переходите
к шагу 3.

Переходите к ша-
гу 4.

3

ПРОВЕРКА КДН.

Отображается ли
на дисплее Subaru
Select Monitor ка-
кой-либо КДН?
<См.
EN(H4DO)(diag)-40,
ПОРЯДОК РАБО-
ТЫ, Считывание
кодов диагностики
неисправностей
(КДН).>

Проверьте соот-
ветствующий КДН,
используя “Список
кодов диагностики
неисправностей
(КДН)”. <См.
EN(H4DO)(diag)-75,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Устраните плохой
контакт в разъеме
ECM.

4

ПРОВЕРКА ВХОДНОГО СИГНАЛА ЭЛЕКТРОДВИГАТЕ-
ЛЯ СТАРТЕРА.
1) Переведите выключатель зажигания в положение OFF.
2) Отсоедините разъем от электродвигателя стартера.
3) Переведите выключатель зажигания в положение
START.
4) Измерьте напряжение питания между электродвига-
телем стартера и массой двигателя.

Разъемы и клеммы

(B14) № 1 (+) — Масса двигателя (–):

ПРИМЕЧАНИЕ:
• Для модели AT, переведите рычаг селектора в положе-
ние “P” или “N”.
• Для модели MT выжмите педаль сцепления.

Напряжение со-
ставляет 10 В или
более?

Проверьте электро-
двигатель стартера.
<См. SC(H4SO)-6,
Стартер.>

Переходите к ша-
гу 5.

5

ПРОВЕРКА ПРОВОДКИ МЕЖДУ АККУМУЛЯТОРОМ
И РАЗЪЕМОМ ВЫКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ.
1) Отсоедините разъем от выключателя зажигания.
2) Измерьте напряжение питания между разъемом вы-
ключателя зажигания и массой кузова.

Разъемы и клеммы

(B72) № 1 (+) — Масса кузова (–):

Напряжение со-
ставляет 10 В или
более?

Переходите
к шагу 6.

Устраните разрыв
цепи в проводке
между выключате-
лем зажигания и
аккумулятором, а
также проверьте
предохранители
SBF № 4 и SBF №1.

6

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ.
Измерьте сопротивление между клеммами выключателя
зажигания после поворота выключателя зажигания в по-
ложение START.

Клеммы

№ 1 — № 3:

Сопротивление со-
ставляет менее
1 Ом?

Переходите
к шагу 7.

Замените выклю-
чатель зажигания.
<См. SL-34, ЗАМЕ-
НА, выключатель
зажигания.>

EN(H4DO)(diag)-64

Диагностика неисправностей при запуске двигателя

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

7

ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ РЕЛЕ БЛОКИ-
РОВКИ СТАРТЕРА.
1) Переведите выключатель зажигания в положение OFF.
2) Отсоедините разъем от реле блокировки стартера.
3) Присоедините разъем к выключателю зажигания.
4) Измерьте входное напряжение между разъемом реле
блокировки стартера и массой кузова после поворота вы-
ключателя зажигания в положение START.

Разъемы и клеммы

Модель с левосторонним управлением

(B225) № 26 (+) — Масса кузова (–):
(B225) № 28 (+) — Масса кузова (–):

Модель с правосторонним управлением

(B225) № 21 (+) — Масса кузова (–):
(B225) № 20 (+) — Масса кузова (–):

Напряжение со-
ставляет 10 В или
более?

Переходите
к шагу 8.

Устраните разрыв
цепи или короткое
замыкание на мас-
су в проводке
между реле бло-
кировки стартера
и выключателем
зажигания.

ПРИМЕЧАНИЕ:
Проверьте охран-
ную систему (при
наличии.

8

ПРОВЕРКА РЕЛЕ БЛОКИРОВКИ СТАРТЕРА.
1) Подключите аккумулятор к клеммам реле блокиров-
ки стартера № 26 и № 24 (модель с левосторонним управ-
лением) или № 21 и № 23 (модель с правосторонним уп-
равлением).
2) Измерьте сопротивление между клеммами реле бло-
кировки стартера.

Клеммы

Модель с левосторонним управлением

№ 27 — № 28:

Модель с правосторонним управлением

№ 19 — № 20:

Сопротивление со-
ставляет менее
1 Ом?

Переходите
к шагу 9.

Замените реле
блокировки стар-
тера. <См.
EN(H4DO)(diag)-9,
Расположение
электрических
компонентов.>

9

ПРОВЕРКА ПРОВОДКИ МЕЖДУ РАЗЪЕМОМ РЕЛЕ
БЛОКИРОВКИ СТАРТЕРА И ECM.
1) Отсоедините разъемы от ECM.
2) Измерьте сопротивление проводки между разъемом
реле блокировки стартера и ECM.

Разъемы и клеммы

Модель с левосторонним управлением

(B225) № 24 — (B135) № 32:

Модель с правосторонним управлением

(B225) № 23 — (B135) № 32:

Сопротивление со-
ставляет менее
1 Ом?

Переходите
к шагу 10.

Устраните разрыв
цепи в проводке
между разъемом
реле блокировки
стартера и ECM.

10 ПРОВЕРКА ТИПА ТРАНСМИССИИ.

Тип трансмиссии
AT?

Переходите
к шагу 11.

Переходите к ша-
гу 14.

11 ПРОВЕРКА ПРОВОДКИ МЕЖДУ РАЗЪЕМОМ РЕЛЕ

БЛОКИРОВКИ СТАРТЕРА И РАЗЪЕМОМ ПЕРЕКЛЮЧА-
ТЕЛЯ БЛОКИРАТОРА.
1) Отсоедините разъем от переключателя блокиратора.
2) Измерьте сопротивление проводки между разъемом
реле блокировки стартера и разъемом переключателя
блокиратора.

Разъемы и клеммы

Модель с левосторонним управлением

(B225) № 27 — (T7) № 12:

Модель с правосторонним управлением

(B225) № 19 — (T7) № 12:

Сопротивление со-
ставляет менее
1 Ом?

Переходите
к шагу 12.

Устраните неис-
правность в про-
водке и разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следую-
щее:
• Разрыв цепи  в
проводке между
разъемом реле бло-
кировки стартера и
разъемом пере-
ключателя блоки-
ратора
• Плохой контакт
в соединительном
разъеме

Шаг

Проверка

Да

Нет

EN(H4DO)(diag)-65

Диагностика неисправностей при запуске двигателя

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

12 ПРОВЕРКА ПРОВОДКИ МЕЖДУ РАЗЪЕМОМ ПЕРЕ-

КЛЮЧАТЕЛЯ БЛОКИРАТОРА И ЭЛЕКТРОДВИГАТЕ-
ЛЕМ СТАРТЕРА.
Измерьте сопротивление в проводке между разъемом пе-
реключателя блокиратора и электродвигателем старте-
ра.

Разъемы и клеммы

(T7) № 7 — (B14) № 1:

Сопротивление со-
ставляет менее
1 Ом?

Переходите
к шагу 13.

Устраните неис-
правность в про-
водке и разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следую-
щее:
• Разрыв цепи в
проводке между
разъемом пере-
ключателя блоки-
ратора и электро-
двигателем стар-
тера
• Плохой контакт
в соединительном
разъеме

13 ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ БЛОКИРАТОРА.

1) Переведите рычаг селектора в положение “P” или “N”.
2) Измерьте сопротивление между клеммами переклю-
чателя блокиратора.

Клеммы

№ 12 — № 7:

Сопротивление со-
ставляет менее
1 Ом?

Проверьте цепи пи-
тания и массы бло-
ка управления дви-
гателем (ECM).
<См.
EN(H4DO)(diag)-66,
ПРОВЕРКА ЦЕПЕЙ
ПИТАНИЯ И МАС-
СЫ БЛОКА УПРАВ-
ЛЕНИЯ ДВИГАТЕ-
ЛЕМ (ECM), Диа-
гностика
неисправностей
при запуске двига-
теля.>

Замените пере-
ключатель блоки-
ратора. <См. 4AT-
52, Переключа-
тель блокирато-
ра.>

14 ПРОВЕРКА ПРОВОДКИ МЕЖДУ РАЗЪЕМОМ РЕЛЕ

БЛОКИРОВКИ СТАРТЕРА И ЭЛЕКТРОДВИГАТЕЛЕМ
СТАРТЕРА.
Измерьте сопротивление проводки между разъемом ре-
ле блокировки стартера и электродвигателем стартера.

Разъемы и клеммы

Модель с левосторонним управлением

(B225) № 27 — (B14) № 1:

Модель с правосторонним управлением

(B225) № 19 — (B14) № 1:

Сопротивление со-
ставляет менее
1 Ом?

Проверьте цепи пи-
тания и массы бло-
ка управления дви-
гателем (ECM).
<См.
EN(H4DO)(diag)-66,
ПРОВЕРКА ЦЕПЕЙ
ПИТАНИЯ И МАС-
СЫ БЛОКА УПРАВ-
ЛЕНИЯ ДВИГАТЕ-
ЛЕМ (ECM), Диа-
гностика
неисправностей при
запуске двигателя.>

Устраните разрыв
цепи в проводке
между разъемом
реле блокировки
стартера и элект-
родвигателем
стартера.

Шаг

Проверка

Да

Нет

EN(H4DO)(diag)-66

Диагностика неисправностей при запуске двигателя

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

C: ПРОВЕРКА ЦЕПЕЙ ПИТАНИЯ И МАССЫ БЛОКА УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ (ECM)

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DO)(diag)-41, ПРОЦЕДУРА, Режим проверки.>.

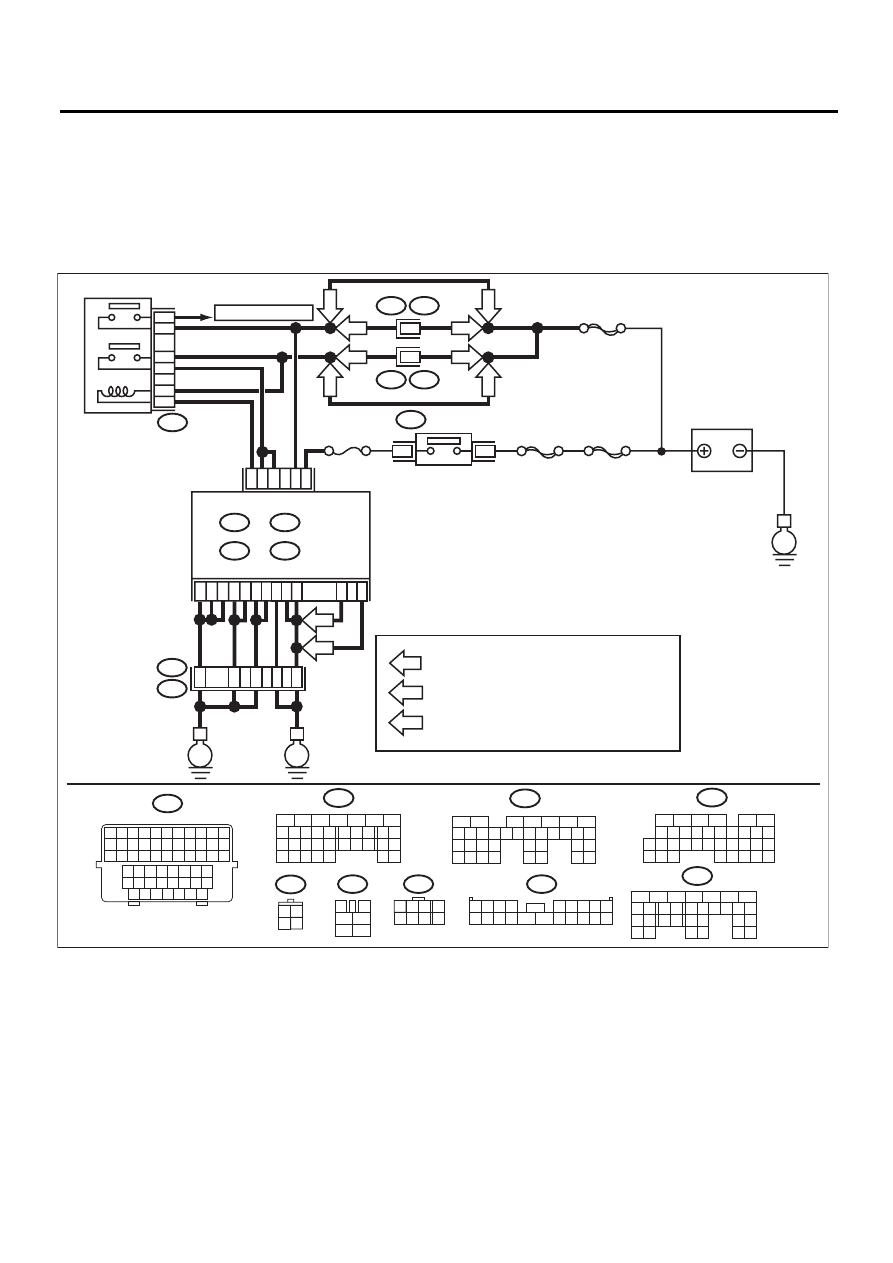

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04838

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ГЛАВНОЕ РЕЛЕ

SBF-4

SBF-1

B72

B61

F44

C4

C3

B1

5

A3

D1

A4

A5

D6

D7

A6

C5

B1

0

No.11

B47

E4

B73

2

1

4

3

ECM

E

E

1

4

B134

B135

A:

D: B137

B:

B3

52

34

35

37

3

4

1

2

5

6

B47

F44

F2

A7

B4

B2

8

C33

36

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B137

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B73

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

34 35 36 37 38 39 40 41
42 43

44 45

46 47

48 49 50 51 52 53 54

A:

B:

D:

E

B136

C:

B136

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

C:

SBF-5

К ДАТЧИКУ КИСЛОРОДА

5

6

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

LHD

RHD

: МОДЕЛЬ MT

MT

LHD

RHD

LHD

RHD

7

B100

F2

LHD

RHD

LHD

MT

RHD

RHD

14

B72

1 2
3 4

1 2 3

4

5 6 7

8

1 2 3 4

5 6 7 8 9

10 11 12 13 14

15 16 17 18 19 20
