EN(H4DO)(diag)-51

Режим принудительной проверки работы клапанов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

14.Режим принудительной

проверки работы клапанов

A: ПОРЯДОК РАБОТЫ

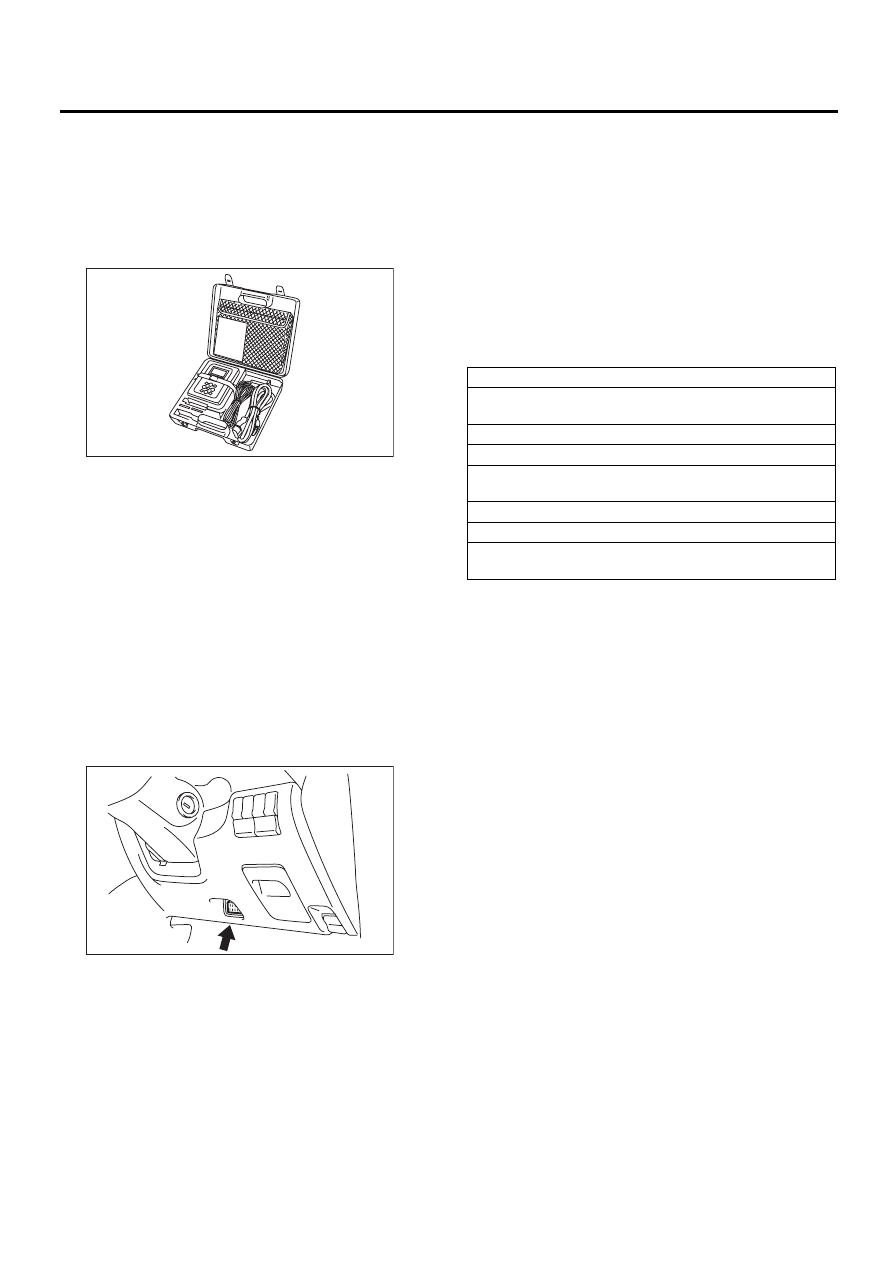

1) Подготовьте комплект Subaru Select Monitor.
<См. EN(H4DO)(diag)-8, ПОДГОТОВКА ИНС-
ТРУМЕНТА, Общие сведения.>

2) Подготовьте персональный компьютер, на
котором установлено программное обеспече-
ние Subaru Select Monitor.
3) Подключите кабель USB между SDI (Subaru
Diagnosis Interface – Диагностический интер-
фейс Subaru) и портом USB на персональном
компьютере (порт, назначенный для Subaru
Select Monitor).

ПРИМЕЧАНИЕ:
Порт, назначенный для Subaru Select Monitor,
означает порт USB, который использовался
при установке Subaru Select Monitor.
4) Присоедините диагностический кабель к SDI.
5) Соедините разъем режима поставки (тесто-
вого режима) (A), расположенный в нижней
части панели приборов (со стороны водителя).

6) Подключите SDI к разъему передачи дан-
ных, расположенному в нижней части панели
приборов (со стороны водителя).

ОСТОРОЖНО:
Не подключайте никаких других сканирую-
щих устройств, за исключением Subaru
Select Monitor и универсального сканера.
7) Запустите персональный компьютер.
8) Поверните выключатель зажигания в поло-
жение “ON” (двигатель выключен) и запустите
“Программное обеспечение для Subaru Select
Monitor”.
9) На экране “Главного меню” выберите пункт
{Each System Check} (Проверка всех систем).
10) На экране «System Selection Menu» (Меню
выбора системы) выберите пункт {Engine Control
System} (Система управления двигателем).
11) После того, как на дисплее появилась ин-
формация о типе двигателя, нажмите клавишу
[OK] (Да).
12) На экране «Engine Diagnosis» (Диагностика
двигателя) выберите пункт {System Operation
Check Mode} (Режим проверки работы систем).
13) На дисплее в меню «System Operation
Check Mode» (Режим проверки работы систем)
выберите пункт {Actuator ON/OFF Operation}
(Включение/выключение приводов).
14) На дисплее в меню «Actuator ON/OFF
Operation» (Включение/выключение приводов)
выберите требуемый привод и нажмите клави-
шу [YES] (Да).

EN-05588

EN-00333

(A)

EN-02353

EN(H4DO)(diag)-52

Режим принудительной проверки работы клапанов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

15) Нажатие клавиши [End] (Конец) завершает
режим принудительной проверки работоспо-
собности клапана. На экране дисплея снова
появится меню «Actuator ON/OFF Operation»
(Включение/выключение привода).
• Перечень поддерживаемых данных приве-
ден в следующей таблице.

ПРИМЕЧАНИЕ:

• Данные, указанные ниже, будут отражены
на дисплее, но недоступны.

• За более подробной информацией о проце-
дуре работы обратитесь к “Файлу справки к
программному обеспечению для ПК Subaru
Select Monitor”.

Описание сигнала

Сообщение на дисп-

лее

Принудительная проверка реле
топливного насоса

Fuel Pump

Принудительная проверка ра-
боты электромагнитного клапа-
на управления продувкой ад-
сорбера

CPC Solenoid

Принудительная проверка реле
вентилятора радиатора

Radiator Fan Relay

Принудительная проверка реле
кондиционера

A/C Compressor Relay

Принудительная проверка ра-
ботоспособности клапана пода-
чи вторичного воздуха 1

Secondary Air
Combination Valve 1

Принудительная проверка ра-
ботоспособности реле насоса
вторичного воздуха

Secondary air pump
relay

Сообщение на дисплее

EGR Solenoid

ASV Solenoid

PCV Solenoid

Vent Control Solenoid

FICD Solenoid

Pressure Switching Sol.1

Pressure Switching Sol.2

AAI Solenoid

Fuel Tank Sensor Control Valve

Wastegate solenoid

Exhaust Bypass Valve Control Permit Flag

Secondary Air Combination Valve 2

EN(H4DO)(diag)-53

Режим проверки работы систем

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

15.Режим проверки работы

систем

A: ПОРЯДОК РАБОТЫ

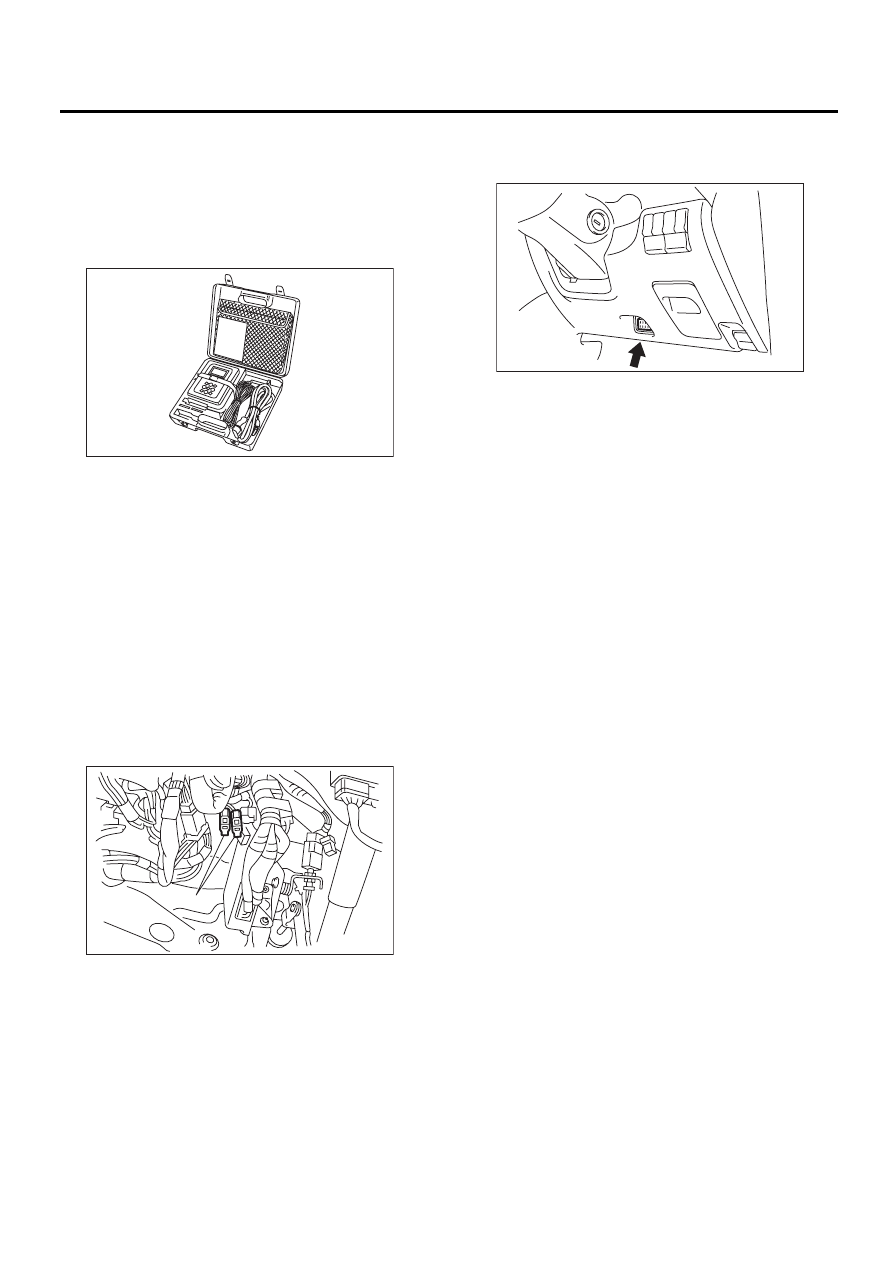

1) Подготовьте комплект Subaru Select Monitor.
<См. EN(H4SO)(diag)-8, ПОДГОТОВКА ИНС-
ТРУМЕНТА, Общие сведения.>

2) Подготовьте персональный компьютер, на
котором установлено программное обеспече-
ние Subaru Select Monitor.
3) Подключите кабель USB между SDI (Subaru
Diagnosis Interface – Диагностический интер-
фейс Subaru) и портом USB на персональном
компьютере (порт, назначенный для Subaru
Select Monitor).

ПРИМЕЧАНИЕ:
Порт, назначенный для Subaru Select Monitor,
означает порт USB, который использовался
при установке Subaru Select Monitor.
4) Присоедините диагностический кабель к SDI.
5) Подключите SDI к разъему передачи дан-
ных, расположенному в нижней части панели
приборов (со стороны водителя).

ОСТОРОЖНО:
Не подключайте никаких других сканирую-
щих устройств, за исключением Subaru
Select Monitor и универсального сканера.
6) Запустите персональный компьютер.
7) Поверните выключатель зажигания в поло-
жение “ON” (двигатель выключен) и запустите
“Программное обеспечение для Subaru Select
Monitor”.

8) На экране “Главного меню” выберите пункт
{Each System Check} (Проверка всех систем).
9) На экране «System Selection Menu» (Меню вы-
бора системы) выберите пункт {Engine Control
System} (Система управления двигателем).
10) После того, как на дисплее появилась ин-
формация о типе двигателя, нажмите клавишу
[OK] (Да).
11) На экране «Engine Diagnosis» (Диагностика
двигателя) выберите пункт {System Operation
Check Mode} (Режим проверки работы систем).
12) На дисплее отобразятся следующие эле-
менты.

1. УПРАВЛЕНИЕ ТОПЛИВНЫМ
НАСОСОМ (ОПЕРАЦИЯ ВЫКЛЮЧЕНИЯ)

ОСТОРОЖНО:
После выполнения режима проверки рабо-
тоспособности, проведите процедуру очист-
ки памяти. <См. EN(H4DO)(diag)-50, ПОРЯДОК
РАБОТЫ, Режим очистки памяти.> (Отобра-
жение и сохранение текущих данных).
1) На экране «System operation check mode»
(Режим проверки работы систем) выберите
пункт {Fuel Pump Control} (Управление топлив-
ным насосом).
2) На экране «Fuel Pump Control» (Управление
топливным насосом) выберите пункт {OFF
Operation} (Операция ВЫКЛ).
3) При появлении сообщения «Start the Engine»
(Запустите двигатель), запустите двигатель и
нажмите клавишу [OK] (Да).
4) Нажмите клавишу [Cancel] (Отмена) чтобы
завершить операцию выключения. Система
вернется к дисплею «Fuel Pump Control» (Уп-
равление топливным насосом).

ПРИМЕЧАНИЕ:
За более подробной информацией о процедуре
работы обратитесь к “Файлу справки к про-
граммному обеспечению для ПК Subaru Select
Monitor”.

EN-05588

EN-02353

Сообщение на дисплее

Actuator ON/OFF Operation (Включение/выключение
приводов)

Security System (Охранная система)

Fuel Pump Control (Управление топливным насосом)

Idling Ignition Timing Fixed (Фиксированный угол опере-
жения зажигания на холостом ходу)

Управление холостыми оборотами

Injector Control (Управление инжектором)

EGR Valve Control (Управление клапаном рециркуляции
выхлопных газов)

EN(H4DO)(diag)-54

Режим проверки работы систем

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

2. УПРАВЛЕНИЕ ТОПЛИВНЫМ
НАСОСОМ (ОПЕРАЦИЯ ВКЛЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ)

ОСТОРОЖНО:
После выполнения режима проверки рабо-
тоспособности, проведите процедуру очист-
ки памяти. <См. EN(H4DO)(diag)-50, ПОРЯДОК
РАБОТЫ, Режим очистки памяти.> (Отобра-
жение и сохранение текущих данных).
1) На экране «System operation check mode»
(Режим проверки работы систем) выберите
пункт {Fuel Pump Control} (Управление топлив-
ным насосом).
2) На экране «Fuel Pump Control» (Управление
топливным насосом) выберите пункт {ON/OFF
Operation} (Операция ВКЛ/ВЫКЛ).
3) При появлении сообщения «Turn Ignition
Switch ON with Engine Stalled» (Переведите вы-
ключатель зажигания в положение ON при за-
глушенном двигателе), переведите выключа-
тель зажигания в положение ON и нажмите
клавишу [OK] (Да).
4) Нажмите клавишу [Cancel] (Отмена) чтобы
завершить операцию включения/выключения.
Система вернется к дисплею «Fuel Pump
Control» (Управление топливным насосом).

ПРИМЕЧАНИЕ:
За более подробной информацией о процедуре
работы обратитесь к “Файлу справки к про-
граммному обеспечению для ПК Subaru Select
Monitor”.

3. ФИКСИРОВАННЫЙ УГОЛ
ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ НА
ХОЛОСТОМ ХОДУ

ОСТОРОЖНО:
После выполнения режима проверки рабо-
тоспособности, проведите процедуру очист-
ки памяти. <См. EN(H4DO)(diag)-50, ПОРЯДОК
РАБОТЫ, Режим очистки памяти.> (Отобра-
жение и сохранение текущих данных).
1) На дисплее в меню «System Operation Check
Mode» (Режим проверки работы систем) выбе-
рите {Idling Ignition Timing Fixed} (Фиксирован-
ный угол опережения зажигания на холостом
ходу).
2) При появлении сообщения «Start the Engine»
(Запустите двигатель), запустите двигатель и
нажмите клавишу [OK] (Да).
3) Для завершения операции фиксирования уг-
ла опережения зажигания на холостом ходу на-
жмите клавишу [Cancel] (Отмена). Система
вернется к дисплею «System Operation Check
Mode» (Режим проверки работы систем).

ПРИМЕЧАНИЕ:
За более подробной информацией о процедуре
работы обратитесь к “Файлу справки к про-
граммному обеспечению для ПК Subaru Select
Monitor”.

4. УПРАВЛЕНИЕ ОБОРОТАМИ
ДВИГАТЕЛЯ НА ХОЛОСТОМ ХОДУ

ОСТОРОЖНО:
После выполнения режима проверки рабо-
тоспособности, проведите процедуру очист-
ки памяти. <См. EN(H4DO)(diag)-50, ПОРЯДОК
РАБОТЫ, Режим очистки памяти.> (Отобра-
жение и сохранение текущих данных).
1) На дисплее в меню «System Operation Check
Mode» (Режим проверки работы систем) выбе-
рите {Idle Speed Control} (Управление холосты-
ми оборотами).
2) При появлении сообщения «Start the Engine»
(Запустите двигатель), запустите двигатель и
нажмите клавишу [OK] (Да).
3) На дисплее «Idle Speed Control» (Управление
холостыми оборотами), нажмите клавишу [

]

или [

], чтобы изменить установки, затем на-

жмите клавишу [OK] (Да).
Значение может устанавливаться в диапазоне
500 — 2000 об/мин с шагом 50 об/мин. Однако,
реальная контролируемая скорость вращения
двигателя на холостых оборотах может отли-
чаться в зависимости от модели автомобиля .
4) Для завершения операции управления ско-
ростью вращения двигателя на холостом ходу
нажмите клавишу [Cancel] (Отмена). Система
вернется к дисплею «System Operation Check
Mode» (Режим проверки работы систем).

ПРИМЕЧАНИЕ:
За более подробной информацией о процедуре
работы обратитесь к “Файлу справки к про-
граммному обеспечению для ПК Subaru Select
Monitor”.
