Subaru Forester (2008 год). Руководство - часть 226





EN(H4DO)(diag)-7

Общие сведения

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

2. СИСТЕМА УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ И СНИЖЕНИЯ
ТОКСИЧНОСТИ ВЫХЛОПНЫХ ГАЗОВ

• Многоточечная система впрыска (MFI) обес-
печивает оптимальное соотношение топливо-
воздушной смеси для подачи в двигатель в
различных условиях работы за счет использо-
вания новейших электронных технологий.
При помощи этой системы, топливо, сжатое
при постоянном давлении, впрыскивается во
впускной канал головки блока цилиндров. Ко-
личество впрыскиваемого топлива регулирует-
ся прерывистой системой впрыска топлива, в
которой электромагнитный клапан впрыска
(топливный инжектор) открывается только на
короткий период времени, зависящий от коли-
чества воздуха, требуемого на один рабочий
цикл. В реальной рабочей обстановке, коли-
чество впрыскиваемой смеси определяется
длительностью электрического импульса, по-
даваемого на топливный инжектор, и это поз-
воляет просто, но точно отмерять топливо.
• Более того, все условия работы двигателя
преобразуются в электрические сигналы, и это
позволяет серьезно повысить адаптивность
других систем, упрощая добавление компенса-
ционных функций.
Система MFI также обладает следующими осо-
бенностями:

• Сниженный выброс вредных выхлопных
газов.
• Сниженный расход топлива.
• Повышенная мощность двигателя.
• Отличные характеристики разгона и тор-
можения.
• Прекрасные возможности запуска и про-
грева двигателя в условиях холодной пого-
ды, поскольку компенсируется температура
охлаждающей жидкости двигателя и впус-
каемого воздуха.

EN(H4DO)(diag)-8

Общие сведения

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

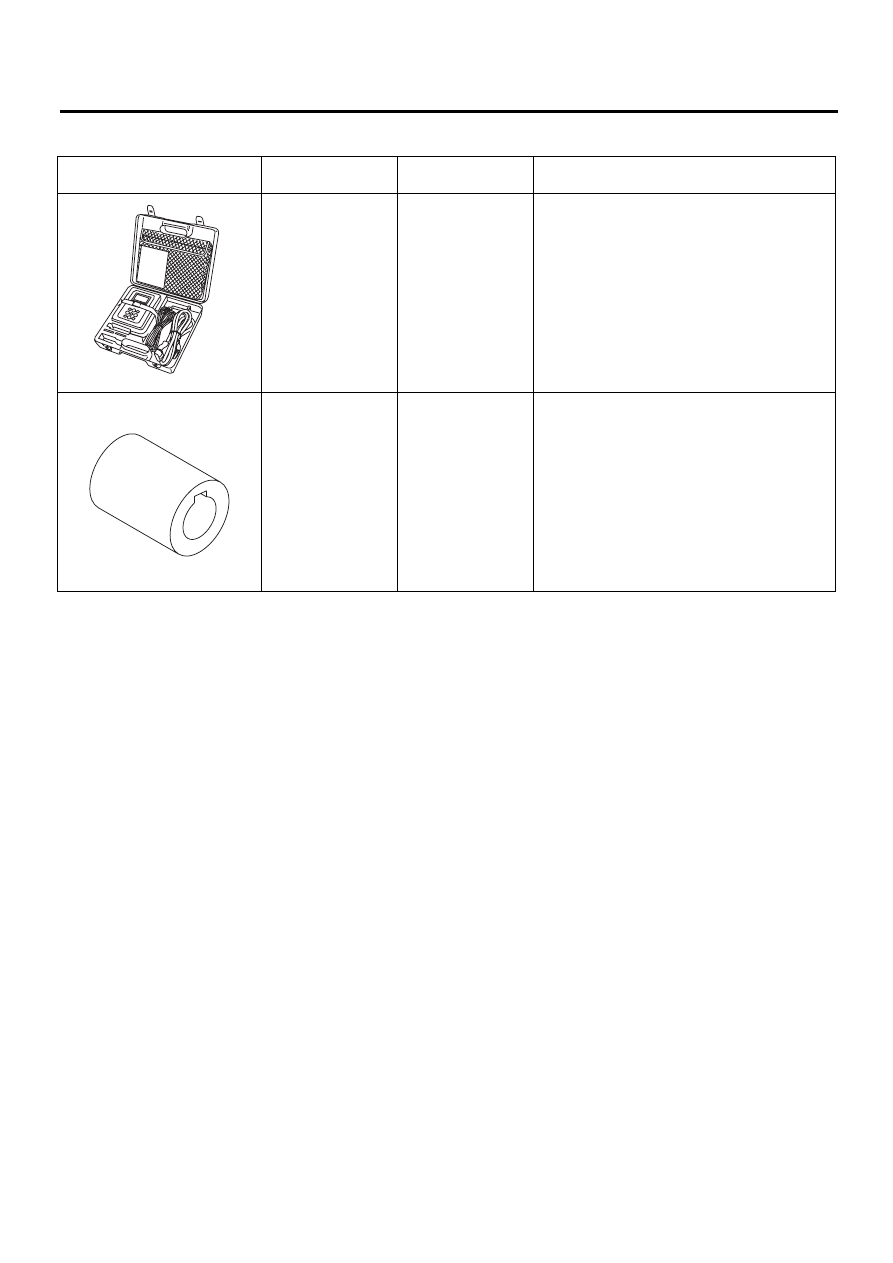

D: ПОДГОТОВКА ИНСТРУМЕНТА

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для поиска и устранения неис-
правностей в электрических системах.

499987500

ТОРЦОВЫЙ КЛЮЧ
КОЛЕНЧАТОГО
ВАЛА

Используется для прокручивания коленчато-
го вала.

ST1B022XG0

ST-499987500

EN(H4DO)(diag)-9

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

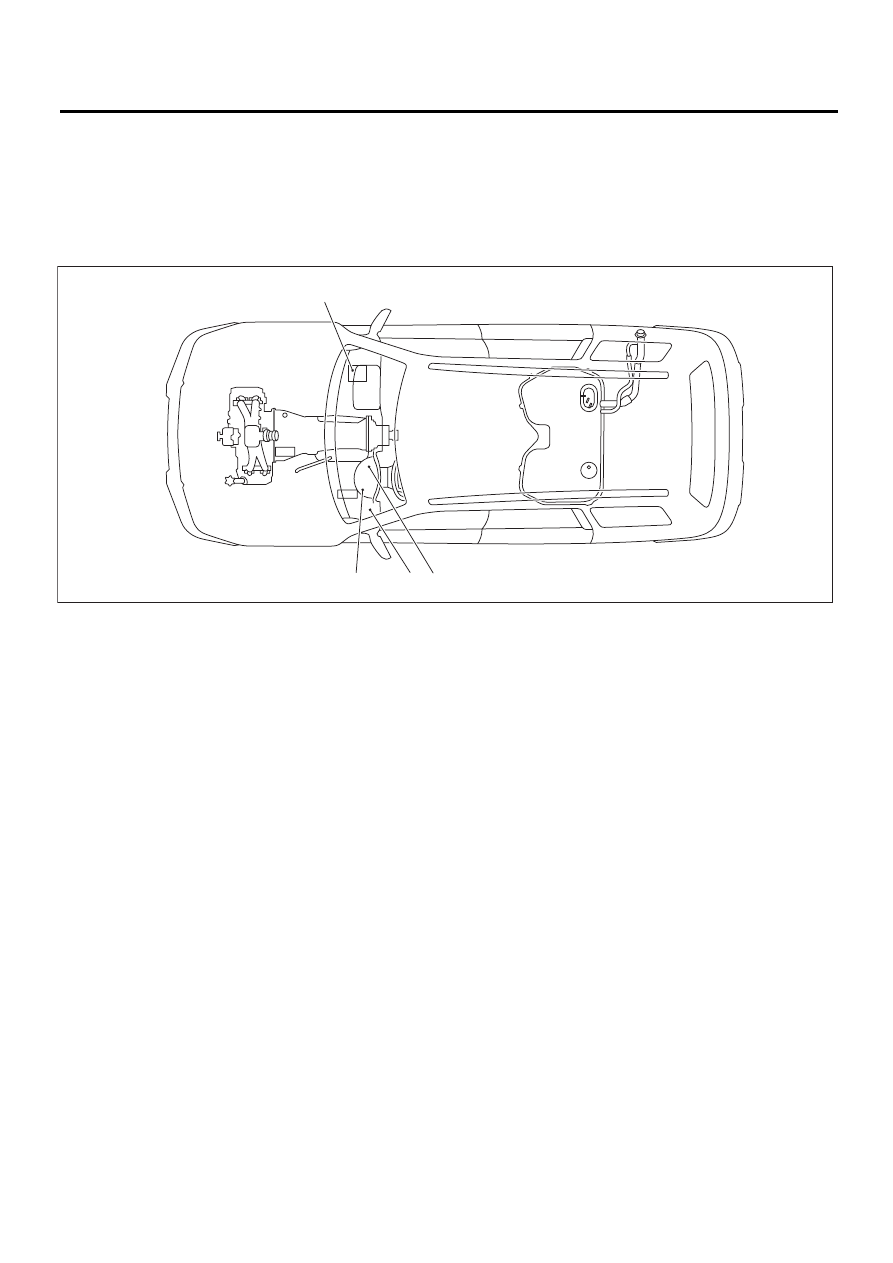

4. Расположение электрических компонентов

A: РАСПОЛОЖЕНИЕ

1. ДВИГАТЕЛЬ

• Блок управления

• Модель с левосторонним управлением

EN-00288

(4)

(2)

(3)

(1)

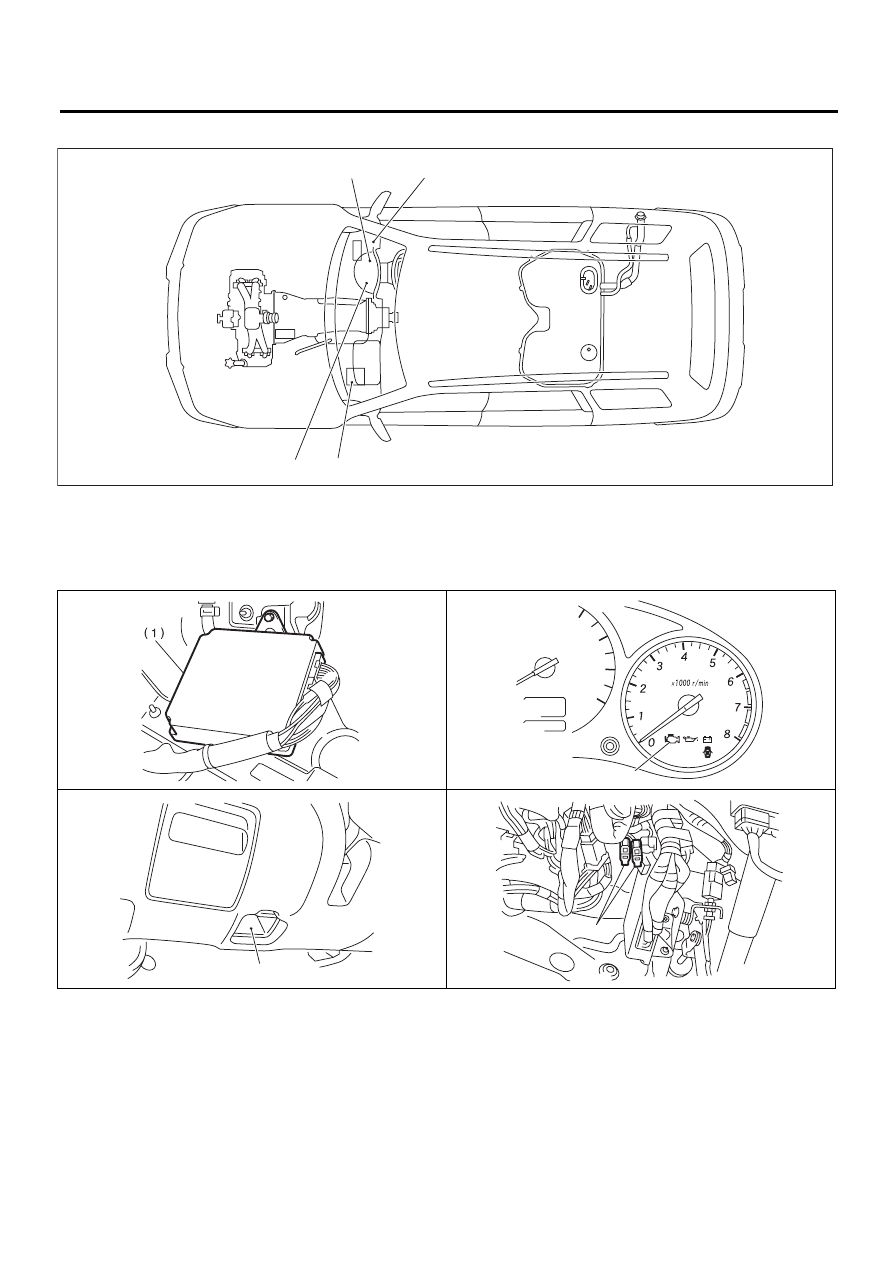

EN(H4DO)(diag)-10

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

• Модель с правосторонним управлением

(1)

Блок управления двигателем (ECM)

(3)

Разъем передачи данных

(4)

Разъем режима поставки (тестового
режима)

(2)

Контрольная лампа обнаружения
неисправностей









EN-00289

(1)

(2)

(3)

(4)

EN-00156

(2)

EN-00004

(3)

EN-00291

(4)

EN-00292
