ME(H4DO)-109

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

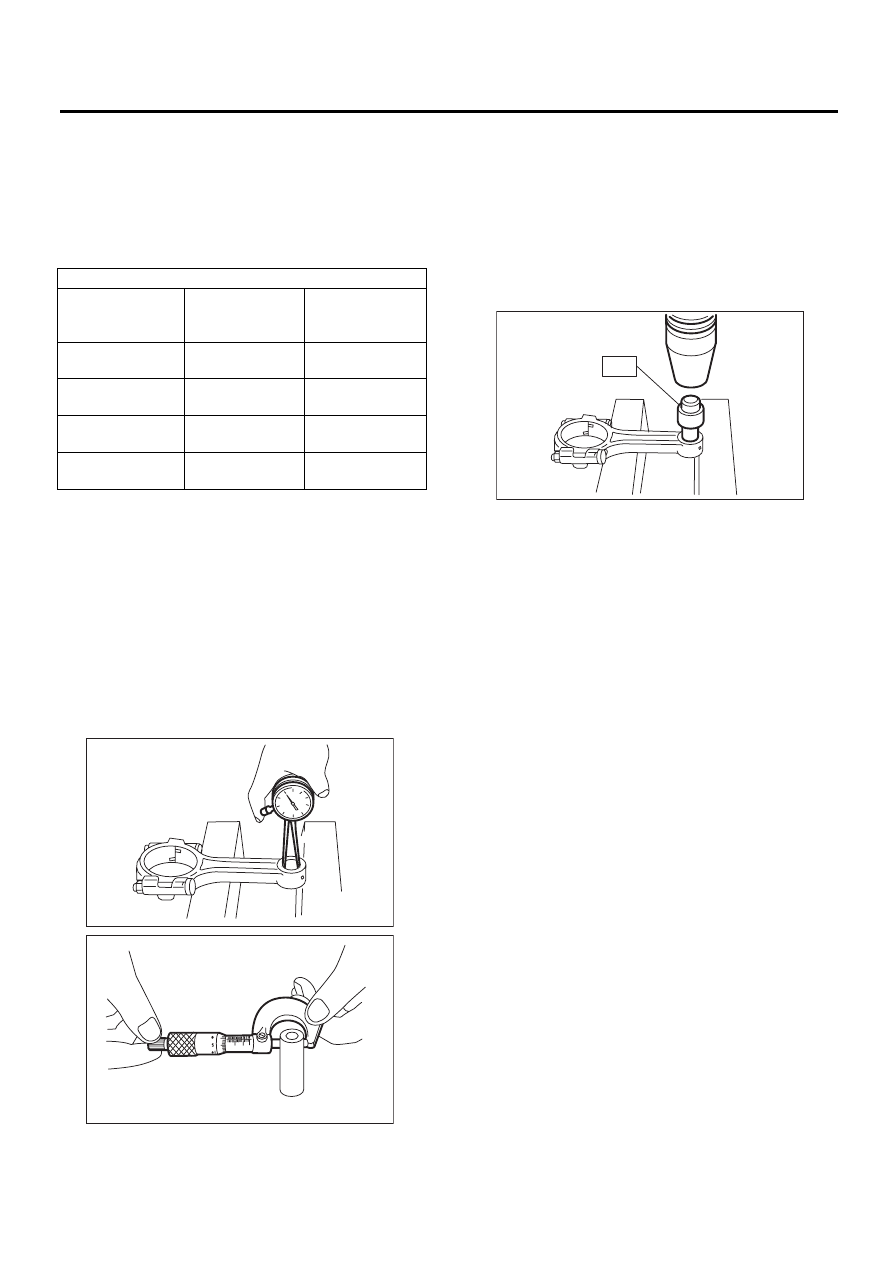

Масляный зазор шатуна:

Модель DOHC с турбонаддувом

Номинальное значение

0,017 — 0,045 мм (0,0007 — 0,0018 дюй-
мов)

Предельное значение

0,05 мм (0,0020 дюйма)

6) Проверьте втулку на малой головке шатуна,
и замените на новую в случае наличия износа
или повреждений.
7) Измерьте зазор поршневого пальца на ма-
лой головке шатуна. Замените его на новый в
случае, если зазор превышает предельное зна-
чение.

Зазор между поршневым пальцем и втулкой:

Номинальное значение

0 — 0,022 мм (0 — 0,0009 дюймов)

Предельное значение

0,030 мм (0,0012 дюйма)

8) Следующая процедура используется для за-
мены втулки малой головки шатуна.

(1) Снимите втулку с шатуна при помощи
специального инструмента и пресса.
(2) Нанеся масло на внешнюю поверхность
новой втулки, запрессуйте ее при помощи
специального инструмента.

ST

499037100

ПРИСПОСОБЛЕНИЕ ДЛЯ
СНЯТИЯ И УСТАНОВКИ
ВТУЛКИ ШАТУНА

(3) Сделайте два отверстия диаметром 3 мм
(0,12 дюйма) в запрессованной втулке, опи-
раясь на ранее изготовленные отверстия в
шатуне, и разверните внутреннюю часть
втулки.
(4) По окончании развертки, очистите втул-
ку, чтобы удалить опилки.

Единица измерения: мм (дюймов)

Вкладыш

Размер вклады-

ша (Толщина

в центре)

Наружный диа-
метр шейки ко-
ленчатого вала

Номинальное

значение

1,490 — 1,502

(0,0587 — 0,0591)

51,984 — 52,000

(2,0466 — 2,0472)

0,03 (0,0012) ре-

монтный размер

1,504 — 1,512

(0,0592 — 0,0595)

51,954 — 51,970

(2,0454 — 2,0461)

0,05 (0,0020) ре-

монтный размер

1,514 — 1,522

(0,0596 — 0,0599)

51,934 — 51,950

(2,0447 — 2,0453)

0,25 (0,0098) ре-

монтный размер

1,614 — 1,622

(0,0635 — 0,0639)

51,734 — 51,750

(2,0368 — 2,0374)

ME-00181

ME-00174

ME-00182

ST

ME(H4DO)-110

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

6. КОЛЕНЧАТЫЙ ВАЛ И ВКЛАДЫШ
КОРЕННОГО ПОДШИПНИКА
КОЛЕНЧАТОГО ВАЛА

1) Полностью очистите коленчатый вал и про-
верьте его на предмет трещин методом прони-
кающих жидкостей и т.д. В случает поврежде-
ния, замените коленчатый вал.

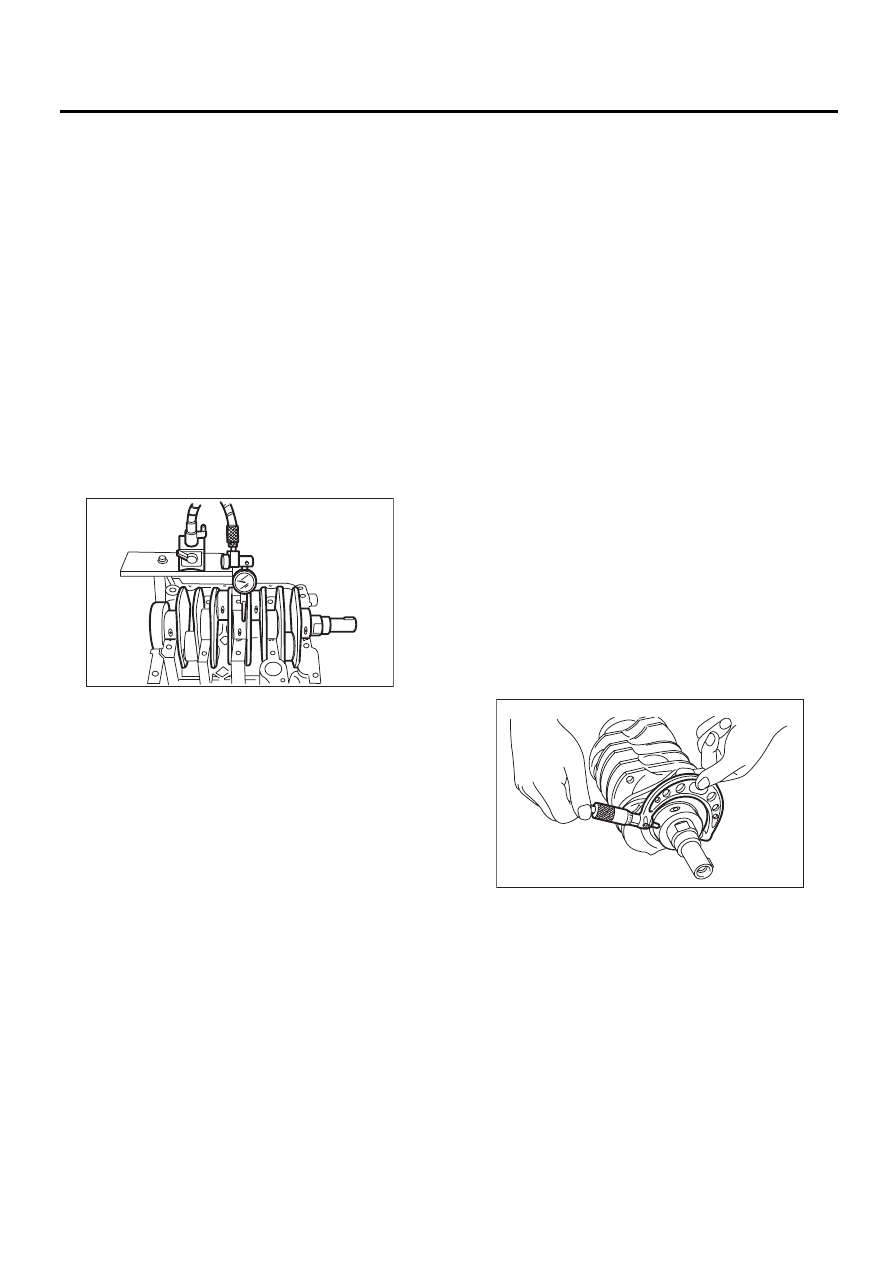

2) Измерьте изгиб коленчатого вала. При пре-
вышении предельного значения, отремонти-
руйте или замените его.

ПРИМЕЧАНИЕ:
При отсутствии подходящего клиновидного
блока, установите коленчатый вал на блок ци-
линдров, использую только вкладыши корен-
ных подшипников коленчатого вала №1 и №5.
Затем измерьте изгиб коленчатого вала при
помощи циферблатного измерителя.

Предел изгиба коленчатого вала:

0,035 мм (0,0014 дюйма)

3) Проверьте шейки коленчатого вала и шатун-
ные шейки на предмет износа. Если он выхо-
дит за пределы технических характеристик,
замените вкладыш на подходящий (ремонт-
ный) размер, а также замените, или, при необ-
ходимости, отшлифуйте коленчатый вал. При
шлифовке шейки коленчатого вала или шатун-
ной шейки, доведите их до заданных размеров
в соответствии с ремонтным размером исполь-
зуемого вкладыша.

Шатунная шейка:

Отклонение от окружности,
модель DOHC без турбонаддува

0,005 мм (0,0002 дюйма)

Модель DOHC с турбонаддувом

0,003 мм (0,0001 дюйма)

Цилиндричность,
модель DOHC без турбонаддува

0,006 мм (0,0002 дюйма)

Модель DOHC с турбонаддувом

0,004 мм (0,0002 дюйма)

Предел шлифовки:

До 51,750 мм (2,0374 дюймов) в диаметре.

Коренная шейка:

Отклонение от окружности

0,005 мм (0,0002 дюйма)

Цилиндричность

0,006 мм (0,0002 дюйма)

Предел шлифовки:

До 59,758 мм (2,3527 дюймов) в диаметре.

ME-00183

ME-00184

ME(H4DO)-111

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

• Модель DOHC без турбонаддува

• Модель DOHC с турбонаддувом

Единица измерения: мм (дюймов)



Наружный диаметр шейки коленчатого вала

Наружный диаметр ша-

тунной шейки

#1, #3

#2, #4, #5

Номинальное
значение

Наружный диа-
метр шейки

59,992 — 60,008

(2,3619 — 2,3625)

59,992 — 60,008

(2,3619 — 2,3625)

51,984 — 52,000

(2,0466 — 2,0472)

Размер вкладыша
(Толщина в центре)

1,998 — 2,011

(0,0787 — 0,0792)

2,000 — 2,013

(0,0787 — 0,0793)

1,492 — 1,501

(0,0587 — 0,0591)

0,03 (0,0012)
ремонтный
размер

Наружный диа-
метр шейки

59,962 — 59,978

(2,3607 — 2,3613)

59,962 — 59,978

(2,3607 — 2,3613)

51,954 — 51,970

(2,0454 — 2,0461)

Размер вкладыша
(Толщина в центре)

2,017 — 2,020

(0,0794 — 0,0795)

2,019 — 2,022

(0,0795 — 0,0796)

1,510 — 1,513

(0,0594 — 0,0596)

0,05 (0,0020)
ремонтный
размер

Наружный диа-
метр шейки

59,942 — 59,958

(2,3599 — 2,3605)

59,942 — 59,958

(2,3599 — 2,3605)

51,934 — 51,950

(2,0447 — 2,0453)

Размер вкладыша
(Толщина в центре)

2,027 — 2,030

(0,0798 — 0,0799)

2,029 — 2,032

(0,0799 — 0,0800)

1,520 — 1,523

(0,0599 — 0,0600)

0,25 (0,0098)
ремонтный
размер

Наружный диа-
метр шейки

59,742 — 59,758

(2,3520 — 2,3527)

59,742 — 59,758

(2,3520 — 2,3527)

51,734 — 51,750

(2,0368 — 2,0374)

Размер вкладыша
(Толщина в центре)

2,127 — 2,130

(0,0837 — 0,0839)

2,129 — 2,132

(0,0838 — 0,0839)

1,620 — 1,623

(0,0638 — 0,0639)

Единица измерения: мм (дюймов)



Наружный диаметр шейки коленчатого вала

Наружный диаметр ша-

тунной шейки

#1, #3

#2, #4, #5

Номинальное
значение

Наружный диа-
метр шейки

59,992 — 60,008

(2,3619 — 2,3625)

59,992 — 60,008

(2,3619 — 2,3625)

51,984 — 52,000

(2,0466 — 2,0472)

Размер вкладыша
(Толщина в центре)

1,998 — 2,011

(0,0787 — 0,0792)

2,000 — 2,013

(0,0787 — 0,0793)

1,490 — 1,502

(0,0587 — 0,0591)

0,03 (0,0012)
ремонтный
размер

Наружный диа-
метр шейки

59,962 — 59,978

(2,3607 — 2,3613)

59,962 — 59,978

(2,3607 — 2,3613)

51,954 — 51,970

(2,0454 — 2,0461)

Размер вкладыша
(Толщина в центре)

2,017 — 2,020

(0,0794 — 0,0795)

2,019 — 2,022

(0,0795 — 0,0796)

1,504 — 1,512

(0,0592 — 0,0595)

0,05 (0,0020)
ремонтный
размер

Наружный диа-
метр шейки

59,942 — 59,958

(2,3599 — 2,3605)

59,942 — 59,958

(2,3599 — 2,3605)

51,934 — 51,950

(2,0447 — 2,0453)

Размер вкладыша
(Толщина в центре)

2,027 — 2,030

(0,0798 — 0,0799)

2,029 — 2,032

(0,0799 — 0,0800)

1,514 — 1,522

(0,0596 — 0,0599)

0,25 (0,0098)
ремонтный
размер

Наружный диа-
метр шейки

59,742 — 59,758

(2,3520 — 2,3527)

59,742 — 59,758

(2,3520 — 2,3527)

51,734 — 51,750

(2,0368 — 2,0374)

Размер вкладыша
(Толщина в центре)

2,127 — 2,130

(0,0837 — 0,0839)

2,129 — 2,132

(0,0838 — 0,0839)

1,614 — 1,622

(0,0635 — 0,0639)

ME(H4DO)-112

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

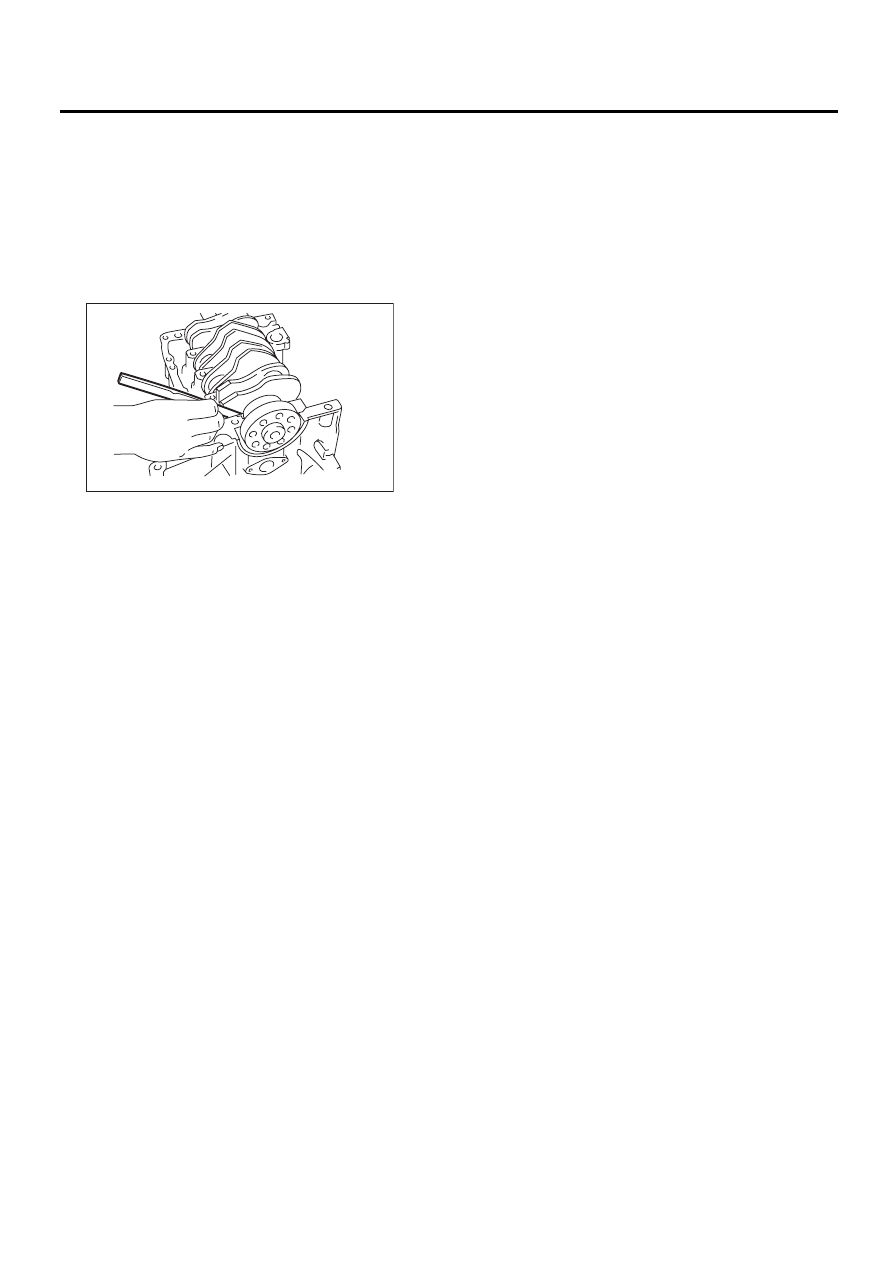

4) Для измерения осевого люфта коленчатого
вала на вкладыше шейки №5 используйте щуп
толщины. Если зазор превышает предельное
значение, замените вкладыш.

Осевой люфт коленчатого вала:

Номинальное значение

0,030 — 0,115 мм (0,0012 — 0,0045 дюймов)

Предельное значение

0,25 мм (0,0098 дюймов)

5) Проверьте каждый вкладыш коренного под-
шипника коленчатого вала на предмет наличия
признаков отслаивания, заклинивания, оплав-
ления и износа.
6) Измерьте масляный зазор каждого вклады-
ша коренного подшипника коленчатого вала
при помощи специального инструмента для из-
мерения зазоров в подшипниках скольжения.
Если измеренное значение превышает пре-
дельное значение, замените дефектный вкла-
дыш на новый, ремонтного размера, и, при не-
обходимости, замените или отшлифуйте по-
верхность коленчатого вала

Масляный зазор коленчатого вала:

Номинальное значение

0,010 — 0,030 мм (0,0004 — 0,0012 дюймов)

Предельное значение

0,040 мм (0,0016 дюйма)

ME-00322
