Subaru Forester (2008 год). Руководство - часть 195





ME(H4DO)-25

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

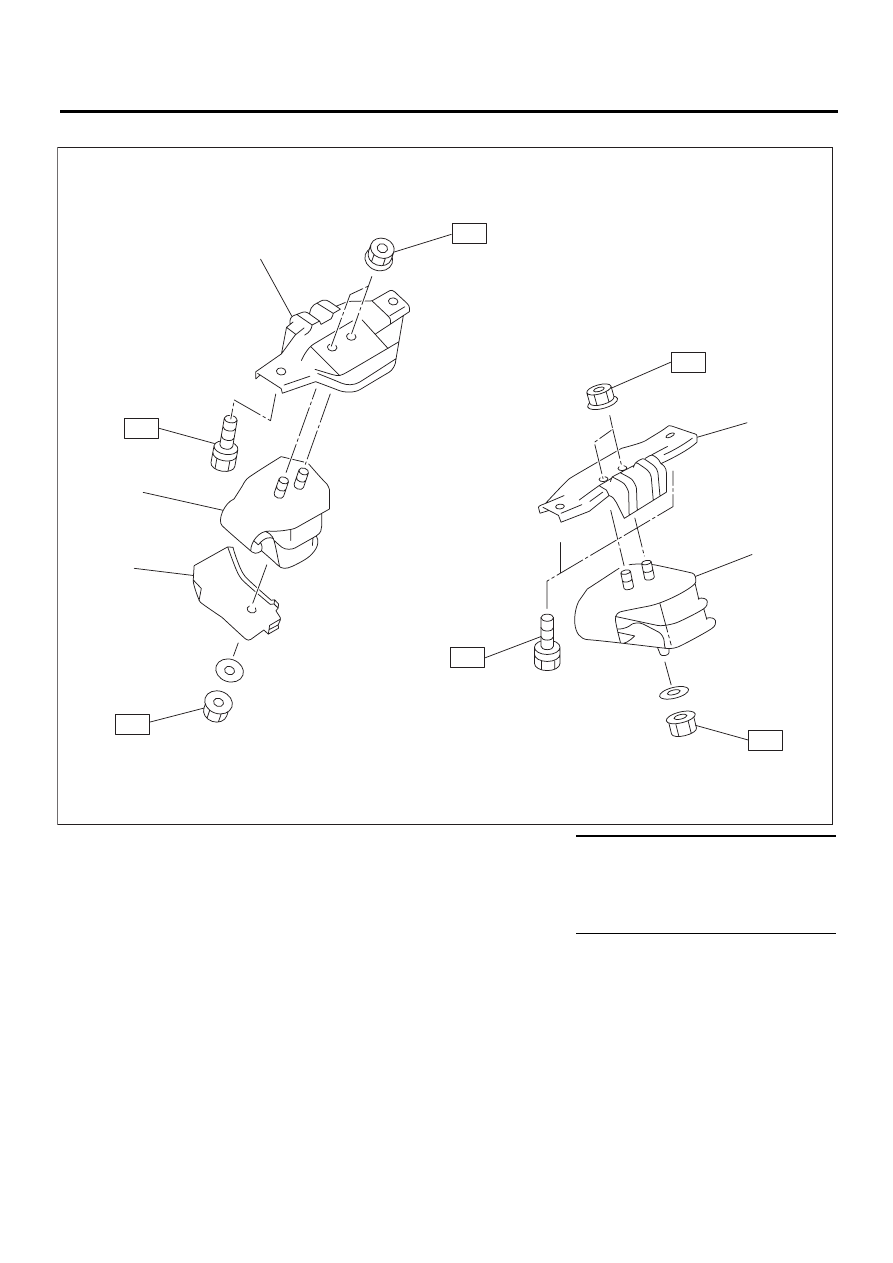

• Модель DOHC с турбонаддувом

(1)

Теплозащитный экран

(3)

Передний монтажный кронш-
тейн двигателя

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Передняя резиновая подушка





T1: 35 (3,6, 25,8)









T2: 42 (4,3, 31,0)









T3: 85 (8,7, 62,7)

ME-00706

(3)

T3

T1

(2)

(1)

(3)

(2)

T3

T1

T2

T2

ME(H4DO)-26

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или узлов.
• Все детали должны быть тщательно очище-
ны, обращая особое внимание на масляные ка-
налы двигателя, поршни и вкладыши.
• Вращающиеся и двигающиеся детали, такие
как поршни, вкладыши и шестерни перед сбор-
кой необходимо покрыть смазкой.
• Будьте осторожны и не допускайте контакта
масла, смазки или охлаждающей жидкости с
ремнем ГРМ, диском сцепления и маховиком.
• Все снятые детали, которые должны быть ис-
пользованы повторно, необходимо устанавли-
вать в изначальном положении и направлении.
• При необходимости, болты, гайки и шайбы
следует заменять на новые.
• Даже если ранее выполнялись необходимые
проверки, начинайте сборку с повторной про-
верки.
• Снимайте или устанавливайте двигатель в
той зоне, в которой готовы к использованию
цепные тали, подъемные устройства и т.д.
• Будьте осторожны, чтобы не повредить окра-
шенные поверхности панелей кузова инструмен-
тами, или не испачкать сиденья и окна охлажда-
ющей жидкостью или маслом. При необходимос-
ти, накрывайте крылья защитными чехлами.
• Перед началом работы подготовьте следую-
щее:
Инструменты, чистую ткань, емкости для сбо-
ра охлаждающей жидкости и масла, стальные
тросы, цепные тали, трансмиссионные домкра-
ты и т.д.
• При необходимости, поднимайте или опус-
кайте автомобиль. Обязательно установите
опоры в нужном положении.

ME(H4DO)-27

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

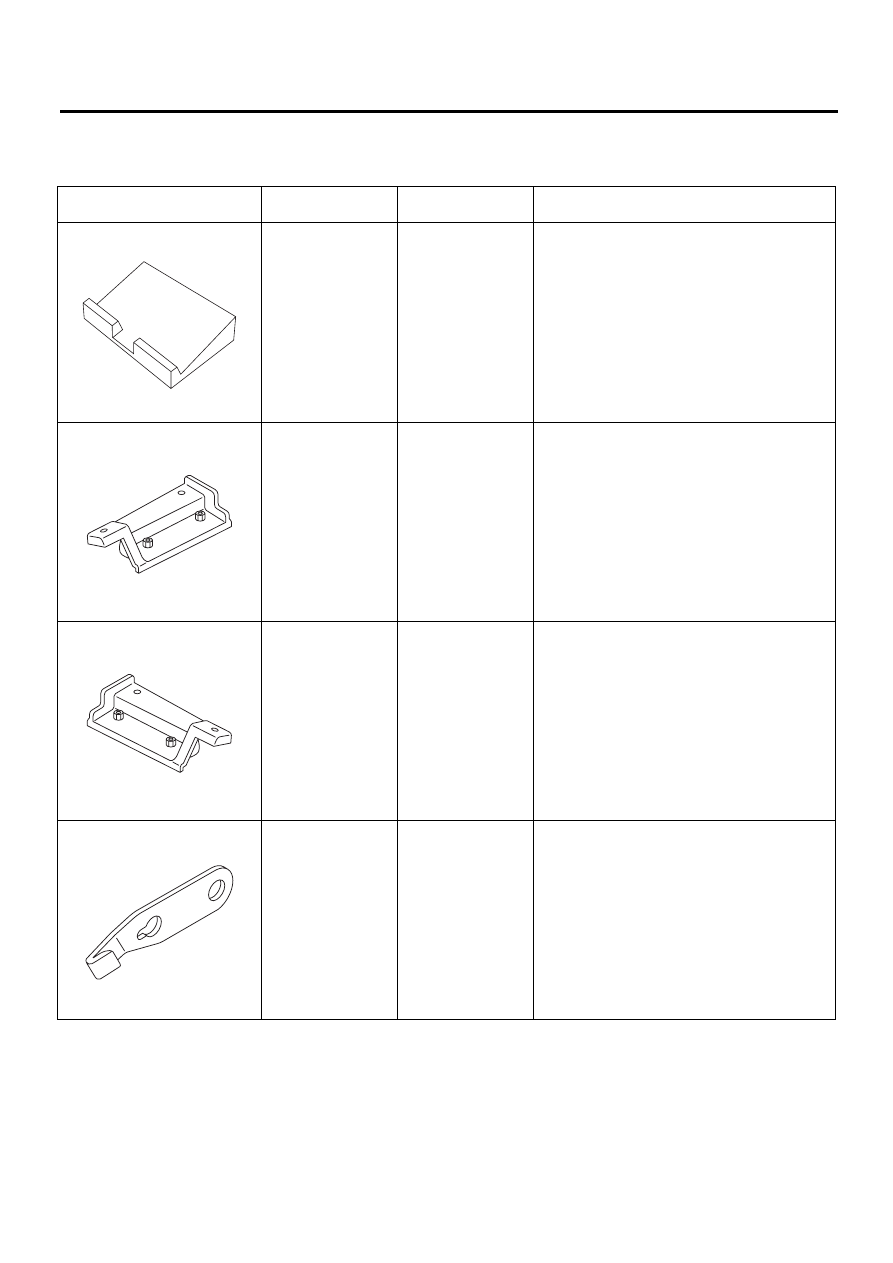

D: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

498267600

СТОЛ ГОЛОВКИ
БЛОКА ЦИЛИНД-
РОВ

• Используется для замены направляющих
втулок клапанов.
• Используется для снятия и установки кла-
панных пружин.

498457000

АДАПТЕР СТЕНДА
ДВИГАТЕЛЯ, ПРА-
ВЫЙ

Используется вместе со СТЕНДОМ ДВИГА-
ТЕЛЯ (499817100)

498457100

АДАПТЕР СТЕНДА
ДВИГАТЕЛЯ, ЛЕ-
ВЫЙ

Используется вместе со СТЕНДОМ ДВИГА-
ТЕЛЯ (499817100)

498497100

СТОПОР КОЛЕН-
ЧАТОГО ВАЛА

Используется для снятия и установки махо-
вика и ведущего диска.

ST-498267600

ST-498457000

ST-498457100

ST-498497100

ME(H4DO)-28

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

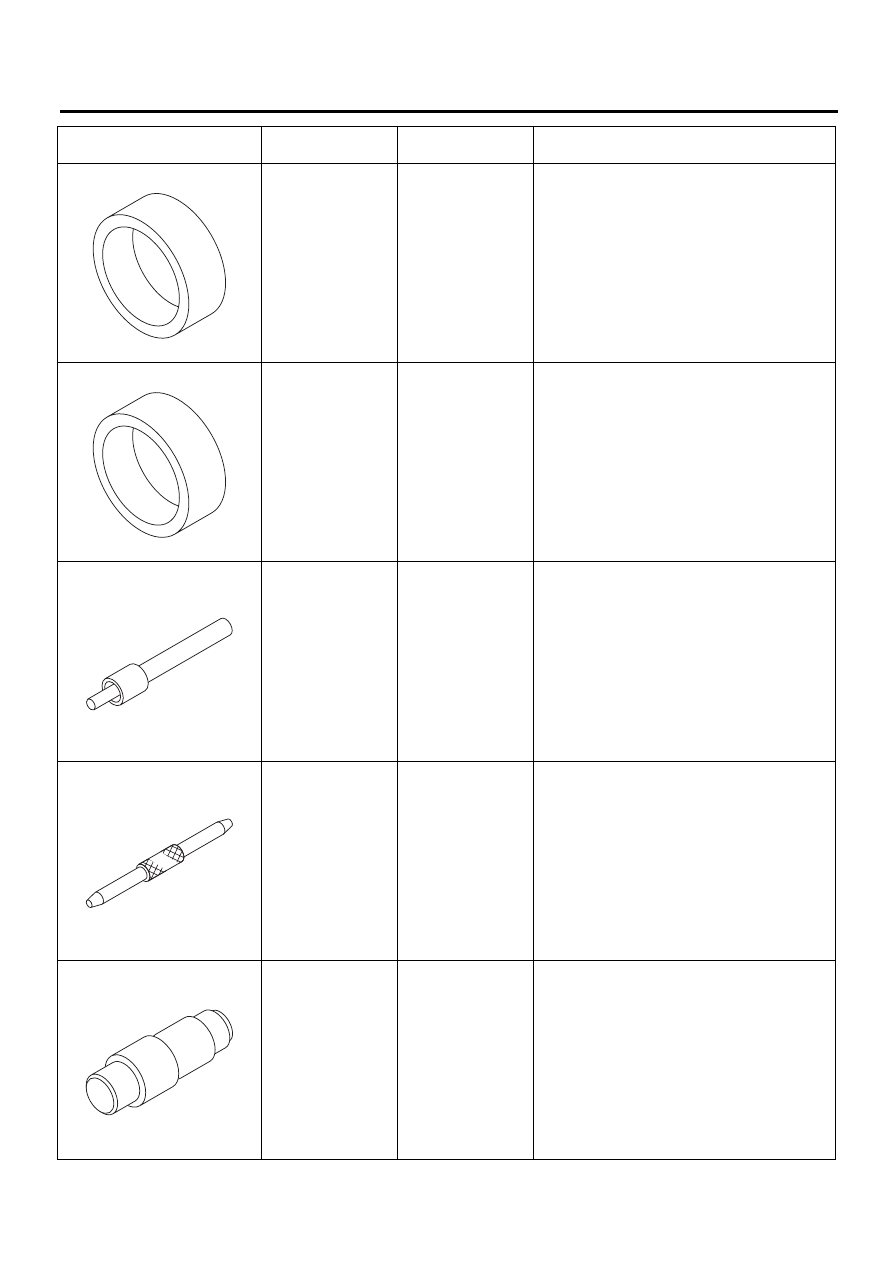

398744300

НАПРАВЛЯЮЩАЯ
ПОРШНЯ

Используется для установки поршня в ци-
линдр.
(Модель DOHC без турбонаддува)

498747300

НАПРАВЛЯЮЩАЯ
ПОРШНЯ

Используется для установки поршня в ци-
линдр.
(Модель DOHC с турбонаддувом)

498857100

НАПРАВЛЯЮЩАЯ
ДЛЯ УСТАНОВКИ
МАСЛОСЪЕМНЫХ
КОЛПАЧКОВ

Используется для запрессовки маслосъем-
ных колпачков направляющих втулок впуск-
ных и выпускных клапанов.

499017100

НАПРАВЛЯЮЩАЯ
ПОРШНЕВОГО
ПАЛЬЦА

Используется для установки поршневого
пальца, поршня и шатуна.

499037100

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ СНЯТИЯ
И УСТАНОВКИ
ВТУЛКИ ШАТУНА

Используется для снятии и установки втулки
шатуна.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

ST-398744300

ST-498747300

ST-498857100

ST-499017100

ST-499037100
