Subaru Forester (2008 год). Руководство - часть 171





FU(H4DO)-7

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1)

Теплозащитный экран

(16) Узел трубки отвода паров топлива (30) Шланг отвода паров топлива E

(2)

Правый бандаж топливного бака

(17) Трубка отвода паров топлива

(31) Левый бандаж топливного бака

(3)

Левый щиток

(18) Кронштейн теплозащитного экрана (32) Трубка подачи топлива

(4)

Правый щиток

(19) Шланг струйного насоса A

(33) Хомут

(5)

Топливный бак

(20) Фиксатор

(34) Вентиляционный шланг

(6)

Прокладка топливного насоса

(21) Быстроразъемный соединитель

(35) Хомут

(7)

Узел топливного насоса

(22) Шланг отвода паров топлива C

(36) Шланг топливозаправочной

горловины

(8)

Датчик уровня топлива

(23) Узел топливной трубки

(37) Шланг отвода паров топлива F

(9)

Прокладка клапана отсечки топлива (24) Шланг струйного насоса B





(10)

(11)

(12)

(13)

(14)

(15)

Клапан отсечки топлива

Шланг отвода паров топлива A

Хомут

Шланг отвода паров топлива B

Соединительная трубка

Фиксатор

(25)

(26)

Шланг отвода паров топлива D

Прокладка вспомогательного дат-
чика уровня топлива

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

T1: 4,4 (0,45, 3,3)

(27) Фильтр струйного насоса

T2: 7,4 (0,75, 5,4)

(28) Вспомогательный датчик уровня

топлива

T3: 33 (3,4, 24,3)

(29) Хомут

T4: 1,4 (0,14, 1,03)





FU(H4DO)-8

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

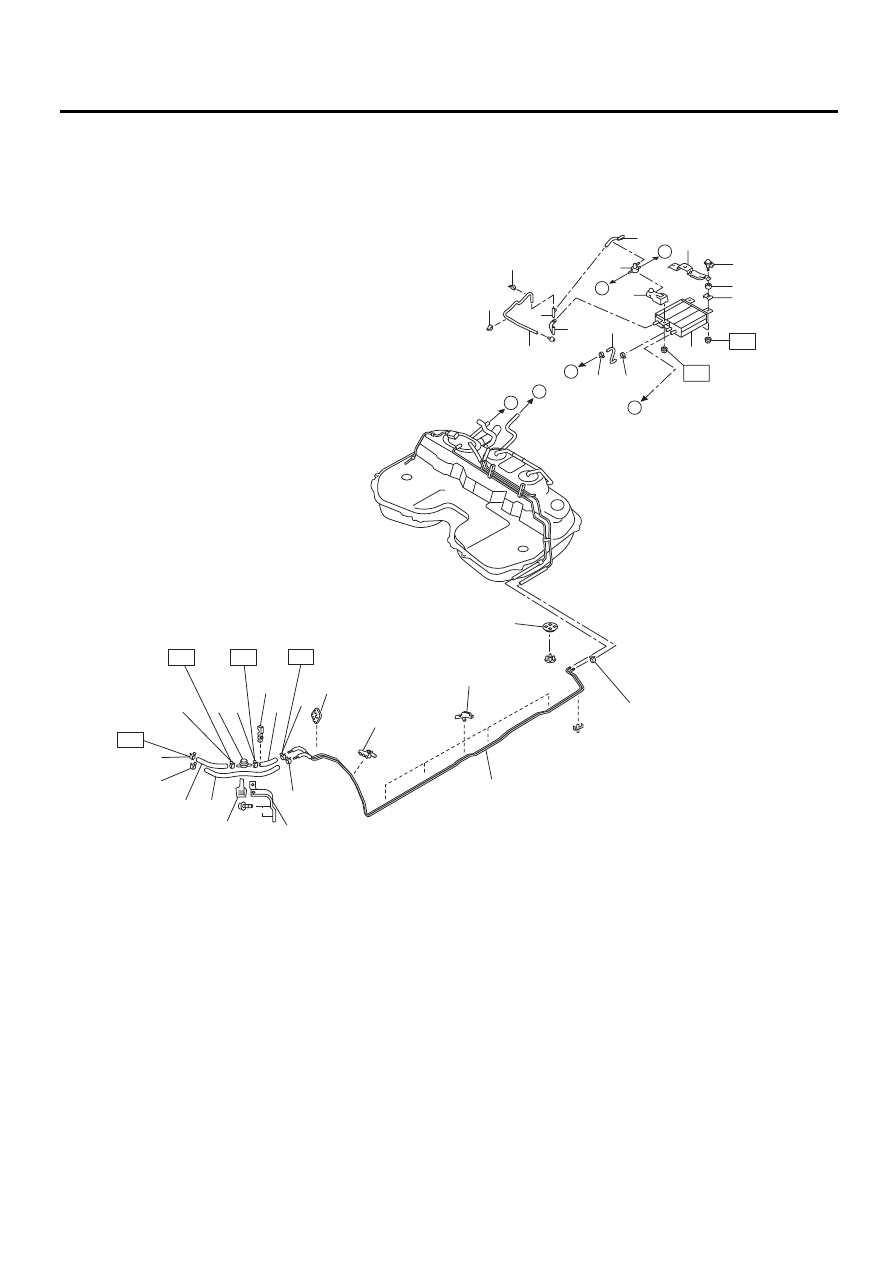

5. ТОПЛИВНАЯ МАГИСТРАЛЬ

FU-03005

(7)

(5)

(6)

(1)

(4)

(23)

(24)

(25)

(26)

(2)

(1)

(28)

(1)

(1)

(3)

(19)

(19)

(13)

(18)

(8)

(9)

(21) (21)

(16)

(15)

(20)

(17)

(14)

(12)

(11)
(10)

C

B

B

A

C

A

T2

T2

T1

T1

T1

T1

(6)

(21)

(22)

(27)

FU(H4DO)-9

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1)

Хомут

(12) Дистанционная прокладка крон-

штейна адсорбера

(23) Фиксатор

(2)

Шланг подачи топлива A

(13) Задний кронштейн адсорбера

(24) Проходная изолирующая втулка

(3)

Регулятор давления топлива

(14) Шланг двухходового клапана

(25) Фиксатор

(4)

Шланг подачи топлива B

(15) Двухходовой клапан

(26) Фиксатор

(5)

Шланг отвода паров топлива

(16) Сливной шланг A

(27) Проходная изолирующая втулка

(6)

Хомут

(17) Разъем

(28) Фиксатор

(7)

Узел топливной трубки

(18) Сливной шланг B





(8)

(9)

(10)

(11)

Шланг адсорбера A

Адсорбер

Пластина кронштейна адсорбера

Подушка

(19)

(20)

(21)

(22)

Хомут

Передний кронштейн адсорбера

Хомут

Кронштейн регулятора давле-
ния топлива

Момент затяжки:
Нм (кгс-м, фунт-сила фут)

T1: 1,25 (0,13, 0,94)

T2: 23 (2,3, 17,0)





FU(H4DO)-10

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

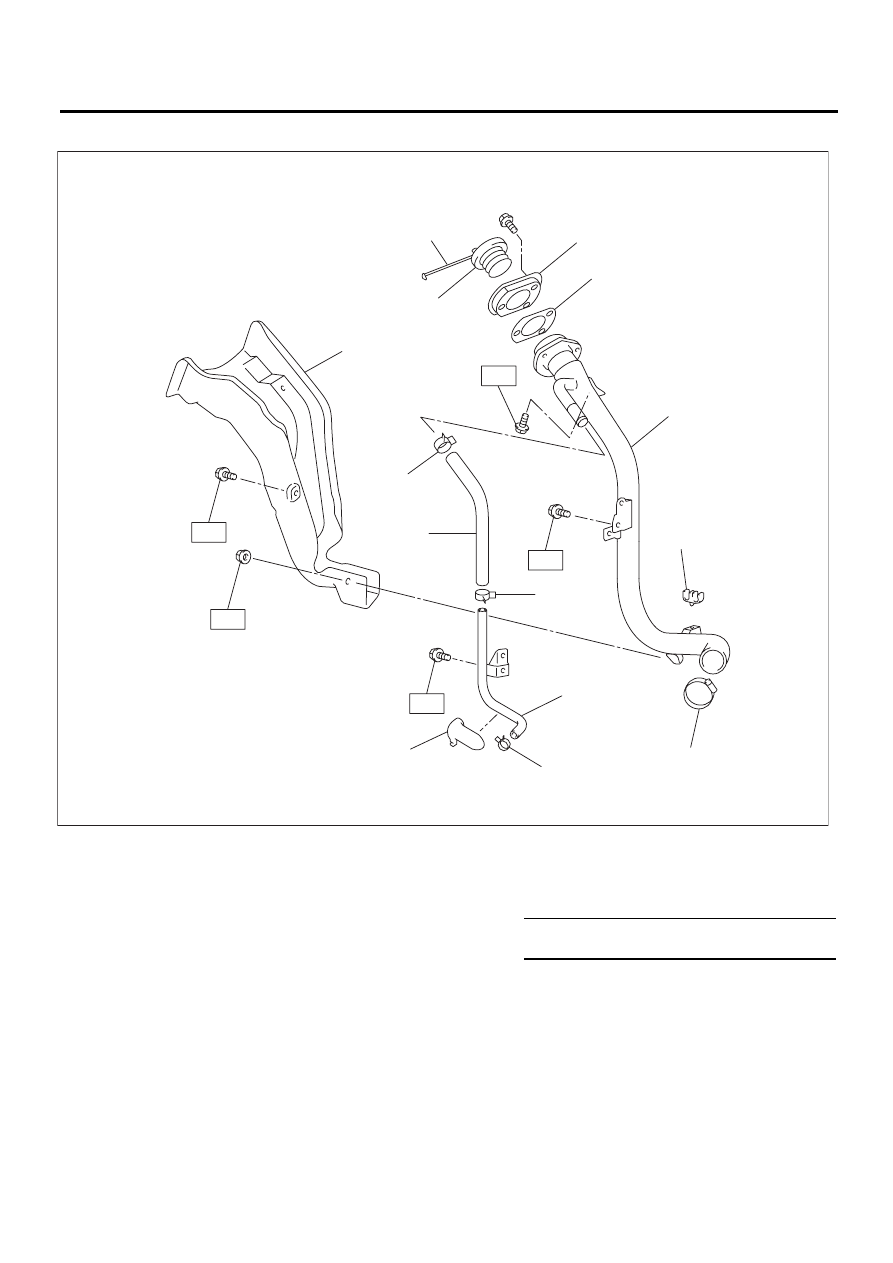

6. ЗАПРАВОЧНАЯ ТРУБА

(1)

(2)

Узел заправочной трубы

Держатель шланга отвода
паров топлива

(6)

(7)

Вентиляционная трубка

Держатель вентиляционной
трубки

(11)

Страховочный фал крышки заправочной
горловины

(12)

Щиток заправочной трубы

(3) Хомут

(8)

Прокладка заправочной трубы





(4) Хомут

(9)

Кольцо заправочной горловины

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(5) Вентиляционный шланг

(10) Крышка заправочной горловины

T: 7,5 (0,76, 5,5)

FU-02642

(4)

(2)

(8)

(1)

(12)

(11)

(6)

(7)

(9)

(10)

(5)

(3)

(3)

(3)

T

T

T

T

T
