Subaru Forester (2008 год). Руководство - часть 157





EN(H4SO)(diag)-205

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ПРИВОДА КЛАПАНА ВОЗДУШНОГО
ПОТОКА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от ECM и клапана воз-
душного потока.
3) Измерьте сопротивление между ECM и при-
водом клапана воздушного потока.

Разъемы и клеммы

(B137) № 22 — (E55) № 1:
(B137) № 23 — (E55) № 2:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 2.

Устраните неис-
правность в про-
водке и разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следую-
щее:
• Разрыв цепи в
проводке между
ECM и разъемом
привода клапана
воздушного потока.
• Плохой контакт в
соединительном
разъеме

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ПРИВОДА КЛАПАНА ВОЗДУШНОГО
ПОТОКА.
Измерьте сопротивление между ECM и массой
кузова.

Разъемы и клеммы

(B137) № 22 — Масса кузова:
(B137) № 23 — Масса кузова:

Сопротивление составляет
1 МОм или более?

Переходите к ша-
гу 3.

Устраните корот-
кое замыкание на
массу в проводке
между ECM и разъ-
емом привода кла-
пана воздушного
потока.

3

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме привода клапана
воздушного потока.

Плохой контакт в разъеме
привода клапана воздуш-
ного потока?

Устраните пло-
хой контакт в
разъеме привода
клапана воздуш-
ного потока.

Замените привод
клапана воздушно-
го потока. <См.
FU(H4SO)-33, При-
вод клапана воз-
душного потока.>

EN(H4SO)(diag)-206

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BV:КДН P2009 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

ЗАСЛОНКОЙ КЛАПАНА ВОЗДУШНОГО ПОТОКА (БАНК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.

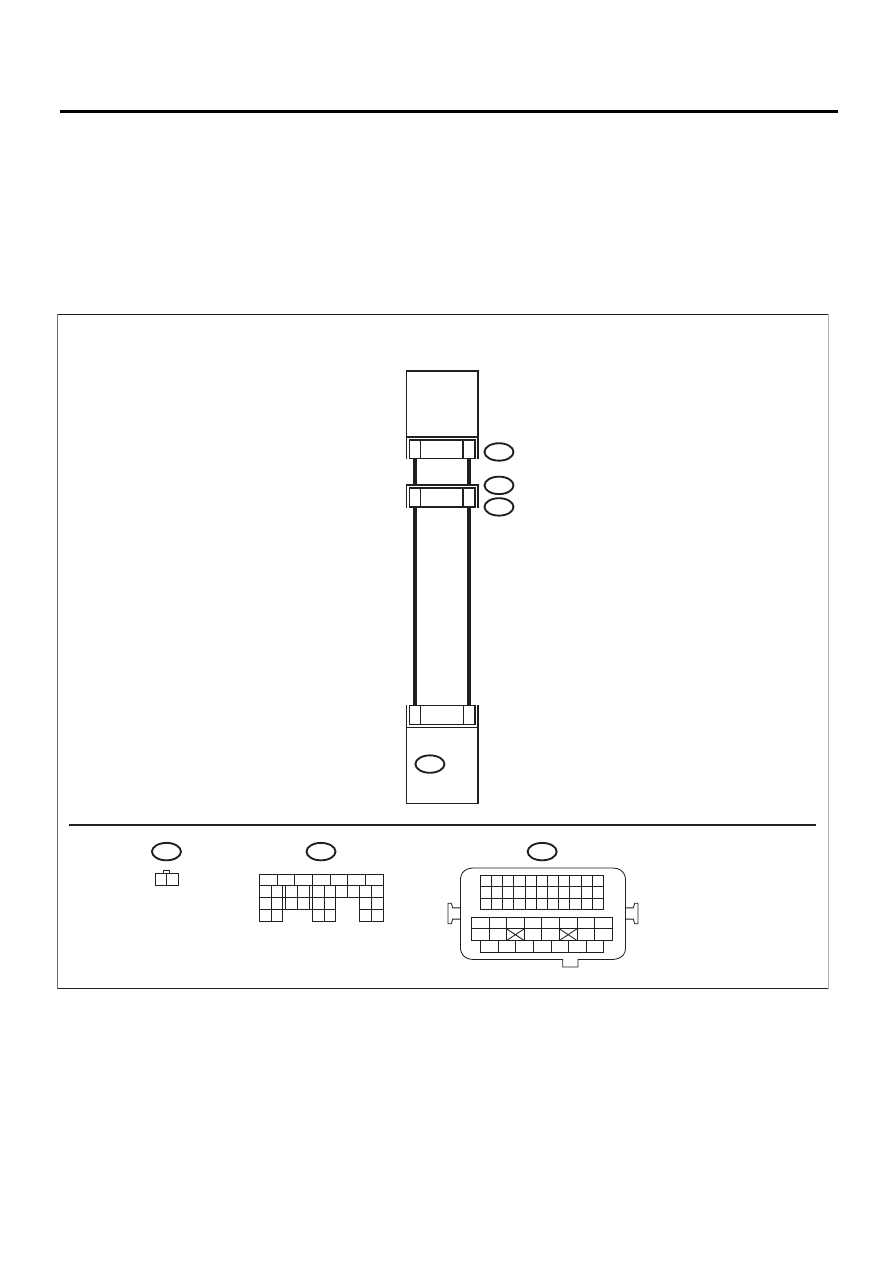

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04144

E55

E4

B73

B137

1

2

23

24

ECM

22

23

E55

21

9

28

10 11 12 13 14 15

7

16

23

19 20

22

24 25

26 27

8

17

18

1

2

3

4

5

6

29

30 31

1 2

B73

B137

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

ПРИВОД ПРАВОГО КЛАПАНА
ВОЗДУШНОГО ПОТОКА

EN(H4SO)(diag)-207

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ПРИВОДА КЛАПАНА ВОЗДУШНОГО ПО-
ТОКА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте напряжение между ECM и массой
кузова.

Разъемы и клеммы

(B137) № 22 (+) — Масса кузова (–):
(B137) № 23 (+) — Масса кузова (–):

Напряжение составляет 5 В
или более?

Устраните корот-
кое замыкание
на цепь питания в
проводке между
ECM и разъемом
привода клапана
воздушного пото-
ка.

Замените привод
клапана воздуш-
ного потока. <См.
FU(H4SO)-33,
Привод клапана
воздушного пото-
ка.>

EN(H4SO)(diag)-208

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BW:КДН P2011 ЦЕПЬ УПРАВЛЕНИЯ ЗАСЛОНКОЙ КЛАПАНА ВОЗДУШНОГО

ПОТОКА / РАЗРЫВ (БАНК 2)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.

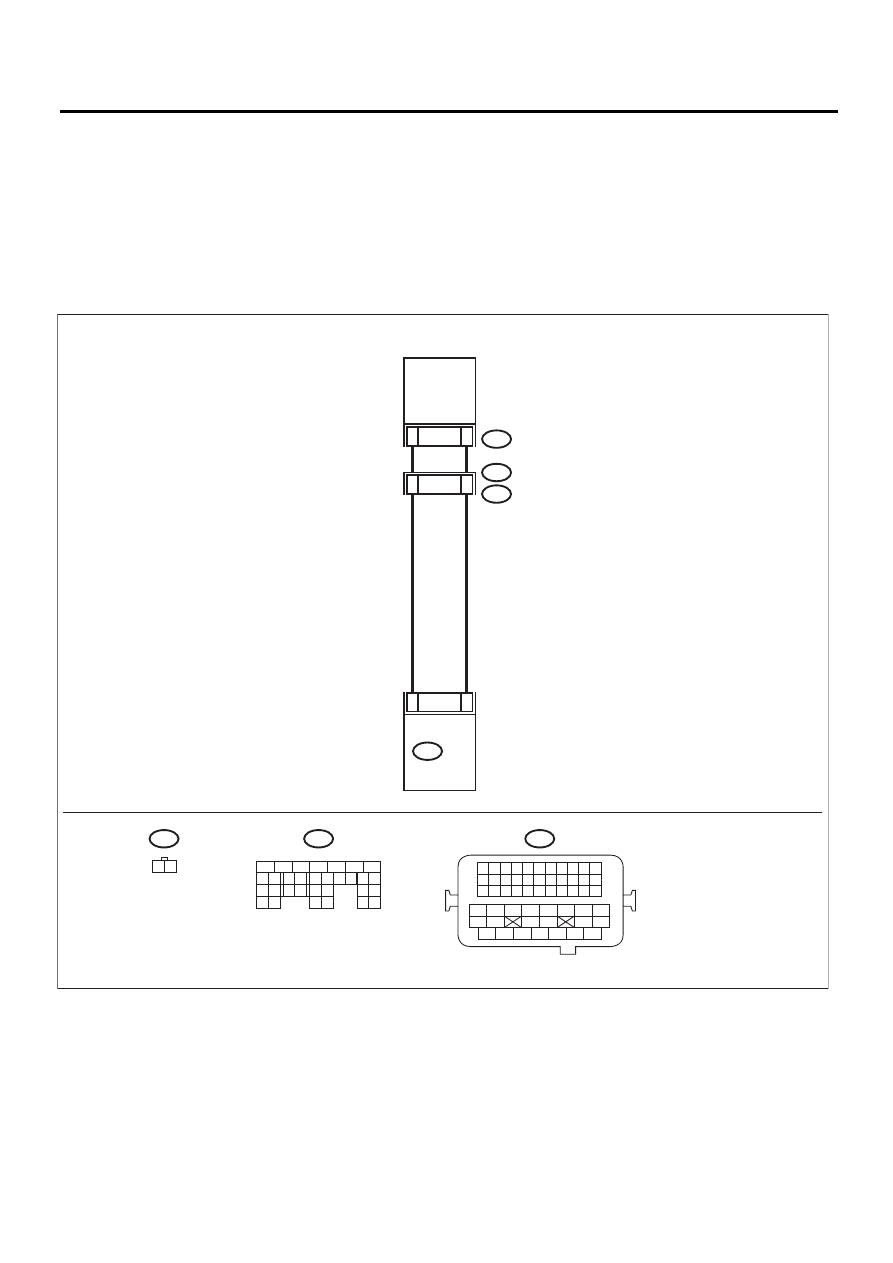

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-03719

E51

E4

B73

B137

1

2

27

28

ECM

12

13

E51

21

9

28

10 11 12 13 14 15

7

16

23

19 20

22

24 25

26 27

8

17

18

1

2

3

4

5

6

29

30 31

1 2

B73

B137

1 2

3

4

12 13 14 15

5 6 7 8

16 17 18 19

9

10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

ПРИВОД ЛЕВОГО КЛАПАНА
ВОЗДУШНОГО ПОТОКА
