Subaru Forester (2008 год). Руководство - часть 126





EN(H4SO)(diag)-81

Список кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

P0607 Рабочие характеристики блока уп-

равления

<См. EN(H4SO)(diag)-182, КДН P0607 РАБОЧИЕ ХАРАКТЕРИСТИКИ БЛОКА
УПРАВЛЕНИЯ, Процедура диагностики с использованием кодов диагности-
ки неисправностей (КДН).>

P0638 Диапазон/рабочие характеристики

управления приводом дроссельной
заслонки (Банк 1)

<См. EN(H4SO)(diag)-184, КДН P0638 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИС-
ТИКИ УПРАВЛЕНИЯ ПРИВОДОМ ДРОССЕЛЬНОЙ ЗАСЛОНКИ (БАНК 1),
Процедура диагностики с использованием кодов диагностики неисправнос-
тей (КДН).>

P0691 Низкий уровень сигнала в цепи уп-

равления вентилятором 1

<См. EN(H4SO)(diag)-184, КДН P0691 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ
УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ 1, Процедура диагностики с использовани-
ем кодов диагностики неисправностей (КДН).>

P0692 Высокий уровень сигнала в цепи уп-

равления вентилятором 1

<См. EN(H4SO)(diag)-184, КДН P0692 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕ-
ПИ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ 1, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>

P0700 Система управления трансмиссией

(запрос контрольной лампы обнару-
жения неисправности)

<См. EN(H4SO)(diag)-184, КДН P0700 СИСТЕМА УПРАВЛЕНИЯ ТРАНСМИС-
СИЕЙ (ЗАПРОС КОНТРОЛЬНОЙ ЛАМПЫ ОБНАРУЖЕНИЯ НЕИСПРАВНОС-
ТИ), Процедура диагностики с использованием кодов диагностики неис-
правностей (КДН).>

P0851 Низкий уровень входного сигнала в

цепи датчика положения парковки/
нейтрали (Модель AT)

<См. EN(H4SO)(diag)-185, КДН P0851 НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГ-
НАЛА В ЦЕПИ ДАТЧИКА ПОЛОЖЕНИЯ ПАРКОВКИ/НЕЙТРАЛИ (МОДЕЛЬ
AT), Процедура диагностики с использованием кодов диагностики неис-
правностей (КДН).>

P0851 Низкий уровень входного сигнала в

цепи датчика нейтральной переда-
чи (Модель MT)

<См. EN(H4SO)(diag)-187, КДН P0851 НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНА-
ЛА В ЦЕПИ ДАТЧИКА НЕЙТРАЛЬНОЙ ПЕРЕДАЧИ (МОДЕЛЬ MT), Процедура
диагностики с использованием кодов диагностики неисправностей (КДН).>

P0852 Высокий уровень входного сигнала

в цепи датчика положения парков-
ки/нейтрали (Модель AT)

<См. EN(H4SO)(diag)-189, КДН P0852 ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО
СИГНАЛА В ЦЕПИ ДАТЧИКА ПОЛОЖЕНИЯ ПАРКОВКИ/НЕЙТРАЛИ (МО-
ДЕЛЬ AT), Процедура диагностики с использованием кодов диагностики не-
исправностей (КДН).>

P0852 Высокий уровень входного сигнала

в цепи датчика нейтральной пере-
дачи (Модель MT)

<См. EN(H4SO)(diag)-191, КДН P0852 ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГ-
НАЛА В ЦЕПИ ДАТЧИКА НЕЙТРАЛЬНОЙ ПЕРЕДАЧИ (МОДЕЛЬ MT), Процеду-
ра диагностики с использованием кодов диагностики неисправностей (КДН).>

P1160 Неисправность возвратной пружи-

ны

<См. EN(H4SO)(diag)-192, КДН P1160 НЕИСПРАВНОСТЬ ВОЗВРАТНОЙ
ПРУЖИНЫ, Процедура диагностики с использованием кодов диагностики
неисправностей (КДН).>

P1492 Неисправность цепи сигнала №1

электромагнитного клапана рецир-
куляции выхлопных газов (Низкий
уровень входного сигнала)

<См. EN(H4SO)(diag)-192, КДН P1492 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА
1 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ ГА-
ЗОВ (НИЗКИЙ УРОВЕНЬ НА ВХОДЕ), Процедура диагностики с использова-
нием кодов диагностики неисправностей (КДН).>

P1493 Неисправность цепи сигнала №1

электромагнитного клапана рецир-
куляции выхлопных газов (Высокий
уровень входного сигнала)

<См. EN(H4SO)(diag)-193, КДН P1493 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА
1 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ ГА-
ЗОВ (ВЫСОКИЙ УРОВЕНЬ НА ВХОДЕ), Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>

P1494 Неисправность цепи сигнала №2

электромагнитного клапана рецир-
куляции выхлопных газов (Низкий
уровень входного сигнала)

<См. EN(H4SO)(diag)-193, КДН P1494 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА
2 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ ГА-
ЗОВ (НИЗКИЙ УРОВЕНЬ НА ВХОДЕ), Процедура диагностики с использова-
нием кодов диагностики неисправностей (КДН).>

P1495 Неисправность цепи сигнала №2

электромагнитного клапана рецир-
куляции выхлопных газов (Высокий
уровень входного сигнала)

<См. EN(H4SO)(diag)-193, КДН P1495 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА
2 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ ГА-
ЗОВ (ВЫСОКИЙ УРОВЕНЬ НА ВХОДЕ), Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>

P1496 Неисправность цепи сигнала №3

электромагнитного клапана рецир-
куляции выхлопных газов (Низкий
уровень входного сигнала)

<См. EN(H4SO)(diag)-193, КДН P1496 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА
3 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ ГА-
ЗОВ (НИЗКИЙ УРОВЕНЬ НА ВХОДЕ), Процедура диагностики с использова-
нием кодов диагностики неисправностей (КДН).>

P1497 Неисправность цепи сигнала №3

электромагнитного клапана рецир-
куляции выхлопных газов (Высокий
уровень входного сигнала)

<См. EN(H4SO)(diag)-193, КДН P1497 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА
3 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ ГА-
ЗОВ (ВЫСОКИЙ УРОВЕНЬ НА ВХОДЕ), Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>

КДН

Пункт

Ссылка

EN(H4SO)(diag)-82

Список кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

P1498 Неисправность цепи сигнала №4

электромагнитного клапана рецир-
куляции выхлопных газов (Низкий
уровень входного сигнала)

<См. EN(H4SO)(diag)-194, КДН P1498 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА
4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ ГА-
ЗОВ (НИЗКИЙ УРОВЕНЬ НА ВХОДЕ), Процедура диагностики с использова-
нием кодов диагностики неисправностей (КДН).>

P1499 Неисправность цепи сигнала №4

электромагнитного клапана рецир-
куляции выхлопных газов (Высокий
уровень входного сигнала)

<См. EN(H4SO)(diag)-196, КДН P1499 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА
4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ ГА-
ЗОВ (ВЫСОКИЙ УРОВЕНЬ НА ВХОДЕ), Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>

P1518 Низкий уровень входного сигнала в

цепи выключателя стартера

<См. EN(H4SO)(diag)-198, КДН P1518 НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГ-
НАЛА В ЦЕПИ ВЫКЛЮЧАТЕЛЯ СТАРТЕРА, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей (КДН).>

P1560 Неисправность в цепи резервного

питания

<См. EN(H4SO)(diag)-200, КДН P1560 НЕИСПРАВНОСТЬ В ЦЕПИ РЕЗЕРВ-
НОГО ПИТАНИЯ, Процедура диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

P1570 Антенна

<См. IM(diag)-24, КДН P1570 АНТЕННА, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>

P1571 Несовместимость опорного кода

<См. IM(diag)-16, КДН P1571 НЕСОВМЕСТИМОСТЬ ОПОРНОГО КОДА, Про-
цедура диагностики с использованием кодов диагностики неисправностей
(КДН).>

P1572 Сбой в цепи иммобилайзера (Кроме

цепи антенны)

<См. IM(diag)-17, КДН P1572 НЕИСПРАВНОСТЬ ЦЕПИ ИММОБИЛАЙЗЕРА
(КРОМЕ ЦЕПИ АНТЕННЫ), Процедура диагностики с использованием кодов
диагностики неисправностей (КДН).>

P1574 Сбой коммуникации ключа

<См. IM(diag)-21, КДН P1574 НЕИСПРАВНОСТЬ В ЛИНИИ СВЯЗИ КЛЮЧА,
Процедура диагностики с использованием кодов диагностики неисправнос-
тей (КДН).>

P1576 ЭППЗУ блока управления EGI

<См. IM(diag)-22, КДН P1576 ПЕРЕПРОГРАММИРУЕМОЕ ПЗУ СИСТЕМЫ
EGI, Процедура диагностики с использованием кодов диагностики неис-
правностей (КДН).>

P1577 ЭППЗУ блока управления иммоби-

лайзером

<См. IM(diag)-23, КДН P1577 ЭППЗУ БЛОКА УПРАВЛЕНИЯ ИММОБИЛАЙЗЕ-
РОМ, Процедура диагностики с использованием кодов диагностики неис-
правностей (КДН).>

P2004 Залипание в открытом состоянии

заслонки клапана воздушного пото-
ка (Банк 1)

<См. EN(H4SO)(diag)-202, КДН P2004 ЗАЛИПАНИЕ В ОТКРЫТОМ СОСТОЯ-
НИИ ЗАСЛОНКИ КЛАПАНА ВОЗДУШНОГО ПОТОКА (БАНК 1), Процедура
диагностики с использованием кодов диагностики неисправностей (КДН).>

P2005 Залипание в открытом состоянии

заслонки клапана воздушного пото-
ка (Банк 2)

<См. EN(H4SO)(diag)-202, КДН P2005 ЗАЛИПАНИЕ В ОТКРЫТОМ СОСТОЯ-
НИИ ЗАСЛОНКИ КЛАПАНА ВОЗДУШНОГО ПОТОКА (БАНК 2), Процедура
диагностики с использованием кодов диагностики неисправностей (КДН).>

P2006 Залипание в закрытом состоянии

заслонки клапана воздушного пото-
ка (Банк 1)

<См. EN(H4SO)(diag)-203, КДН P2006 ЗАЛИПАНИЕ В ЗАКРЫТОМ СОСТОЯ-
НИИ ЗАСЛОНКИ КЛАПАНА ВОЗДУШНОГО ПОТОКА (БАНК 1), Процедура
диагностики с использованием кодов диагностики неисправностей (КДН).>

P2007 Залипание в закрытом состоянии

заслонки клапана воздушного пото-
ка (Банк 2)

<См. EN(H4SO)(diag)-203, КДН P2007 ЗАЛИПАНИЕ В ЗАКРЫТОМ СОСТОЯ-
НИИ ЗАСЛОНКИ КЛАПАНА ВОЗДУШНОГО ПОТОКА (БАНК 2), Процедура
диагностики с использованием кодов диагностики неисправностей (КДН).>

P2008 Цепь управления заслонкой клапа-

на воздушного потока / Разрыв
(Банк 1)

<См. EN(H4SO)(diag)-204, КДН P2008 ЦЕПЬ УПРАВЛЕНИЯ ЗАСЛОНКОЙ
КЛАПАНА ВОЗДУШНОГО ПОТОКА / РАЗРЫВ (БАНК 1), Процедура диагнос-
тики с использованием кодов диагностики неисправностей (КДН).>

P2009 Низкий уровень сигнала в цепи уп-

равления заслонкой клапана воз-
душного потока (Банк 1)

<См. EN(H4SO)(diag)-206, КДН P2009 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ
УПРАВЛЕНИЯ ЗАСЛОНКОЙ КЛАПАНА ВОЗДУШНОГО ПОТОКА (БАНК 1),
Процедура диагностики с использованием кодов диагностики неисправнос-
тей (КДН).>

P2011 Цепь управления заслонкой клапа-

на воздушного потока / Разрыв
(Банк 2)

<См. EN(H4SO)(diag)-208, КДН P2011 ЦЕПЬ УПРАВЛЕНИЯ ЗАСЛОНКОЙ
КЛАПАНА ВОЗДУШНОГО ПОТОКА / РАЗРЫВ (БАНК 2), Процедура диагнос-
тики с использованием кодов диагностики неисправностей (КДН).>

P2012 Низкий уровень сигнала в цепи уп-

равления заслонкой клапана воз-
душного потока (Банк 2)

<См. EN(H4SO)(diag)-210, КДН P2012 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ
УПРАВЛЕНИЯ ЗАСЛОНКОЙ КЛАПАНА ВОЗДУШНОГО ПОТОКА (БАНК 2),
Процедура диагностики с использованием кодов диагностики неисправнос-
тей (КДН).>

КДН

Пункт

Ссылка

EN(H4SO)(diag)-83

Список кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

P2016 Низкий уровень сигнала в цепи дат-

чика положения заслонки клапана
воздушного потока (Банк 1)

<См. EN(H4SO)(diag)-212, КДН P2016 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ
ДАТЧИКА ПОЛОЖЕНИЯ ЗАСЛОНКИ КЛАПАНА ВОЗДУШНОГО ПОТОКА
(БАНК 1), Процедура диагностики с использованием кодов диагностики не-
исправностей (КДН).>

P2017 Высокий уровень сигнала в цепи

датчика положения заслонки кла-
пана воздушного потока (Банк 1)

<См. EN(H4SO)(diag)-214, КДН P2017 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕ-
ПИ ДАТЧИКА ПОЛОЖЕНИЯ ЗАСЛОНКИ КЛАПАНА ВОЗДУШНОГО ПОТОКА
(БАНК 1), Процедура диагностики с использованием кодов диагностики не-
исправностей (КДН).>

P2021 Низкий уровень сигнала в цепи дат-

чика положения заслонки клапана
воздушного потока (Банк 2)

<См. EN(H4SO)(diag)-216, КДН P2021 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ
ДАТЧИКА ПОЛОЖЕНИЯ ЗАСЛОНКИ КЛАПАНА ВОЗДУШНОГО ПОТОКА
(БАНК 2), Процедура диагностики с использованием кодов диагностики не-
исправностей (КДН).>

P2022 Высокий уровень сигнала в цепи

датчика положения заслонки кла-
пана воздушного потока (Банк 2)

<См. EN(H4SO)(diag)-218, КДН P2022 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕ-
ПИ ДАТЧИКА ПОЛОЖЕНИЯ ЗАСЛОНКИ КЛАПАНА ВОЗДУШНОГО ПОТОКА
(БАНК 2), Процедура диагностики с использованием кодов диагностики не-
исправностей (КДН).>

P2101 Диапазон/рабочие характеристики

цепи электродвигателя привода
дроссельной заслонки

<См. EN(H4SO)(diag)-220, КДН P2101 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИС-
ТИКИ ЦЕПИ УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЕМ ПРИВОДА ДРОССЕЛЬ-
НОЙ ЗАСЛОНКИ, Процедура диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

P2102 Низкий уровень сигнала в цепи

электродвигателя привода дрос-
сельной заслонки

<См. EN(H4SO)(diag)-226, КДН P2102 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ
ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ, Процедура
диагностики с использованием кодов диагностики неисправностей (КДН).>

P2103 Высокий уровень сигнала в цепи

электродвигателя привода дрос-
сельной заслонки

<См. EN(H4SO)(diag)-229, КДН P2103 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ
ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ, Процедура
диагностики с использованием кодов диагностики неисправностей (КДН).>

P2109 Минимальная остановочная харак-

теристика датчика положения
дроссельной заслонки/педали “A”

<См. EN(H4SO)(diag)-231, КДН P2109 МИНИМАЛЬНАЯ ОСТАНОВОЧНАЯ
ХАРАКТЕРИСТИКА ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/
ПЕДАЛИ “A”, Процедура диагностики с использованием кодов диагностики
неисправностей (КДН).>

P2122 Низкий уровень входного сигнала в

цепи датчика положения дроссель-
ной заслонки/педали “D”

<См. EN(H4SO)(diag)-232, КДН P2122 НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГ-
НАЛА В ЦЕПИ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/ПЕДА-
ЛИ “D”, Процедура диагностики с использованием кодов диагностики неис-
правностей (КДН).>

P2123 Высокий уровень входного сигнала

в цепи датчика положения дрос-
сельной заслонки/педали “D”

<См. EN(H4SO)(diag)-234, КДН P2123 ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО
СИГНАЛА В ЦЕПИ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/
ПЕДАЛИ “D”, Процедура диагностики с использованием кодов диагностики
неисправностей (КДН).>

P2127 Низкий уровень входного сигнала в

цепи датчика положения дроссель-
ной заслонки/педали “E”

<См. EN(H4SO)(diag)-236, КДН P2127 НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГ-
НАЛА В ЦЕПИ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/ПЕДА-
ЛИ “E”, Процедура диагностики с использованием кодов диагностики неис-
правностей (КДН).>

P2128 Высокий уровень входного сигнала

в цепи датчика положения дрос-
сельной заслонки/педали “E”

<См. EN(H4SO)(diag)-238, КДН P2128 ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО
СИГНАЛА В ЦЕПИ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/
ПЕДАЛИ “E”, Процедура диагностики с использованием кодов диагностики
неисправностей (КДН).>

P2135 Взаимосвязь напряжений датчиков

положения дроссельной заслонки/
педали “A”/“B”

<См. EN(H4SO)(diag)-240, КДН P2135 ВЗАИМОСВЯЗЬ НАПРЯЖЕНИЙ ДАТЧИ-
КОВ ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/ПЕДАЛИ “A”/“B”, Процедура
диагностики с использованием кодов диагностики неисправностей (КДН).>

P2138 Взаимосвязь напряжений датчиков

положения дроссельной заслонки/
педали “D”/“E”

<См. EN(H4SO)(diag)-244, КДН P2138 ВЗАИМОСВЯЗЬ НАПРЯЖЕНИЙ ДАТЧИ-
КОВ ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/ПЕДАЛИ “D”/“E”, Процедура
диагностики с использованием кодов диагностики неисправностей (КДН).>

P2503 Низкое напряжение системы заряд-

ки

<См. EN(H4SO)(diag)-246, КДН P2503 НИЗКОЕ НАПРЯЖЕНИЕ СИСТЕМЫ
ЗАРЯДКИ, Процедура диагностики с использованием кодов диагностики не-
исправностей (КДН).>

P2504 Высокое напряжение системы за-

рядки

<См. EN(H4SO)(diag)-248, КДН P2504 ВЫСОКОЕ НАПРЯЖЕНИЕ СИСТЕМЫ
ЗАРЯДКИ, Процедура диагностики с использованием кодов диагностики не-
исправностей (КДН).>

КДН

Пункт

Ссылка

EN(H4SO)(diag)-84

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

19.Процедура диагностики с использованием кодов

диагностики неисправностей (КДН)

A: КДН P0030 HO2S ЦЕПЬ УПРАВЛЕНИЯ НАГРЕВАТЕЛЕМ ДАТЧИКА

КИСЛОРОДА (БАНК 1 ДАТЧИК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.

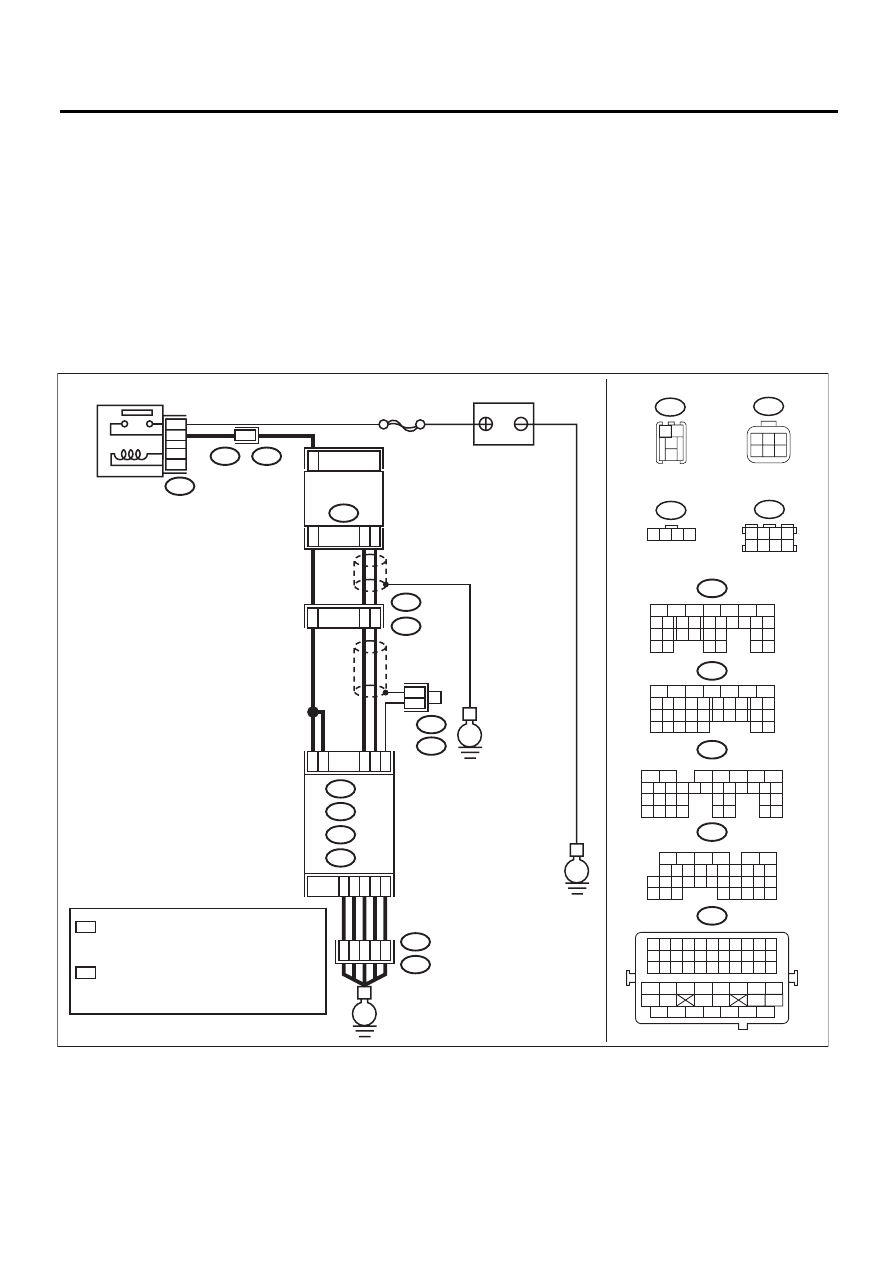

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

B34

B73

E4

РЕЛЕ ДАТЧИКА КИСЛОРОДА И КАЧЕСТВА
ТОПЛИВОВОЗДУШНОЙ СМЕСИ

АККУМУЛЯТОР

E

E

E

1

2

4

3

SBF-8

B73

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

B137

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

6

4

3

1

E23

A: B134

B: B135

C: B136

D: B137

ECM

50

E4

B73

E4

B73

51

3

4

C2

C3

B

8

B9

B1

ПЕРЕДНИЙ ДАТЧИК
КИСЛОРОДА (КАЧЕСТВА
ТОПЛИВОВОЗДУШНОЙ СМЕСИ)

A5

D1

D2

D3

D7

36

34

35

37

52

A:

B:

C:

D:

B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B136

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

B83

RHD

LHD B138

1

*

2

*

B83

1 2 3 4

МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ :

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ ИЗ  1, 2 , 5 И 6

МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ :

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ ИЗ  1, 2 , 5 И 6

МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ : 2

1

*

2

*

B138

3 4

5 6

1 2

7 8

EN-05919

B34

3
4

1 2

E23

3 2 1
6 5 4

:

:

МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ : 3















содержание   ..  124  125  126  127   ..
