Subaru Forester (2008 год). Руководство - часть 119





EN(H4SO)(diag)-53

Режим очистки памяти

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

13.Режим очистки памяти

A: ПОРЯДОК РАБОТЫ

1. SUBARU SELECT MONITOR
(НОРМАЛЬНЫЙ РЕЖИМ)

1) На экране “Главного меню” выберите пункт
{Each System Check} (Проверка всех систем).
2) На экране «System Selection Menu» (Меню вы-
бора системы) выберите пункт {Engine Control
System} (Система управления двигателем).
3) После того, как на дисплее появилась ин-
формация о типе двигателя, нажмите клавишу
[OK] (Да).
4) На экране «Engine Diagnosis» (Диагностика
двигателя) выберите пункт {Clear Memory}
(Очистка памяти).
5) Когда на экране высветится сообщение
“Clear Memory?” (Очистить память?), нажмите
клавишу [YES] (Да).
6) Когда на дисплее отобразятся сообщения
«Done» (Выполнено) и «Turn ignition switch
OFF» (Поверните выключатель зажигания в
положение OFF), поверните выключатель за-
жигания в положение OFF.

ПРИМЕЧАНИЕ:
• После очистки памяти выполняется началь-
ная диагностика системы электронной дрос-
сельной заслонки. Соответственно, запускай-
те двигатель через 10 секунд или более после
перевода выключателя зажигания в положе-
ние ON.
• За более подробной информацией о проце-
дуре работы обратитесь к “Файлу справки к
программному обеспечению для ПК Subaru
Select Monitor”.

2. SUBARU SELECT MONITOR (РЕЖИМ
OBD)

1) На экране “Главного меню” выберите пункт
{Each System Check} (Проверка всех систем).
2) На экране «System Selection Menu» (Меню вы-
бора системы) выберите пункт {Engine Control
System} (Система управления двигателем).
3) После того, как на дисплее появилась ин-
формация о типе двигателя, нажмите клавишу
[OK] (Да).
4) На экране «Engine Diagnosis» (Диагностика
двигателя) выберите пункт {OBD System} (Сис-
тема OBD).
5) На экране «OBD Menu» (Меню OBD) выбери-
те пункт {Clear Diagnostic Code} (Очистка кодов
диагностики).
6) Когда на экране появится надпись “Clear
Diagnostic Code?” (Очистить коды диагности-
ки?), нажмите клавишу [YES] (Да).

7) Когда на дисплее отобразятся сообщения
«Done» (Выполнено) и «Turn ignition switch
OFF» (Поверните выключатель зажигания в
положение OFF), поверните выключатель за-
жигания в положение OFF.

ПРИМЕЧАНИЕ:
• После очистки памяти выполняется началь-
ная диагностика системы электронной дрос-
сельной заслонки. Соответственно, запускай-
те двигатель через 10 секунд или более после
перевода выключателя зажигания в положе-
ние ON.
• За более подробной информацией о проце-
дуре работы обратитесь к “Файлу справки к
программному обеспечению для ПК Subaru
Select Monitor”.

3. УНИВЕРСАЛЬНЫЙ СКАНЕР

Процедуру очистки памяти при помощи универ-
сального сканера см. в “Руководстве по ис-
пользованию универсального сканера”.

ПРИМЕЧАНИЕ:
После очистки памяти выполняется начальная
диагностика системы электронной дроссельной
заслонки. Соответственно, запускайте двига-
тель через 10 секунд или более после перевода
выключателя зажигания в положение ON.

EN(H4SO)(diag)-54

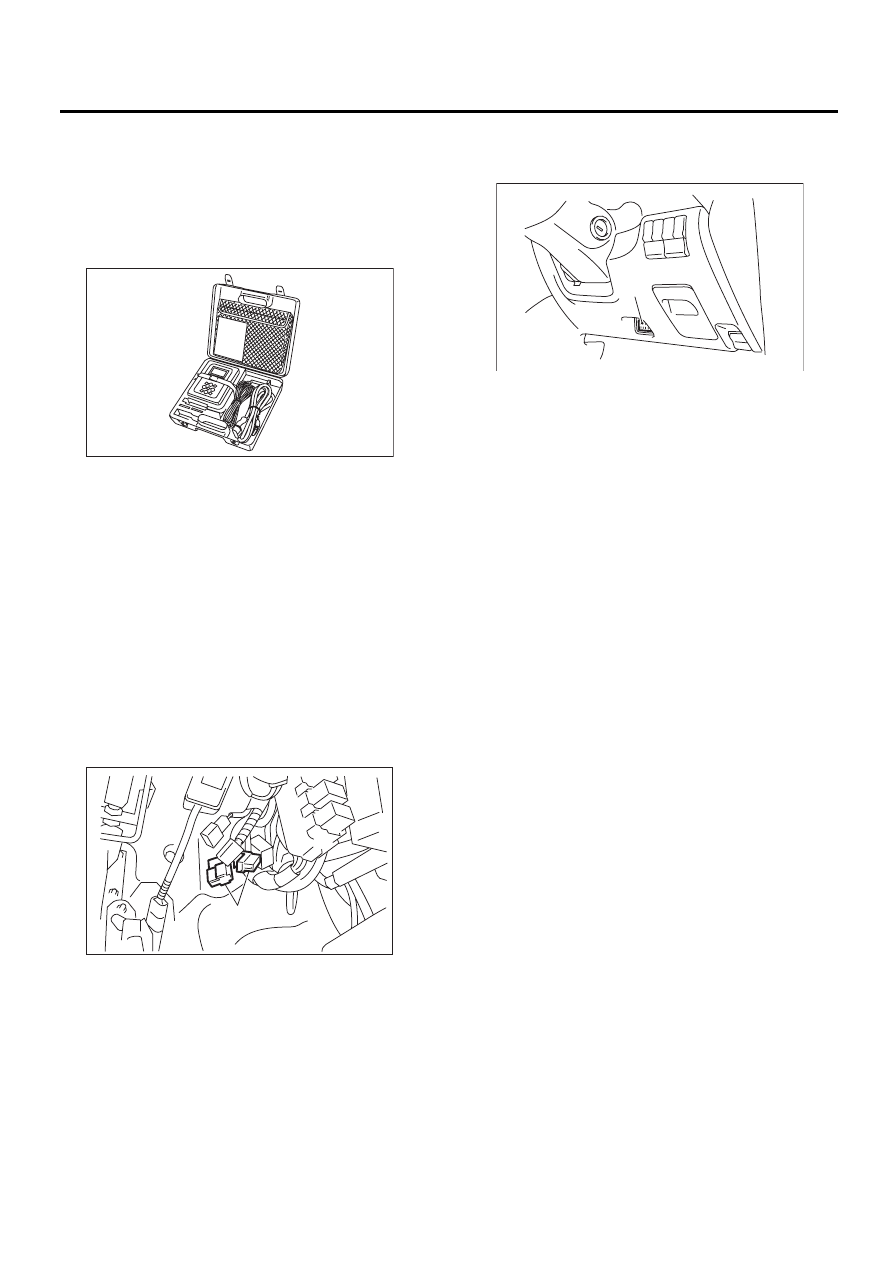

Режим принудительной проверки работы клапанов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

14.Режим принудительной

проверки работы клапанов

A: ПОРЯДОК РАБОТЫ

1) Подготовьте комплект Subaru Select Monitor.
<См. EN(H4SO)(diag)-8, ПОДГОТОВКА ИНС-
ТРУМЕНТА, Общие сведения.>

2) Подготовьте персональный компьютер, на
котором установлено программное обеспече-
ние Subaru Select Monitor.
3) Подключите кабель USB между SDI (Subaru
Diagnosis Interface – Диагностический интер-
фейс Subaru) и портом USB на персональном
компьютере (порт, назначенный для Subaru
Select Monitor).

ПРИМЕЧАНИЕ:
Порт, назначенный для Subaru Select Monitor,
означает порт USB, который использовался
при установке Subaru Select Monitor.
4) Присоедините диагностический кабель к SDI.
5) Соедините разъем режима поставки (тесто-
вого режима) (A), расположенный в нижней
части панели приборов (со стороны водителя).

6) Подключите SDI к разъему передачи дан-
ных, расположенному в нижней части панели
приборов (со стороны водителя).

ОСТОРОЖНО:
Не подключайте никаких других сканирую-
щих устройств, за исключением Subaru Select
Monitor и универсального сканера.
7) Запустите персональный компьютер.
8) Поверните выключатель зажигания в поло-
жение “ON” (двигатель выключен) и запустите
“Программное обеспечение для Subaru Select
Monitor”.
9) На экране “Главного меню” выберите пункт
{Each System Check} (Проверка всех систем).
10) На экране «System Selection Menu» (Меню
выбора системы) выберите пункт {Engine Control
System} (Система управления двигателем).
11) После того, как на дисплее появилась ин-
формация о типе двигателя, нажмите клавишу
[OK] (Да).
12) На экране «Engine Diagnosis» (Диагностика
двигателя) выберите пункт {System Operation
Check Mode} (Режим проверки работы систем).
13) На дисплее в меню «System Operation
Check Mode» (Режим проверки работы систем)
выберите пункт {Actuator ON/OFF Operation}
(Включение/выключение приводов).
14) На дисплее в меню «Actuator ON/OFF
Operation» (Включение/выключение приводов)
выберите требуемый привод и нажмите клави-
шу [YES] (Да).

EN-05588

EN-03651

(A)

EN-03650

(A)

EN(H4SO)(diag)-55

Режим принудительной проверки работы клапанов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

15) Нажатие клавиши [End] (Конец) завершает
режим принудительной проверки работоспо-
собности клапана. На экране дисплея снова
появится меню «Actuator ON/OFF Operation»
(Включение/выключение привода).
• Перечень поддерживаемых данных приве-
ден в следующей таблице.

ПРИМЕЧАНИЕ:

• Данные, указанные ниже, будут отражены
на дисплее, но недоступны.

• За более подробной информацией о проце-
дуре работы обратитесь к “Файлу справки к
программному обеспечению для ПК Subaru
Select Monitor”.

Содержание

Сообщение на дисп-

лее

Принудительная проверка реле
топливного насоса

Fuel Pump

Принудительная проверка ра-
боты электромагнитного клапа-
на управления продувкой ад-
сорбера

CPC Solenoid

Принудительная проверка реле
вентилятора радиатора

Radiator Fan Relay

Принудительная проверка реле
кондиционера

A/C Compressor Relay

Сообщение на дисплее

EGR Solenoid

ASV Solenoid

PCV Solenoid

Vent Control Solenoid

FICD Solenoid

Pressure Switching Sol.1

Pressure Switching Sol.2

AAI Solenoid

Fuel Tank Sensor Control Valve

Turbocharger Wastegate Solenoid

Exhaust Bypass Valve Control Permit Flag

Secondary Air Combination Valve 1

EN(H4SO)(diag)-56

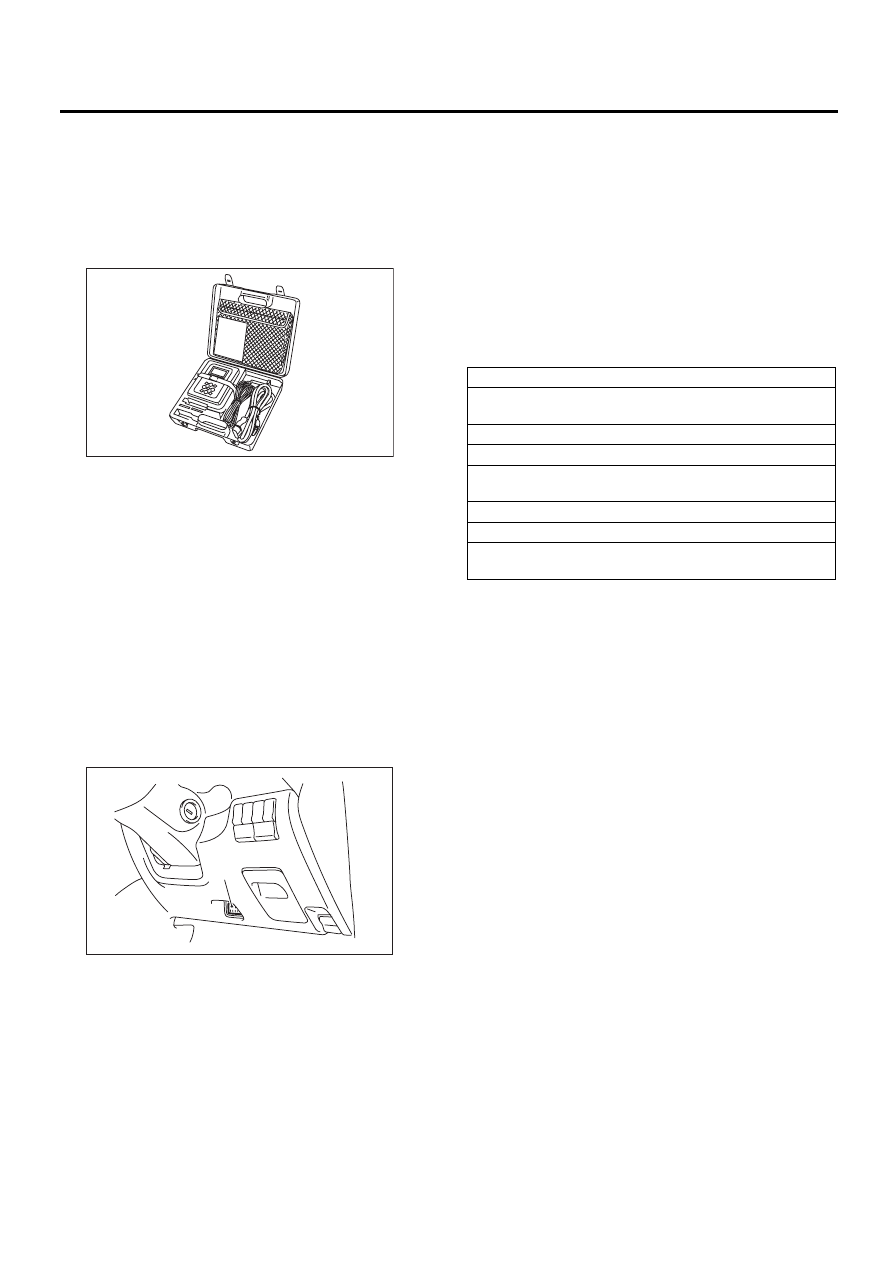

Режим проверки работы системы

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

15.Режим проверки работы

системы

A: ПОРЯДОК РАБОТЫ

1) Подготовьте комплект Subaru Select Monitor.
<См. EN(H4SO)(diag)-8, ПОДГОТОВКА ИНС-
ТРУМЕНТА, Общие сведения.>

2) Подготовьте персональный компьютер, на
котором установлено программное обеспече-
ние Subaru Select Monitor.
3) Подключите кабель USB между SDI (Subaru
Diagnosis Interface – Диагностический интер-
фейс Subaru) и портом USB на персональном
компьютере (порт, назначенный для Subaru
Select Monitor).

ПРИМЕЧАНИЕ:
Порт, назначенный для Subaru Select Monitor,
означает порт USB, который использовался
при установке Subaru Select Monitor.
4) Присоедините диагностический кабель к SDI.
5) Подключите SDI к разъему передачи дан-
ных, расположенному в нижней части панели
приборов (со стороны водителя).

ОСТОРОЖНО:
Не подключайте никаких других сканирую-
щих устройств, за исключением Subaru
Select Monitor и универсального сканера.
6) Запустите персональный компьютер.
7) Поверните выключатель зажигания в поло-
жение “ON” (двигатель выключен) и запустите
“Программное обеспечение для Subaru Select
Monitor”.

8) На экране “Главного меню” выберите пункт
{Each System Check} (Проверка всех систем).
9) На экране «System Selection Menu» (Меню вы-
бора системы) выберите пункт {Engine Control
System} (Система управления двигателем).
10) После того, как на дисплее появилась ин-
формация о типе двигателя, нажмите клавишу
[OK] (Да).
11) На экране «Engine Diagnosis» (Диагностика
двигателя) выберите пункт {System Operation
Check Mode} (Режим проверки работы систем).
12) На экране будут отображены следующие
элементы.

1. УПРАВЛЕНИЕ ТОПЛИВНЫМ
НАСОСОМ (ОПЕРАЦИЯ ВЫКЛЮЧЕНИЯ)

ОСТОРОЖНО:
После выполнения режима проверки рабо-
тоспособности, проведите процедуру очис-
тки памяти. <См. EN(H4SO)(diag)-53, ПОРЯ-
ДОК РАБОТЫ, Режим очистки памяти.>
1) На экране «System operation check mode»
(Режим проверки работы систем) выберите
пункт {Fuel Pump Control} (Управление топлив-
ным насосом).
2) На экране «Fuel Pump Control» (Управление
топливным насосом) выберите пункт {OFF
Operation} (Операция ВЫКЛ).
3) При появлении сообщения «Start the Engine»
(Запустите двигатель), запустите двигатель и
нажмите клавишу [OK] (Да).
4) Нажмите клавишу [Cancel] (Отмена) чтобы
завершить операцию выключения. Система
вернется к дисплею «Fuel Pump Control» (Уп-
равление топливным насосом).

ПРИМЕЧАНИЕ:
За более подробной информацией о процедуре
работы обратитесь к “Файлу справки к про-
граммному обеспечению для ПК Subaru Select
Monitor”.

EN-05588

EN-03650

(A)

Сообщение на дисплее

Actuator ON/OFF Operation (Включение/выключение
приводов)

Security System (Охранная система)

Fuel Pump Control (Управление топливным насосом)

Idling Ignition Timing Fixed (Фиксированный угол опере-
жения зажигания на холостом ходу)

Idle Speed Control (Управление холостыми оборотами)

Injector Control (Управление инжектором)

EGR Valve Control (Управление клапаном рециркуляции
выхлопных газов)
