Subaru Forester (2008 год). Руководство - часть 84





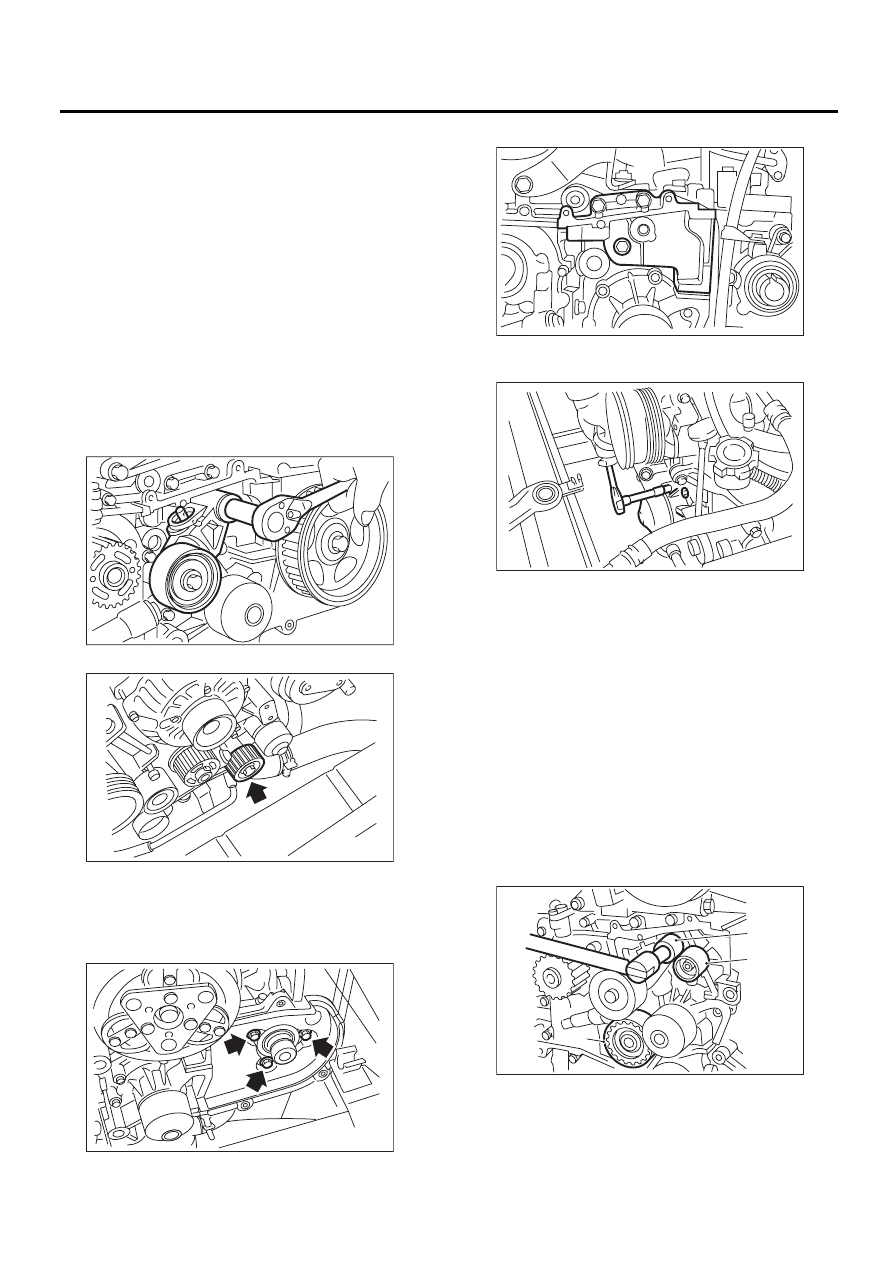

CO(H4SO)-23

Водяной насос

СИСТЕМА ОХЛАЖДЕНИЯ

4. Водяной насос

A: СНЯТИЕ

1. МОДЕЛЬ SOHC

1) Снимите радиатор. <См. CO(H4SO)-30, СНЯ-
ТИЕ, Радиатор.>
2) Снимите клиновидные ремни.
<См. ME(H4SO)-40, СНЯТИЕ, Клиновидный ре-
мень.>
3) Снимите шкив коленчатого вала.
<См. ME(H4SO)-43, СНЯТИЕ, Шкив коленчато-
го вала.>
4) Снимите ремень ГРМ.
<См. ME(H4SO)-45, РЕМЕНЬ ГРМ, СНЯТИЕ, Ре-
мень ГРМ.>
5) Снимите автоматический регулятор натяже-
ния ремня.

6) Снимите направляющий ролик ремня № 2.

7) Снимите звездочку распределительного ва-
ла (левую) при помощи специального инстру-
мента. <См. ME(H4SO)-51, СНЯТИЕ, Звездочка
распределительного вала.>
8) Снимите крышку ремня № 2 (левую).

9) Снимите кронштейн натяжителя.

10) Отсоедините шланг от водяного насоса.
11) Снимите водяной насос.

2. МОДЕЛЬ DOHC БЕЗ ТУРБОНАДДУВА
И МОДЕЛЬ DOHC С ТУРБОНАДДУВОМ

1) Снимите радиатор. <См. CO(H4SO)-30, СНЯ-
ТИЕ, Радиатор.>
2) Снимите клиновидные ремни.
<См. ME(H4DO)-55, СНЯТИЕ, Клиновидный ре-
мень.>
3) Снимите шкив коленчатого вала.
<См. ME(H4DO)-57, СНЯТИЕ, Шкив коленчато-
го вала.>
4) Снимите ремень ГРМ. <См. ME(H4DO)-60,
СНЯТИЕ, Ремень ГРМ.>
5) Снимите автоматический регулятор натяже-
ния ремня (А).
6) Снимите направляющий ролик ремня (В).
7) Снимите направляющий ролик ремня № 2 (С).

8) Снимите звездочку распределительного ва-
ла (левую) при помощи специального инстру-
мента. <См. ME(H4DO)-69, СНЯТИЕ, Звездоч-
ка распределительного вала.>

CO-00016

CO-00017

CO-00019

CO-00020

CO-00021

CO-00023

( A )

( B )

( C )

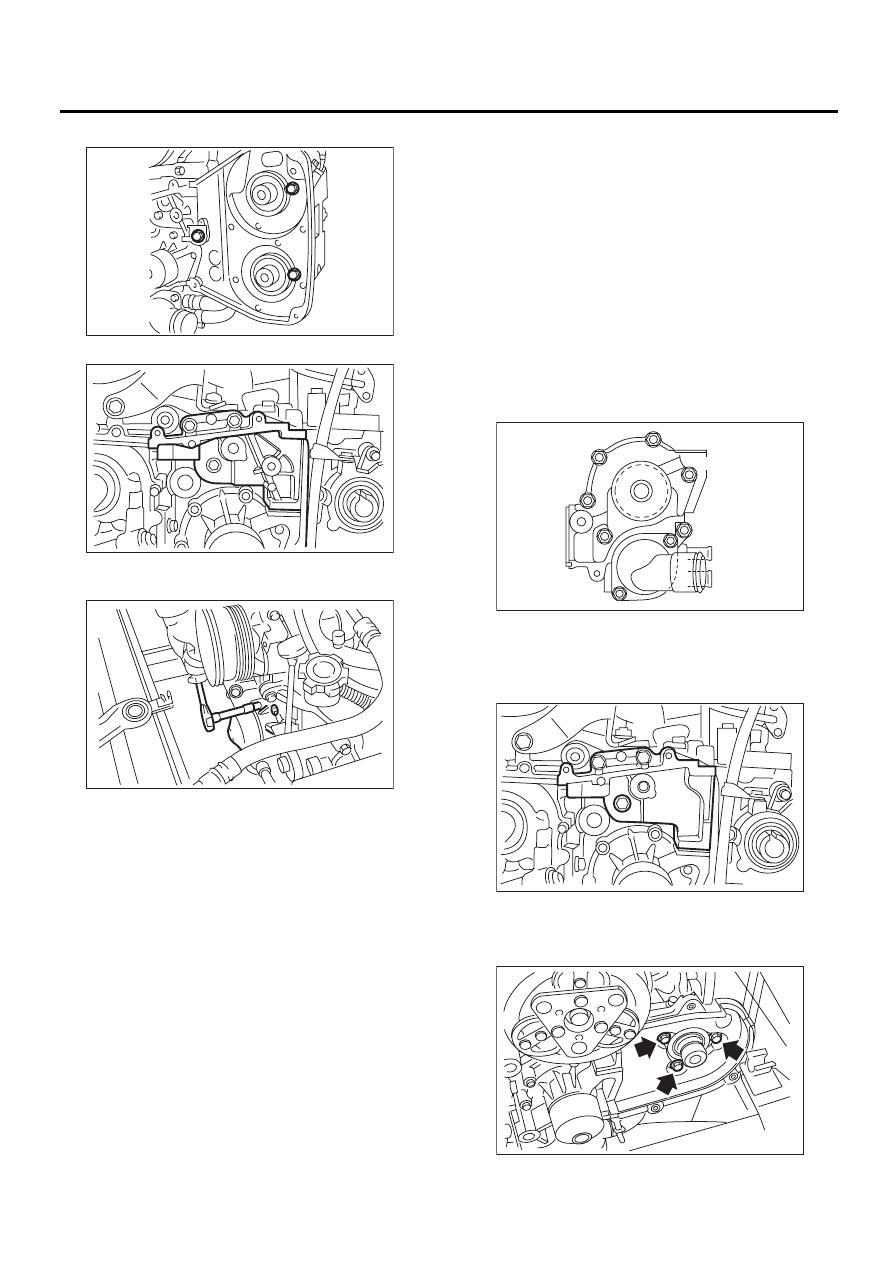

CO(H4SO)-24

Водяной насос

СИСТЕМА ОХЛАЖДЕНИЯ

9) Снимите крышку ремня № 2 (левую).

10) Снимите кронштейн натяжителя.

11) Отсоедините шланг от водяного насоса.
12) Снимите водяной насос.

B: УСТАНОВКА

1. МОДЕЛЬ SOHC

1) Установите водяной насос на блок цилинд-
ров (слева).

ПРИМЕЧАНИЕ:
• Используйте новую прокладку.
• При установке водяного насоса, затяните
болты в два этапа в алфавитном порядке, как
показано на рисунке.

Момент затяжки:

Первый:

12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)

Второй:

12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)

2) Установите шланг на водяной насос.
3) Установите кронштейн натяжителя.

Момент затяжки:

24,5 Нм (2,5 кгс-м, 18,1 фунт-сила-фут)

4) Установите крышку ремня № 2 (левую).

Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

CO-00024

CO-00025

CO-00021

ME-02463

(F)

(E)

(D)

(C)

(B)

(A)

CO-00020

CO-00019

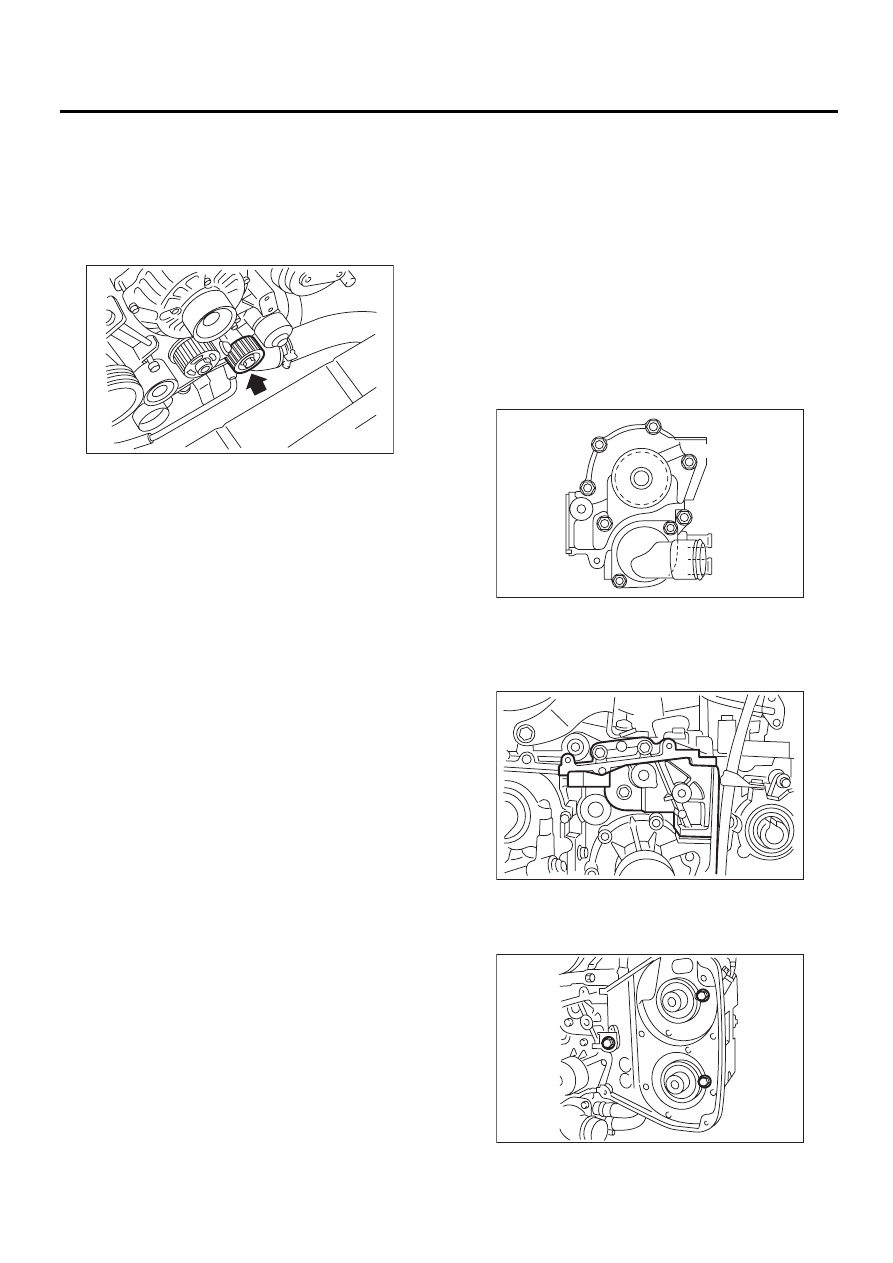

CO(H4SO)-25

Водяной насос

СИСТЕМА ОХЛАЖДЕНИЯ

5) Установите звездочку распределительного
вала (левую) при помощи специального инстру-
мента. <См. ME(H4SO)-51, УСТАНОВКА, Звез-
дочка распределительного вала.>
6) Установите направляющий ролик ремня № 2.

Момент затяжки:

39 Нм (4,0 кгс-м, 18,8 фунт-сила-фут)

7) Удерживая шток натяжителя при помощи
штыря, установите автоматический натяжи-
тель ремня. <См. ME(H4SO)-46, УЗЕЛ АВТО-
МАТИЧЕСКОГО РЕГУЛЯТОРА НАТЯЖЕНИЯ
РЕМНЯ И НАПРАВЛЯЮЩИЙ РОЛИК РЕМНЯ,
УСТАНОВКА, Ремень ГРМ.>
8) Установите ремень ГРМ. <См. ME(H4SO)-47,
РЕМЕНЬ ГРМ, УСТАНОВКА, Ремень ГРМ.>
9) Установите шкив коленчатого вала.
<См. ME(H4SO)-43, УСТАНОВКА, Шкив колен-
чатого вала.>
10) Установите клиновидные ремни.
<См. ME(H4SO)-41, УСТАНОВКА, Клиновид-
ный ремень.>
11) Установите радиатор.
<См. CO(H4SO)-32, УСТАНОВКА, Радиатор.>

2. МОДЕЛЬ DOHC БЕЗ ТУРБОНАДДУВА
И МОДЕЛЬ DOHC С ТУРБОНАДДУВОМ

1) Установите водяной насос на блок цилинд-
ров (слева).

ПРИМЕЧАНИЕ:
• Используйте новую прокладку.
• При установке водяного насоса, затяните
болты в два этапа в алфавитном порядке, как
показано на рисунке.

Момент затяжки:

Первый:

12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)

Второй:

12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)

2) Установите шланг на водяной насос.
3) Установите кронштейн натяжителя.

Момент затяжки:

24,5 Нм (2,5 кгс-м, 18,1 фунт-сила-фут)

4) Установите крышку ремня № 2 (левую).

Момент затяжки:

5 Нм (0,5 кгс-м, 3,6 фунт-сила-фут)

CO-00017

ME-02463

(F)

(E)

(D)

(C)

(B)

(A)

CO-00025

CO-00024

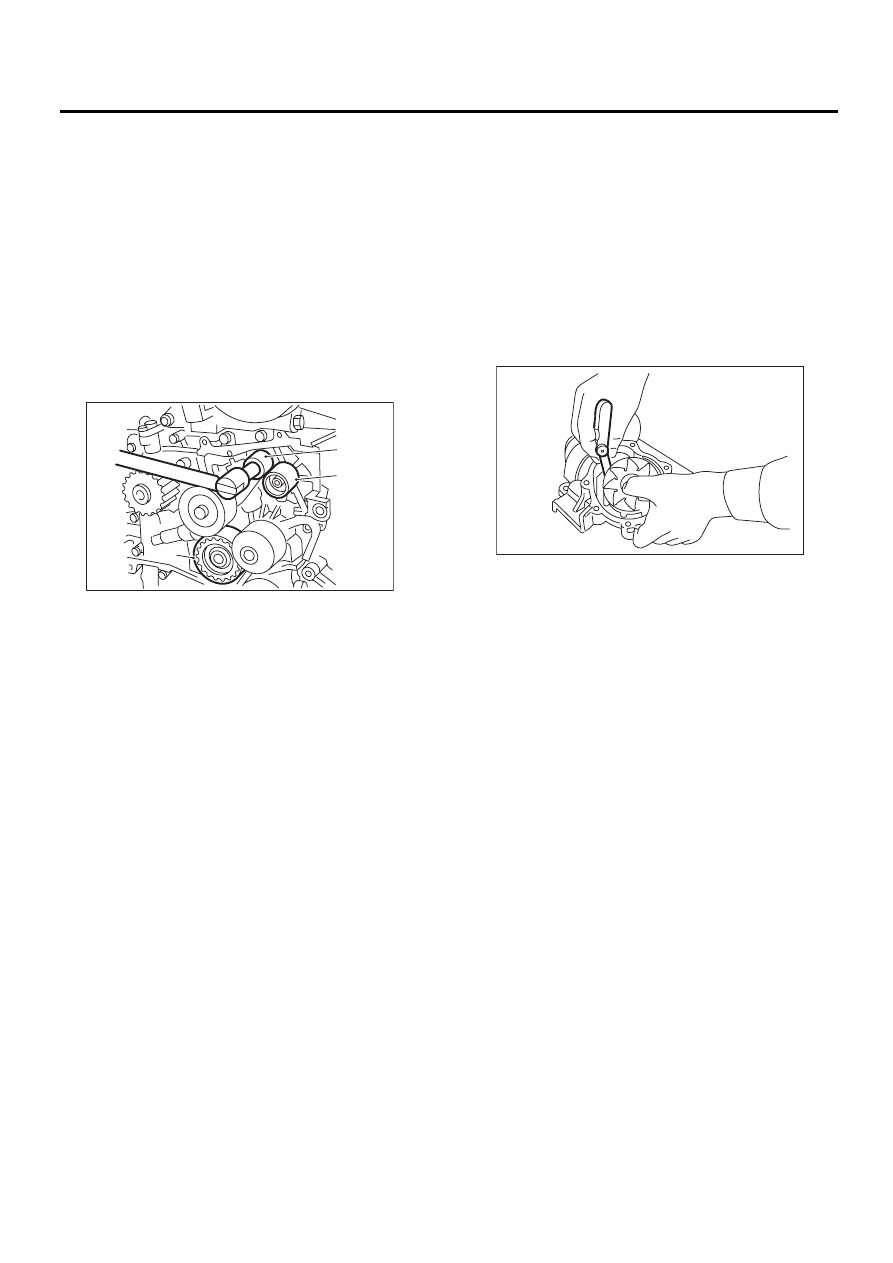

CO(H4SO)-26

Водяной насос

СИСТЕМА ОХЛАЖДЕНИЯ

5) Установите звездочку распределительного
вала (левую) при помощи специального инстру-
мента. <См. ME(H4DO)-69, УСТАНОВКА, Звез-
дочка распределительного вала.>
6) Установите направляющий ролик ремня №2 (С).

Момент затяжки:

39 Нм (4,0 кгс-м, 28,9 фунт-сила-фут)

7) Установите направляющий ролик ремня (В).

Момент затяжки:

39 Нм (4,0 кгс-м, 28,9 фунт-сила-фут)

8) Удерживая шток натяжителя при помощи
штыря, установите автоматический регулятор
натяжения ремня (А). <См. ME(H4DO)-62, УС-
ТАНОВКА, Ремень ГРМ.>

9) Установите ремень ГРМ. <См. ME(H4DO)-62,
УСТАНОВКА, Ремень ГРМ.>
10) Установите шкив коленчатого вала.
<См. ME(H4DO)-57, УСТАНОВКА, Шкив колен-
чатого вала.>
11) Установите клиновидные ремни.
<См. ME(H4DO)-55, УСТАНОВКА, Клиновид-
ный ремень.>
12) Установите радиатор.
<См. CO(H4SO)-32, УСТАНОВКА, Радиатор.>

C: ПРОВЕРКА

1) Проверьте плавность вращения подшипника
водяного насоса.
2) Проверьте шкив водяного насоса на пред-
мет неисправностей.
3) Убедитесь, что крыльчатка не деформиро-
вана и не повреждена.
4) Проверьте зазор между крыльчаткой и кор-
пусом насоса.

Зазор между крыльчаткой и корпусом насоса:

Номинальное значение

0,5 — 1,5 мм (0,020 — 0,060 дюймов)

5) После установки водяного насоса, проверь-
те вал шкива на предмет утечек охлаждающей
жидкости и шумов. При наличии утечек заме-
ните узел водяного насоса.

CO-00023

( A )

( B )

( C )

CO-00293
