Subaru Forester (2008 год). Руководство - часть 80





CO(H4SO)-7

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

2. РАДИАТОР И ЭЛЕКТРИЧЕСКИЙ ВЕНТИЛЯТОР

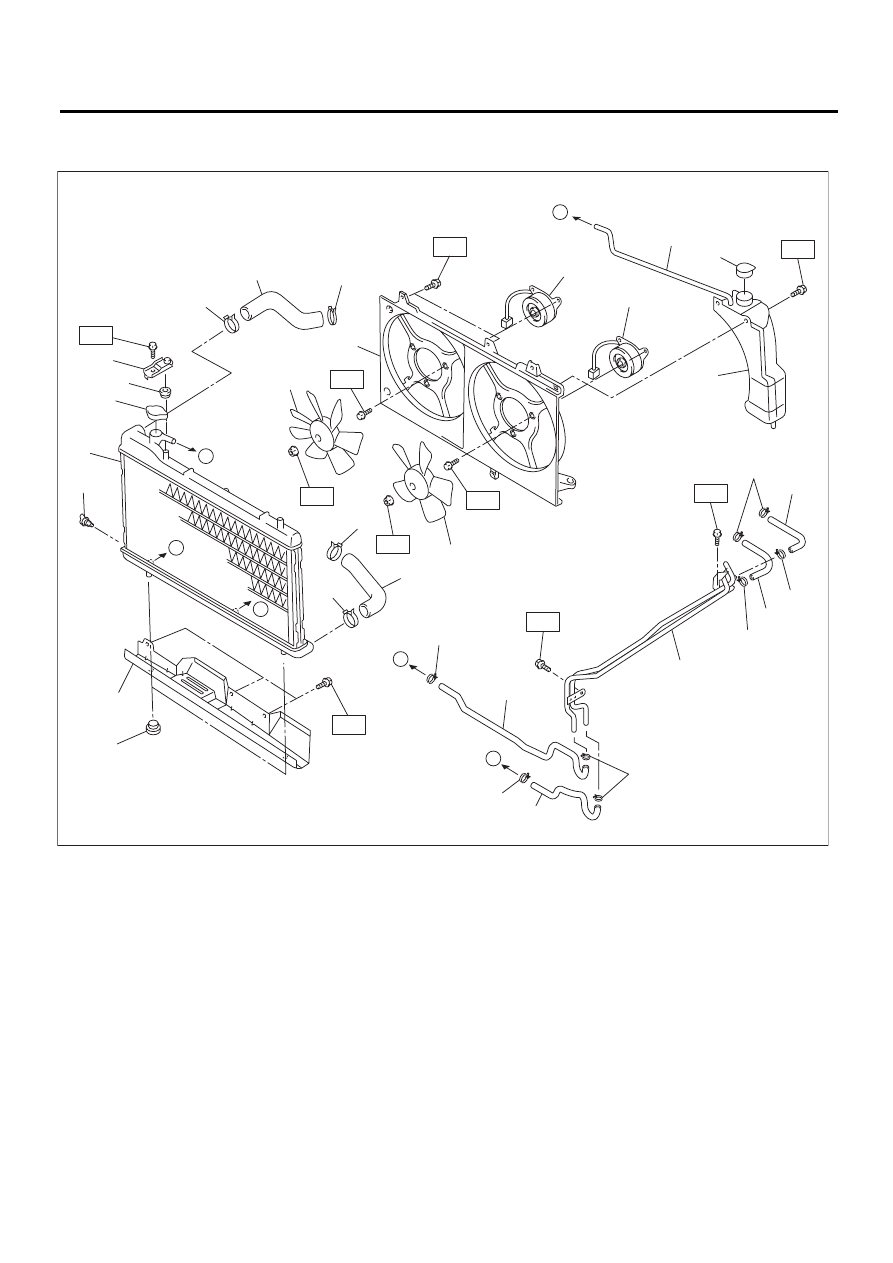

• Модель без турбонаддува

CO-02193

(9)

(10)

(8)

(2)

T3

T2

T2

T4

T4

(14)

(22)

(3)

(4)

(16)

(18)

(7)

(17)

(15)

(15)

(15)

(12)

(11)

(13)

T5

T1

T1

(5)

(5)

(5)

(5)

(6)

(21)

A

A

C

T3

B

(23)

(1)

(20)

(19)

T5

(24)

B

C

(15)

(15)

(15)

CO(H4SO)-8

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

(1) Нижняя подушка радиатора

(12) Электродвигатель вспомогатель-

ного вентилятора радиатора

(22) Сливная пробка ра-

диатора

(2) Радиатор

(13) Основной вентилятор радиатора

(23) Крышка радиатора

(3) Верхняя подушка радиатора

(14) Электродвигатель основного вен-

тилятора радиатора

(24) Нижний кожух ради-

атора (модель AT)

(4) Верхний кронштейн радиатора

(15) Хомут шланга ATF (модель AT)





(5) Хомут

(16) Шланг ATF А (модель AT)

Момент затяжки:
Нм (кгс-м, фунт-сила фут)

(6) Впускной шланг радиатора

(17) Шланг ATF В (модель AT)

T1: 4,4 (0,45, 3,3)

(7) Крышка расширительного бачка охлаждающей

жидкости двигателя

(18) Трубка ATF (модель AT)

T2: 7,5 (0,76, 5,5)

(8) Переливной шланг

(19) Шланг ATF С (модель AT)

T3: 18 (1,8, 13,3)

(9) Расширительный бачок охлаждающей жидкости

двигателя

(20) Шланг ATF D (модель AT)

T4: 3,4 (0,35, 2,5)

(10) Кожух вентилятора радиатора

(21) Выпускной шланг радиатора

T5: 4,9 (0,50, 3,6)

(11) Вспомогательный вентилятор радиатора









CO(H4SO)-9

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

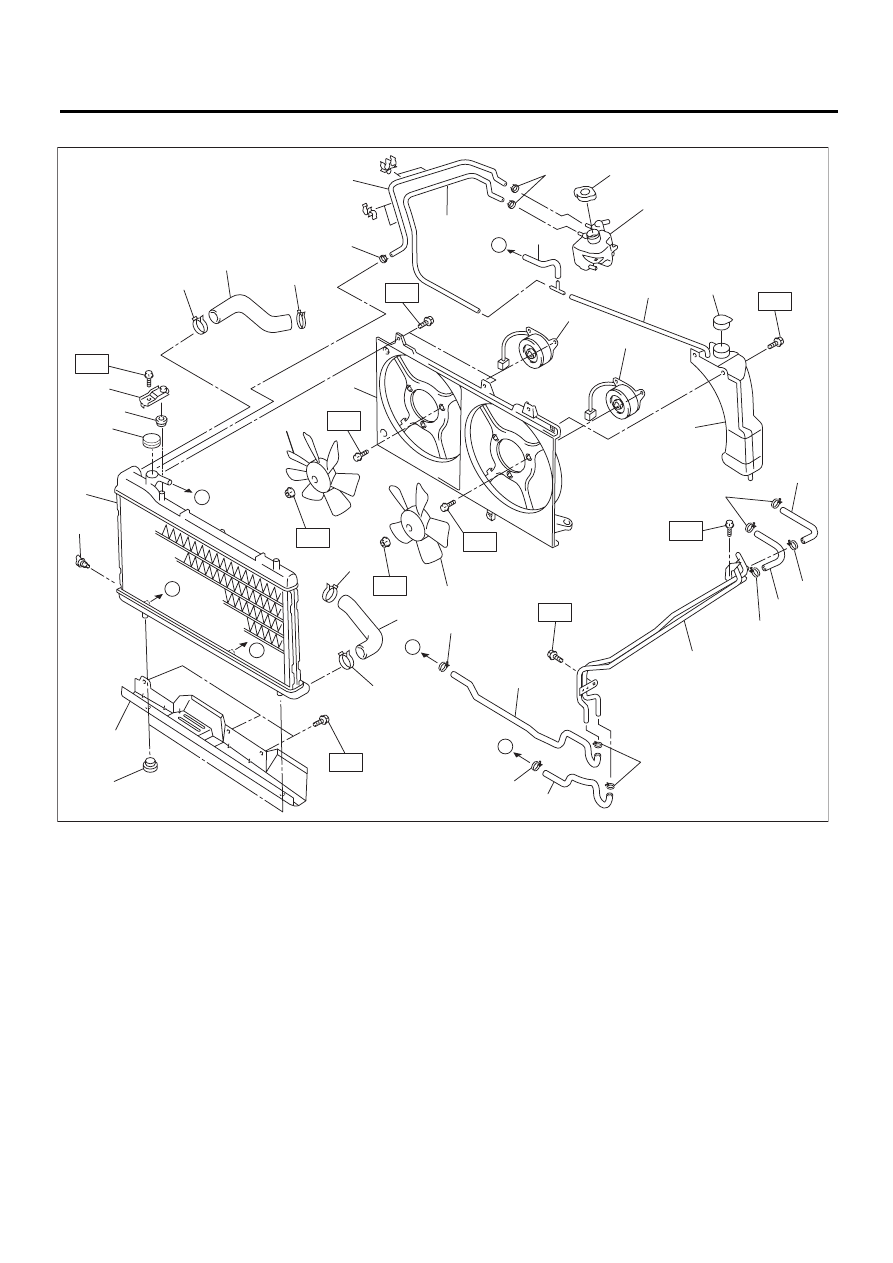

• Модель с турбонаддувом

CO-02194

(9)

(1)

(10)

(8)

T2

T4

T4

(14)

(20)

(19)

(7)

(12)

(29)

(11)

(13)

T5

T5

T1

T1

(5)

(5)

(5)

(5)

(5)

(6)

(21)

(27)

(25)

(24)

(23)

(26)

(5)

B

C

T2

(16)

(18)

(17)

(15)

(15)

(15)

(15)

T3

(15)

(15)

(2)

T3

(22)

(3)

(4)

(11)

A

A

C

B

(28)

CO(H4SO)-10

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.

(1)

Нижняя подушка радиатора

(13)

Основной вентилятор радиатора

(25)

Переливной шланг В

(2)

Радиатор

(14)

Электродвигатель основного
вентилятора радиатора

(26)

Нижний кожух радиатора
(модель AT)

(3)

Верхняя подушка радиатора

(15)

Хомут шланга ATF (модель AT)

(27)

Вентиляционный шланг

(4)

Верхний кронштейн радиатора

(16)

Шланг ATF А (модель AT)

(28)

Крышка радиатора

(5)

Хомут

(17)

Шланг ATF В (модель AT)

(29)

Переливной шланг C

(6)

Впускной шланг радиатора

(18)

Трубка ATF (модель AT)





(7)

Крышка расширительного бачка
охлаждающей жидкости двигате-
ля

(19)

Шланг ATF С (модель AT)

Момент затяжки:
Нм (кгс-м, фунт-сила фут)

(8)

Переливной шланг А

(20)

Шланг ATF D (модель AT)

T1: 4,4 (0,45, 3,3)

(9)

Расширительный бачок охлажда-
ющей жидкости двигателя

(21)

Выпускной шланг радиатора

T2: 7,5 (0,76, 5,5)

(10)

Кожух вентилятора радиатора

(22)

Сливная пробка радиатора

T3: 18 (1,8, 13,3)

(11)

Вспомогательный вентилятор ра-
диатора

(23)

Заправочный бачок охлаждаю-
щей жидкости двигателя

T4: 3,4 (0,35, 2,5)

(12)

Электродвигатель вспомогатель-
ного вентилятора радиатора

(24)

Крышка заправочного бачка ох-
лаждающей жидкости двигателя

T5: 4,9 (0,50, 3,6)
