Subaru Forester (2008 год). Руководство - часть 66





ME(H4SO)-65

Головка блока цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

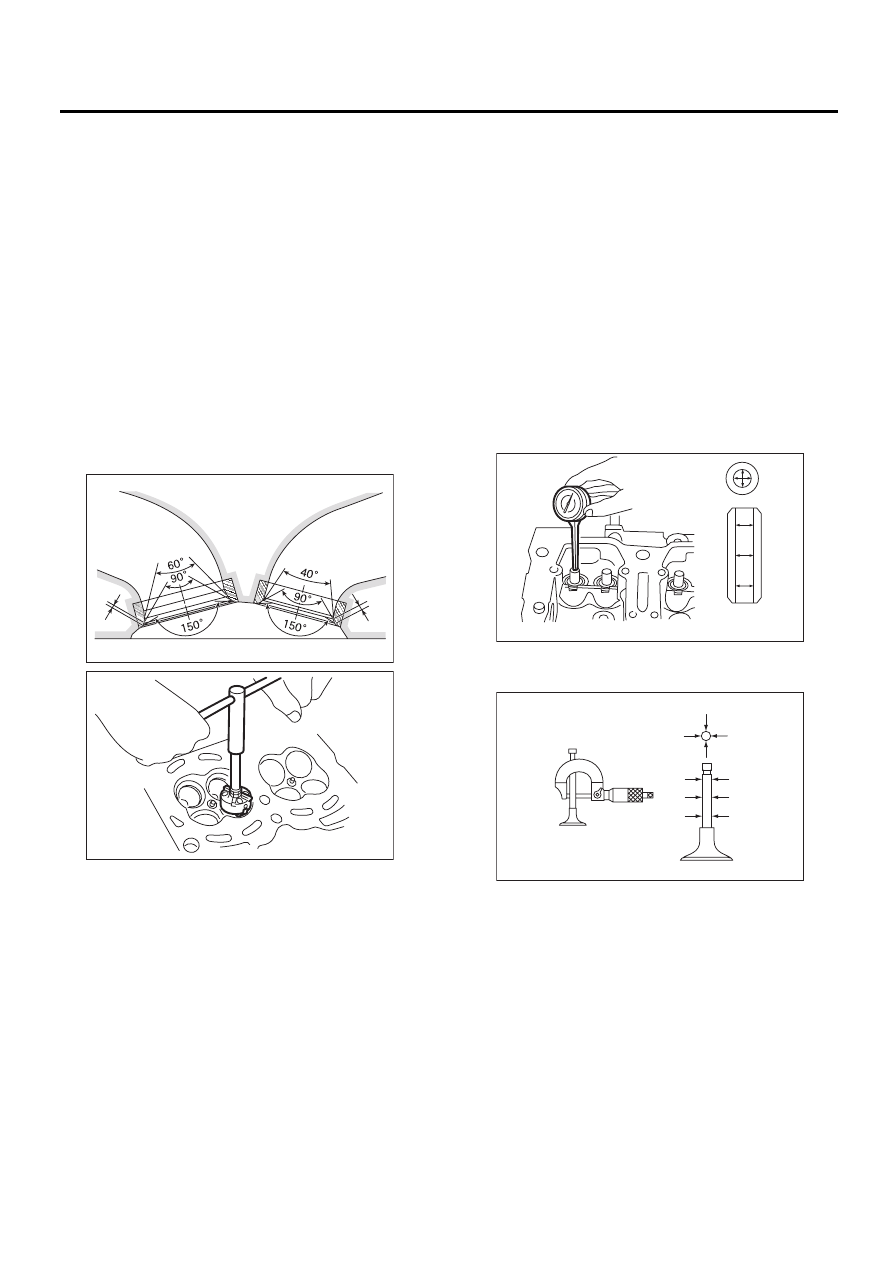

2. СЕДЛО КЛАПАНА

Проверьте седла впускного и выпускного кла-
панов и исправьте контактные поверхности
при помощи развертки седла клапана в том
случае, если они повреждены или если замене-
ны направляющие втулки клапанов.

Ширина седла клапана W:

Впускной (A)

Номинальное значение

0,8 — 1,4 мм (0,03 — 0,055 дюймов)

Предельное значение

1,7 мм (0,067 дюйма)

Выпускной (B)

Номинальное значение

1,2 — 1,8 мм (0,047 — 0,071 дюймов)

Предельное значение

2,2 мм (0,087 дюйма)

3. НАПРАВЛЯЮЩАЯ ВТУЛКА КЛАПАНА

1) Проверьте зазор между направляющей втул-
кой клапана и штоком. Зазор можно проверить
измерением внешнего диаметра штока клапана
при помощи микрометра и внутреннего диамет-
ра направляющей втулки клапана при помощи
нутромера.

Зазор между направляющей втулкой клапа-
на и штоком клапана:

Номинальное значение

Впускной

0,035 — 0,062 мм (0,0014 — 0,0024 дюймов)

Выпускной

0,040 — 0,067 мм (0,0016 — 0,0026 дюймов)

Предельное значение

0,15 мм (0,0059 дюйма)

W

W

(A)

(B)

ME-00397

ME-00287

(A) Направляющая втулка клапана

ME-00763

(A)

ME-00289

X

Y

ME(H4SO)-66

Головка блока цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

2) Если зазор между направляющей втулкой
клапана и штоком превышает предельное зна-
чение, замените направляющую втулку клапа-
на или сам клапан, в зависимости от того, где
имеется больший уровень износа или повреж-
дений и т.д. См. соответствующую процедуру
для замены направляющей втулки клапана.

Внутренний диаметр направляющей втулки
клапана:

6,000 — 6,012 мм (0,2362 — 0,2367 дюймов)

Внешние диаметры штока клапана:

Впускной

5,950 — 5,965 мм (0,2343 — 0,2348 дюймов)

Выпускной

5,945 — 5,960 мм (0,2341 — 0,2346 дюймов)

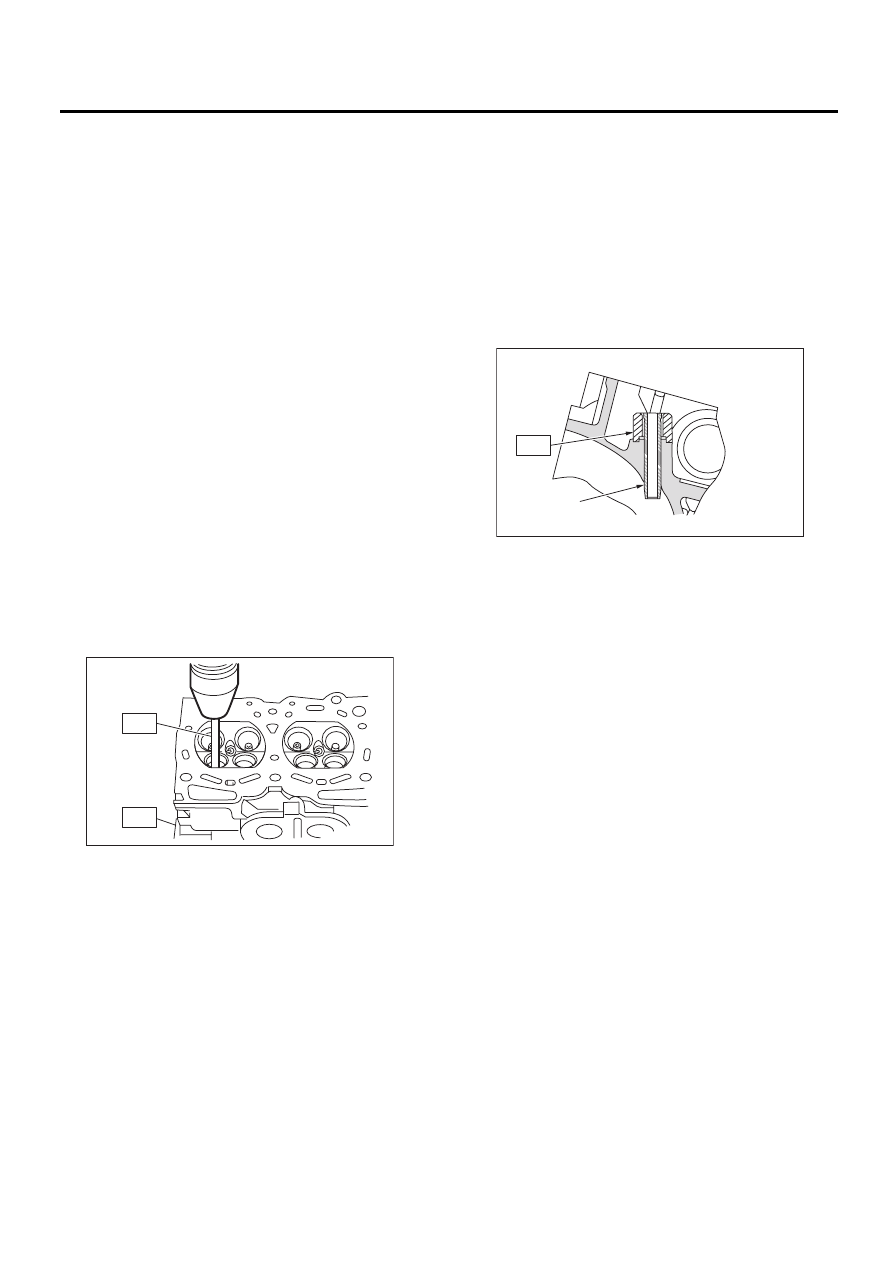

(1) Установите головку блока цилиндров на
специальный инструмент ST1 камерой сго-
рания вверх, так, чтобы направляющие
втулки клапанов совпадали с отверстиями
в ST1.
(2) Вставьте специальный инструмент ST2 в
направляющую втулку клапана и выдавите
ее вниз, удаляя направляющую втулку кла-
пана.

ST1

498267800

СТОЛ ГОЛОВКИ БЛОКА
ЦИЛИНДРОВ

ST2

499767200

СЪЕМНИК НАПРАВЛЯЮ-
ЩИХ ВТУЛОК КЛАПАНОВ

(3) Переверните головку блока цилиндров
верхней стороной вниз и разместите специ-
альный инструмент так, как показано на ри-
сунке.

Сторона впуска:
ST

499767700

ПРИСПОСОБЛЕНИЕ ДЛЯ
РЕГУЛИРОВКИ НАПРАВЛЯ-
ЮЩИХ ВТУЛОК КЛАПАНОВ

Сторона выпуска:
ST

499767800

ПРИСПОСОБЛЕНИЕ ДЛЯ
РЕГУЛИРОВКИ НАПРАВЛЯ-
ЮЩИХ ВТУЛОК КЛАПАНОВ

(4) Перед установкой новой направляющей
втулки клапана, убедитесь, что на внутрен-
ней поверхности отверстий направляющих
втулок клапанов в головке блока цилинд-
ров нет царапин или других повреждений.

ME-00290

ST2

ST1

(A) Направляющая втулка клапана

(A)

ME-00291

ST

ME(H4SO)-67

Головка блока цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

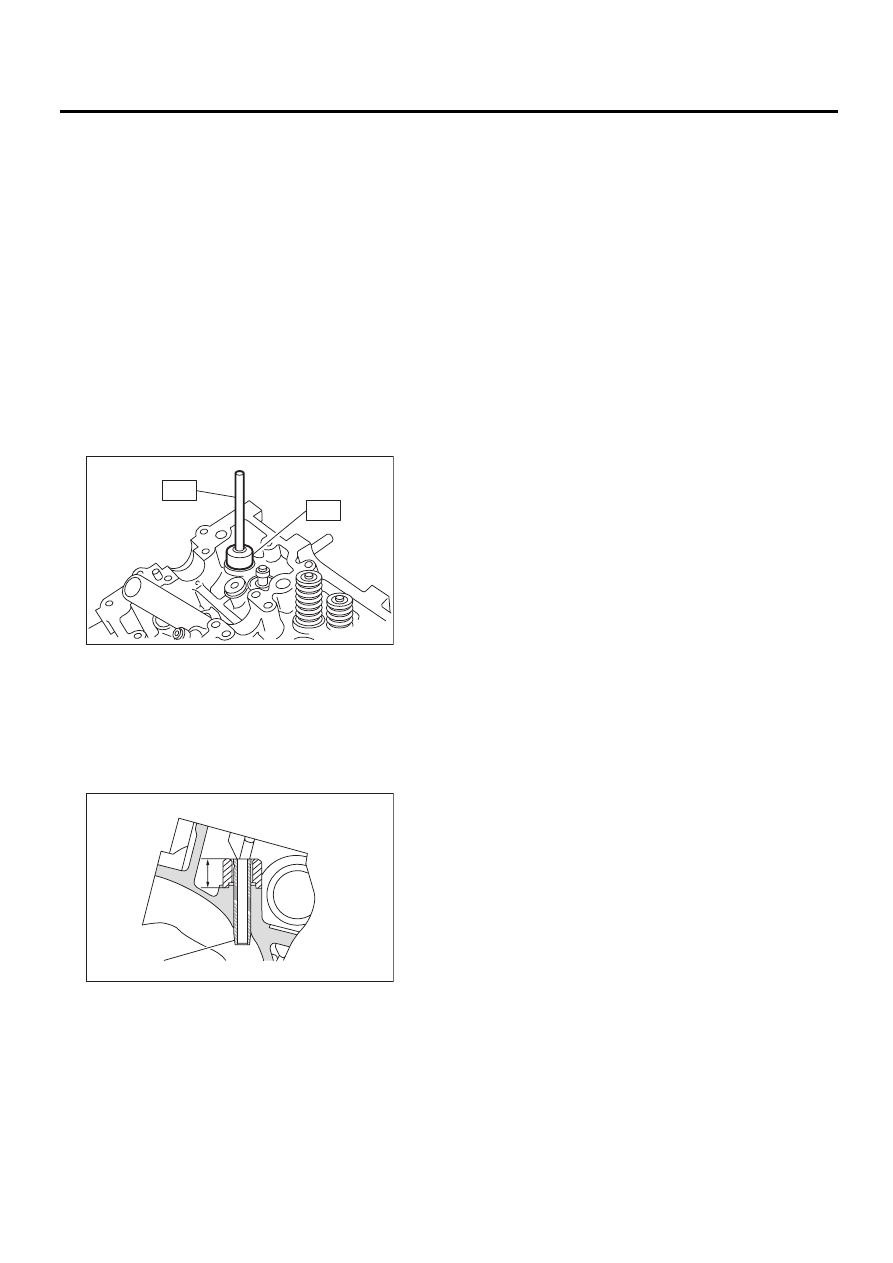

(5) Поместите новую направляющую втулку
клапана, покрытую достаточным количест-
вом масла, в цилиндр и вставьте в нее спе-
циальный инструмент ST1. Запрессуйте ее,
пока верхний торец направляющей втулки
клапана не встанет заподлицо с верхней
поверхностью специального инструмента
ST2.

ST1

499767200

СЪЕМНИК НАПРАВЛЯЮ-
ЩИХ ВТУЛОК КЛАПАНОВ

Сторона впуска:
ST2

499767700

ПРИСПОСОБЛЕНИЕ ДЛЯ
РЕГУЛИРОВКИ НАПРАВЛЯ-
ЮЩИХ ВТУЛОК КЛАПАНОВ

Сторона выпуска:
ST2

499767800

ПРИСПОСОБЛЕНИЕ ДЛЯ
РЕГУЛИРОВКИ НАПРАВЛЯ-
ЮЩИХ ВТУЛОК КЛАПАНОВ

(6) Проверьте выступание направляющей
втулки клапана.

Выступание направляющей втулки клапана L:

Впускной

20,0 — 21,0 мм (0,787 — 0,827 дюймов)

Выпускной

16,5 — 17,5 мм (0,650 — 0,689 дюймов)

(A) Направляющая втулка клапана

ST2

ME-00292

ST1

ME-00293

(A)

L

ME(H4SO)-68

Головка блока цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

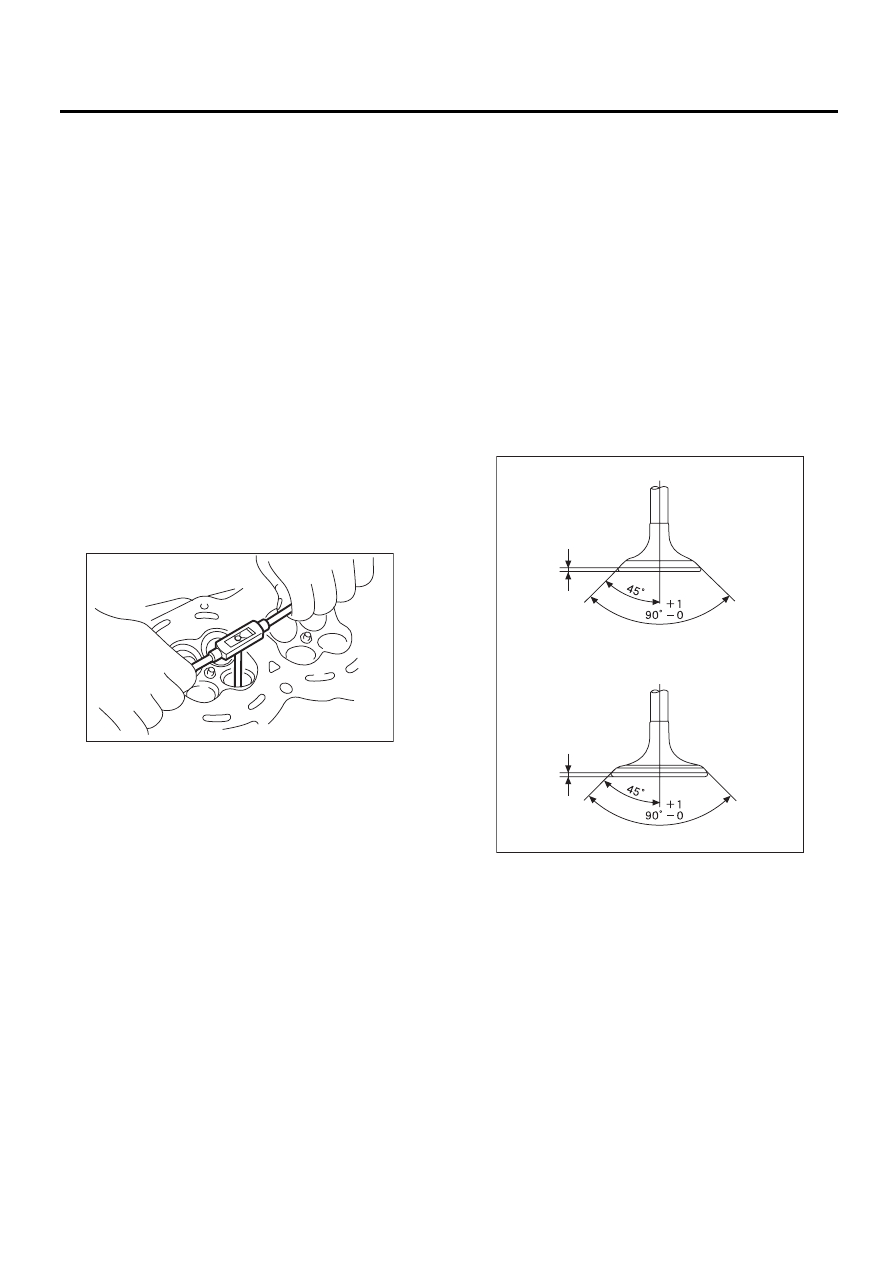

(7) Разверните внутреннюю часть направ-
ляющей втулки клапана при помощи специ-
ального инструмента. Установите специаль-
ный инструмент на направляющую втулку
клапана и медленно поворачивайте специ-
альный инструмент, слегка нажимая на него.
Вытащите специальный инструмент, вращая
его по часовой стрелке.

ПРИМЕЧАНИЕ:
• При разворачивании нанесите на специаль-
ный инструмент моторное масло.
• В случае повреждения внутренней поверх-
ности направляющей втулки клапана, конец
специального инструмента необходимо слегка
поправить на заточном станке.
• Если внутренняя поверхность направляю-
щей втулки клапана становится гладкой и
блестящей, а специальный инструмент не сни-
мает с нее стружку, используйте новый специ-
альный инструмент или исправьте старый.
ST

499767400

РАЗВЕРТКА ДЛЯ НАПРАВ-
ЛЯЮЩИХ ВТУЛОК КЛАПА-
НОВ

(8) После разворачивания, очистите на-
правляющую втулку клапана, чтобы уда-
лить стружку.
(9) Проверьте условия контакта между кла-
паном и седлом клапана после замены на-
правляющей втулки клапана.

4. ВПУСКНОЙ И ВЫПУСКНОЙ КЛАПАН

1) Проверьте фланец и шток клапана, и заме-
ните клапан на новый в случае, если он пов-
режден, изношен, деформирован, или если
размер “H” меньше установленного предела.

Толщина кромки головки Н:

Впускной

Номинальное значение

0,8 — 1,2 мм (0,03 — 0,047 дюймов)

Предельное значение

0,6 мм (0,024 дюйма)

Выпускной

Номинальное значение

1,0 — 1,4 мм (0,039 — 0,055 дюймов)

Предельное значение

0,6 мм (0,024 дюйма)

2) Нанесите небольшое количество шлифо-
вального состава на поверхность седла и при-
трите поверхности клапана и седла. После при-
тирки установите маслосъемный колпачок.

ПРИМЕЧАНИЕ:
Впускной и выпускной клапаны можно отли-
чить по разнице их полной длины.

Полная длина клапана:

Впускной

120,6 мм (4,75 дюйма)

Выпускной

121,7 мм (4,79 дюйма)

ME-00294

ME-00758

H

H

(B)

(A)
