Subaru Forester (2008 год). Руководство - часть 62





ME(H4SO)-49

Ремень ГРМ

МЕХАНИЧЕСКАЯ ЧАСТЬ

(3) Затяните болты, крепящие направляю-
щую ремня ГРМ.

Момент затяжки:

9,75 Нм (1,0 кгс-м, 7,2 фунт-сила-фут)

9) Установите крышку ремня ГРМ.
<См. ME(H4SO)-44, УСТАНОВКА, Крышка ремня
ГРМ.>
10) Установите шкив коленчатого вала. <См.
ME(H4SO)-43, УСТАНОВКА, Шкив коленчатого
вала.>
11) Установите клиновидные ремни. <См.
ME(H4SO)-41, УСТАНОВКА, Клиновидный ре-
мень.>

C: ПРОВЕРКА

1. РЕМЕНЬ ГРМ

1) Проверьте зубья ремня ГРМ на предмет раз-
рывов, трещин или износа. При наличии каких-
либо дефектов, замените ремень ГРМ.
2) Проверьте состояние поверхности обратной
стороны ремня ГРМ. При наличии трещин заме-
ните ремень ГРМ.

ОСТОРОЖНО:
• Будьте осторожны, не допускайте контак-
та масла, смазки или охлаждающей жид-
кости с ремнем. В случае, если это произош-
ло, быстро удалите.
• Не допускайте резких перегибов ремня
ГРМ.

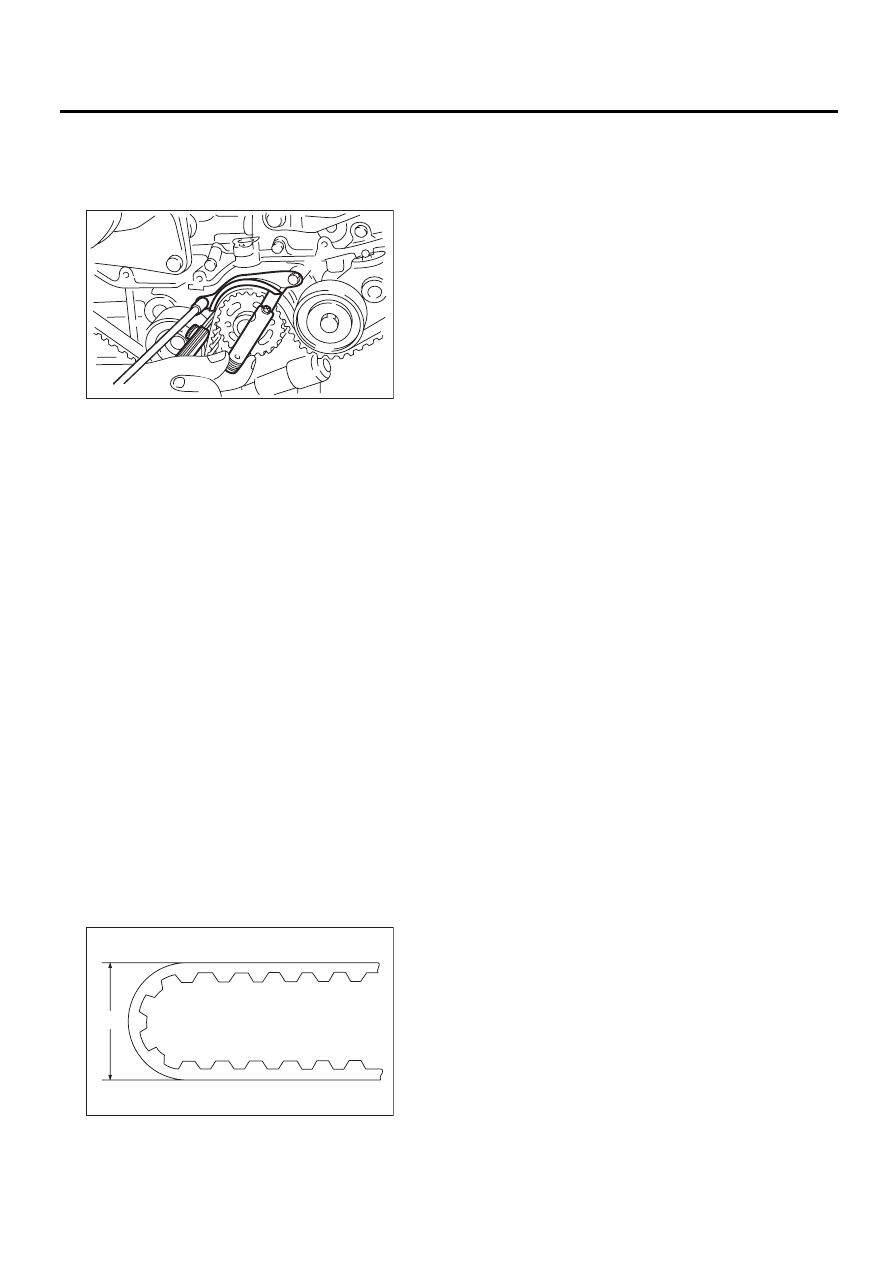

Диаметр h:

60 мм (2,36 дюйма) или более

2. АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР
НАТЯЖЕНИЯ РЕМНЯ

1) Визуально проверьте сальники на предмет
утечек, концы штока на предмет чрезмерного
износа или царапин. При необходимости, заме-
ните узел автоматического регулятора натя-
жения ремня.

ПРИМЕЧАНИЕ:
Небольшие следы масла на сальнике штока не
являются признаком проблемы.
2) Убедитесь, что шток регулятора не движет-
ся при приложении к нему давления в 165 Н
(16,8 кгс, 37,1 фунт-силы). Это является про-
веркой жесткости штока регулятора.
3) Если шток регулятора недостаточно жест-
кий и свободно двигается при приложении дав-
ления в 165 Н (16,8 кгс, 37,1 фунт-силы), про-
верьте его при помощи следующих процедур:

(1) Медленно вдавите шток регулятора вниз
до торцевой поверхности цилиндра. Повто-
рите эту операцию три раза.
(2) При полностью поднятом штоке регуля-
тора, приложение давление в 165 Н (16,8 кгс,
37,1 фунт-силы). Проверьте движение што-
ка регулятора.
(3) Если шток регулятора недостаточно жес-
ткий и движется вниз, замените узел авто-
матического регулятора натяжения ремня
на новый.

ОСТОРОЖНО:
• Для смещения штока регулятора вниз
всегда используйте пресс вертикального
типа.
• Не используйте вместо него тиски гори-
зонтального типа.
• Нажимайте на шток регулятора верти-
кально.
• Запрессовывайте шток регулятора посте-
пенно, в течение трех минут и более.
• Не допускайте превышения давления в
9,807 Н (1,000 кгс, 2,205 фунтов).
• Запрессуйте шток регулятора до торце-
вой поверхности цилиндра. Однако, не
вдавливайте шток регулятора ниже торце-
вой поверхности цилиндра. Это может при-
вести к повреждению цилиндра.

ME-00247

ME-00248

h

ME(H4SO)-50

Ремень ГРМ

МЕХАНИЧЕСКАЯ ЧАСТЬ

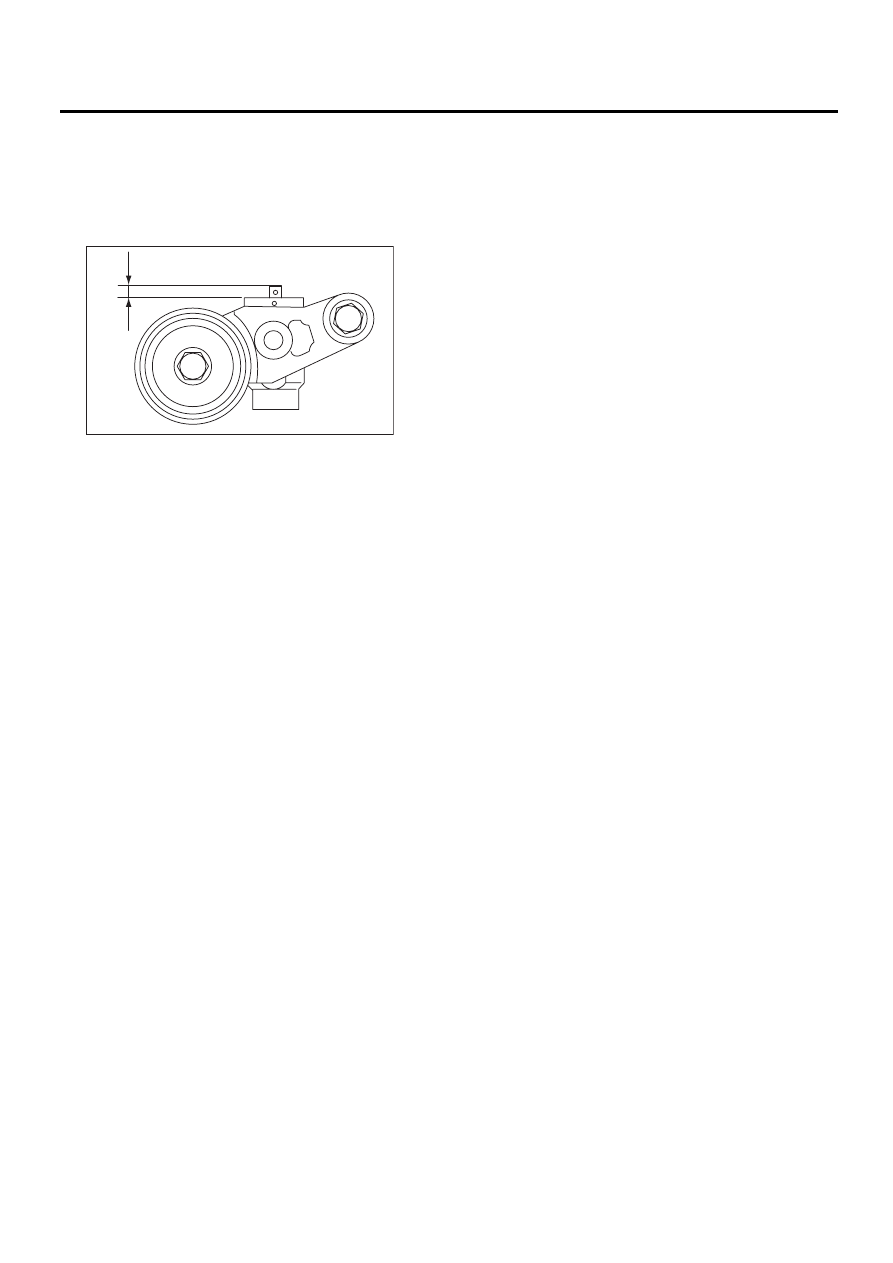

4) Измерьте выступание штока (H) над торце-
вой поверхностью корпуса. Если оно не соот-
ветствует заданному значению, замените де-
таль на новую.

Выступание штока Н:

5,2 — 6,2 мм (0,205 — 0,244 дюймов)

3. ШКИВ НАТЯЖИТЕЛЯ РЕМНЯ

1) Проверьте сопряженные поверхности ремня
ГРМ и точку контакта штока регулятора на
предмет чрезмерного износа или царапин. При
неисправности замените узел автоматическо-
го регулятора натяжения ремня.
2) Проверьте плавность вращения шкива натя-
жителя ремня. Замените при наличии шума или
избыточного люфта.
3) Проверьте шкив натяжителя ремня на пред-
мет утечки смазки.

4. НАПРАВЛЯЮЩИЙ РОЛИК РЕМНЯ

1) Проверьте плавность вращения натяжного
ролика ремня. Замените при наличии шума или
избыточного люфта.
2) Проверьте внешние контактные поверхнос-
ти натяжного ролика на предмет чрезмерного
износа или царапин.
3) Проверьте направляющий ролик ремня на
предмет утечки смазки.

ME-00249

H

ME(H4SO)-51

Звездочка распределительного вала

МЕХАНИЧЕСКАЯ ЧАСТЬ

16.Звездочка

распределительного вала

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене отдельной детали, выполняйте ра-
боту на установленном в кузове двигателе.
1) Снимите клиновидные ремни.
<См. ME(H4SO)-40, СНЯТИЕ, Клиновидный ре-
мень.>
2) Снимите шкив коленчатого вала.
<См. ME(H4SO)-43, СНЯТИЕ, Шкив коленчато-
го вала.>
3) Снимите крышку ремня ГРМ. <См. ME(H4SO)-
44, СНЯТИЕ, Крышка ремня ГРМ.>
4) Снимите ремень ГРМ.
<См. ME(H4SO)-45, СНЯТИЕ, Ремень ГРМ.>
5) Снимите датчик положения распредели-
тельного вала. <См. FU(H4SO)-27, СНЯТИЕ,
Датчик положения распределительного вала.>

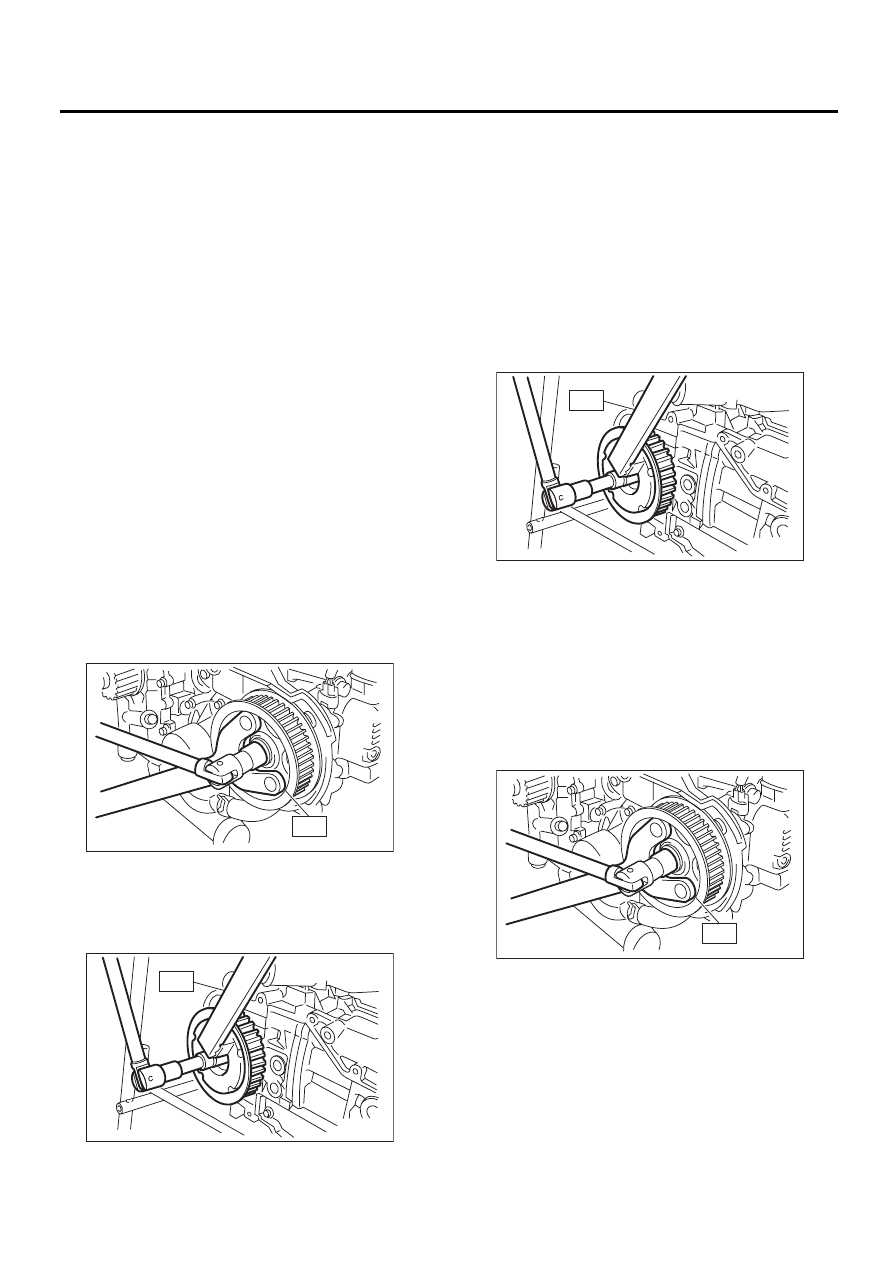

6) При помощи специального инструмента за-
крепите звездочку распределительного вала
№2 и снимите ее с распределительного вала.
ST

18231AA010

КЛЮЧ ЗВЕЗДОЧКИ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА

ПРИМЕЧАНИЕ:
Также может использоваться КЛЮЧ ЗВЕЗДОЧ-
КИ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (499207100).

7) При помощи специального инструмента за-
крепите звездочку распределительного вала
№1 и снимите ее с распределительного вала.
ST

499207400

КЛЮЧ ЗВЕЗДОЧКИ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА

B: УСТАНОВКА

1) При помощи специального инструмента за-
крепите звездочку распределительного вала
№1 и установите ее на распределительный вал.

ПРИМЕЧАНИЕ:
При установке не перепутайте левую и правую
звездочки распределительного вала. Они
обозначены буквами L и R.
ST

499207400

КЛЮЧ ЗВЕЗДОЧКИ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА

Момент затяжки:

78 Нм (8,0 кгс-м, 57,5 фунт-сила-фут)

2) Установите звездочку распределительного
вала №2. Для блокировки распределительного
вала используйте специальный инструмент.
ST

18231AA010

КЛЮЧ ЗВЕЗДОЧКИ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА

ПРИМЕЧАНИЕ:
Также может использоваться КЛЮЧ ЗВЕЗДОЧ-
КИ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (499207100).

Момент затяжки:

78 Нм (8,0 кгс-м, 57,5 фунт-сила-фут)

3) Установите датчик положения распредели-
тельного вала. <См. FU(H4SO)-27, УСТАНОВКА,
Датчик положения распределительного вала.>
4) Установите ремень ГРМ. <См. ME(H4SO)-46,
УСТАНОВКА, Ремень ГРМ.>
5) Установите крышку ремня ГРМ.
<См. ME(H4SO)-44, УСТАНОВКА, Крышка рем-
ня ГРМ.>

ME-00250

ST

ME-00251

ST

ME-00251

ST

ME-00250

ST

ME(H4SO)-52

Звездочка распределительного вала

МЕХАНИЧЕСКАЯ ЧАСТЬ

6) Установите шкив коленчатого вала. <См.
ME(H4SO)-43, УСТАНОВКА, Шкив коленчатого
вала.>
7) Установите клиновидные ремни. <См.
ME(H4SO)-41, УСТАНОВКА, Клиновидный ре-
мень.>

C: ПРОВЕРКА

1) Проверьте зубья звездочки распредели-
тельного вала на предмет чрезмерного износа
и царапин.
2) Убедитесь, что между звездочкой распреде-
лительного вала и шпонкой нет люфта.
3) Проверьте выступ звездочки распредели-
тельного вала, используемый для работы дат-
чика, на предмет повреждений и загрязнений
посторонними веществами.
