ME(H4SO)-9

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

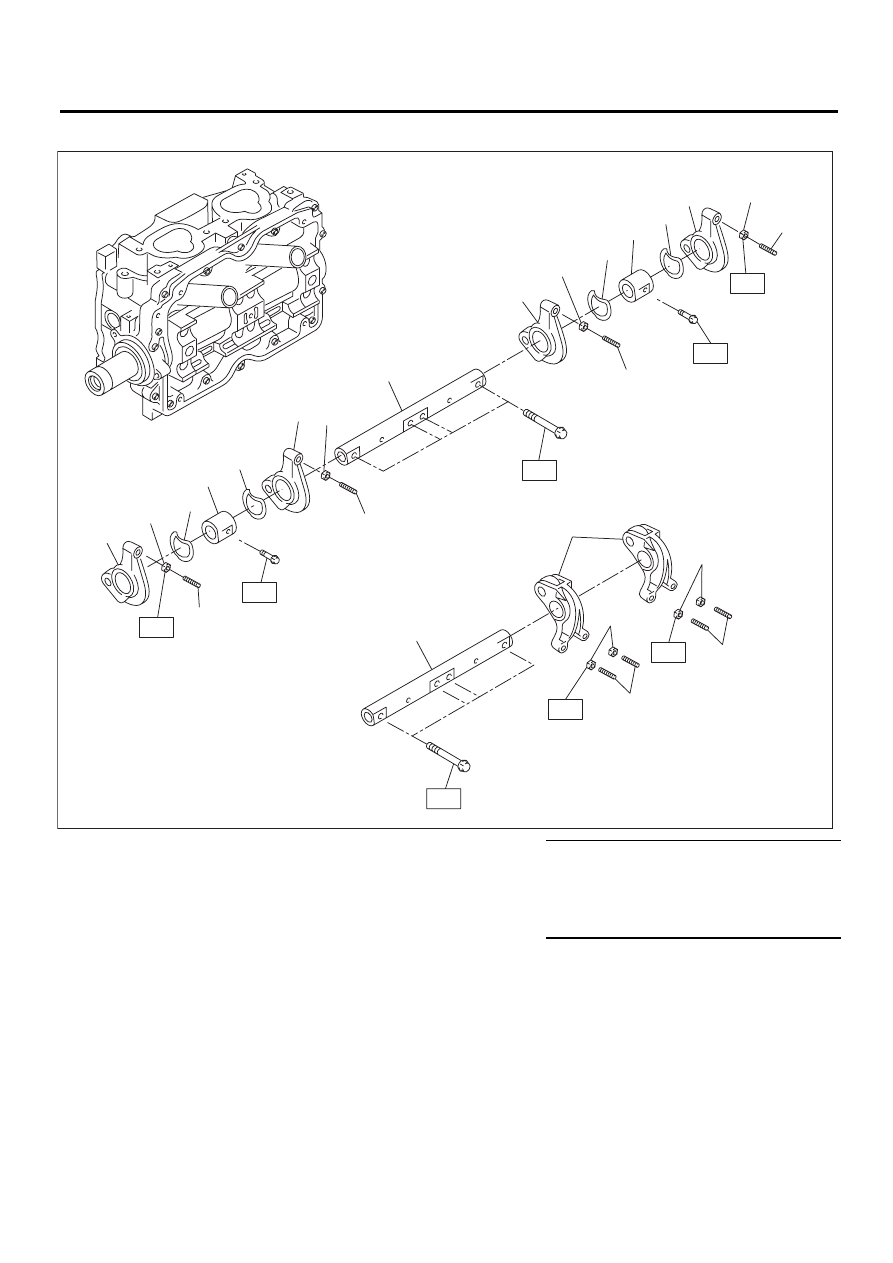

3. УЗЕЛ КОРОМЫСЛА КЛАПАНА

(1) Рычаг коромысла впускного клапана (5) Опора вала коромысла

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2) Гайка коромысла клапана

(6) Вал впускного коромысла

T1: 5 (0,5, 3,7)

(3) Винт регулировки коромысла клапана (7) Вал выпускного коромысла

T2: 9,75 (1,0, 7,2)

(4) Пружина

(8) Рычаг коромысла выпуск-

ного клапана

T3: 25 (2,5, 18,4)

ME-00187

(2)

(2)

(2)

(3)

(3)

(3)

(3)

(4)

(5)

(4)

(1)

(2)

(6)

(8)

(7)

(1)

(2)

(2)

(3)

(3)

(4)

(4)

(1)

(5)

(1)

T2

T1

T3

T1

T2

T3

T2

T2

ME(H4SO)-10

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

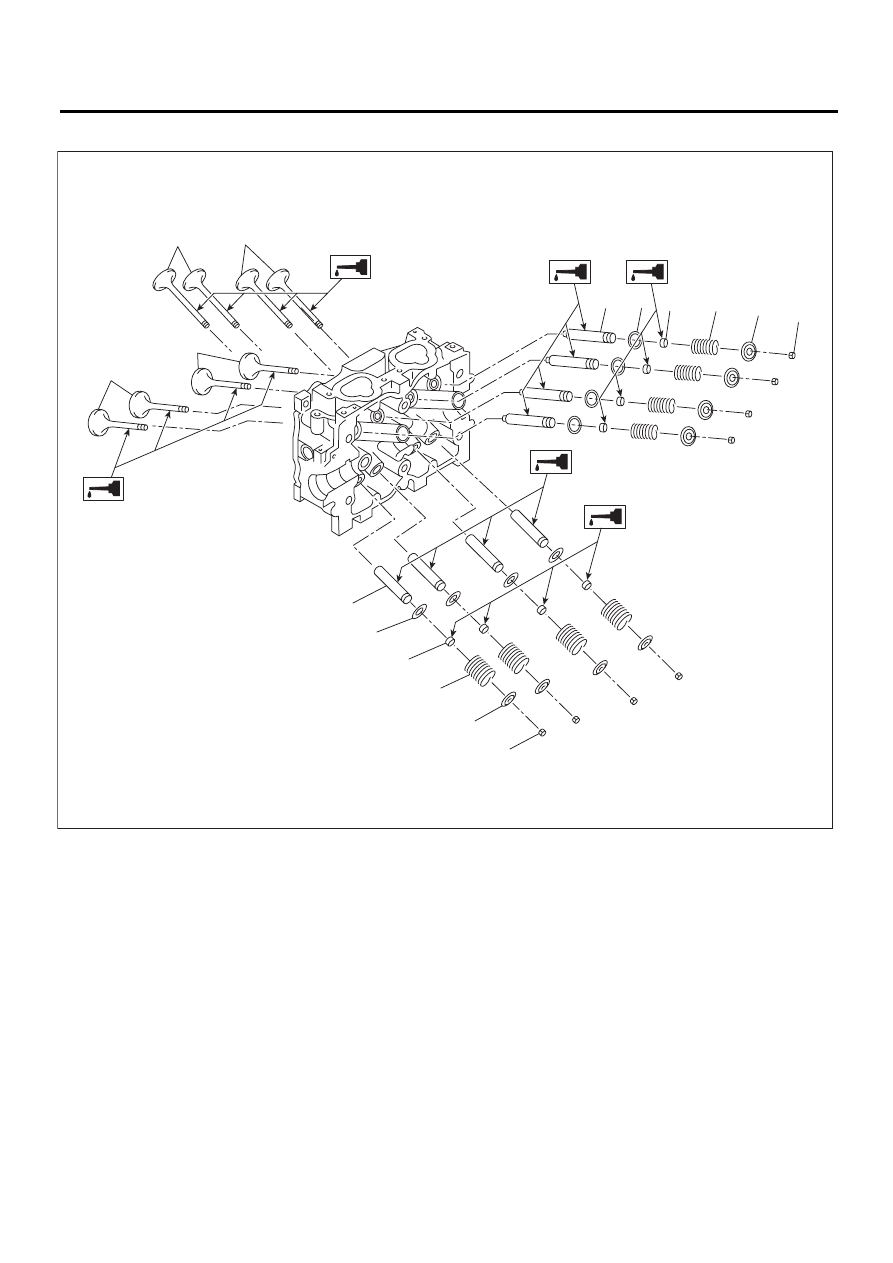

4. УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ И КЛАПАНОВ

(1)

Выпускной клапан

(4)

Седло клапанной пружины

(7)

Фиксатор

(2)

Впускной клапан

(5)

Маслосъемный колпачок впускного клапана

(8)

Замок фиксатора

(3)

Направляющая втулка
клапана

(6)

Клапанная пружина

(9)

Маслосъемный колпачок вы-
пускного клапана

ME-03291

(2)

(2)

(6)

(6)

(3)

(4)

(4)

(5)

(9)

(7)

(8)

(7)

(8)

(1)

(1)

(3)

ME(H4SO)-11

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

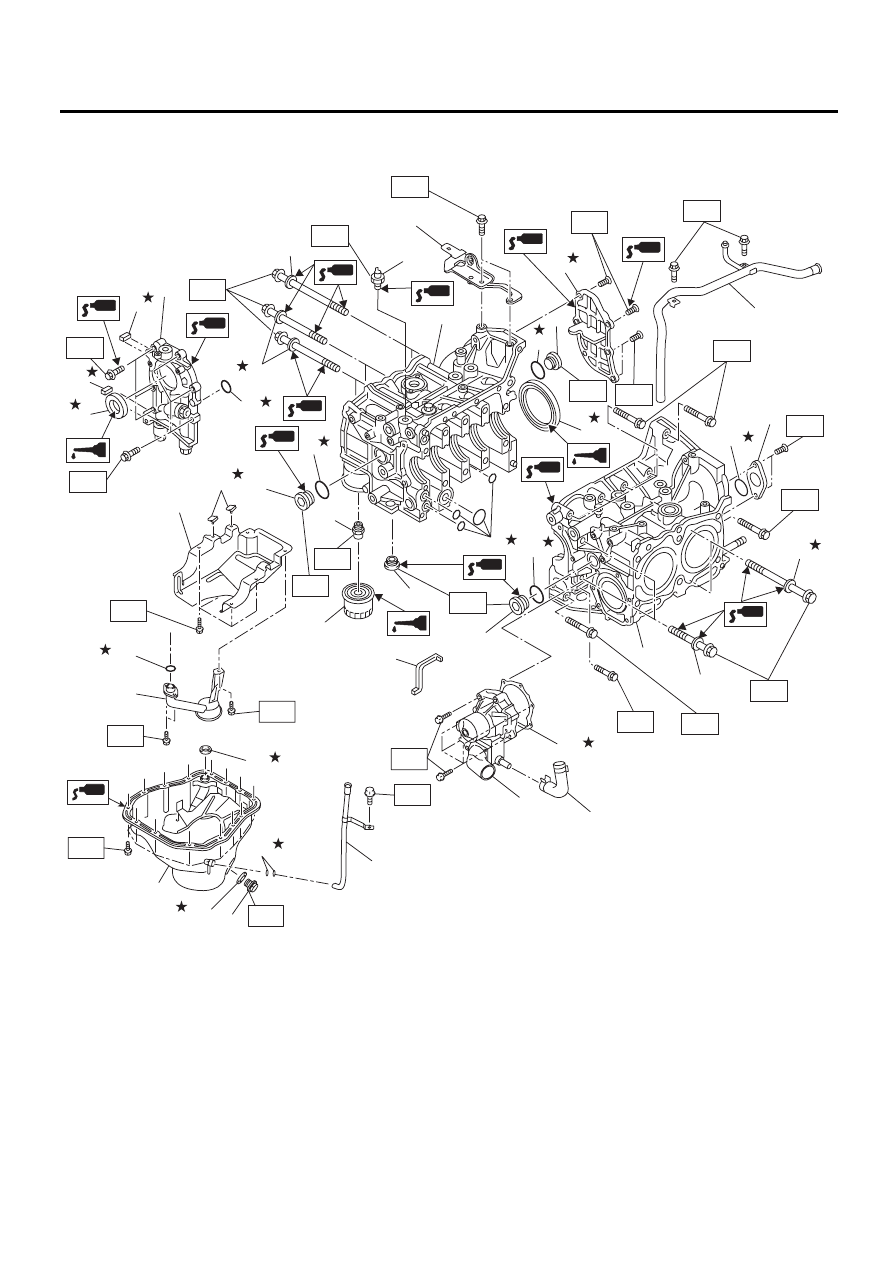

5. БЛОК ЦИЛИНДРОВ

ME-03529

(1)

(29)

(28)

(2)

(3)

(3)

(3)

(4)

(4)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

(10)

(11)

(10)

(28)

(12)

(29)

(15)

(25)

(23)

(22)

T9

T10

T2

T2

T5

T6

T2

T2

T2

T4

T10

T2

T4

T4

T2

T10

T4

T5

T7

(13)

(24)

(26)

T1

T8

(17)

(18)

(19)

(20)

(30)

(21)

T2

(27)

T3

T2

(16)

(10)

(14)

T2

(32)

(32)

(31)

ME(H4SO)-12

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

(1)

Датчик давления масла

(17) Прокладка

(32) Уплотнение масляного насоса

(2)

Блок цилиндров (правый)

(18) Поддон картера





(3)

Заглушка сервисного отверстия

(19) Сливная пробка

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(4)

Прокладка

(20) Прокладка сливной пробки

T1: 5 (0,5, 3,7)

(5)

Крышка масляного сепаратора

(21) Направляющая щупа уровня масла

T2: 6,4 (0,65, 4,7)

(6)

Обводная водяная трубка

(22) Уплотнение водяного насоса

T3: 10 (1,0, 7,4)

(7)

Масляный насос

(23) Масляный фильтр

T4: 25 (2,5, 18,4)

(8)

Передний сальник

(24) Прокладка

T5: <См. ME(H4SO)-74, УСТАНОВ-

КА, Блок цилиндров.>

(9)

Задний сальник

(25) Корпус водяного насоса

(10) Уплотнительное кольцо

(26) Заглушка

T6: 16 (1,6, 11,8)

(11) Крышка сервисного отверстия

(27) Уплотнение

T7: Первые 12 (1,2, 8,7)

Вторые 12 (1,2, 8,7)

(12) Блок цилиндров (левый)

(28) Уплотнительная шайба

(13) Водяной насос

(29) Шайба

T8: 44 (4,5, 32,5)

(14) Отражательная пластина

(30) Уплотнительное кольцо

T9: 45 (4,6, 33,2)

(15) Соединитель масляного фильтра (31) Задний кронштейн двигателя

T10: 70 (7,1, 51,6)

(16) Сетчатый масляный фильтр
