Subaru Forester (2008 год). Руководство - часть 28





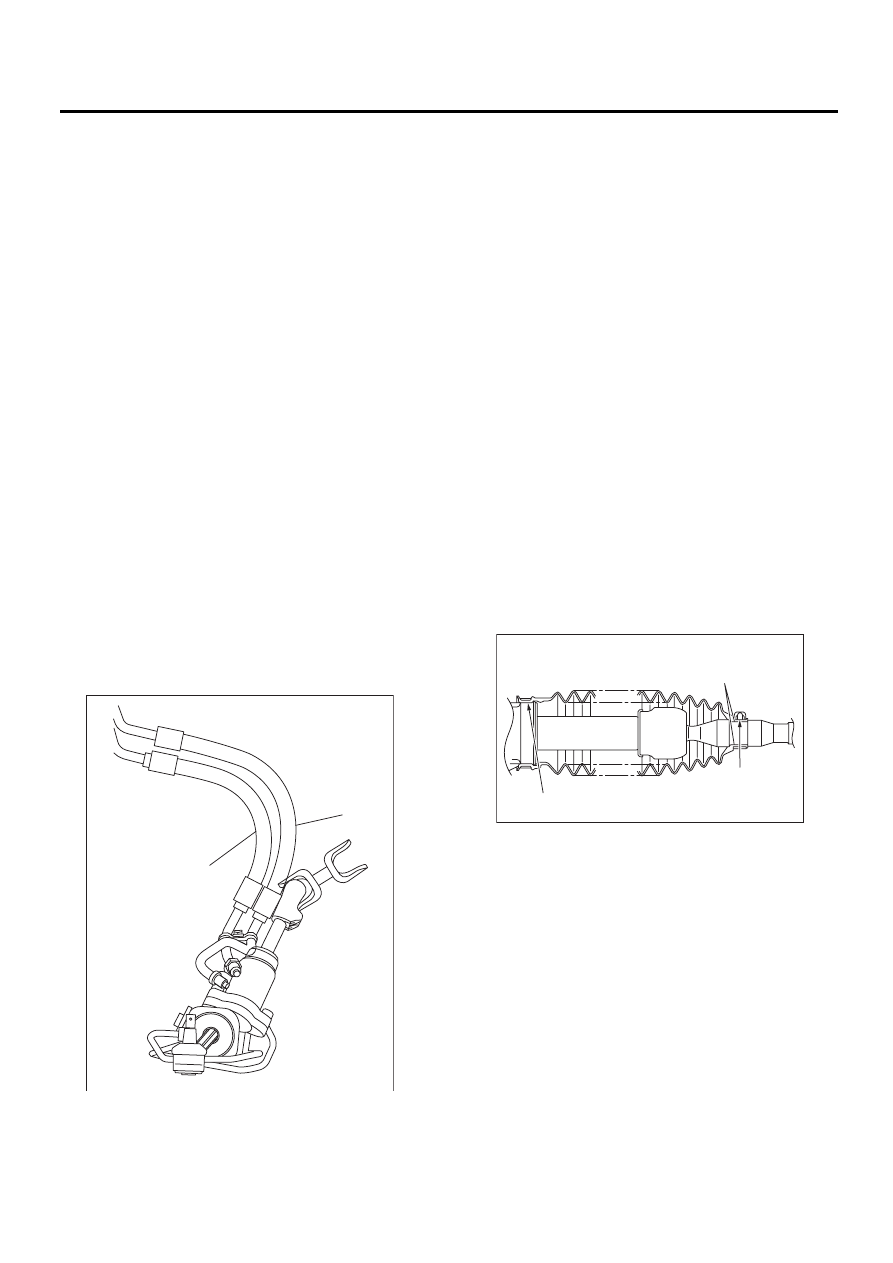

PM-47

Система рулевого управления (с усилителем)

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

6. ПРОВЕРКА УТЕЧЕК ЖИДКОСТИ
УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

Проверьте нижнюю часть масляного насоса и
редуктора системы усилителя рулевого управ-
ления, шланги, трубки и их соединения на нали-
чие утечек жидкости.
При обнаружении утечки, затяните болты (или
гайки) и/или замените неисправные детали.

ОСТОРОЖНО:
• После устранения утечек тщательно вы-
трите вытекшую жидкость.
• Также обратите внимание на зазоры меж-
ду шлангами (или трубками) и другими дета-
лями при проверке на предмет утечек.
• Следите за тем, чтобы не пролить жид-
кость усилителя рулевого управления на
выхлопную трубу во избежание появления
дыма и возгорания. Если жидкость усилите-
ля рулевого управления пролилась, тща-
тельно вытрите ее куском ткани.

7. ПРОВЕРКА ШЛАНГОВ МАСЛЯНОГО
НАСОСА НА НАЛИЧИЕ ПОВРЕЖДЕНИЙ

Проверьте напорный и возвратный шланги
масляного насоса на наличие трещин, вздутий
или повреждений. При необходимости замени-
те шланги новыми.

ОСТОРОЖНО:
При установке шлангов не допускайте их
скручивания и/или перегибов.

8. ПРОВЕРКА ТРУБОК УСИЛИТЕЛЯ
РУЛЕВОГО УПРАВЛЕНИЯ НА НАЛИЧИЕ
ПОВРЕЖДЕНИЙ

Проверьте трубки системы усилителя рулевого
управления на наличие коррозии и поврежде-
ний.
При необходимости, замените трубки новыми.

9. ПЫЛЕЗАЩИТНЫЕ УПЛОТНЕНИЯ
РЕДУКТОРА РУЛЕВОГО УПРАВЛЕНИЯ

Проверьте пылезащитное уплотнение редукто-
ра с обеих сторон в соответствии с приведен-
ной ниже процедурой и при необходимости ус-
траните повреждения.
1) Участки (A) и (B) пылезащитного уплотнения
редуктора устанавливаются, соответственно,
в канавки (A) и (C) редуктора и тяги.
2) Поверх участков (A) и (B) пылезащитное уп-
лотнение крепится зажимами.
3) Проверьте пылезащитное уплотнение на
предмет отверстий и трещин.

ПРИМЕЧАНИЕ:
При возникновении усилия скручивания после
регулировки угла схождения колес или по дру-
гим причинам, поверните участок (В) пылеза-
щитного уплотнения редуктора, чтобы ослабить
это усилие. Нанесите смазку на канавку (С).

10. УСТАНОВОЧНЫЕ БОЛТЫ И ГАЙКИ

Проверьте затяжку болтов и гаек масляного
насоса и кронштейна. При необходимости, под-
тяните их.

ПРИМЕЧАНИЕ:
Проверьте и/или затяните болты и гайки на хо-
лодном двигателе.

(1) Напорный шланг

(2) Шланг возврата топлива

PM-00302

(1)

(2)

PM-00090

(C)

(B)

(A)

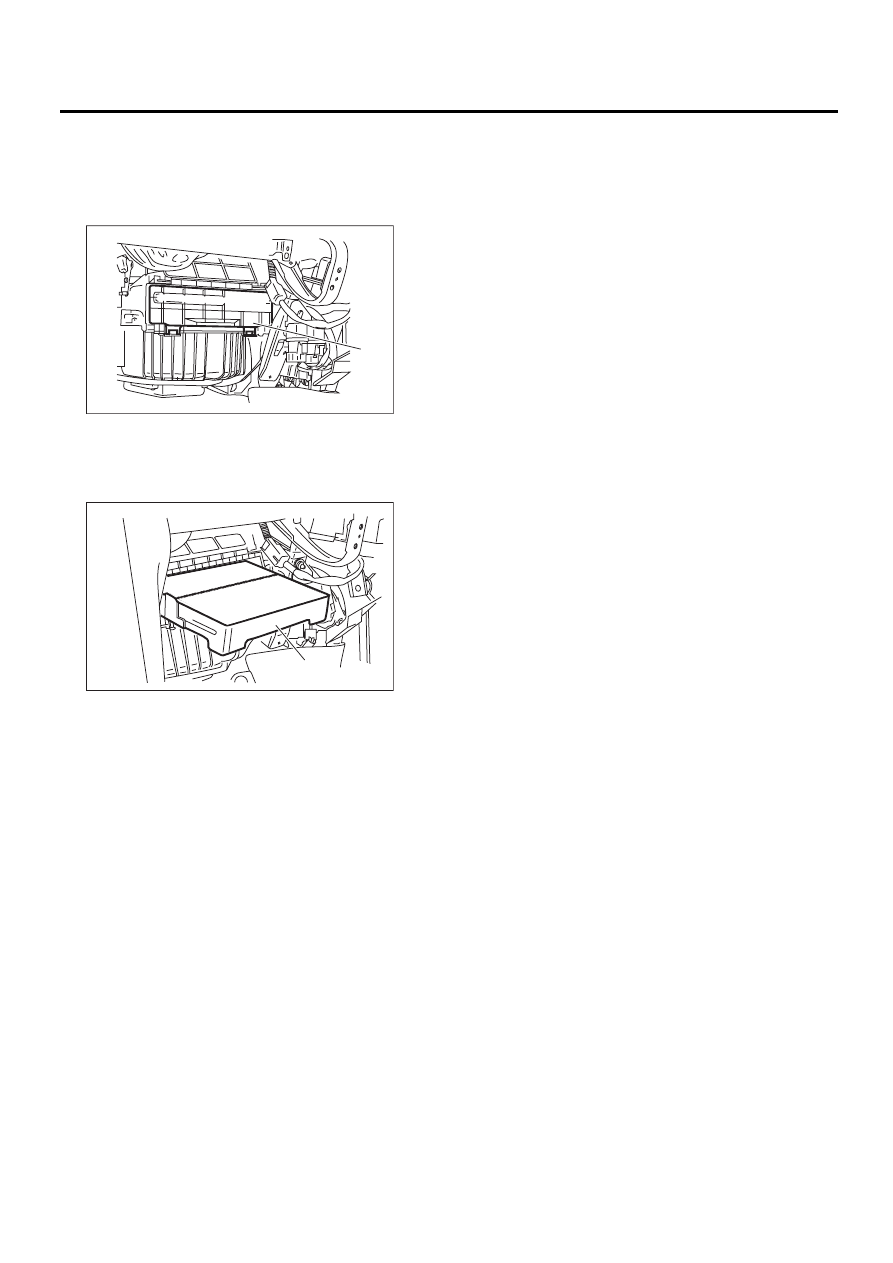

PM-48

Фильтр кондиционера

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

27.Фильтр кондиционера

A: ПРОВЕРКА

1) Снимите отделение для перчаток.
2) Снимите крышку фильтра кондиционера

3) Снимите фильтр кондиционера
4) Визуально проверьте фильтр кондиционера.

(1) Фильтр кондиционера

(1) Фильтр кондиционера

PM-00359

(1)

PM-00360

(1)

РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ 2008 FORESTER

УКАЗАТЕЛЬ БЫСТРОГО ПЕРЕХОДА

FUJI HEAVY INDUSTRIES LTD.

G8130GE2

ДВИГАТЕЛЬ 1

Настоящее руководство разработа-
но в целях обеспечения обслужива-
ющего персонала SUBARU необходи-
мой информацией и данных для над-
лежащего обслуживания и ремонта
автомобилей SUBARU.
Настоящее руководство содержит
процедуры обслуживания, разбор-
ки, сборки, проверки и регулировки
узлов и диагностики, предназначен-
ные для опытных механиков.
Пожалуйста, внимательно ознакомь-
тесь и используйте настоящее руко-
водство при выполнении всех ремон-
тных работ, чтобы наши клиенты бы-
ли удовлетворены поддержанием их
автомобилей в наилучшем состоя-
нии. В случае если при ремонте воз-
никает необходимость в замене де-
талей, всегда используйте ориги-
нальные запасные части SUBARU.

Вся информация, иллюстрации и
технические характеристики, содер-
жащиеся в настоящем руководстве,
основаны на самой последней ин-
формации о продукции, доступной на
момент утверждения публикации.

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ
СИСТЕМЫ)

FU(H4SO)

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП.
УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ

EC(H4SO)

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА) IN(H4SO)

МЕХАНИЧЕСКАЯ ЧАСТЬ

ME(H4SO)

СИСТЕМА ВЫПУСКА

EX(H4SO)

СИСТЕМА ОХЛАЖДЕНИЯ

CO(H4SO)

СИСТЕМА СМАЗКИ

LU(H4SO)

СИСТЕМЫ УПРАВЛЕНИЯ СКОРОСТЬЮ

SP(H4SO)

СИСТЕМА ЗАЖИГАНИЯ

IG(H4SO)

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

SC(H4SO)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

EN(H4SO)(diag)
