Subaru Legacy (2008 год). Руководство - часть 960

AB(diag)-2

Базовая процедура диагностики

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

1. Базовая процедура диагностики

A: ПРОЦЕДУРА

Шаг

Проверка

Да

Нет

ПРОВЕРКА СВЕТОВОЙ ПРЕДУПРЕЖДАЮЩЕЙ
СИГНАЛИЗАЦИИ
Проверьте, горит ли предупреждающая лампа систе-
мы подушек безопасности на комбинации приборов.

Предупреждающая
лампа системы подушек
безопасности горит?

Переходите к ша-
гу 2.

Проведите диа-
гностику по симп-
тому неисправ-
ности.

СЧИТЫВАНИЕ КДН.
1) Переведите выключатель зажигания в положение
OFF.
2) Подсоедините Subaru Select Monitor к разъему ка-
нала передачи данных.
3) Переведите выключатель зажигания в положение
ON и включите Subaru Select Monitor.
4) Считайте КДН. <См. AB(diag)-32, ПОРЯДОК РА-
БОТЫ, Считывание кодов диагностики неисправнос-
тей (КДН).>

ПРИМЕЧАНИЕ:
Если в цепи связи Subaru Select Monitor наблюдаются
сбои, проверьте цепь связи. <См. AB(diag)-28, ОБМЕН
ДАННЫМИ ДЛЯ ИНИЦИАЛИЗАЦИИ НЕВОЗМОЖЕН,
ПРОВЕРКА, Subaru Select Monitor.>
5) Запишите все КДН и зафиксированные данные.

Отображается ли на
дисплее Subaru Select
Monitor какой-либо
КДН?

Переходите к ша-
гу 3.

Переходите к раз-
делу “Неисправ-
ность предупреж-
дающей лампы
системы подушек
безопасности”.
<См. AB(diag)-36,
Неисправность
предупреждаю-
щей лампы систе-
мы подушек безо-
пасности.>

ПРОВЕДЕНИЕ ДИАГНОСТИКИ.
1) Попробуйте определить возможную причину неис-
правности по “Списку кодов диагностики неисправ-
ностей”. <См. AB(diag)-41, Список кодов диагностики
неисправностей (КДН).>
2) Проверьте КДН по "Списку кодов диагностики не-
исправностей (КДН)".
3) Устраните причину неисправности.
4) Выполните процедуру очистки памяти. <См.
AB(diag)-34, Режим очистки памяти.>
5) Выполните процедуру проверки. <См. AB(diag)-33,
Режим проверки.>
6) Считайте все другие КДН, выводимые на дисплей.

Отображается ли на
дисплее Subaru Select
Monitor какой-либо
КДН?

Выполните дейс-
твия с 1) по 5)
шага 3.

Завершите про-
ведение диагнос-
тики.

AB(diag)-3

Опросный лист клиента

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

2. Опросный лист клиента

A: ПРОВЕРКА

Владелец автомобиля

Проверяющее лицо

Дата прихода автомобиля

Регистрационный №

Показания одометра

км

миль

Идентификационный номер
автомобиля

Дата появления неисправ-
ности

Год регистрации

Погодные условия

Ясно
Облачно
Дождь
Снег
Иное:

Температура

°C ( °F)

Состояние дорожного пок-
рытия

Ровная дорога
Подъем
Спуск
Дорога с гравийным покрытием
Иное:

Действия, выполняемые на
автомобиле в момент появ-
ления неисправности

Трогание с места
Работа двигателя на холостом ходу
Движение

Движение с постоянной скоростью
Ускорение
Замедление
Поворот
Иное:

Подробное описание неис-
правности

Работа предупреждающей
лампы системы подушек бе-
зопасности

Нормальный режим (После перевода выключателя зажигания в положение ON горит

приблизительно в течение 6 секунд, затем гаснет.)

Остается включенной
Остается выключенной

КДН, отображаемый на дис-
плее

Код отсутствия неисправностей
КДН: (Код: )

AB(diag)-4

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

3. Общие сведения

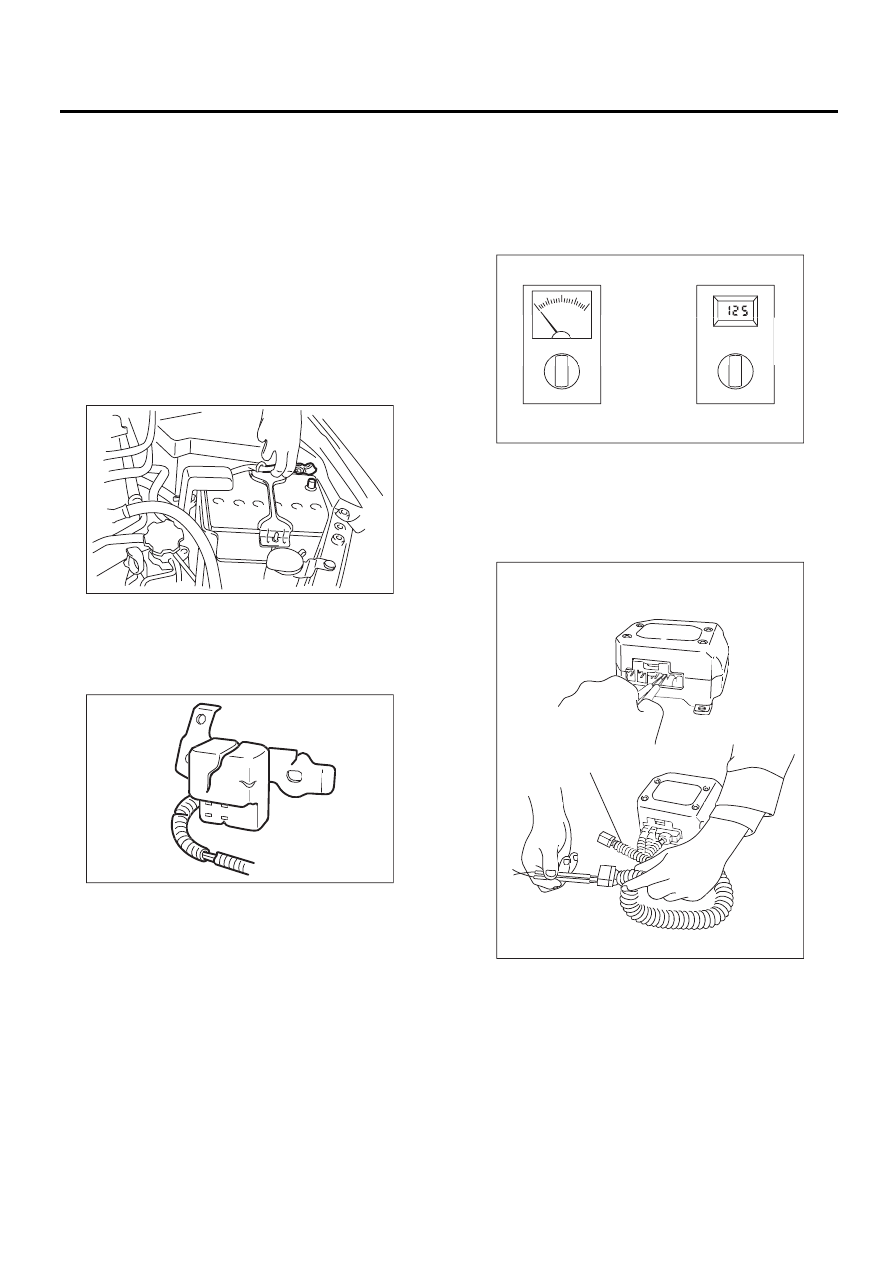

A: ОСТОРОЖНО

• Перед проведением работ по техобслужива-
нию автомобиля, обязательно переведите вы-
ключатель зажигания в положение OFF, отсо-
едините провод массы от аккумулятора и вы-
ждите не менее 20 секунд.
• Система подушек безопасности оснащена
резервным питанием. При проведении работ
по обслуживанию системы подушек безопас-
ности в течение 20-секундного периода после
отсоединения провода массы, существует воз-
можность срабатывания подушки безопаснос-
ти.

• Если датчики, модуль подушки безопаснос-
ти, блок управления системой подушек безо-
пасности, преднатяжитель или жгут проводов
повреждены или деформированы, замените их
новыми.

• Не используйте данную систему подушек бе-
зопасности и преднатяжители на других авто-
мобилях. Пришедшие в негодность детали за-
меняйте только новыми запасными частями.

• При проверке системы подушек безопаснос-
ти обязательно используйте цифровой тестер
электрических цепей. При использовании ана-
логовых тестеров электрических цепей соот-
ветствующая подушка безопасности может
сработать даже из-за минимальной величины
тока в самом тестере.

• При замерах используйте специальный диа-
гностический жгут проводов (1). Поврежден-
ные клеммы разъема вызовут неисправность
всего устройства. Не подсоединяйте щуп тес-
тера напрямую к клемме разъема модуля по-
душки безопасности.

IN-00203

AB-01534

AB-01535

AB-01536

(1)

AB(diag)-5

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

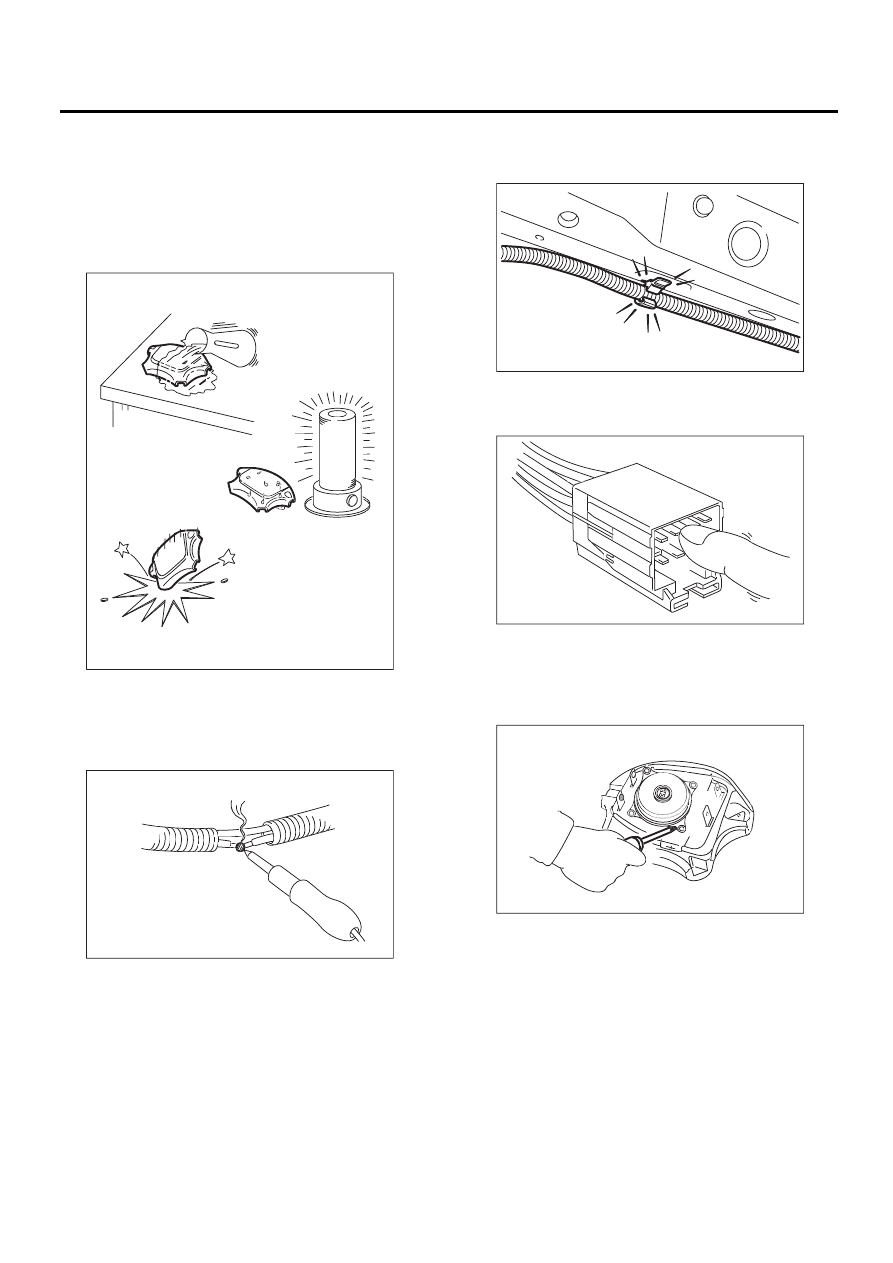

• Не роняйте детали и узлы системы подушек
безопасности. Не подвергайте их воздействию
высоких температур свыше 85°C (185°F). Не
допускайте попадания на них воды, масла или
консистентной смазки. В противном случае мо-
гут быть повреждены и внутренние детали и
узлы, что значительно снизит надежность сис-
темы.

• При повреждении, разрыве или коррозии
жгута проводов системы подушек безопаснос-
ти, не используйте при проведении ремонта
оборудование для пайки. Замените неисправ-
ный жгут проводов фирменным новым.

• Надежно зафиксируйте жгут проводов пре-
дусмотренными хомутами, чтобы не допустить
его контактов с другими деталями и узлами.

• Не допускайте попадания воды или масла на
клеммы разъема. Кроме того, не прикасайтесь
к клеммам разъема.

• Не разбирайте модули подушек безопаснос-
тей водителя и переднего пассажира, а также
модули боковых подушек безопасности, моду-
ли подушек-шторок безопасности или предна-
тяжители.

• Сработавший модуль подушки безопасности
нельзя использовать повторно.

AB-01538

AB-01539

AB-00125

AB-01540

AB-01541
