AC(diag)-46

Диагностика по симптомам

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР) (ДИАГНОСТИКА)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

AB

Страница

1.

Общие сведения ...................................................................................... 2

2.

Разъем модуля подушки безопасности  ................................................ 9

3.

Места осмотра после столкновения  ................................................... 12

4.

Модуль подушки безопасности водителя  .......................................... 15

5.

Модуль подушки безопасности переднего пассажира  ..................... 16

6.

Модуль боковой подушки безопасности  ............................................ 17

7.

Модуль подушки-шторки безопасности ...............................................20

8.

Блок управления системой подушек безопасности  .......................... 23

9.

Датчик боковой подушки безопасности  ............................................. 24

10.

Датчик подушки-шторки безопасности  ...............................................25

11.

Вспомогательный датчик определения уровня безопасности ..........26

12.

Поворотный разъем рулевой колонки  ................................................ 27

13.

Дополнительный датчик лобового удара  ........................................... 28

14.

Утилизация модулей подушек безопасности (активация без снятия
с автомобиля) .........................................................................................29

15.

Утилизация модулей подушек безопасности
(активация после снятия с автомобиля) ............................................. 35

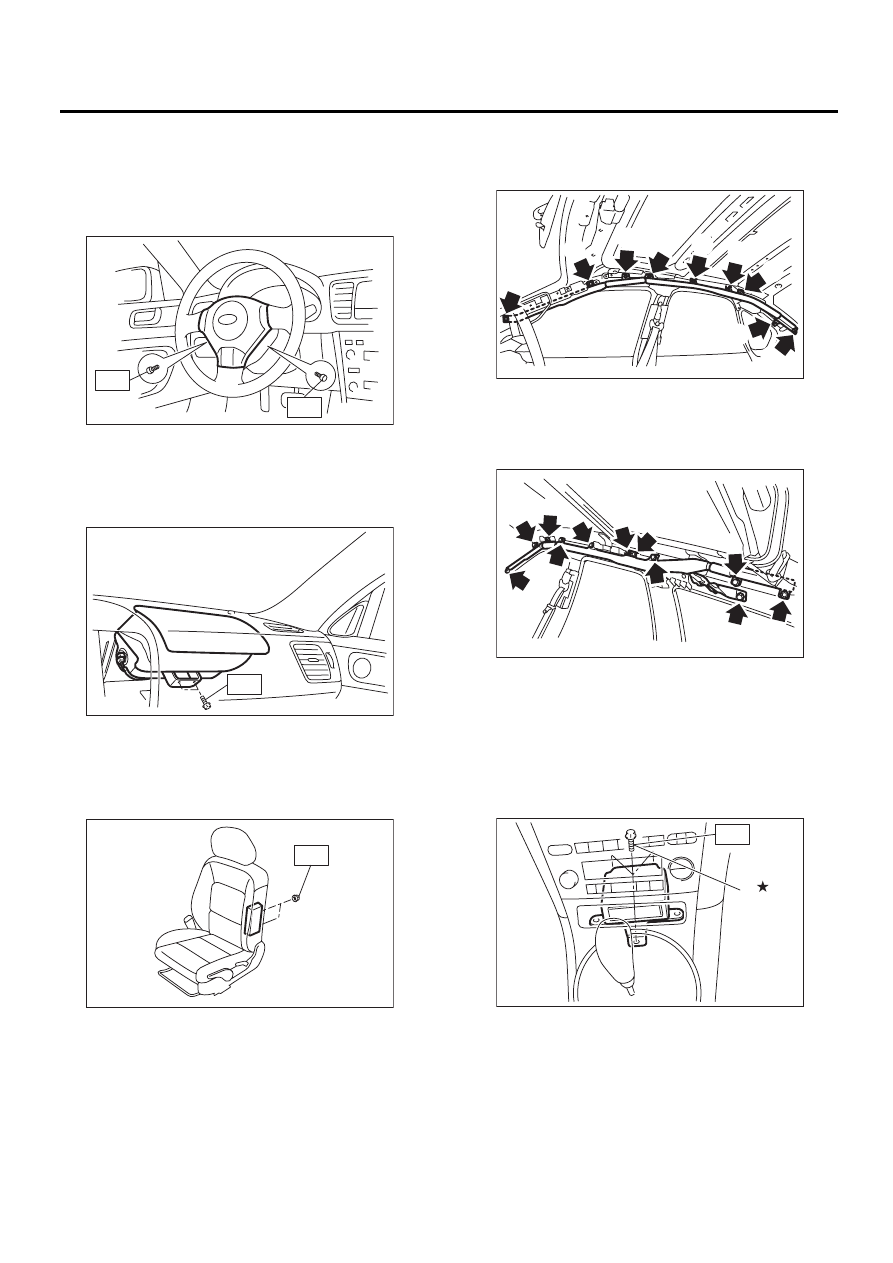

AB-2

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

1. Общие сведения

A: УЗЕЛ

1. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ

Момент затяжки:

10 Нм (1,0 кгс-м, 7,2 фунт-сила-фут)

2. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА

Момент затяжки:

7,4 Нм (0,75 кгс-м, 5,5 фунт-сила-фут)

3. МОДУЛЬ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ

Момент затяжки:

6 Нм (0,61 кгс-м, 4,4 фунт-сила-фут)

4. МОДУЛЬ ПОДУШКИ-ШТОРКИ
БЕЗОПАСНОСТИ

• Модель с кузовом Седан

• Модель с кузовом Универсал

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

5. БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ

Момент затяжки:

25 Нм (2,5 кгс-м, 18,1 фунт-сила-фут)

ОСТОРОЖНО:
Запрещается повторное использование мон-
тажных болтов и гаек.

AB-01641

T

T

AB-00753

T

AB-00754

T

(A) Болт

(B) Фиксатор

(A) Болт

(B) Фиксатор

(A) Болт

(A)

(A)

(A)

(A)

(A)

(A)

(A)

(B)

(B)

AB-00625

AB-00626

(A)

(A)

(A)

(A)

(A)

(B)

(B)

(A)

(A)

(A)

(A)

AB-01642

T

(A)

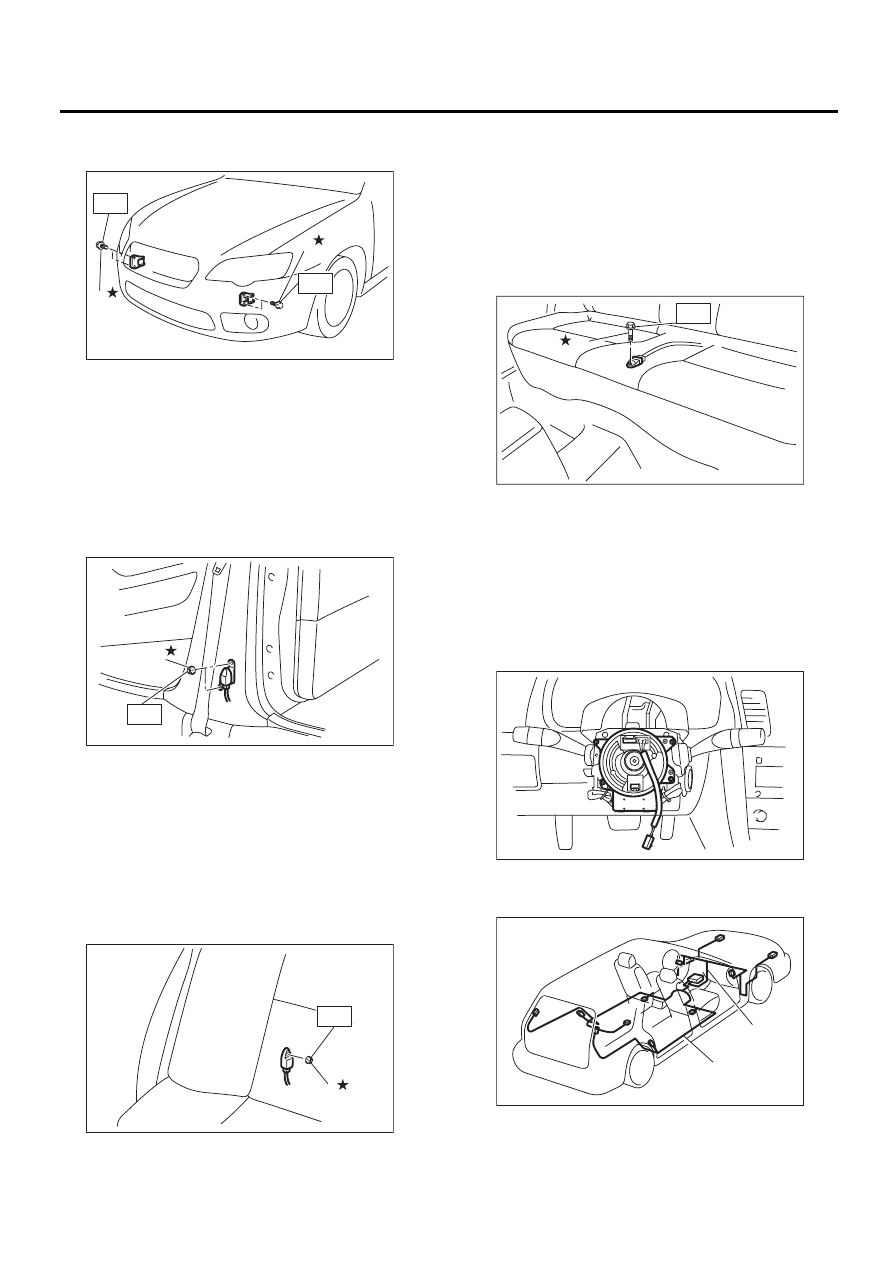

AB-3

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

6. ДОПОЛНИТЕЛЬНЫЙ ДАТЧИК
ЛОБОВОГО УДАРА

Момент затяжки:

13 Нм (1,32 кгс-м, 9,6 фунт-сила-фут)

ОСТОРОЖНО:
Запрещается повторное использование мон-
тажных болтов и гаек.

7. ДАТЧИК БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

ОСТОРОЖНО:
Запрещается повторное использование мон-
тажных болтов и гаек.

8. ДАТЧИК ПОДУШКИ-ШТОРКИ
БЕЗОПАСНОСТИ

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

ОСТОРОЖНО:
Запрещается повторное использование
монтажных болтов и гаек.

9. ВСПОМОГАТЕЛЬНЫЙ ДАТЧИК
ОПРЕДЕЛЕНИЯ УРОВНЯ
БЕЗОПАСНОСТИ

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

ОСТОРОЖНО:
Запрещается повторное использование мон-
тажных болтов и гаек.

10.ПОВОРОТНЫЙ РАЗЪЕМ РУЛЕВОЙ
КОЛОНКИ

11.ЖГУТ ПРОВОДОВ МОДУЛЯ
ПОДУШКИ БЕЗОПАСНОСТИ

(A) Болт

(A) Гайка

(A) Гайка

AB-01189

T

T

(A)

(A)

AB-01916

T

(A)

AB-01867

(A)

T

(A) Болт

(1) Основной жгут проводов системы подушек безопас-

ности

(2) Задний жгут проводов системы подушек безопасности

AB-01917

(A)

T

AB-01643

(1)

(2)

AB-01750
