Subaru Legacy (2008 год). Руководство - часть 940

AC(diag)-10

Диагностическая таблица самодиагностики

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР) (ДИАГНОСТИКА)

5. Диагностическая таблица самодиагностики

A: ПОРЯДОК РАБОТЫ

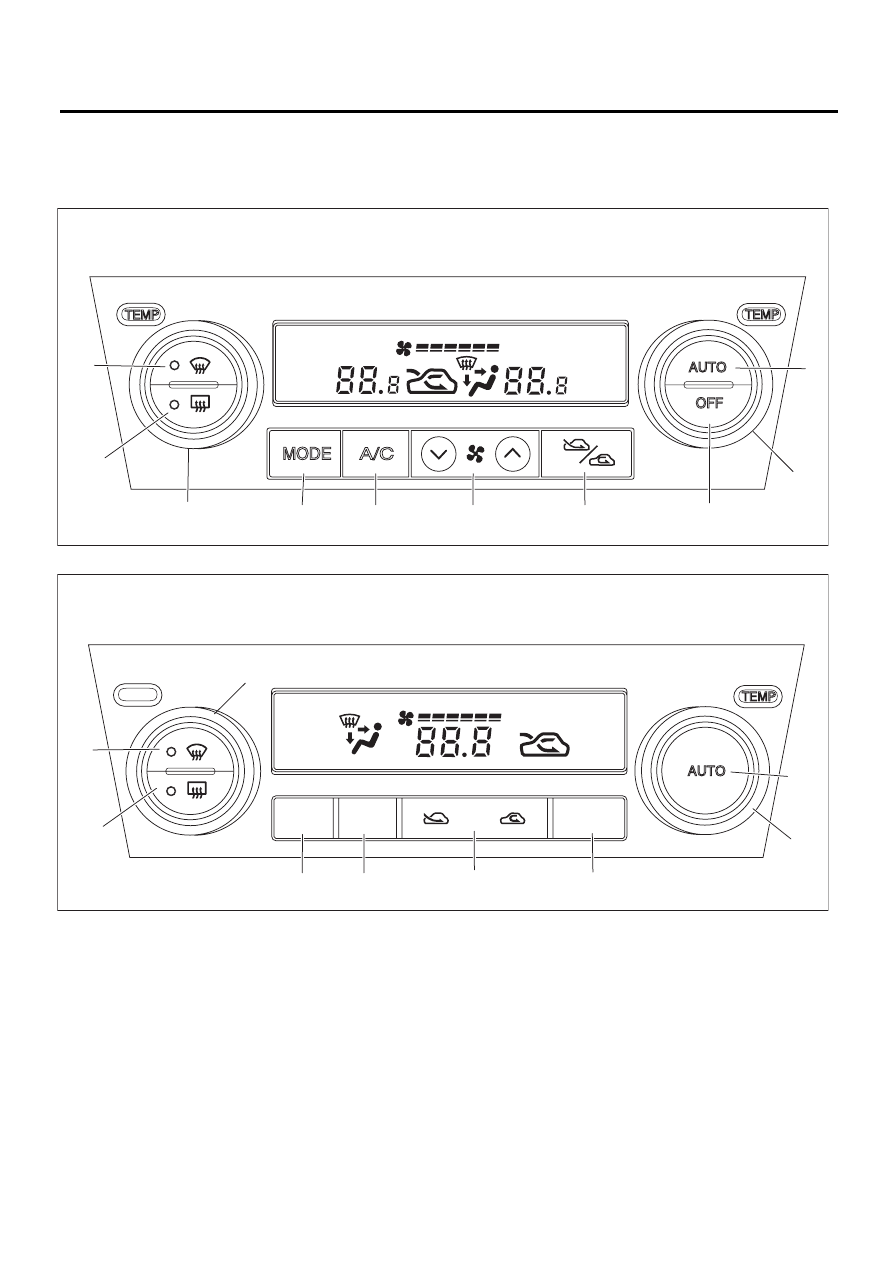

• МОДЕЛЬ С ДВУХЗОННЫМ КОНДИЦИОНЕРОМ

• МОДЕЛЬ С ОДНОЗОННЫМ КОНДИЦИОНЕРОМ

ПРИМЕЧАНИЕ:
Система самодиагностики кондиционера позволяет провести отдельную проверку панели управле-
ния и проверку всей системы управления (датчиков, приводов, электродвигателя вентилятора и
т.п.). Сначала проведите самодиагностику панели управления, а затем самодиагностику всей сис-
темы управления.

(1)

Выключатель обогревателя вет-
рового стекла

(4)

Выключатель A/C

(7)

Выключатель кондиционера

(2)

Выключатель обогревателя зад-
него стекла

(5)

Переключатель скоростных ре-
жимов вентилятора

(8)

Ручка регулировки температуры

(3)

Переключатель режимов обдува

(6)

Переключатель FRESH/RECIRC

(9)

Выключатель AUTO

(8)

(7)

(7)

(6)

(5)

(4)

(3)

(2)

A/C

AUTO

(1)

(9)

(8)

AC-01517

FAN

(8)

(7)

(6)

(5)

(4)

(3)

(2)

A/C

OFF

MODE

(1)

AC-01765

(9)

A/C

AUTO

AC(diag)-11

Диагностическая таблица самодиагностики

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР) (ДИАГНОСТИКА)

1. САМОДИАГНОСТИКА ПАНЕЛИ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ

Шаг

Проверка

Да

Нет

1

УСТАНОВКА РЕЖИМА САМОДИАГНОСТИКИ
НА ПАНЕЛИ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Переведите выключатель зажигания в поло-
жение ON, удерживая в нажатом положении вы-
ключатель A/C и выключатель обогревателя вет-
рового стекла.
3) На дисплей выводится соответствующий эк-
ран и загорается индикатор.

Осуществляется ли само-
диагностика?

Переходите к ша-
гу 2.

<См. AC(diag)-16
КОНДИЦИОНЕР
ИЛИ СИСТЕМЫ
САМОДИАГНОС-
ТИКИ НЕ РАБО-
ТАЮТ, Диагнос-
тика неисправ-
ностей системы
кондиционирова-
ния воздуха.>

2

ПРОВЕРКА ДИСПЛЕЕВ И ИНДИКАТОРОВ.
Проверьте, выводится ли на дисплей соответс-
твующий экран, и загораются ли все индикаторы.

Выводится ли на дисплей
соответствующий экран, и
загораются ли все индика-
торы?

Переходите к ша-
гу 3.

Замените панель
управления кон-
диционером.

3

ПРОВЕРКА ВХОДНЫХ СИГНАЛОВ ВЫКЛЮЧА-
ТЕЛЕЙ И ПЕРЕКЛЮЧАТЕЛЕЙ И РУЧЕК РЕГУ-
ЛИРОВКИ ТЕМПЕРАТУРЫ.
В соответствии с таблицей проверки выключате-
лей и переключателей, нажмите каждый выклю-
чатель или переключатель или поверните ручку
регулировки температуры, чтобы убедиться в
том, что на дисплей выводится соответствующий
экран, и загораются соответствующие индикато-
ры. <См. AC(diag)-12, ТАБЛИЦА ПРОВЕРКИ ВЫ-
КЛЮЧАТЕЛЕЙ И ПЕРЕКЛЮЧАТЕЛЕЙ, ПОРЯДОК
РАБОТЫ, Диагностическая таблица самодиагнос-
тики.>

Загорается ли соответству-
ющий дисплей при нажатии
каждого переключателя и
выключателя, а также по-
вороте каждой ручки регу-
лировки температуры?

Переходите к ша-
гу 4.

Замените панель
управления кон-
диционером.

4

ПРОВЕРКА ЛИНИИ СВЯЗИ С ПАНЕЛЬЮ УП-
РАВЛЕНИЯ КОНДИЦИОНЕРОМ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем жгута проводов блока
управления автоматическим кондиционером.
3) Используя подходящий провод, соедините
клеммы № 34 и № 35 разъема (B282) жгута прово-
дов блока управления автоматическим кондицио-
нером.
4) Переведите выключатель зажигания в поло-
жение ON, удерживая в нажатом положении вы-
ключатель обогревателя заднего стекла и вы-
ключатель A/C.
5) При отсутствии неисправностей в линии связи
панели управления кондиционером, на дисплее
появится сообщение "CL"; при наличии неисправ-
ностей - сообщение "OP".

Отображается ли на дисп-
лее сообщение "CL"?

Панель управле-
ния кондиционе-
ром функциони-
рует нормально.
Переведите вы-
ключатель зажи-
гания в положе-
ние OFF, и подсо-
едините разъем
жгута проводов
блока управле-
ния кондиционе-
ром.

Замените панель
управления кон-
диционером.

AC(diag)-12

Диагностическая таблица самодиагностики

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР) (ДИАГНОСТИКА)

2. ТАБЛИЦА ПРОВЕРКИ ВЫКЛЮЧАТЕЛЕЙ И ПЕРЕКЛЮЧАТЕЛЕЙ

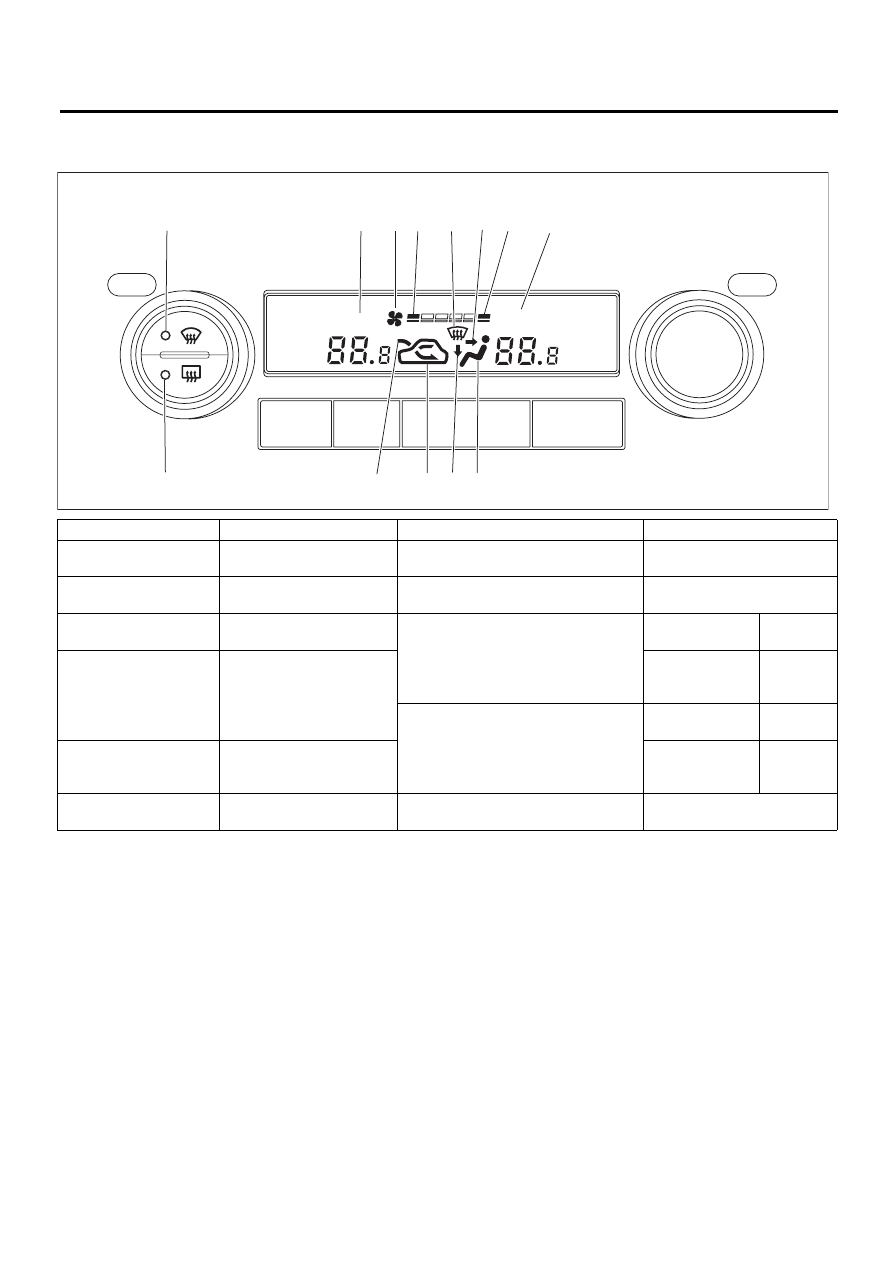

• МОДЕЛЬ С ДВУХЗОННЫМ КОНДИЦИОНЕРОМ

Переключатель

Изображение на дисплее

Переключатель

Изображение на дисплее

Выключатель A/C

(9)

Переключатель скоростных режи-

мов вентилятора (+)

(6)

Выключатель AUTO

(7)

Переключатель скоростных режи-

мов вентилятора (-)

(5)

Переключатель режи-

мов обдува

(10)

Ручка регулировки температуры

(правая)

Со стороны во-

дителя

(3)

Переключатель
FRESH/RECIRC

(8), (13)

Блок кнопок

двери передне-

го пассажира

(11)

Ручка регулировки температуры

(левая)

Со стороны во-

дителя

(3)

Выключатель обогре-

вателя ветрового стек-

ла

(1), (2)

Блок кнопок

двери передне-

го пассажира

(11)

Выключатель обогре-

вателя заднего стекла

(12)

Выключатель кондиционера

(4)

A/C

AUTO

(8)

(10)

(9)

(2)

(13)

(4) (5)

(6)

(7)

(1)

(12)

AC-01767

(3)

(11)

AC(diag)-13

Диагностическая таблица самодиагностики

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР) (ДИАГНОСТИКА)

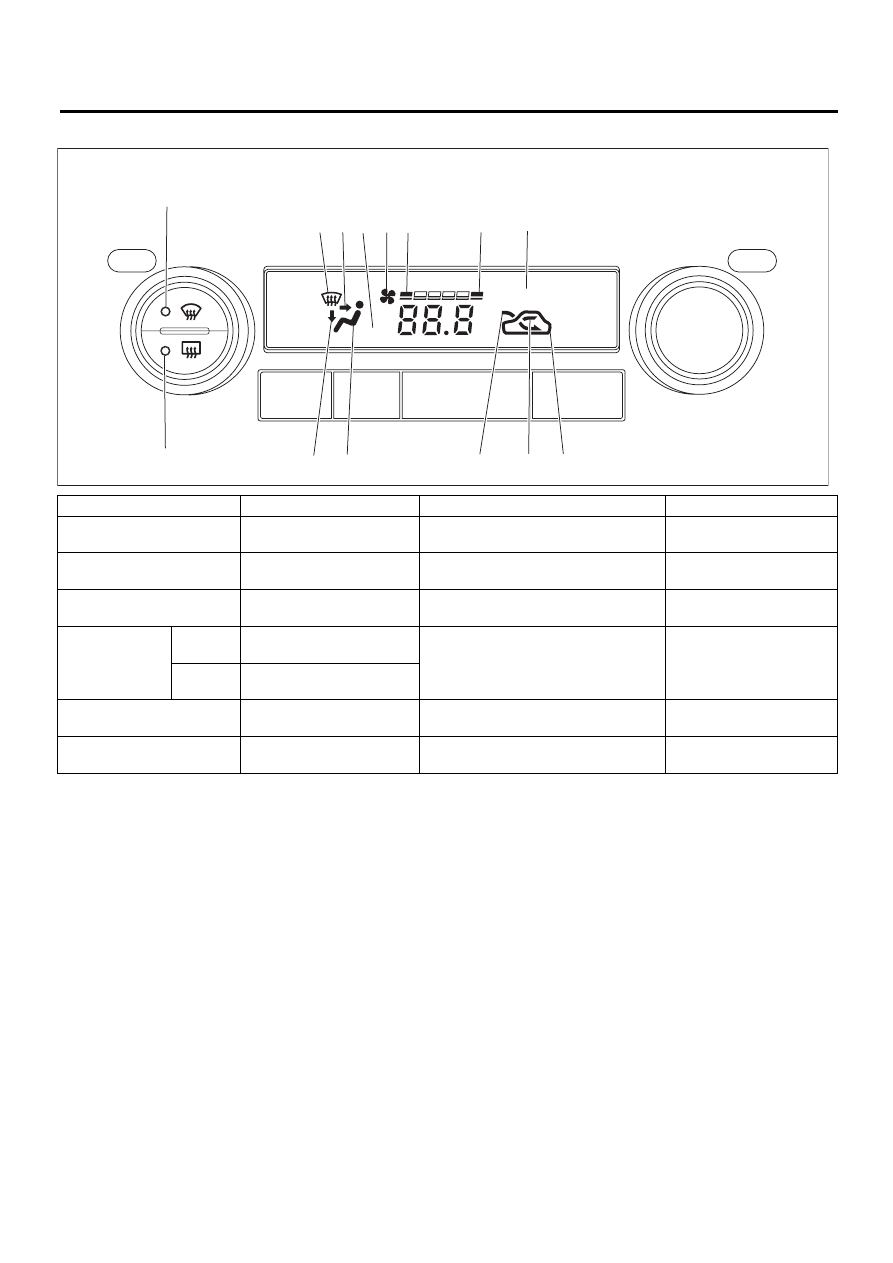

• МОДЕЛЬ С ОДНОЗОННЫМ КОНДИЦИОНЕРОМ

Переключатель

Изображение на дисплее

Переключатель

Изображение на дисплее

Выключатель A/C

(9)

Переключатель скоростных режи-

мов вентилятора (+)

(6)

Выключатель AUTO

(7)

Переключатель скоростных режи-

мов вентилятора (-)

(5)

Переключатель режимов

обдува

(10)

Ручка регулировки температуры

(правая)

(3)

Переключа-

тель FRESH/

RECIRC

Режим

RECIRC

(13), (14)

Ручка регулировки температуры

(левая)

(11)

Режим

FRESH

(8), (14)

Выключатель обогревате-

ля ветрового стекла

(1), (2)

Выключатель кондиционера

(4)

Выключатель обогревате-

ля заднего стекла

(12)

A/C

AUTO

(8)

(10)

(11)

(9)

(2) (3)

(4) (5)

(6)

(7)

(1)

(12)

AC-01766

(14)

(13)
